Классификация модулей
Бетонные решетки можно классифицировать по нескольким признакам. Изначально модули различаются по способу производства, что влияет на прочность изделия, хоть и незначительно.
Способы изготовления
Как уже говорилось, изделия для газонов из бетона производятся 2 способами: литьем и вибропрессованием.
Сравнительная характеристика, способ производства, и вид получаемых модулей, в таблице ниже:
| Достоинства | Недостатки | |
| Вибропрессование |
| |
| Литье |
|
Форма
Наиболее распространенными являются 2 формы бетонных георешеток:
Сотовая. Решетки такой формы способны выдержать вертикальную нагрузку до 20 т/м2. Их используют при устройстве паркового легкового автотранспорта, детских площадок, велосипедных и пешеходных дорожек.
Сотовые бетонные модули
Квадратная. Модули с такой формой ячеек, способны выдержать нагрузку до 400 т/м2 и используются для обустройства территорий с повышенной нагрузкой, например, для оформления транспортных грузовых терминалов.
На фото зона парковки выложена модулями с квадратной формой ячеек
Цвет
Поскольку, решетка редко активно видна под травяным покрытием, и является скорее общим фоном, то нет необходимости в особенных цветовых решениях в изготовлении модулей.
Окрашивание может производиться в массе, на этапе затворения раствора. Такая процедура несколько увеличивает стоимость готового изделия, поэтому самая низкая цена у модулей серого (цементного) цвета.
Добавление красящего пигмента в бетонный раствор повышает стоимость готовых модулей решетки
Укладка газонная решетка
Последовательность монтажа газонной решетки достаточно тривиальна, и осуществить укладку газонной решетки своими руками не составит труда даже неопытному дачнику.
Технология укладки газонной решетки своими руками
1. Размечаем территорию, на которую планируется произвести монтаж решетки. Вместе с тем, определяем назначение, по которому будет использоваться определенная площадка. Это может быть простой газон, которые будет использоваться, например, в качестве спортивной площадки, или же этот участок может стать парковкой для автомобиля и даже вертолета. Исходя из определенных целей выбираем тип газонной решетки. Вне зависимости от того, укладываете ли Вы пластиковую газонную решетку или же Вы остановили свой выбор на бетоне, дальнейший ход действий не зависит от материала, так что смело продолжаем работу.
2. Разметив участок, следует снять с него грунт на некоторую глубину. Рассчитать требуемую глубину не составить труда. Глубина котлована определяется следующими составляющими:
- Высота гравийной подушки, в среднем порядка 5-20 см – конкретное значение зависит от предполагаемого уровня нагрузок. Если на уложенной газонной решетке планируется организовать парковочное место, то следует заложить данный параметр по максимуму, поскольку могут возникнуть ситуации, когда потребуется припарковать не легковой автомобиль, а, например, спецтехнику или микроавтобус.
- Высота выравнивающего слоя, который составляет не более 2-3 см.
- Высота газонной решетки, порядка 5 см.
Итого, в общем случае нам потребуется снять на участке порядка 28 см грунта.
3. Закончив подготовительные земельные работы, следует произвести утрамбовку грунта и укрепление границ вырытого участка. Укрепление можно производить либо посредством укладки камней или кирпичей, либо бетонными заливками.
4. Следующий шаг в процессе укладки газонной решетки – насыпка подушки, которая представляет собой смесь гравия и песка. Песок необходим для того, чтобы щебень или гравий плотно лег и не проминался при нагрузках.

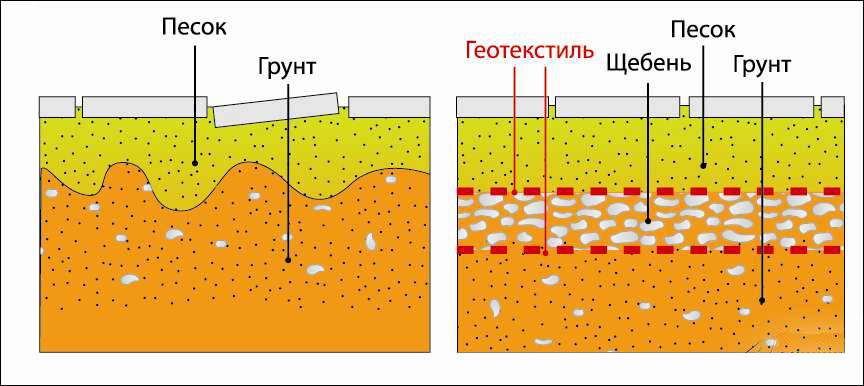

5. Поверх гравийной подушки укладываем геотекстиль, который будет защищать газон от прорастания ненужной сорняковой травы. Далее насыпается тонкий выравнивающий слой песка (2-3 см).
Внимание! Геотекстиль помимо функции защиты от сорняков используется как разделяющий слой. Он не позволяет почве проникать в подушку из щебня и гравия, тем самым защищает от образования ям и провалов, а также выполняет дренажную функцию.
6
Теперь переходим непосредственно к монтажу. Будем рассматривать вариант укладки пластиковой газонной решетки. На каждом модуле такой решетки есть стыковочные элементы, посредством которых модули собираются в монолитное полотно
6. Теперь переходим непосредственно к монтажу. Будем рассматривать вариант укладки пластиковой газонной решетки. На каждом модуле такой решетки есть стыковочные элементы, посредством которых модули собираются в монолитное полотно.
В места, где целиком модуль решетки не помещается, вырезаем с помощью ножовки кусок нужных размеров. Стандартные размеры одного модуля пластиковой решетки составляют 40 на 60 см.
7. И, наконец, последний этап – засыпаем в ячейки плодородный грунт до самого верха. Желательно, чтобы почва была легкая, лучше всего подойдут компост, торф, Тщательно проливаем всю площадку для газона, при этом рыхлый грунт немного осядет. Теперь засеваем грунт газонной травой или раскатываем готовый газон.
Технология укладки
Последовательность монтажа бетонной конструкции достаточно тривиальна, уложить модуль своими руками по силам даже неопытному дачнику.
Разметка
Сначала следует разметить участок, на котором планируется произвести укладку решетки. Не рекомендуется устанавливать бетонные модули на склонах, превышающих 5%. Тип конструкции зависит от целей, для которых будет использоваться газон: обустройство площадки для кемпинга, парковки для легковых автомобилей и т.д.
Работы с грунтом
Далее следует рассчитать глубину грунта, которую потребуется снять с участка, и произвести земельные работы. Глубина котлована зависит от:
- высоты гравийной подушки, которая составляет 5-25 см (конкретное значение определяется планируемыми нагрузками на газон, например, для парковочного места рекомендуется заложить данный параметр на максимальную величину);
- высоты выравнивающего слоя — примерно 2-3 см;
- высоты бетонной конструкции — около 5 см.
В результате подсчетов получается, что для монтажа решетки следует снять около 27-28 см грунта.
Важно! Решетка с высотой 4-5 см используется для обустройства участков с небольшими нагрузками. Если предполагается более серьезное механическое воздействие, то следует использовать усиленные конструкции, оснащенные дополнительными ребрами жесткости
Заливка бетона и установка решетки
По окончании земельных работ производится утрамбовка грунта и укрепление границ котлована с помощью укладки камней или заливки бетонной смеси. Затем укладывается песчано-гравийная подушка. Сначала насыпается слой гравия, поверх него укладывается геотекстиль. Этот материал защищает участок от произрастания сорняков. Следующим слоем является песок (2-3см). Он обеспечивает плотное прилегание гравия и повышает механическую устойчивость конструкции.
Бетонная решетка устанавливается широкой поверхностью вниз. Все ряды смещаются на одну ячейку в направлении друг к другу (шахматный порядок). Чтобы модули легко заняли свое положение, их необходимо скрепить между собой под углом 45º. В местах, где целиком модуль не помещается, куски нужных размеров следует вырезать с помощью твердосплавной циркулярной пилы.
Технология устройства георешетки
Процесс укладки небольших модулей георешетки из бетона довольно прост, осуществить его вполне возможно своими силами, без привлечения специальной строительной техники. Укладка бетонной газонной решетки начинается с разметки границ участка, планируемого под устройство.
Поэтапная инструкция укладки модулей:
- Земельные работы. Для начала размечается территория работ с помощью веревки и колышков. Далее происходит выемка грунта. Верхний плодородный слой почвы снимается горизонтальными пластами. В дальнейшем данная почва может пригодится для обратной засыпки в ячейки решетки.
Перед началом работ следует определить границы территории
- Роется котлован, глубина которого зависит от планируемых размеров слоев подушки, выравнивающего слоя и высоты бетонного модуля. Данная величина редко превышает 30 см.

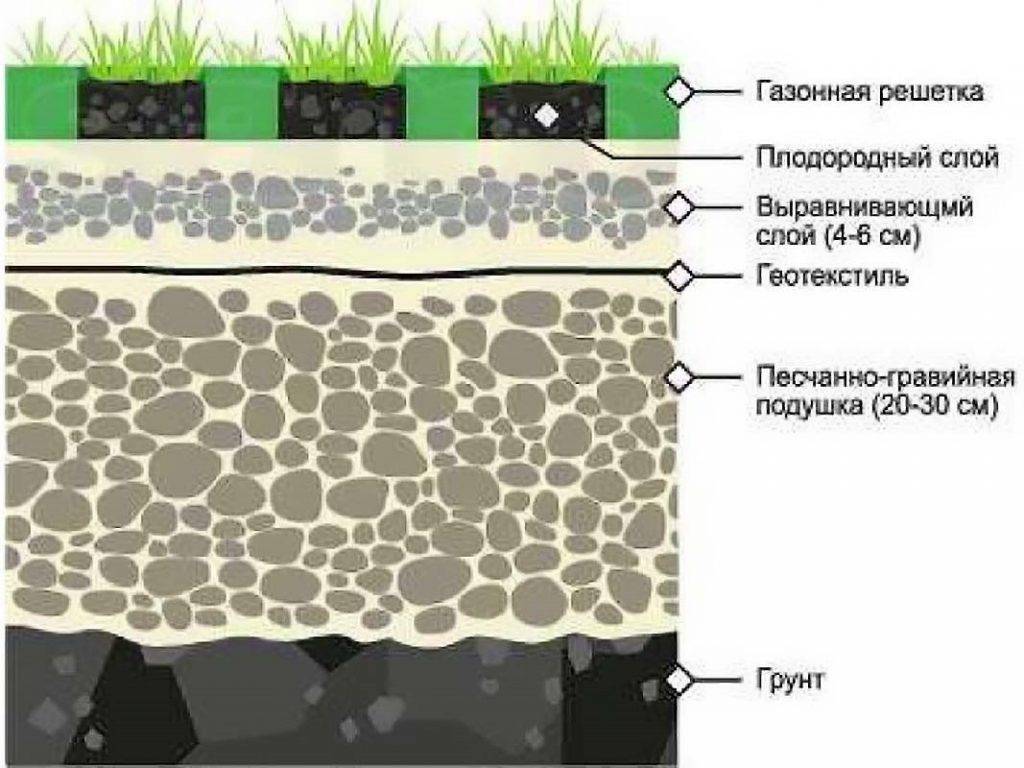

Глубина котлована равно величине набора пирога под георешетку, включая высоту самого бетонного модуля
- После того, как выемка грунта произведена, дно котлована утрамбовывается вибратором, при необходимости проливается водой для уплотнения. Границы котлована закрепляются установкой бордюрного камня в бетонный замок.
Границы котлована следует обозначить бордюрным камнем
- Отсыпается слой гравия и уплотняется, затем отсыпается песок. Песчаная засыпка выполняет сразу 2 функции, она уплотняет участок и выравнивает поверхность. В некоторых случаях, между слоями песка и гравия может быть проложен геотекстиль. Эта прослойка значительно снизит рост сорняков на участке.
Все слои песчано-гравийной подушки тщательно утрамбовываются
- На утрамбованный песок укладываются модули георешетки. Плиты кладут в шахматном порядке, со смещением относительно предыдущего ряда на половину ширины модуля.
Укладка небольших по размеру модулей может производится вручную
Устройство газона
Как уже упоминалось, георешетка укладывается для того, чтобы можно было озеленить проезжую или проходную территорию. Бетон защищает корни растений, благодаря чему зеленый ковер быстро восстанавливается даже после серьезных нагрузок. Для того, чтобы система сработала, модули после укладки, засыпаются плодородной смесью почвы.
Плодородный грунт заполняет ячейки решетки
Как правило, смесь обратной засыпки состоит из торфа, компоста и местного грунта. Иногда, в областях с высоким уровнем сезонных осадков, добавляется мелкофракционный гравий.
После засыпки, георешетка проливается водой, чтобы грунт осел в ячейки. Затем происходит засев травы. Подробнее ознакомится с технологий устройства «прочного» газона можно посмотрев видео в этой статье.
Уход
Ни для кого не секрет, что все служит дольше, если обеспечить своевременный уход. Так и с газоном, созданным посредством газонной сетки. Чтобы он прослужил как можно дольше и отличался привлекательным видом, необходимо следить за его состоянием. Зимой с газона нужно убирать снег с помощью специальной лопаты.
Кроме того, необходимо не забывать и об аэрации газона, для чего можно пользоваться вилами.
Также важно своевременно избавляться от мусора, попадающего на газон, и удалять появляющиеся сорняки. Если вы заметили, что отдельные элементы газона со временем стали подвергаться деформации, необходимо заменять их. Среди прочих нюансов стоит отметить нежелательность использования соли или иной химии
Если для самой сетки она не так страшна, то почву отравит однозначно
Среди прочих нюансов стоит отметить нежелательность использования соли или иной химии. Если для самой сетки она не так страшна, то почву отравит однозначно.
Зимой нельзя колоть лед, используя металлические предметы. Постоянные удары о поверхность решетки станут причиной ее поломки. Чтобы не иметь проблемы гололеда, от снега нужно избавляться вовремя. Если же вы не успели, придется ждать, когда снег и лед растают.
Нельзя оставлять машину в течение долгого периода на одном месте. Если по какой-то причине из ячейки выпал пучок травы с землей, необходимо сразу вернуть его обратно и полить водой. За поливом нужно следить постоянно, увлажняя газон не менее 2 раз в неделю. Время от времени необходимо досыпать землю в ячейки и подсаживать траву. Окурки бросать на газон недопустимо.
Укладка бетонных газонных решеток
Технология создания газона с использованием бетонной газонной решетки несложная. Зная последовательность действий, уложить её сможет любой желающий.
Этап №1: Разметка
Участок, на котором впоследствии монтируют решётку, следует разметить. По очертанию будущей площадки вбивают метки, а по ним натягивают шнур таким образом, чтобы она оказалась над бордюром. Нужно помнить, что эту конструкцию нельзя устанавливать на склонах, где уклон превышает 5%.
Вид конструкции должен соответствовать целевому
использованию газона. Для экопарковки легкового автотранспорта это один тип, а
для тяжелого транспорта — другой.
Этап №2: Земляные работы
Глубина котлована, который выкапывают на этом этапе, зависит от следующих моментов:
- Высоты подушки из гравия. Среднее значение колеблется в пределах от 50
до 250 мм. Ориентир при выборе этого параметра — планируемая нагрузка на газон.
Для парковочного места с большой нагрузкой, рекомендуется максимальная его
величина. - Высоты сглаживающего слоя. Она составляет примерно 20 -30 мм.
- Высоты самой конструкции. Обычно принимают это значение в пределах 50
мм.
Толщину слоя можно снизить применением геотекстиля.
После суммирования всех этих параметров получается, что для укладки бетонной конструкции приходится вынимать приблизительно 280 мм земли. Такая усиленная конструкция подходит для установки в местах, где ожидаются серьезные механические воздействия.
Там, где нагрузки небольшие, вполне достаточно высоты до 50 мм. Перед началом работ по выемке грунта шнур следует снять.
Этап №3: подготовка основания
По завершении устройства котлована укрепляют его границы и утрамбовывают грунт. Трамбовку можно осуществлять специализированным оборудованием или подручными инструментам, например бревном.
Откосы укрепляют путём заливки бетоном или укладки камней. Они должны быть ровными и копировать уклон участка. Обязательно нужно убрать корни растений.
Далее, монтируют бордюр
Здесь важно не допускать
ошибок. Если установить бордюр неправильно, то газонная экоплитка «соты»
будет уложена с перекосом, т.к
верх бордюра играет роль границы монтажа и по
горизонтали, и по вертикали. В строгом соблюдении технологических уклонов
нет большой надобности. Ячейки сами по себе являются каналами для отвода воды.
Под бордюр подсыпают щебень на высоту не менее
100 мм, а затем на слой бетонного раствора средней густоты помещают само
ограждение. После этого следует выдержать четверо суток, пока смесь схватится.
После этого устраивают подушку из песка и гравия:
сначала гравий, сверху геотекстиль, чтобы не проросла сорная трава, а затем 20
– 30 мм песка. Таким образом гравий плотно прижмется к основанию котлована и
вся конструкция приобретет механическую устойчивость.
Этап №4: монтаж решетки
Модульную бетонную решетку переворачивают широкой поверхностью книзу и устанавливают на основание. Ряды укладывают в шахматном порядке, смещая каждый на одну ячейку. Модули стыкуют друг с другом. Если где-то элемент не помещается полностью, его разрезают, используя твердосплавную циркуляционную пилу.

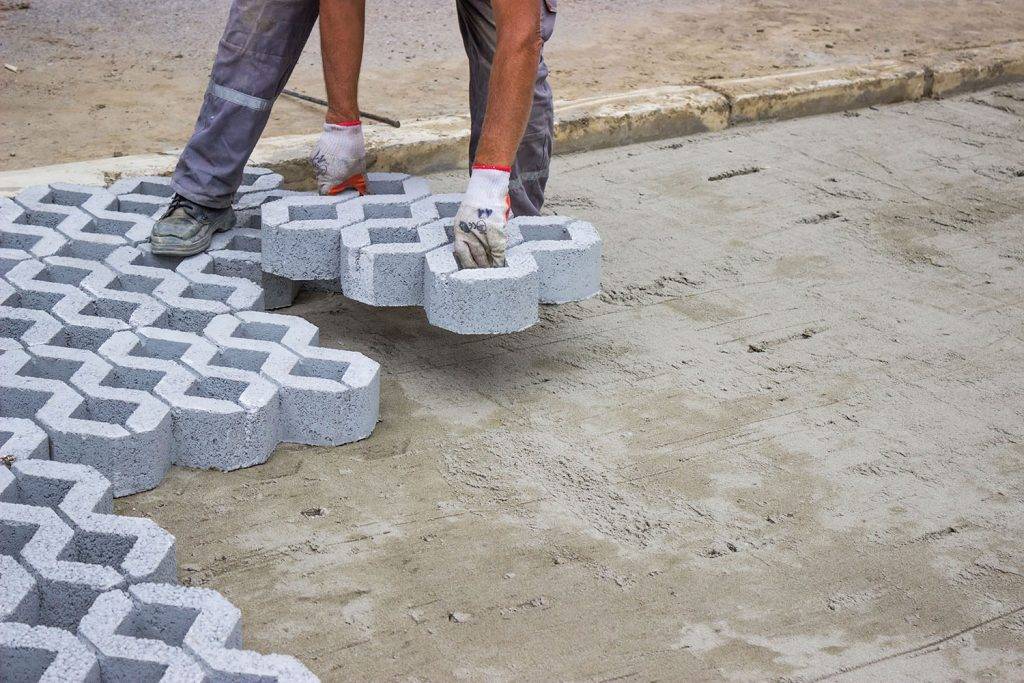

Укладка бетонных элементов на подготовленную площадку.
Уложив решетку, заполняют ячейки плодородной землей. Вместо неё можно взять компост, торф или почву и гравий в одинаковом соотношении.
Закончив эту работу, площадку, засевают семенами травы, прикатывают, щедро поливают. Чтобы трава меньше повреждалась в процессе использования газона, при посеве следует учесть один нюанс — траву нужно сеять ниже верха решетки на 20 – 30 мм.
Есть и
другие варианты заполнения ячеек. Ассортимент материалов, которые можно
использовать для этой цели, широко представлен на рынке. Красиво смотрятся
соты, заполненные базальтом, перлитом, мраморной крошкой, морской галькой,
другим декоративным насыпным материалом.
Сколько прослужит решетка, зависит от интенсивности её эксплуатации, но не только — важным является и качество бетонной смеси. Если все этапы выполнены правильно, такой бетонный ячеистый модуль ни одно лето будет радовать яркой зеленью.
Технология укладки
Монтажные работы изделий из бетона, предназначенных для экопарковки и других территорий, сложнее осуществить, нежели установку ячеек из пластика. Специалисты объясняют это большей массой стройматериала. Отдельные секции сложно поднять самостоятельно. В остальном строительный материал необходимо укладывать так же, как и плитку для тротуаров. Для устройства подушки строители пользуются щебнем, песком. Для проведения работ потребуются киянка из резины для установки изделия, трамбовка, колья, шнур и строительный уровень.
Работы нужно проводить в следующем порядке:
Для начала необходимо подготовить площадку – сделать разметку, забить колышки, выполоть дерн и сделать небольшое углубление в почве (тридцать сантиметров).
Затем можно разровнять дно и проверить глубину при помощи уровня.
После этого насыпают десять сантиметров щебенки. Ее следует полить водой, хорошо утрамбовать.
Наверх укладывают подушку из песка (семь-десять сантиметров), поливают водой, утрамбовывают.
Укладка ячейки
Секции осторожно простукивают киянкой, устанавливая их на необходимую глубину. Глубину проверяют с помощью строительного уровня.
При монтаже решетки на парковке можно не соблюдать наклон, поскольку вода все равно не накапливается на поверхности конструкции. После завершения укладки на экопарковке специалисты рекомендуют обработать поверхность трамбовочной техникой, затем засыпать ячейки землей, высадить растения.
