О двигателе для газонокосилок: электрических, бензиновых, с вертикальным валом

Необходимые материалы и инструменты

Такое устройство, как электрокосилка своими руками, не является предметом первой необходимости. Но наличие подобного инструмента дома позволит существенно сэкономить трудозатраты при покосе травы. Очень простые газонокосилки можно изготовить даже из электромотора. Они включают в себя те же детали и функциональность, что и заводские аналоги.

Газонокосилки на электромоторе включают в себя:

• электрический мотор или приводной механизм, с помощью которого вращаются насадки-лезвия;
• основу каркаса, на котором будут держаться все детали механизма;
• защитный щиток;
• ручка, с помощью которой производится управление механизмом;
• ножи-лезвия;
• 2−4 колеса;
• кнопка включения и выключения механизма;
• шнур питания;
• ёмкость для сбора травы или её удаления.

У всех электрокосилок принцип работы одинаковый. После подачи напряжения в электромотор его вал начинает вращаться. А так как на валу закреплены ножи, то они и режут траву на высоких оборотах электродвигателя.

Выбор подходящего двигателя

В качестве мотора для газонокосилки можно использовать двигатель:

• из пылесоса;
• из стиральной машины;
• из болгарки;
• из триммера.

Если нужно выкашивать небольшие площадки, то в самый раз будет двигатель от старой дрели. Её не нужно даже разбирать, достаточно просто закрепить в вертикальном положении.

Чем длиннее ножи устройства, тем с меньшим числом оборотов можно его использовать из-за возрастания линейной скорости. Но его мощность должна увеличиваться для того, чтобы бороться с возрастающей нагрузкой. На практике доказано, что для домашних нужд достаточно устройства с мощностью один киловатт и оборотами двигателя полторы тысячи. Причём рабочая плоскость составляет полметра. В том случае когда мощность двигателя меньше этих показателей, то регулярно нужно подтачивать лезвия для получения желаемого результата.

Если в хозяйстве нашёлся только мотор на три фазы, то к такой конструкции нужно добавить пусковые конденсаторы. Они должны соответствовать ёмкости двигателя. Чертежи газонокосилки из болгарки или других исходных материалов можно с лёгкостью найти в интернете или специализированной литературе.

  Как своими руками сделать окучник для мотоблока

Дополнительные материалы для конструкции

Для непосредственного скашивания травы предназначены ножи. Для того чтобы их изготовить собственноручно, нужно подготовить пластины из стали длиной до 45 сантиметров, шириной 3−4 сантиметра, а толщиной 2−3 миллиметра. Тонкие ножи лучше и качественнее косят траву, а толстые являются более долговечными.

Они могут быть изготовлены в трёх вариациях:

1. Одна полоса, которая имеет ровно по центру отверстия, и заточенные грани с нужных сторон. Её длина должна быть от тридцати до пятидесяти сантиметров.
2. Конструкция, состоящая из двух частей, которые крепятся на сплошном ребре, фиксируется с помощью болтов.
3. Заточенный диск.

Для экономии средств колёса и материал для ручек можно взять со старой детской коляски. Выбирая диаметр колёс, необходимо учитывать, что расстояние между землёй и лезвием должно быть не более 5 сантиметров. При возможности нужно сделать регулировку высоты посадки газонокосилки. Когда режущая часть аппарата состоит из двух элементов, то улучшаются показатели манёвренности, а если из 3−4 — то надёжности. Такие колёса можно также изготовить из фанеры и вмонтировать на вал с подшипниками.

Кожух для защиты от лезвий можно сделать из фанеры, стальной бочки или корпуса старой стиральной машины. Причём в таком элементе газонокосилки нужно сделать отверстия для нормального функционирования электродвигателя и поступления в закрытую часть газонокосилки воздуха.

Корпус стиральной машины можно также использовать для создания кожуха вокруг лезвий. Лонжероны для мотора изготавливаются из фанеры или листа стали. Шнур для подключения аппарата в сеть нужно выбирать с учётом мощности мотора. Как вариант можно его взять со старых приборов.

Для того чтобы сделать нож для газонокосилки своими руками, а также все другие элементы конструкции, нужно заранее подготовить требуемые материалы:

• электрическая дрель;
• молоток;
• болгарка с диском;
• лобзик с набором пилок;
• карандаш;
• рулетка;
• плоскогубцы;
• тиски;
• наждачка;
• отвёртка;
• сварка;
• провода;
• кнопка включения и выключения;
• набор болтов и гаек;
• уголки;
• деревянные бруски.

• https://glav-dacha.ru/zapchasti-dlya-gazonokosilok/
• https://stroy-podskazka.ru/gazonokosilki/vybor-dvigatelya/
• https://pochini.guru/tehnika/kak-sdelat-gazonokosilku
• https://rabotai-sam.ru/gazonokosilka-iz-stiralnoj-mashiny/
• https://7ogorod.ru/prochee/dvigatel-dla-gazonokosilki.html

Принципы работы электродвигателя

Подобный двигатель может быть как однофазным, который работает от обычной сети, и трёхфазным, нуждающимся в дополнительном электричестве. Подключая электромотор, нужно всегда помнить о личной безопасности. Для двигателя, работающего на одной фазе, должна быть обязательно установлена защита УЗО, а трёхфазный мотор должен иметь соответствующие конденсаторы.

  Зарядное устройство для автомобильного аккумулятора

В процессе работы не следует забывать об интервалах работы, поскольку нужно давать мотору время для отдыха во избежание перегрева. Такой инструмент легко очистит территорию от травы и придаст газону привлекательный вид. Платформа, на которую устанавливается двигатель, должна быть оптимальных размеров, чтобы можно было скосить траву возле стены.

Что выбрать?

Для больших – 20-60 соток – участков подойдёт газонокосилка на бензине или дизтопливе, а не на электричестве. Если же выбор всё же пал на электрокосилку – газонокосилки с асинхронным движком стоят дешевле аналогичных моделей, в которые встроен синхронный двигатель. Газонокосилки с асинхронным движком в основном оснащены прямым приводом.

Наиболее популярны электрокосилки следующих фирм:

• Honda;
• Briggs&Stratton;
• Lifan;
• DDE;
• Patriot;
• Mitsubishi;
• Caiman;
• Champion.

Honda
Briggs&Stratton
Lifan

Так, двигатели Honda дорогие – сам мотор стоит от 5 до 30 тысяч рублей, в зависимости от мощности. Американские двигатели Briggs&Stratton, не уступающие движкам от всё той же «Хонды», ставят в устройства от фирм Snapper, Ferris, Simplicity и Murray.

Например, если вы меняете двигатель на газонокосилке, где применяется асинхронный мотор с прямым приводом, уточните, нет ли совместимых с вашей моделей, где используется аналогичный движок и привод. Этот способ хорош, когда вашей модели уже 5 и более лет, она снята с производства. Можно попытаться восстановить старое устройство, не приобретая новое. Самоходные газонокосилки требуют более мощных двигателей, чем несамоходные – часть энергии тратится на то, что газонокосилка «сама едет» в процессе работы.

DDE
MitsubishiChampion

Критерии выбора типа мотора

Какой мотор для газонокосилки выбрать? Ответ на этот вопрос кроется в потребностях хозяина участка. Если требуется обрабатывать большую площадь, то с работой справится машина, силовая установка которой бензиновая. Такая косилка мобильная и манёвренная, обладает высокой производительностью. К минусам модели относятся:

1. Высокий уровень шума;
2. Большая масса машины;
3. Загрязнение окружающей среды выхлопными газами;
4. Высокая стоимость;
5. Зависимость от качественного бензина и масла.

Газонокосилка Briggs & Stratton

Если же участок небольшой, облагородить его сможет триммер или электрическая газонокосилка. Она практически не шумит, экологичная и проста в обращении. Среди минусов:

1. Мешающийся под ногами кабель;
2. Необходимость подключения к электросети;
3. Обрабатывает небольшие территории.

Интересно! Если выбор остановился на электромодели, тогда встает вопрос о типе движка. Газонокосилки с асинхронным двигателем стоят дешевле синхронников, но по мощности они уступают синхронным двигателям. У таких устройств конструкция практически не нагревается, обслуживать ее несложно. На современном рынке наиболее распространены газонокосилки с асинхронным двигателем и прямым приводом.

Конструкция из болгарки

Способов создания подобного аппарата довольно много. Самый простой — это её прикрепление болтами к заранее подготовленной платформе или основе.

  Как сделать адаптер на мотоблок своими руками

Наиболее распространённый вариант — это сборка такой самоделки, используя детскую коляску.

Для этого необходимо:

• Разобрать коляску, но оставить основу с колёсами.
• Подготовить доску, которая будет ложиться на оси колёс.
• Зафиксировать её.
• Прикрепить к доске болгарку стяжками или хомутами.
• На болгарку нужно установить лезвия или леску.
• Прикрепляют включатель к ручке.

Мастера-самоучки за всю историю уже придумали очень много моделей самодельных машин. Они рознятся за формой сборки и сложностью конструкции. Более продвинутые модели имеют функцию регулировки высоты покоса и т. п. Делать косилку своими руками нужно так, чтобы безопасность была превыше всего. Кнопку включения механизма нужно устанавливать таким образом, чтобы аппарат выключался сразу же после её отпускания.

Виды двигателей для косилок

В настоящее время широко используются газонокосилки с мотором. На машинах такого типа и класса применяют электрические и бензиновые двигатели. Среди первых здесь распространены синхронные и несинхронные, коллекторные и бесколлекторные, и даже шаговые моторы. Среди вторых – двух- и четырёхтактные.

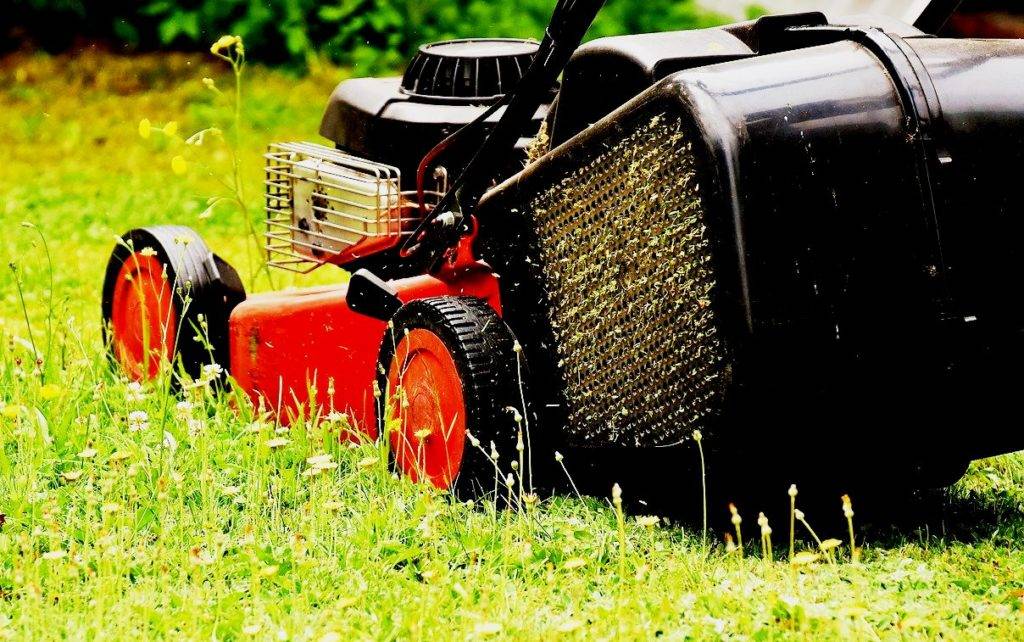

Бензиновые

Мотор на бензине преобразует внутреннюю энергию топлива в тепловую, а затем и в механическую. Непрерывность работы бензодвигателя обеспечивается постоянной и медленной подачей топлива и масла в камеру сгорания (карбюратор), где они смешиваются с воздухом и воспламеняются от искр зажигания, высекаемых свечами. Количество цилиндров в бензодвигателе газонокосилки – всего 1. Это отличает газонокосилки от авто, где используются 4-8-цилиндровые движки. Дело в том, что одного цилиндра хватает, чтобы не только скосить траву, но и, к примеру, проехаться на снегоходе в одиночку.

На мотокосах и мототриммерах используется двухтактный или четырёхтактный мотор. Второй из них является наиболее эффективным, он прост в заправке – по отдельности в разные баки заливаются бензин и масло. Для первого же необходимо смешивать бензин с маслом и заливать получившееся топливо в общий бак. Двухтактный мотор не сжигает его до конца – немного несгоревшего бензина остаётся в выхлопе.

У бензиновых двигателей мощность не ограничивается двумя киловаттами. Если перевести лошадиные силы самой мощной газонокосилки в киловатты, то мощность возрастёт до 5 и более киловатт. Бензомотор может проработать без проблем час и более, не останавливаясь на перерыв. За повышенную мощность также расплачиваются шумностью – не 30-45 децибелов, а 55-80.

двухтактный
четырёхтактный

Особенности электродвигателей

Электрический мотор преобразует электроэнергию в механическую, выдавая крутящий момент. Через редуктор эта кинетическая энергия передаётся ножам или барабану с леской (либо кордом), который и срезает траву.

Электромотор сам по себе экономичен. Выбирать, сжечь ли бензин, литр которого на 2019 г. подбирается в России к 50 рублям, или за эти же деньги потребить 10-15 киловатт из розетки – не приходится. Да и цена эквивалентного всё тем же 5 «лошадям» электрического мотора значительно ниже. Электромотор может работать от розетки и от аккумулятора. Он идеально подойдёт владельцам небольших дач, располагающим участком не больше нескольких соток.

Электромотор необходимо заглушать через каждые 15-20 минут не менее чем на 20 минут – это даст ему остыть. Под нагрузкой от скашиваемой травы он нагревается значительно быстрее, чем без неё. Если игнорировать перерывы, то долго такой мотор не проработает. Перегревающиеся обмотки двигателя постепенно выгорят.

Синхронный мотор

Название данного вида мотора говорит само за себя, а принцип работы состоит в следующем: крутящаяся конструкция – ротор – точь-в-точь попадает в колебания индукционного поля, вырабатываемого обмотками статорной части. Скорость поля совпадает со скоростью ротора.

Потребляемая мощность синхронного мотора – более киловатта, что объясняется его усложнённой схемой. Обмотка ротора рассчитана на единственную фазу. Сама обмотка запитывается источником постоянного тока, а к ней подведены скользящие контакты – кольца и щётки. Даже при значительной нагрузке на ось ротора этот мотор не уменьшает частоту вращения ротора (количество оборотов в минуту).

В газонокосилках вал двигателей располагается вертикально – это позволяет ему передать максимум крутящего момента через редуктор или ременной привод на рабочий барабан.

Асинхронный мотор с вертикальным валом

Несинхронный мотор, по сравнению с предыдущим видом, значительно проще. Ротор также оснащён обмотками внешнего возбуждения. В целом работа двигателя не привязана к изменениям индукционного поля, вырабатываемого статором. Роторная скорость не совпадает со скоростью смены магнитного поля.

Достоинство асинхронного двигателя с вертикальным валом – отсутствие редуктора или ременного привода. Ножи или барабан с леской закрепляются на ось, жёстко соединённую с ротором двигателя.

Недостатки асинхронника:

• сам движок замедляет обороты при значительном увеличении нагрузки;
• его мощность и отдача заметно ниже, чем у синхронного мотора.

Регулировка оборотов при кошении травы у асинхронного двигателя происходит не только с помощью естественного замедления под нагрузкой, но и с помощью электронного делителя, выдающего разное питающее напряжение. На некоторых моделях имеется плавный регулятор или переключатель на несколько позиций.

Замена двигателя

Со временем силовая установка может выходить из строя. Начинается это со снижения количества оборотов и работы не на полную мощность. Неисправная машина может в любой момент глохнуть и после длительного времени не заводиться.

Причины ремонта или замены двигателя разнообразны. Например, неправильное хранение в зимнее время, машину не чистили, оставили в холодном, сыром помещении. Еще техника выйдет из строя, если во время работы произошла авария: машина наехала на большой предмет, и внутренние части деформировались. Кроме того, двигатель может сгореть, если работать с ним слишком долго, при этом косить неровный участок с мусором, камнями.

Важно! Электрический мотор чаще всего барахлит из-за обрыва проводов или окисления контактов. Двигатели внутреннего сгорания без особой надобности не заменяют. Хозяин сперва должен проверить топливо, масло, свечу зажигания, крепежные болты, поршни

Если же проблема в неисправности двигателя, то он подлежит замене

Хозяин сперва должен проверить топливо, масло, свечу зажигания, крепежные болты, поршни. Если же проблема в неисправности двигателя, то он подлежит замене

Двигатели внутреннего сгорания без особой надобности не заменяют. Хозяин сперва должен проверить топливо, масло, свечу зажигания, крепежные болты, поршни. Если же проблема в неисправности двигателя, то он подлежит замене.

Специалисты справляются с заменой двигателя оперативно. Сначала аккуратно снимается старый мотор. На его место помещается новый. Устанавливают его с учетом полного совпадения по параметрам косилки.

Разбираться в типах и видах двигателя газонокосилки лучше всего до покупки техники. В этом случае хозяин загородного дома сможет подобрать устройство, учитывая свои предпочтения и потребности.

Как выбрать

Специализированные торговые точки предложат большой выбор агрегатов

Профессионалы рекомендуют обратить внимание на такие популярные производители, как Lifan, Patriot, DDE, Mitsubishi, Honda. Для самоходной газонокосилки необходим самый мощный двигатель

Если пришло время заменить двигатель в старой модели, снятой с производства, нужно провести обзор совместимости оснастки с другими брендами.

Ежегодно публикуется рейтинг качественных товаров от ведущих мировых производителей, компании знакомят своих почитателей с новинками выпускаемой садовой техники. Где купить товар? Желательно приобретать в специализированных магазинах. Менеджер поможет определиться с выбором, подберет изделие с необходимой функцией, расскажет, что сколько стоит. Есть вариант заказать агрегат в интернет – магазине, сделав заявку онлайн. Но предварительно нужно определиться с моделью, прочитать о ней отзывы, изучить рейтинг подходящей продукции, внимательно ознакомиться с характеристиками и возможностями, определиться с возможностью ее самостоятельно ремонтировать в случае возникновения поломки или выхода из строя определенных элементов. Главный недостаток такого вида приобретения – возможность получить китайскую подделку за большие деньги.

Виды двигателей

Моторы подразделяются на два вида:

• Электродвигатель для газонокосилки;
• Бензиновый двигатель.

На заметку. Каждый из них имеет свои особенности. Оба вида силовых установок, которые подходят для газонокосилок, также можно использовать для моторных лодок, снегоуборочной техники, бензопил и пр.

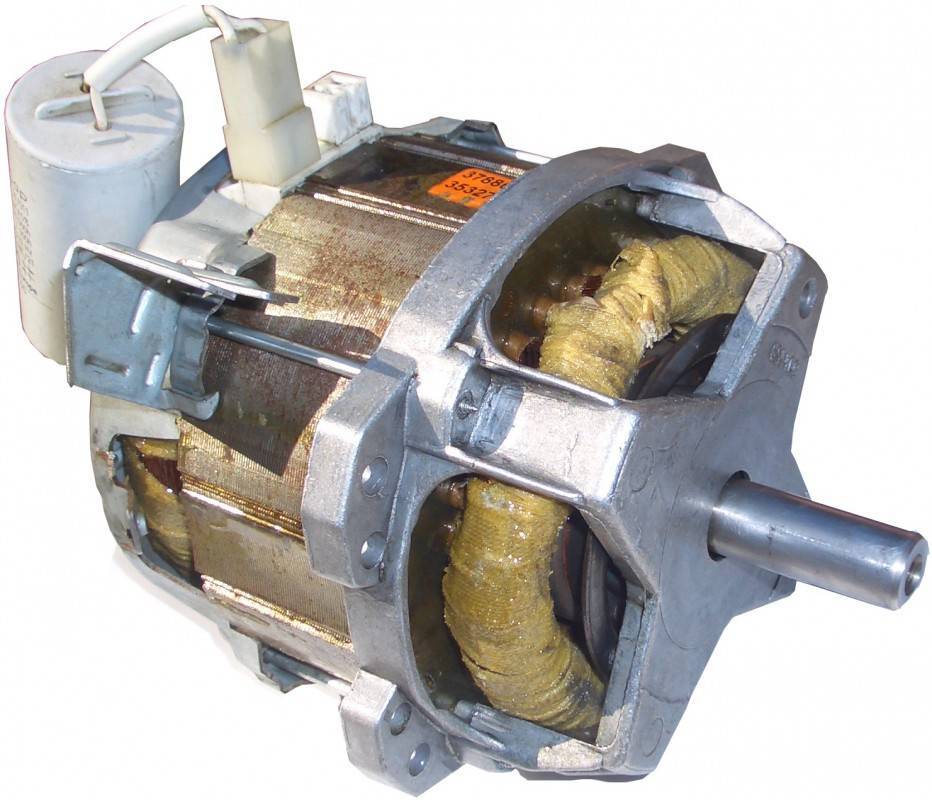

Электродвигатель для газонокосилки

Электродвигатель

Этот мотор наиболее экономичен. Стоимость его меньше, чем бензинового. Работает такое устройство от сети. Поэтому подходит для работы в саду на небольшой территории и только вблизи дома или сарая, где есть розетка. В магазинах продается и электромотор для газонокосилки с аккумулятором. Он позволяет подрезать траву в любых местах вдали от дачи. Однако аккумуляторные модели стоят дорого, заряжать их приходится долго.

В средствах малой механизации с аккумулятором и без него электрический двигатель представляет собой систему, в которой электроэнергия превращается в механическую. За счет этого приводятся в работу ножи, срезающие растения. Но сначала механическая энергия заводит вал, который, в свою очередь, приводит в работу лезвия.

Электромотор для газонокосилки бывает двух типов:

•  Синхронный;
•  Асинхронный.

Синхронный

На заметку! Принцип действия синхронного двигателя – строгое попадание ротора в бегущую волну магнитного поля, которое наблюдается в беличьей клетке (другое название статора). В результате скорости магнитного поля и ротора одинаковые.

Синхронный движок мощный. Мощность двигателя в таких устройствах – более 1000 Вт. Это следует из того, что конструкция данного мотора более сложная, чем в асинхронной установке. Ротор, для того чтобы он мог вращаться наравне с магнитным полем, оборудуется однофазной обмоткой. Обмотка имеет постоянный ток. Кроме того, в устройстве присутствуют скользящие контакты. Во время работы такой движок функционирует стабильно и не снижает обороты даже, если полученная нагрузка максимально высокая.

Вал для газонокосилки с синхронным мотором расположен вертикально. Он взаимодействует с другим валом, на котором крепится нож. Устройство довольно сложное. Присутствует ремень, который осуществляет ременную передачу механической энергии.

Дополнительная информация. При запуске синхронник сначала начинает работу асинхронно, уже после перестраивается на свою жесткую механическую характеристику.

Асинхронный

Асинхронный мотор, по сравнению с синхронным, – устройство более простое. Ротор тоже вырабатывает механическую энергию, которую передает на вал. Однако его вращение не зависит и не связано с магнитным полем. Он находится как будто в прострации. При этом его скорость вращения уступает скорости магнитного поля. Работа непосредственно зависит от предложенной нагрузки. Мощность и КПД у асинхронника ниже, чем у синхронника.

Асинхронный

Однако, именно эти движки производят и устанавливают на разные полезные машины чаще всего. Асинхронный двигатель для газонокосилки с вертикальным валом не имеет никаких дополнительных элементов. Лезвия для скашивания травы крепятся непосредственно на вращающийся вал мотора.

Бензиновый двигатель

На заметку! Бензиновые движки обладают большей мощностью, чем электрические. К тому же они мобильны. Выстригать газон можно в самых отдаленных от дачи участках сада. Они могут работать длительное время без перерыва. Однако, стоимость таких агрегатов относительно электрических устройств высокая. К тому же им постоянно необходимы качественное топливо, масло.

Работа такого устройства заключается в получении тепловой энергии, от которой оживает механизм. Бесперебойное движение осуществляется только при условии подачи топлива, которое смешивается с воздухом и воспламеняется от электрической искры. На газонокосилки устанавливают поршневой движок, но также сейчас можно встретить и роторный, в котором нет механизма газораспределения.

Моторный бензиновый элемент для газонокосилок обычно изготавливают с одним цилиндром. Этого вполне достаточно для добротной работы устройства. В автомобильном строении используются моторы с несколькими цилиндрами.

Важно! По принципу действия бензиновые моторы бывают как двухтактные, так и четырехтактные. Четырехтактные наиболее экономичны по расходу топлива. Соответственно, они выпускают меньше выхлопных газов

Соответственно, они выпускают меньше выхлопных газов.

Двигатели бензиновые с вертикальным валом

Двигатель CHAMPION G110VK 3 л.с.

Двигатель CHAMPION G160VK 5 л.с.

Двигатель CHAMPION G160VK Отлично подходит для установки на лодки — гибрид Ветерок и т.п.

Двигатель CHAMPION G140VK 4 л.с.

Идеален для газонокосилок

Двигатель CHAMPION G140VK/2 4 л.с.

Двигатель CHAMPION G170-1VK 5,5 л.с.

Двигатель CHAMPION G170-1VK

Отлично подходит для установки на мотоблок Тарпан !

Двигатель CHAMPION G200VK 6 л.с.

Двигатель CHAMPION G200VK Отлично подходит для установки на лодки — гибрид Ветерок и т.п. 6 л.с.

Двигатель CHAMPION G225VK/2 7 л.с.

Отлично подходит для установки на лодки — гибрид Ветерок и т.п.

В продаже ТОЛЬКО двигатель! Станина, «нога» и т.п. вещи у нас не продаются

Двигатель CHAMPION G340VKE 11 л.с.

Двигатель CHAMPION G340VKE 11 л.с.

Заключение

Ни одно частное домовладение не обходится без стрижки газонов. Только таким образом можно привести в порядок территорию, чтобы приятно было смотреть самим и не упасть в грязь лицом перед гостями. Есть множество приспособлений, готовых облегчить труд землепользователей. Одно из них – газонокосилка. Выпускаются разных видов, зависимости от наличия или отсутствия двигателя. Устройства бывают моторного и механического типа. Механические относятся к ручным приспособлениям, в то время как моторные подразделяются на электрические и бензиновые. Как одни, так и другие обладают определенными достоинствами и недостатками.

Что касается бензиновых механизмов, то они требуют качественного смешивания масла с топливом. Их отличительная черта – высокая мощность. Но они выделяют в атмосферу газовые выхлопы, что негативно сказывается на состоянии окружающей среды и растительности. Продукция весит много, работает шумно, но может функционировать на любом расстоянии от цивилизации.

Основной минус электрических приспособлений – наличие розетки. Короткий шнур также не позволит далеко уйти от источника электроснабжения. Препятствовать работе будут перепады напряжения. При функционировании необходимо постоянно наблюдать за шнуром. В траве его можно легко потерять и нечаянно повредить. Зато вес и габариты устройств приемлемые, показатель шума – минимальный. Никаких грязных выбросов в атмосферу не происходит.
