Принцип работы системы

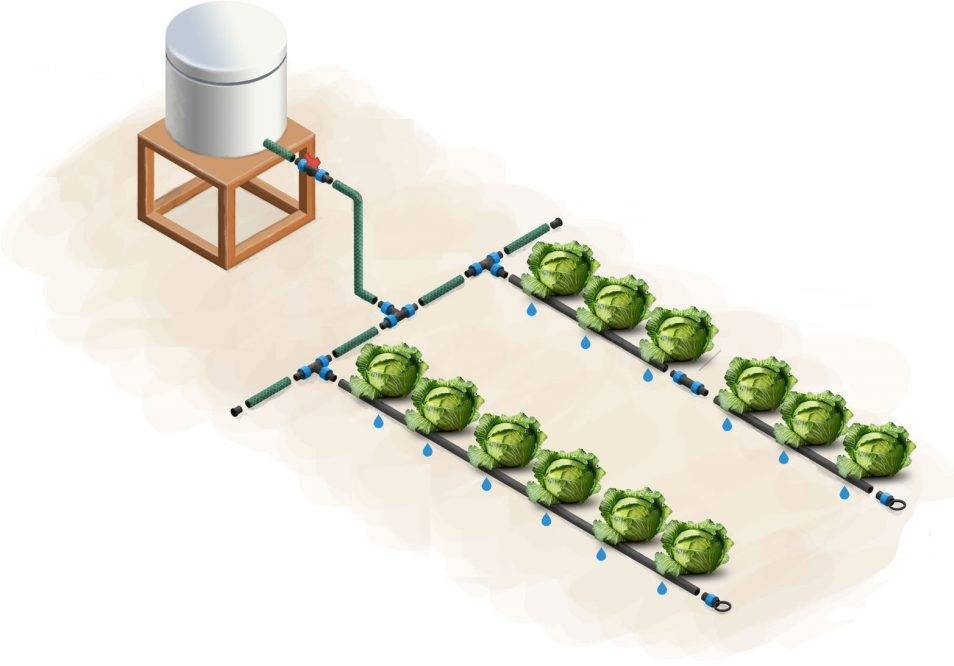

Рассмотрим, как работает капельный полив в теплице. Для подачи воды используются форсунки (капельницы-дозаторы). Самый простой вариант – это обычный шланг с изливом, замкнутым пробкой, и проделанными отверстиями диаметром 3-8 мм. Чтобы обеспечить напор, бочка, наполненная водой, поднимается на определенную высоту – от 100 до 1000 см, все зависит от необходимого давления. Существует более сложные, автоматизированные системы полива, но о них немного позже.
Бочка с водой
Кран
Подставка 1-1,8 м
Основной шланг
Т-образный переходник
Капельная лента
Заглушка
Ремонтное соединение
Заглушка на ленту
Важно, чтобы полив осуществлялся исключительно под корни растений! Если вода будет подаваться в междурядье, для корней ее будет недостаточно, из-за чего ухудшится развитие растений. Вместе с тем, грунт вокруг уплотнится и его придется взрыхлять
Наконец, под солнечными лучами влажная почва будет перегреваться, а это также негативно повлияет на рост.
Мнение эксперта
Копылов Тимофей Игоревич
Садовод любитель с огромным багажом жизненного опыта
В качестве источника обычно служит бочка, хотя возможны и другие варианты – водопровод, водоем, колодец, скважина. Но тогда систему придется дополнять насосом.
Нюансы устройства
При обустройстве системы капельного орошения всегда учитываются некоторые рекомендации.
- Расстояние между капельницами там, где высажены крупные растения, должно быть 40-45 см.
- Дозаторы для баклажанов, перцев, огурцов должны располагаться с шагом 30 см.
- Для корнеплодов и зелени дистанцию следует сократить до 10-15 см.
Для большинства культур расстояние между капельницами – 30 см
Очевидно, что в теплице с однородными посадками организация полива заметно упрощается. Капельники и шланги здесь прокладываются с равной удаленностью. Для того чтобы определить точную длину шлангов, напор и объем, производится расчет системы, но стоит знать: далеко не во всех случаях удается обеспечить полив самотеком. Составляя схему, нужно обязательно указать число дозаторов (оно будет соответствовать количеству посадок).
Система капельного полива — сезонное сооружение
Основные комплектующие системы полива:
Бочка
На каждый квадратный метр необходимо порядка 30 л воды. Это позволяет рассчитать, какого объема потребуется резервуар. При необходимости можно установить 2, 3 бочки.
Фильтр
Его нужно установить между магистралью и резервуаром. Фильтр обеспечивает эффективную очистку от мелкого мусора.
Шланги
Их сечение должно составлять 16-22 мм. Для обустройства магистрали, помимо самих шлангов, нужны комплектующие – уголки, переходники, заглушки.
Капельницы

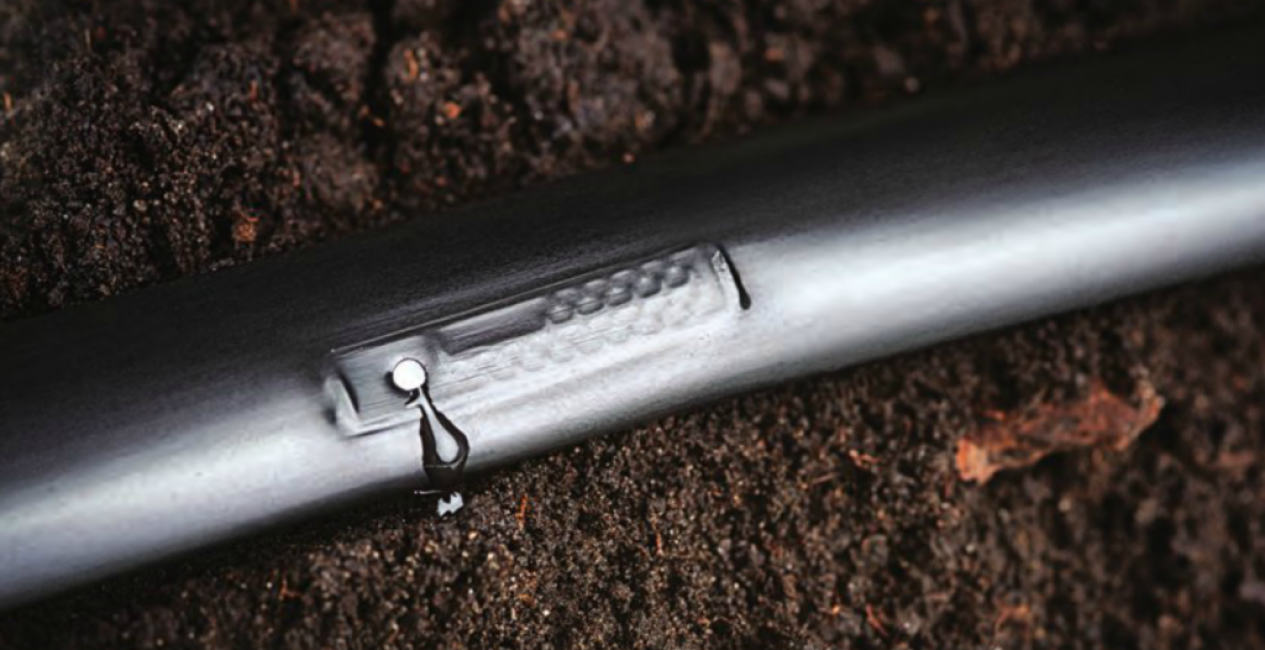

Их конструкция может быть трубчатой или ленточной. Также существуют форсунки-разбрызгиватели, отличающиеся экономностью и долговечностью.
Помпа
Нужна для обустройства автополива. В ручных системах используется просто бочка с краном, а регулировка подачи воды осуществляется человеком.
Автоматизация

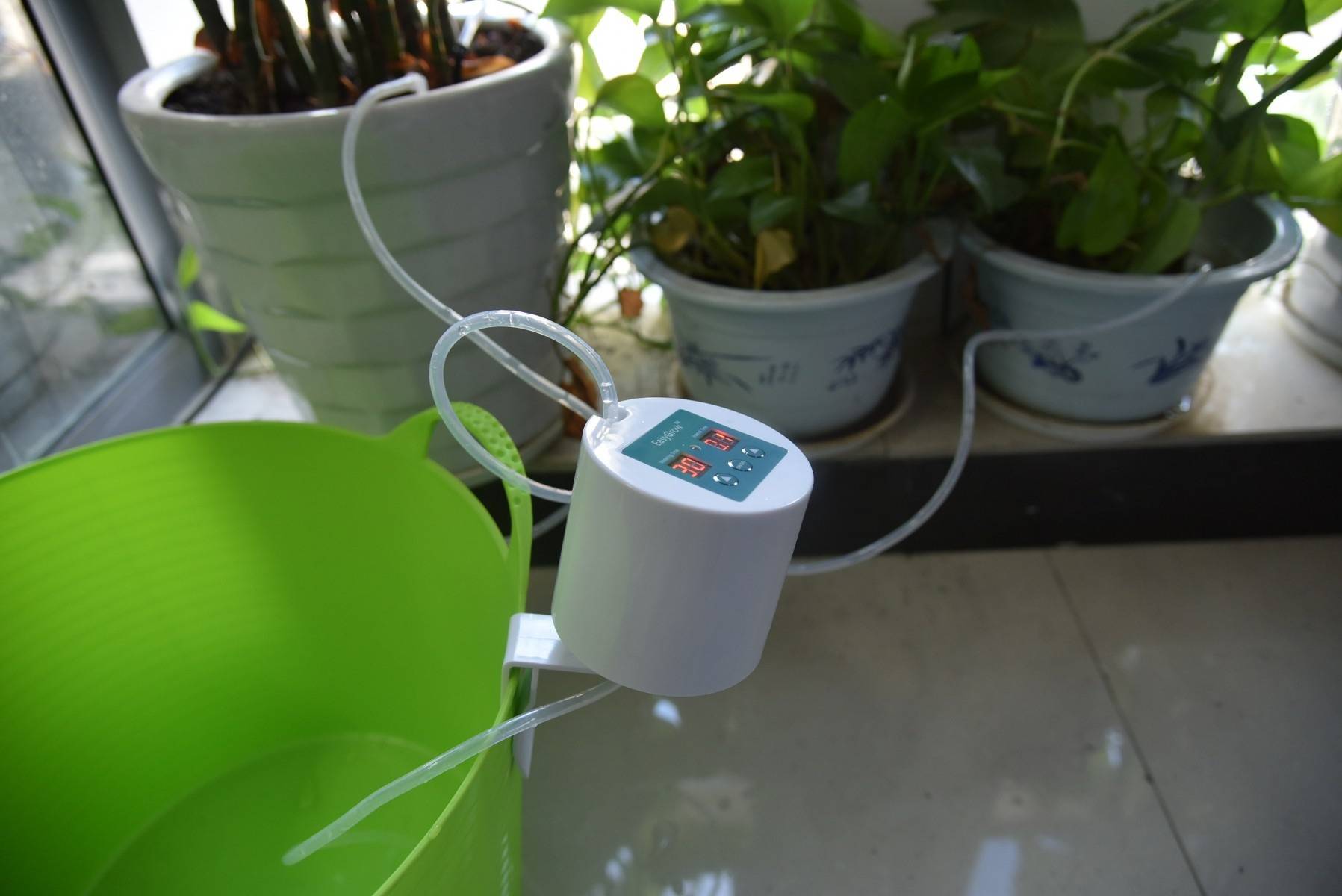

Современные системы продаются с таймерами, которые регулируют частоту подачи влаги. Таймеры могут быть электронными и механическими.
Для упрощения организации капельного полива можно приобрести уже готовый комплект, благо на рынке таких много, да и стоят они недорого.
Каким должно быть давление в системе
Для интенсивного распыления потребуется не менее двух атмосфер. Чтобы получить такой напор, используют насосы, работающие от электросети. В капельниках сильный напор не нужен. Чтобы его снизить, ставят редуктор. Оптимальный показатель — около полутора атмосфер
Если жидкость поступает самотеком, важно рассчитать высоту резервуара — от нее зависит сила потока и площадь, которую он должен охватить. Следует учесть перепады высот грунта на участке. Чтобы заставить поток течь вверх, придется сделать более высокие стойки под бочку или цистерну
Желательно расположить ее в самой высокой точке, но это не всегда бывает возможно
Чтобы заставить поток течь вверх, придется сделать более высокие стойки под бочку или цистерну. Желательно расположить ее в самой высокой точке, но это не всегда бывает возможно.
Какие выбрать?
При выборе труб ПНД следует обратить внимание на их маркировку:
- РN 10 рассчитаны на подачу холодной воды и давление до 10 атм.
- РN 16 рассчитаны на температуру воды до плюс 60 градусов и давление до 16 атм.
- РN 20 способны выдержать температуру воды до плюс 95 градусов и рабочее давление до 20 атм.
- РN 25 способны выдержать температуру воды до плюс 95 градусов и рабочее давление до 25 атм.
Рабочее давление капельного полива не более 2-3 атм., температура воды не превышает температуру окружающей среды, поэтому для орошения участка можно использовать трубы ПНД с маркировкой РN 10 и РN 16.
Основные характеристики
При выборе труб и фитингов для системы капельного полива необходимо обращать внимание на следующие характеристики:
- Внутренний диаметр, который должен совпадать как у трубы, так и у фитингов. Он напрямую зависит от толщины стенки.
- Длина трубы соответствует длине грядок.
- Условный проход должен быть одинаковым у всех деталей магистрального трубопровода.
- Толщина стенки.
Как определиться с диаметром?
Диаметр труб – это важный показатель, от которого зависит качество функционирования системы капельного полива. Ведь степень разбрызгивания воды каждого спринклера зависит от давления. Если оно будет недостаточным, то капельница не сможет выдать необходимое количество влаги, следовательно, растение будет сохнуть.
Основные правила
При подборе диаметра труб для капельного полива используют специальную формулу. Эта характеристика напрямую зависит от скорости прохождения воды и объема ее потребления.
Формула расчета диаметра D=√(4-Q-(1000/πV), где:
- Q – средний расход воды, л/с;
- π – число Пи (составляет 3,14);
- V – скорость прохождения воды по системе, м/с.
На практике обычно пользуются более простыми расчетами. Например, для полива 10 соток с учетом ландшафта мы воспользуемся 36 спринклерами, сектор их полива 180 градусов, радиус – 6 м.
Расход одного спринклера 174 л/ч, берем в инструкции к изделию. Суммарный расход воды 174х36=6264 л/ч. Получается, что для полива потребуется труба диаметром 50 мм. Она стоит дороже, чем труба меньшего диаметра.
Можно разбить спринклеры на зоны. Из 36 дождевателей сделать 3 зоны по 12 спринклеров. Общий расход воды также делим на 3 зоны 6264 /3=2088 л/ч. Получается для каждой зоны потребуются трубы диаметром 32 мм в качестве магистральной линии, и в виде разветвления возьмем трубы 25 мм. Таким образом можно удешевить систему капельного полива.
Когда нужен 20 мм, а когда 16 мм?
Правильно выбранный диаметр трубы отвечает за устойчивость давления в системе. Этот показатель напрямую связан с площадью орошаемого участка:
Диаметр трубы | Расход воды | Площадь полива |
16 мм | 600 л/ч | 30 м2 |
20 мм | 900 л/ч | 50 м2 |
25 мм | 1800 л/ч | 100 м2 |
32 мм | 3000 л/ч | 500 м2 |
40 мм | 4200 л/ч | 700 м2 |
50 мм | 7200 л/ч | 1200 м2 |
Как правило, для основной магистральной линии используют трубу диаметром 32 или 20 мм, для ответвлений и выводов – 16 мм.
Другие критерии для выбора
При выборе труб рекомендуется обратить внимание на следующие критерии:
- стоимость;
- эластичность;
- морозоустойчивость;
- устойчивость к механическим воздействиям;
- толщину стенок.
Наиболее универсальны для капельной системы трубы ПНД с маркировкой ПЭ 80, они рассчитаны на высокое давление, отличаются небольшой ценой.
Капельный полив своими руками
Системы полива бывают разные, здесь рассмотрено два способа сбора простой капельной системы, в зависимости от источника воды: бочка или водопроводный кран.
Эти два источника отличаются напором воды, поэтому сбора системы немного разная.
В магазине продаются уже готовые системы, собранные под стандартные решения или вы можете собрать ее самостоятельно, купив все необходимые детали.
Перед тем, как собрать систему полива, ее нужно сначала спроектировать на бумаге, чтобы рассчитать необходимое количество капельниц, заглушек, переходников, а также количество шлангов/труб и их метраж.
Источник воды: бочка
1. Для того, чтобы собрать систему для небольшого участка или для теплицы, вам понадобится бочка объемом 100, 200 или 300 л. Бочку нужно установить на высоту, чтобы вода под давлением пошла по всем трубкам.
2. В бочку врезается фитинг с силиконовой прокладкой, чтобы в месте соединения не было протекания.
3. Далее ставится сетчатый фильтр, который подходит для небольшого напора воды.
4. Далее, если вы хотите автоматизировать систему, после фильтра ставится таймер полива и подачи воды. Если автоматизировать не нужно, система работоспособна без таймера. Таймер может быть электронным или механическим.
5. После фильтра ставится таймер полива и подачи воды. Таймер может быть электронным или механическим.
6. К таймеру присоединяется основная трубка ПНД, к трубке присоединяем тройник от которого идет разводка.
7. К трубке присоединяется капельная лента с помощью переходника.
8. В конце капельной ленты ставится кольцевая заглушка.
Источник воды: водопроводный кран или скважина
Если у вас есть выход воды из дома, в виде крана, вы можете подключить капельную систему к нему.
1. Вода из крана подается с большим давлением, чтобы снизить это давление, на выходе из крана нужно поставить редуктор.
2. Далее нужно поставить фильтр для воды, для того, чтобы капельницы не засорились. В тех случаях, когда речь идет о приличном напоре воды, ставят дисковый фильтр. Так же дисковый фильтр ставится в том случае, если в воде есть большое количество микро грязи, например, когда это вода из скважины.
3. После фильтра ставится запорный кран.
4. Далее, если вы хотите автоматизировать систему, после фильтра ставится таймер полива и подачи воды. Если автоматизировать не нужно, система работоспособна без таймера. Таймер может быть электронным или механическим.
5. К таймеру подключается ПНД трубка с помощью переходника. В конце трубы ставится заглушка, для того, чтобы вода не вытекла.
6. К ПНД трубе подключаются капельные ленты с помощью коннекторов, в конце каждой ленты ставится заглушка.
Монтаж системы полива из капельниц
Итак, материалы закуплены, планы составлены – пора начинать изготавливать систему капельного полива из капельниц.
Шаг 1. Необходимо сделать отверстие для выхода воды в резервуаре. Для этого в нескольких сантиметрах от дна бака прорезаем отверстие для шарового крана и устанавливаем последний с использованием уплотнителей и муфты, чтобы вода не сочилась.
Установленный кран для выхода воды
Шаг 2. В шлангах, что будут располагаться между кустами, делаем отверстия такого диаметра, чтобы внутри держались концы капельниц. Количество отверстий будет равно количеству поливаемых растений.
Проделанное отверстие для капельницы
Шаг 3. К крану присоединяем основной магистральный шланг, к которому согласно схеме присоединяем и те, что будут располагаться между рядами кустов. Соединение производится при помощи фитингов-разветвителей.
Пример соединения шлангов
Шаг 4. Систему шлангов протягиваем и укладываем между рядами.
Шланг укладывается между рядами растений
Шаг 5. Концы магистральных шлангов закрываем заглушками, чтобы вода не выливалась.
Конец магистрального шланга
Шаг 6. У медицинских капельниц удаляем иглы, оставляя резиновые наконечники на месте.
Медицинские капельницы
Шаг 7. Вставляем резиновые наконечники в отверстия на магистральных шлангах.
Наконечник капельницы вставлен в магистральный шланг
Шаг 8. Концы капельниц с пластиковыми крупными иглами втыкаем в грунт у корней растений.
Концы капельниц вставляются в грунт
Шаг 9. Открываем кран и даем возможность воде поступить в систему.
Шаг 10. При помощи регулятора с колесиком на капельницах управляем потоком воды, регулируя интенсивность.
Регулятор с колесиком
Регулировка интенсивности потока воды
Монтаж капельного полива
Изготовление капельной системы начинают с установки емкости для воды. Бак лучше всего взять из нержавейки или пластиковый. Под емкость придется изготовить тумбу высотой от 1 до 2,5 м. Размеры зависят от рельефа участка.
Бак с тумбой размещают так, чтобы все ветви капельной системы располагались от него примерно на одинаковом расстоянии. Это нужно для обеспечения одинакового давления воды в трубопроводе. Так же нужно учесть удобство подключения к емкости трубопровода для закачки воды. Если делается капельный полив в теплице, бочку можно установить как за ее пределами, так и внутри. Второй метод чаще используется для отапливаемых теплиц, где овощи выращивают зимой.
Внимание! При использовании ПВХ бака для капельной системы необходимо учесть, что его стенки должны быть непрозрачные, лучше черные. Потому что, если пластик будет пропускать солнечные лучи, вода в емкости быстро зацветет, в результате этими водорослями во время полива будет забиваться фильтр и капельницы.
После установки бочки приступают к монтажу трубопровода.
Настройка и регулировка
Обычно устройства располагают на платформе или треноге
Распылитель важно корректно настроить по радиусу и дальности струи. Некоторые устройства имеют вариабельный угол наклона – от 10 до 360 градусов
Это позволяет варьировать дальность полива и обслуживать как небольшую территорию (в пределах 3 м), так и очень большой участок.
При покупке устройства нужно обращать внимание на то, какие параметры позволяет варьировать данная модель. Если широкая вариабельность является принципиальной характеристикой, подойдут лишь модели, где предусмотрена возможность изменения дальности и угла наклона
Как подсоединить к водопроводу и баку?
Разъемное соединение подключают к шаровому водопроводному крану и последовательно выполняют следующие действия:
- Присоединяют трубу, которая подводит воду к теплице.
- Устанавливают разводящие трубы.
- Монтируют раздаточные краны.
- Прикрепляют раздаточные ленты или шланги.
- Устанавливают заглушки на концевом участке.
- Запускают систему, проверяют наличие неполадок и устраняют их.
Систему капельного полива от водопровода монтируют дачники, чтобы растения снабжались водой во время продолжительного отсутствия хозяина.
Раздаточную емкость устанавливают около теплицы или внутри на высоту от 0,5 до 1 м.
Присоединяют садовый шланг для пополнения запаса воды и выполняют следующие действия:
- Оборудуют емкость поплавковым клапаном, чтобы она пополнялась автоматически.
- Присоединяют кран, после которого монтируют фильтр.
- Устанавливают контроллер и настраивают режим полива.
- Подключают магистральную трубу.
- Если необходимо, перед каждой капельной трубкой или лентой устанавливают краник.
Чтобы емкость можно было промывать, в днище врезают дополнительный кран для слива воды.
Что это такое и каковы общие технические характеристики наборов?
Набор «Водомерка» — система капельного полива, которая используется как для полива теплицы, так и грядок.
Отлично подходит для орошения следующих культур:
- помидор;
- перца;
- огурцов;
- клубники;
- капусты.
«Водомерки» функционирует в автоматическом режиме, позволяет дачникам не подстраивать свой график под вечерний или утренний полив.
Им остается только задать нужное время, продолжительность и периодичность орошения. Система не зависит от человека, подает воду и прекращает ее подачу своевременно.
К каждой культуре подходит трубочка, дозировано подающая воду. Одновременно может орошаться около 40 растений.
Основные технические характеристики системы «Водомерка»:
- В автоматике есть 2 режима работы для регулирования полива, продолжительность, от 2 минут до 2 часов, и частота, от 6 часов до 7 дней.
- Система питается от емкости с водой, которой нет в наборе. Высота подъема бака – минимум ½ м., обеспечивающая давление в системе, в зависимости от ландшафта, площади полива.
- Вода подается по 2 гибким магистральным трубам, по 4 м каждый, на расстояние 4 м. Есть возможность присоединить дополнительный комплект, удлиняющий систему на 2 м.
- Орошение культур производится через капельные трубочки, подведенные к каждому растению и закрепленные в почве колышками-держателями.
- Напор воды можно регулировать только механическим путем.
- Размер упаковки 39х30х14 см.
- Вес комплекта – 2 кг.
Полив при помощи «Водомерки» может осуществляться только от накопительной емкости, подключение к водопроводу запрещено.
Сравнение
Более наглядно разницу между этими двумя видами можно увидеть, проведя сравнительный анализ по преимуществам и недостаткам, техническим параметрам, способу подачи воды и стоимости изделий.
Технические характеристики
Они промаркированы как на заводской упаковке, так и на самом изделии. Здесь можно увидеть показатели, которые говорят о допустимых условиях при использовании. Это:
- температурный режим;
- рабочее давление воды;
- допустимый радиус изгиба
- внутренний диаметр.
Сравнительная таблица основных характеристик силиконового и армированного шлангов:
Параметры | Силиконовый | Армированный |
Температурный диапазон | -20-+65*С | До 100*С |
Давление | До 2 бар | До 250-450 бар |
Диаметр | Оптимальный 15 мм | 4-100 мм |
Степень жесткости | Мягкий | Жесткий |
Условия хранения | Не требуют спец. условий | -10-+30*С |
Длина | 20, 25, 50 м | До 150 м |
Стоимость | 800-2700 руб. | 1300-3800 руб. |
Срок эксплуатации | 3-5 лет | 10 лет |
*в таблице указаны усредненные показатели, для силиконового шланга простого варианта (без усиления).
Способ подачи воды
В зависимости от того, какой способ подачи воды планируется использовать, можно определить наиболее подходящий вид поливочного рукава.
Силиконовый вариант подойдет при наличии водопровода или специальной емкости (бак, бочка), предназначенной для полива небольших участков.
Т.к. этот вид имеет сравнительно тонкие стенки, а максимальные показатели давления рабочей жидкости у него не высокие, то этот вариант будет оптимальным.
Усиленные же способны выдерживать большие нагрузки, предназначены для использования на больших территориях, удаленных от точки подачи воды. В этих случаях подключение производится к насосам, которые обеспечивают сильный напор.
Достоинства и недостатки
Рассмотрим плюсы и минусы обоих шлангов в таблице:
Силиконовый | Армированный | |
Достоинства | Низкая цена | Доступная цена, но в сравнении – выше, чем у силиконовых |
Малый вес, при использовании исключается вероятность повреждения растений | Просто монтируется, наличие множества различных насадок позволяет без затруднений производить любые манипуляции с соединениями | |
Эластичность, благодаря гибкости не заламывается, что могло бы привести к увеличению давления внутри системы, выбиванию насадок | Устойчивость к значительным перепадам температуры существенно увеличивает срок эксплуатации | |
Не токсичен, силикон в своем составе не имеет вредных для здоровья человека веществ | Высокая степень устойчивости к механическим повреждениям | |
Без запаха, не впитывает посторонние запахи | Экологически безвреден, не токсичен | |
Разнообразие расцветок | Имеет эстетический внешний вид | |
Недостатки | При перегревании под прямыми солнечными лучами может деформироваться, становится слишком мягким | У недорогих изделий при частых перегибах быстро изнашивается внешний слой |
Существенные перепады температуры приводят к появлению микротрещин, соответственно, к быстрому разрушению материала | Утолщенная структура сказывается на весе – он более тяжелый | |
Исключается использование под большим давлением воды | Стоимость некоторых моделей может быть высокой | |
Низкое рабочее давление позволяет орошать сравнительно малые участки | ||
Внутри прозрачных изделий быстро зацветает застоявшаяся вода |
Сравнительная стоимость разных видов
Стоимость силиконовых шлангов начинается от 800 руб., может достигать 2700 руб. Средняя цена около 1300-1500 руб. Армированный же шланг имеет сравнительно большую цену, она колеблется от 1000 до 3800-4000 руб.
План системы капельного полива
Для разработки чертежа необходимо на бумагу нанести схему всего земельного участка, отведенного под капельный полив. Рулеткой измеряют ширину и длину рядов и в масштабе отображают на схеме. На схему включают все растущие на участке деревья, кустарники и другие насаждения.
Когда план участка готов, чертят схему расположения всех коммуникаций. Сюда включают все: центральная труба, ответвления с перфорированными лентами, месторасположение бака и источника забора воды. К чертежу надо отнестись серьезно. Он поможет подсчитать необходимое количество материалов, которые потребуется приобрести. На схеме обязательно отображают все соединительные узлы с кранами фитингами и фильтром.
Требуемые материалы
Для обустройства постоянной системы полива, которая будет эксплуатироваться из года в год, лучше приобрести не шланги, а более долговечные ПВХ трубы. Так как влага должна поступать в систему медленно, диаметр трубок подбирается минимальным – до 10-16 мм.
Прозрачные трубы или ленты лучше не использовать – внутри них будут разрастаться водоросли. Металлических труб надолго не хватит – ржавчина быстро забьет сопла капельниц.
Капельная лента
Производители предлагают и уже готовые поливные системы в виде полиэтиленовых капельных лент с уже встроенными капельницами. С помощью них проще дозировать полив – микропоры внутри напоминают лабиринт, в котором контролируется направление потока воды.
Толщина стенок лент может варьироваться от 0,127 до 0,381 мм. Однако служат такие системы не более одного сезона. Весной понадобится приобретение новых лент.
Кроме распределительных и поливных труб, вам понадобятся:
- насос, идущий в комплекте с фильтром (такие системы называют мастерблоками), для подачи воды под определенным давлением (до 1,5 бар)
- капельницы (их устройство и виды мы описали выше)
- стойки для укрепления капельниц-дозаторов у корней растений
- краны (переключатели) для регулировки силы потока и перекрытия системы в отдельных модулях
- фум-лента или пакля для герметизации соединений
- пластиковые соединительные муфты
- адаптеры
- тройники
- заглушки: их располагают на концах трубопроводов
При заборе воды со скважины понадобится также фильтр. Приобрести можно обычный сетчатый или дисковый. Для установки автоматизированных станций нужен будет также блок управления (таймер) и аккумулятор.
В качестве форсунок (капельниц) использовать можно детали от медицинских капельниц диаметром 1-2 мм.
Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)
Пластиковые бутылки – как отходы превратить в большой урожай?
Наиболее простая система капельного полива

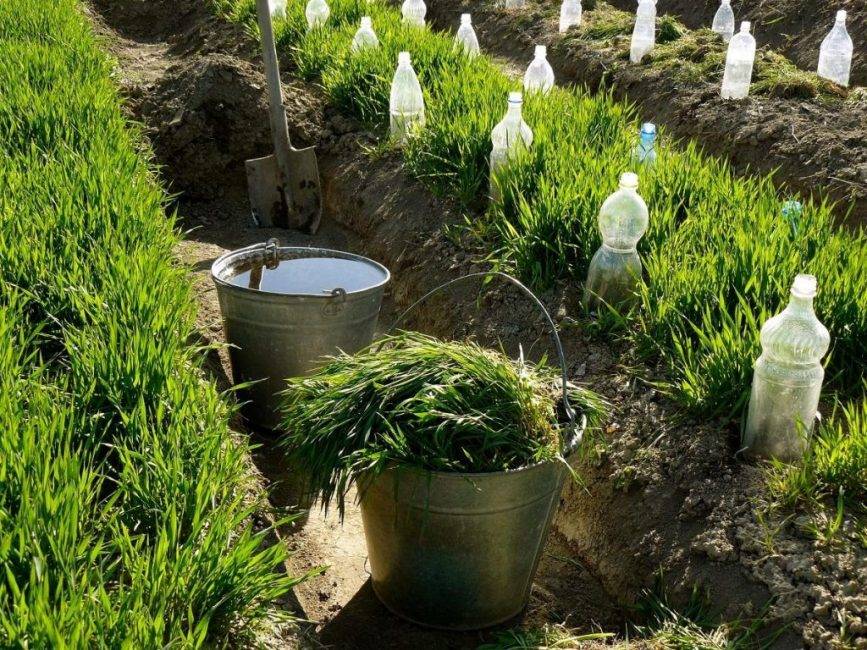

Наиболее простая система капельного полива, которую можно сделать своими руками – из пластиковых бутылок. Легкость изготовления и доступность материалов не влияет на качество.
Это будет полноценная конструкция, обладающая всеми достоинствами капельных систем. С помощью бутылок можно обеспечить увлажнение почвы на срок более трех дней, в зависимости от объема бутылки и характера почвы.
Общие сведения
Тип грунта – основная характеристика, влияющая на параметры системы. Применяя «бутылочный полив» на песчаных структурах, достаточно сделать не более двух отверстий, чтобы получить качественное увлажнение.
Капельный полив
Причиной данного явления служит то, что песок хорошо впитывает воду – она быстрее будет уходить из емкости. В грунтах более тяжелых количество отверстий увеличивают. Повышая объем можно увеличить срок полива, например, шестилитровой бутылки хватает примерно на две недели.
Капельную систему на основе пластиковых бутылок хорошо применять, чтобы удобрять и подкармливать растения.
Такой метод лучше всего подходит для маленьких приусадебных участков с относительно небольшим количеством растений. В промышленных масштабах применять аналогичные приемы нецелесообразно. Из-за необходимости наполнять тару, существенно повышается трудоемкость полива.
Способы организации системы

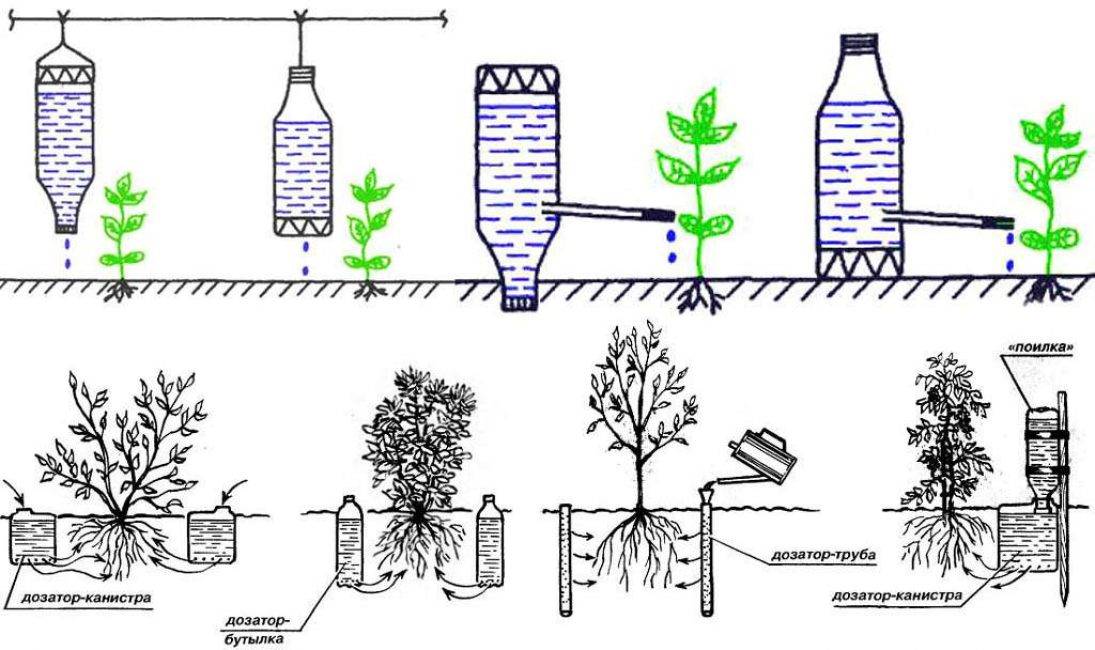

Схема системы
Два основных подхода к орошению с помощью пластиковой тары малого объема: внутрипочвенный полив и поверхностное увлажнение.
При внутрипочвенном поливе бутылка вкапывается вниз дном рядом с растением. Глубина размещения составляет 10-15 сантиметров. Перед этим по всей поверхности, начиная от дна, выполняются отверстия, сквозь которые будет просачиваться вода.
До помещения емкости в лунку, её обматывают тканью или марлей, чтобы грязь, почва не забивала отверстия и не мешала движению воды.
Система капельного полива
При уменьшении уровня воды снижается давление внутри бутылки и её может смять. Чтобы этого не происходило, в крышке выполняется отверстие. С его помощью происходит выравнивание давления. Также не следует забывать вовремя доливать жидкость.
Размещать бутылку можно и крышкой вниз. В этом случае отверстия пробиваются в верхней части бутылки. Они не доходят до крышки на два-три сантиметра. Перевернутую бутылку помещают в лунку, предварительно также обмотав тканью или марлей.
Днище бутылки, которое торчит наружу, обрезают, чтобы получить доступ к внутренней части и добавлять воду по мере надобности. Отрезанным дном накрывают бутылку, чтобы в воду не попадал мусор.
Можно упростить манипуляции с емкостями за счет покупных насадок. Они одеваются вместо крышки и позволяют воде просачиваться в почву.
Данные методы организации системы капельного полива весьма эффективны. Вместе с тем они просты и позволяют повторно и с пользой применять отходы (пластиковые бутылки).

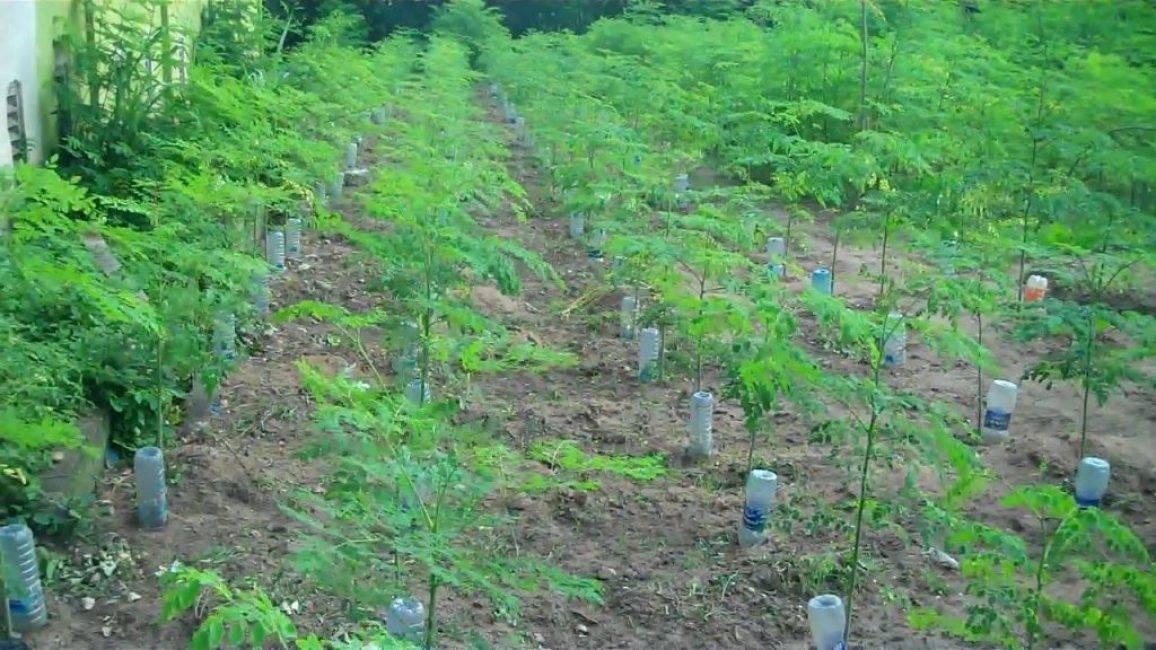

Капельный полив. Лучший способ из пластиковых бутылок
Капельный полив: пошаговый монтаж системы своими руками из готовых материалов, пластиковых бутылок (Фото & Видео)
Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)
Причины и что делать, если насос Вентури перестал работать
Инжектор Вентури – это безаварийные насосы. В них отсутствуют движущиеся части, трение деталей, электрические узлы. Поэтому основная поломка трубы – это отсутствие в ней разности давления, благодаря которому происходит подача удобрений в систему капельного орошения.
Способы решения проблемы при различных типах подключения инжектора:
Прямой | Через байпас |
увеличить давление в магистрали, снизить давление в поливочной системе, отключив ее часть | закрыть кран на главной магистрали, повысить давление на входе в насос, снизить давление на выходе, отключив часть поливочной системы |
Чтобы контролировать давление, рекомендуется установить манометры на входе и выходе байпаса.
Пошаговая инструкция устройства: основные этапы
На схеме нужно отметить место, где будет располагаться бак с водой, а также магистральный шланг. Необходимо измерить длину грядок и расстояние между овощными культурами. Это нужно для того, чтобы правильно рассчитать длину шланга и промежуток между капельницами. После того как все подсчеты произведены, можно переходить непосредственно к монтажу.
Основные этапы создания капельной системы
Установить емкость на высоте 1,5-2 метров. Просверлить отверстия в шланге на определенном расстоянии в соответствии с чертежом. Предварительно нужно нанести метки для крепления капельных лент. Далее прикрепить к трубе капельные ленты с использованием стартовых фитингов. Диаметр отверстий должен быть такого размера, что уплотнители вставлялись с усилием.
Затем вставляется в уплотнитель старт-коннектор. Он входит в комплект с краном. Подключить магистральный шланг к бочке. Чтобы вода очищалась, нужно установить фильтр между трубой и баком. Капельные ленты проводят вдоль грядок. Один конец закрыть заглушкой, а другой присоединить к магистральной трубе.
Подающую трубу врезать чуть выше дна бочки. Это делается для того, чтобы мусор не попал в систему и оседал на дно. Во время подачи воды шланг может сдвигаться в сторону. Чтобы этого не допустить, поливочные шланги закрепляют скобами. На заключительном этапе наполнить емкость водой и включить систему. Если планируется орошение нескольких грядок, то нужно подключить тройники. Таким способом соединяются несколько подающих труб в общую систему.
Как использовать систему: пошаговая инструкция
После того как была правильно спроектирована и смонтирована система капельного полива, можно приступать к ее эксплуатации. Для различных участков существуют свои определенные нюансы использования.
Для огорода
Огороды, на которых высажены растения, не имеют защиты от климатических изменений. На подобных участках орошение осуществляется следующим образом:
- Вынуть все заглушки на концах лент.
- Включить подачу воды в систему.
Таким образом осуществляется промывка ленты или трубопровода капельной системы. Далее необходимо установить все заглушки обратно и снова включить подачу воду.
Справка! Полив огорода лучше осуществлять с утра, пока солнце недостаточно активно. По время полива стоит учитывать температуру воды, она не должна быть ниже 22 градусов.
Если, полив осуществляется в весеннее время, глубина проникновения воды в почву не должна быть ниже 10 см. Летом, насыщение влагой осуществляется на глубину 30 см.
Для теплицы
Порядок полива и использования капельной системы не многим отличается при эксплуатации в огороде. Главные особенности заключаются в следующем:
- Первый полив должен начинаться с полной промывки системы.
- Температура воды не должна быть ниже 25 градусов.
- Полив растений в теплице осуществляется только после рыхления почвы.
- При поливе, необходимо приоткрывать дверь теплицы для обеспечения циркуляции воздуха.
Во время подачи воды также стоит учитывать способность почвы к насыщению влагой.
Для газона
Полив газона лучше осуществлять в вечернее время суток. В этот момент влага меньше всего испаряется с поверхности почвы. Газон очень чувствителен к равномерности полива. Зная это, необходимо обеспечить равномерное обеспечение влагой.
На территорию в 1 кв.м. потребуется до 10 л. Полив в жаркое время года осуществляется в течение 2-3 часов, в прохладные периоды достаточно 1-1,5 часов орошения.
Правила эксплуатации, обслуживания, ухода
Самостоятельно смонтированные системы орошения требуют периодического ухода и правильной эксплуатации.
Для открытого грунта
Для систем орошения огородов и больших площадей необходимо учитывать:
- Возможные повреждения садовыми инструментами, птицами и грызунами.
- Засорения системы почвой и удобрениями.
Вся система должна быть смонтирована качественно. Подсос воздуха извне сильно влияет на общее давление и качество полива.
Для теплицы
Самое главное при поливе теплицы, чтобы вода была комнатной температуры
Особенно это важно в холодное время года. Поэтому необходимо заранее заполнять бак водой, давать ей отстаиваться и нагреваться
Для тепличных систем орошения также требуется регулярная очистка водой под высоким давлением.
Готовые системы
Если времени заниматься изготовлением поливальных устройств нет, на помощь приходят готовые системы, продающиеся в специальных магазинах:
- кашпо с автополивом;
- микрокапельные поливалки;
- керамические конусы.

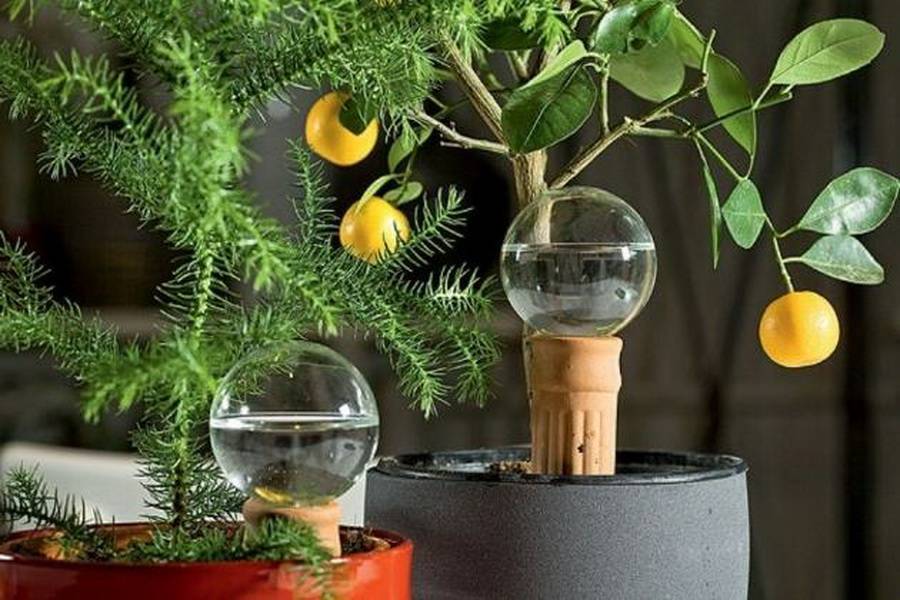

Керамические конусы
Керамические конусы – это самый простейший вариант конструкции увлажнения. В основании конуса находится небольшой резервуар для жидкости, позволяющий капельным путем увлажнять землю, и не давая ей пересыхать. Такие же насадки продаются для бутылок, количество воды в которых может обеспечить растение влагой на целый месяц.
Керамические конусы

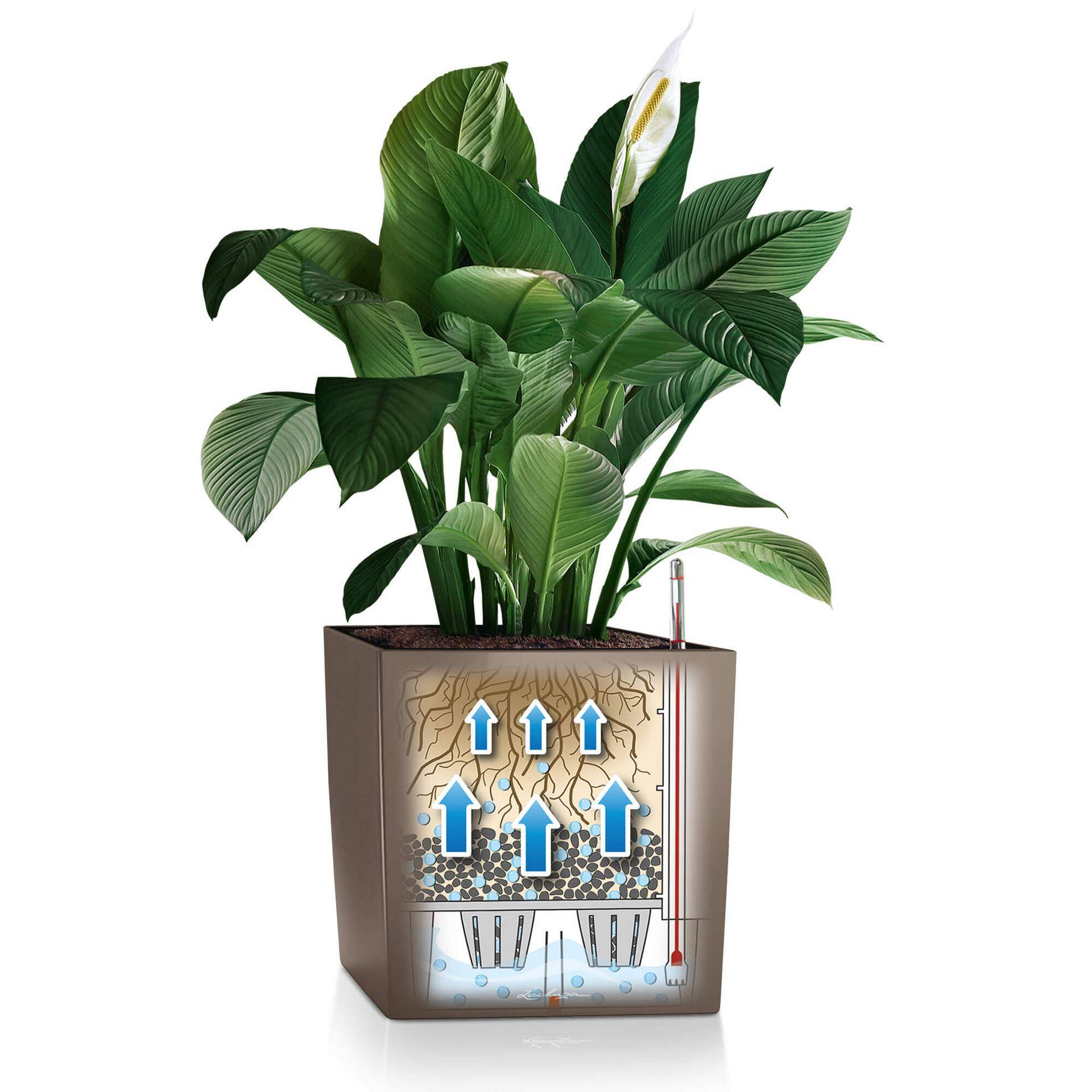

Кашпо с автополивом
Является довольно простой конструкцией, представляющей собой систему сосудов, в одном из которых имеется определенный запас жидкости, а в других — находятся растения. Увлажнение при этом способе происходит через почву.
Кашпо
Автоматические системы
Такие системы бывают различными по конструкции и комплектации.
Автоматическая система
Наиболее распространенные:
- Емкость конусовидной формы с жидкостью установлена в горшке и соединена под кашпо трубкой с индикатором уровня воды.;
- С разделяющим барьером — индикатором трубкообразной формы с делениями. По этим отметкам можно определить уровень наполненности. В систему также входит резервуар для воды, через который она попадает в нижнюю часть горшка.
Дополнительная информация. Данные устройства подходят только для определенных видов растений, у которых хорошо развита корневая система. Благодаря длинным корням, растение сможет вытянуть влагу из дренажного слоя, где расположен резервуар.
Поливалки
Для цветов с маленькими корнями подойдет другой способ орошения:
- автоматические поливалки,
- гидрогель,
- гранулированная глина,
- капиллярные маты.
Все эти приспособления продаются в свободном доступе в специализированных магазинах.
Гидрогель
Выбор автополива в основном зависит от количества цветов и того, какого именно они требуют ухода. Свой выбор лучше остановить на уже готовых системах микрополива, которые подключаются к водопроводу или имеют свой основной резервуар для жидкости.
Системы автополива, сделанные своими руками, помогут сэкономить хорошую денежную сумму. Единственное условие: перед отъездом необходимо проверить их работу и эффективность.
Капельный полив: что это такое
Капельное орошение может использоваться для различных растений, которые растут на открытом пространстве, в теплице. Вода может поступать из колодца с помощью насоса, из водопровода или бочки. Подача воды может выполняться при воздействии гравитации или принудительно. В первом случае жидкость поступает из бака по закону силы притяжения.
Для создания нужного давления в гравитационной системе бак должен находиться на высоте не менее 2 метров. Вода течет по трубам и их ответвлениям. От них вдоль рядов растений проходит капельная лента. В результате вода распределяется по необходимой территории.Подачу воды можно отрегулировать в строго отведенное время, даже когда на участке нет хозяев.
