Основные типы картофелекопалок
Любой картофелевыкапыватель предназначен для взрыхления почвы под кустами картофеля и транспортировки клубней с помощью зубьев на поверхность, где их остается просто быстро собрать руками.
Существует несколько видов картофелекопалок для мотоблоков, которые можно изготовить самостоятельно для выкапывания урожая на приусадебном участке:
- простые (стрельчатые однорядные, веерного типа) – по типу плуга;
- вибрационные, или грохотные;
- транспортерного типа (они так же однорядные);
- универсальные.
Простая копалка картофеля для мотоблока представляет собой плуг, к которому приварены направляющие стержни (стрелы). При врезании плуга в землю почва вместе с клубнями поднимается по стержням. При этом лишняя земля просеивается, а клубни остаются на поверхности почвы. Такая картофелекопалка можно устанавливать на минитрактор или любой мотоблок, например, Нева, МТЗ, Салют.
Веерная
Вибрационный (вибрационно-грохотный) картофелекопатель – это конструкция, где используется лемех и одна или несколько просевных решеток, опирающихся на колеса. Лемехом взрыхляется почва, которая вместе с ботвой и клубнями картофеля попадает на решетки. В процессе движения почва просевается, а клубни картофеля, отделенные от ботвы, высыпаются на поверхность обработанного рядка.
Вибрационная

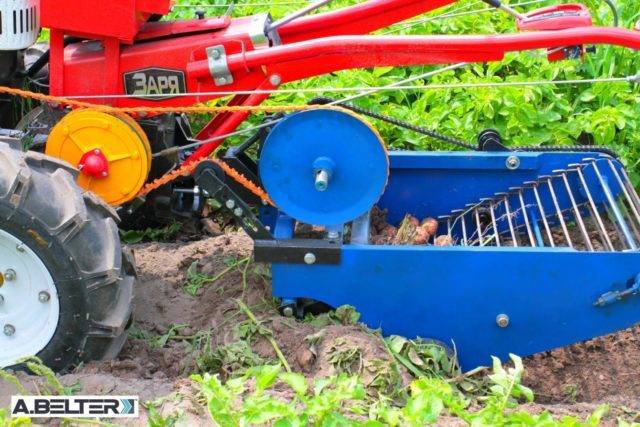

Транспортерная картофельная копалка для мотоблока представляет собой более сложный вариант, где почва с лемеха попадает на движущуюся ленту транспортера, оснащенного зацепным устройством. Это позволяет удерживать клубни на ленте, одновременно очищая их от грунта. Такой вид копалки более практичен, чем вибрационный, однако его использование целесообразно лишь для тяжелых почв.
Транспортерная
Универсальные картофелекопатели совмещают в себе несколько приспособлений из перечисленных видов – здесь все зависит от того, какие функции вы хотите придать своей картофелекопалке, изготовленной применительно для вашего участка.
Транспортёр для лучшей очистки
Копалка вибрационная упрощает подрезку слоя почвы с картофелем. Однако очистка клубней от остатков земли не всегда проходит успешно, поскольку срезанный пласт передвигается по прутьям под напором. Дополнительного воздействия нет, а прутья часто забиваются, что создаёт неудобства в процессе копки — приходится делать остановки для очистки.
Транспортёр — это движущаяся часть в картофелекопалке, куда поступает грунт с клубнями. Этот механизм позволяет сепарировать срезанный слой. В результате клубни получаются чистыми, практически без налипшего грунта. Транспортёр можно направить в приёмный бункер, что избавит от ручного труда на поле.
В целом конструкция аналогична вибрационной копалке, только вместо прутьев стоит транспортёр. Его выполняют из металлических прутьев или трубок, которые расположены параллельно друг другу. Они устанавливаются в подвижный обод или цепь. Можно изготовить транспортёр из стальной сетки или резиновой ткани.
Механизм приводится в действие от вала сельхозтехники через редуктор. Далее крутящий момент передаётся через цепь или зубчатую передачу. Перед изготовлением подобного устройства лучше изучить заводские схемы. Народными умельцами представлено множество конструкций, и каждый стремится предложить что-то оригинальное, что усовершенствует механизм.
Шаги по созданию транспортёрной копалки:
- Изготовление рамы. Для этого используют стальной профиль с прямоугольным сечением.
- Нож-лемех делают из листовой стали.
- К каркасу крепят валики для ленты транспортёра.
- Собирают ленту транспортёра и устанавливают.
- Устанавливают кронштейны для редуктора и цепной или зубчатой передачи, после чего крепят сами устройства.
- Ставят колёса.
Самодельная копалка для мини-трактора при установке приёмного бункера позволит механизировать весь процесс сборки урожая. Главное, что для создания подобного устройства не нужно тратить много денег. Необходимый материал найдётся дома или на свалке. В крайнем случае можно воспользоваться старыми механизмами.
Originally posted 2018-07-04 07:46:29.
Разновидности и характеристика
Есть несколько видов картофелекопалок, отличающихся по таким параметрам:
- ширина захвата;
- конструктивные особенности;
- размеры;
- возможность работы на засоренном участке;
- способ очистки картофелин от грунта.
Грохотного типа
Принцип работы грохотной картофелекопалки для мотоблока состоит в том, что лепеха погружается в почву, захватывает её вместе с клубнями и поднимается. Картофель остаётся на решётке, а земля просыпается сквозь прутья. За один проход устройство обрабатывает небольшую площадь, и в этом его недостаток.
Веерная
Веерную конструкцию ещё называют стрельчатой, и она считается одной из простейших. Мотоблок продвигается по ряду, а специальные ножи подрезают землю глубже, чем залегают клубни. Картофель вместе с грунтом перемещается на прутья, и земля осыпается сквозь них. Копалка веерного типа хорошо показала себя на рыхлых, мягких грунтах. Недостаток — застревание ножей на неровном участке, из-за чего тормозится работа.
Веерная картофелекопалка
Транспортёрная
Составные части этой копалки — движущийся транспортёр и лепеха. Прежде чем копать картофель, нужно очистить участок от сорняков. Толстые стебли будут наматываться на движущиеся элементы и мешать работе устройства.
Копалка оснащена транспортёром и задними колёсами — грунтозацепами. Есть регулировка натяжения. При движении картофель перетряхивается, и грунт высыпается с платформы. Устройство присоединяется к мотоблоку зацепным элементом. Транспортёрная картофелекопалка для мотоблока не подходит для работы во влажном грунте.
Барабанная
Барабанный агрегат позволяет быстро выкапывать картошку на больших площадях. Составные элементы копалки:
- вращающийся барабан;
- лемех (нож);
- рама;
- колёса.
К раме с помощью шарнирного соединения крепится нож. Во время движения он подрезает пласт грунта вместе с клубнями. Барабан вращается, комки разбиваются, частицы почвы просыпаются сквозь прутья решётки. Картофель перемещается к краю барабана и падает на землю.
Барабанная картофелекопалка
Нож подрезает грунт на такой глубине, что захватывает весь картофель. Перемещаясь внутри барабана, клубни не повреждаются. Агрегат отличается высокой производительностью и позволяет убрать урожай почти без потерь.
Вибрационная
Опыт применения вибрационной копалки показывает, что качество уборки урожая по сравнению с простой веерной повышается на 10%.
Агрегат хорош ещё и тем, что им легко убрать с поля не только картофель, но и другие овощи:
- морковь;
- чеснок;
- свеклу;
- лук.
Вибрационную картофелекопалку для мотоблока и МТЗ изготавливают из запчастей от легковой машины. Используют карданный вал, ступицу переднего колеса и редуктор заднего моста. К металлической основе приваривают кронштейны, а к ним крепят подвижные элементы.
При работе мотоблока вал вращается, рычаг и шатун передают движение на вибростол. Кривошипно-шатунный механизм соединён с тягой, а лемех — с рамой и грохотом. Клубни скатываются и падают назад или вбок, в зависимости от того, куда наклонен вибростол.
Вибрационная картофелекопалка для мотоблока
Конвейерная
Конвейерные картофелекопатели навешивают на мотоблоки и тяжёлую технику. Они имеют сложную конструкцию с большим количеством движущихся элементов. За один проход копалка захватывает 2 ряда, клубни после уборки чистые и целые, готовые к закладке в хранилище.
Что необходимо для сборки самодельной картофелекопалки?
В качестве основы данного вида навесного оборудования обычно выступает сварная рама из металлических уголков. Толщина металла выбирается с учетом нагрузки, которую он будет испытывать.
Чем она больше, тем толще должен быть лист металла. Чаще всего применяют уголки, которые имеют габаритные размеры 63×40 мм. Также потребуется железный швеллер из прочного металла.
Идеально для данного случая подойдёт деталь, маркирующаяся номером 8. Помимо этого требуются листы металла различного размера, толщиной не меньше, чем 8 мм.
Если все будет соединяться при помощи болтов, следует приобрести необходимое количество метизов.
Также потребуются:
- цепь, которая будет передавать вращающий момент;
- колеса – металлические или резиновые, в зависимости от типа почвы, на которой придется работать;
- металлический барабан;
- газовая труба диаметром ¼.
Способ соединения – сварка или болт-гайка?
Существует два способа соединения отдельных деталей металлических конструкций (листов, уголков и других), которые вам придется использовать при конструировании картофелекопалки.
Способ контактной сварки при помощи электричества или газа – более эстетичный, но менее надежный в большинстве случаев.
При большой нагрузке на конструкцию, которая может возникнуть при использовании на твердой и каменистой почве, есть вероятность разрыва шва между металлическими конструкциями.
Другой способ – при помощи болта, контргаек и гаек. Используя такие крепежные элементы, можно достаточно прочно соединить металлическую конструкцию.
При необходимости конструкцию можно легко разобрать – например, если вам потребовалось перевезти картофелекопалку на дальнее расстояние.
Для соединения отдельных частей не потребуется специальное оборудование: достаточно дрели, сверла и пары ключей.
Транспортерные копатели
Транспортерные картофелекопалки отличаются от вибрационных тем, что в конструкции используется конвейерная лента, которая передвигается с помощью зубчатых колес. На ее поверхности земля отделяется от извлеченных клубней. Такие копатели доступны в навесной и прицепной версии с электронными компонентами.
Навесные транспортерные картофелекопалки (одно- и двухрядные) предлагают компании:
- Akpil;
- Bomet;
- Krukowiak;
- Group.
Еще один популярный производитель картофелекопалок – немецкая фирма Grimme, которая на протяжении многих лет реализует свою продукцию на украинском рынке сельскохозяйственного оборудования. В ассортименте этой компании модели WH 200 (подвесные) и WR 200 (прицепные).
Самостоятельное изготовление стрельчатой копалки
Самодельная картофелекопалка для мотоблока стрельчатого типа является простым видом навесного оборудования. В чём-то она похожа на культиватор. Чтобы её сконструировать, не нужно много материала и сложных инструментов. Операции по сборке просты и при минимальных навыках выполнимы любым хозяйственным дачником.
Необходимые материалы:
- швеллер из стали;
- соха — её можно вырезать из старой лопаты или пилы от циркулярки, но лучше взять качественную сталь толщиной не менее 5 мм;
- уголки из металла на 40 и 63 см;
- прутья из стали в количестве 8 штук — можно снять с отслуживших вил или сломанного садового инструмента, заменить арматурой.
Устройство в итоге должно получиться небольшого размера. Нужно сделать так, чтобы его было легко цеплять к мотоблоку «Нева». Подвижные части в стрельчатой копалке отсутствуют, поэтому ломаться нечему. Главное, чтобы сама конструкция выдержала и не треснула.
Порядок изготовления:
- Швеллер используется в качестве основания. На него монтируют прицепное устройство.
- На основание устанавливают соху.
- К сохе приваривают прутья, которые отделяют клубни от песка.
Недостатки устройства:
- Небольшая ширина полосы — около 25 см, из-за этого примерно на 15−20% увеличиваются потери урожая.
- Велик риск нанесения повреждений клубням от ножа.
Грохотная картофелекопалка для мотоблока
Грохотная картофелекопалка – одна из самых популярных. Она отличается сравнительно простой конструкцией, легко крепится к мотоблоку, но при этом позволяет быстро и без особых физических усилий собрать урожай.
Принцип работы грохотного устройства следующий: почва вместе с клубнями и ботвой с помощью лемеха подается на ствол. Он начинает вибрировать и земля просто просыпается сквозь щели решетки, а клубни падают на грядку ровными рядами. Все, что остается сделать – собрать урожай.
При изготовлении важно сразу делать все составляющие элементы качественно, так как от этого будет зависеть продолжительность эксплуатации устройства
Изготовление рамы
Первый этап изготовления – производство рамы. Для этого нужно взять металлическую трубу (размер 40*40 мм) и распилить ее на четыре части. Длина двух частей составляет 1200 мм, и еще двух – 800 мм.
Чертеж рамы грохотной картофелекопалки
Трубы нужно сварить между собой так, чтобы они образовали прямоугольник. Именно эта рамка и будет основой для будущего устройства. Дополнительно на раму нужно установить перемычки для установки вертикальных тяг управления (длина элемента соответствует четверти длины рамы) и еще два элемента – для установки колес. Крепежи для колес также делают из металлической трубы диаметром 30 мм и длиной 150 мм
Как сделать скатную доску и рало
Чтобы конструкция нормально функционировала, на раме нужно установить решетку (скатную доску), а под ней – рало. Начинать лучше именно с рала. Его изготавливают так:
- Подготавливают металлический лист размером 400*400 мм и толщиной 0,3 мм;
- Под стойками решетки делают два отверстия для крепления;
- Заготовку из металлического листа надежно фиксируют к стойкам с двух сторон;
- Еще один лист металла размером 700*700 мм и толщиной 0,4 мм приваривают к первом элементу (встык) и помощью кувалды придают ему необходимый изгиб и форму.
Скатная доска и рало картофелекопалки
Когда рало готово и установлено, к нему крепят решетку. Для этого берут металлический прут диаметром 10 мм и крепят одну его сторону к ралу, а другую выводят за пределы рамы, в направлении мотоблока.
Выбор колес для конструкции
Поскольку подобная конструкция не очень тяжелая, использовать можно практически любые колеса: тракторные, металлические или резиновые.
Преимущество следует отдавать небольшим колесам с тракторным протектором, так как они обладают самой высокой устойчивостью и проходимостью даже на влажном грунте.
Изготовление крепления
Соединять элементы рамы и решетки проще всего путем сварки. Но, выполняя подобные работы, следует учитывать несколько нюансов. Во-первых, приваривать перемычки к раме следует не посередине, а отступив примерно на четверть длины конструкции.
Во-вторых, для крепления стоек используют небольшую полоску металла длиной 0,4-0,5 мм. Ее крепят к стойкам сваркой под углом 45 градусов. Подвижные элементы конструкции проще всего крепить с помощью швелеров.
Необходимые инструменты
Для работы потребуются следующие материалы и инструменты:
- трубы из легированной стали диаметром 4 см;
- уголки «шестерки»;
- арматура толщиной 10 мм;
- цепь;
- шестерни;
- турбина;
- сварочный агрегат;
- разводной ключ;
- дрель;
- болты с гайками и контршайбами.
Хорошая сталь необходима для изготовления лемеха – она должна быть довольно толстой (не менее 4 мм). Конструкция имеет сварную раму, подвески, тяги, которые позволят регулировать динамические элементы – колеса и зацепы.
Сделать агрегат самостоятельно не представляет особой сложности. Такую картофелекопалку реально можно применять на любых, даже очень плотных почвах.
Самостоятельно умельцы конструируют картофелекопалки двух разновидностей.
Немного сложнее обстоят дела с созданием транспортерных и барабанных агрегатов, поскольку их конструкции будут немного сложнее, но технически реализовать создание таких агрегатов вполне реально.
Если собирать урожай приходится на обширных площадях, то стоит обратить внимание на грохотную или транспортерную картофелекопалку. Для дачного или садового участка в 10 соток может вполне подойти и веерная копалка
Недостатки всех картофелекопалок заключаются в том, что они «не вынимают» всего урожая. Клубни, которые растут в сторону от обрабатываемой полосы, не попадают в поле действия плуга.
