Ручная картофелесажалка своими руками: как сделать в деталях, чертежи

Самодельная картофелесажалка для мини-трактора

Однорядные и двухрядные картофелесажалки работают с мини-тракторами мощностью 18-25 лошадиных сил. В классическом исполнении картофелесажалка для трактора состоит из бункера для клубней, рамы, сошки-плуга для рытья борозды, креплений конвейерного типа для захвата клубней и дисков для заделки борозды.

1. Сошка-плуг формирует борозду.
2. Направляющие конвейера достают клубень из бункера и забрасывают в борозду.
3. Диски засыпают канавки.

В зависимости от мощности имеющегося трактора и объема посадочных работ картофелесажалку можно сделать как однорядной, так и двухрядной.

Изготовление

Начинают с установки рамы, изготовленной из швеллера 8 размера. К раме крепят лонжероны с поперечинами для образования каркаса.

Затем спереди каркаса сваркой устанавливают крепления для соединения с мини-трактором и приваривают к лонжеронам металлические элементы для крепления бункера. Внизу рамы монтируют сошник-плуг и колесную ось.

Бункер-емкость для картофеля выпиливают из фанеры и соединяют металлическими уголками. Для предотвращения повреждения картофеля, бункер желательно обить мягким материалом.

В принципе, бункером может стать любая емкость, например, бак от старой стиральной машины.

Колеса картофелесажалки должны быть широкими, чтобы не создавать излишней нагрузки на почву. Некоторые дачные умельцы советуют делать колеса из старых газовых баллонов, разрезанных поперек, и с приваренными на внешнюю сторону полосками металла для лучшего сцепления с почвой.

В качестве сеялки выступает металлическая труба с диаметром от 10 см, обрезанная по высоте.

Для картофелесажалки в паре с мини-трактором желательно предусмотреть и место помощника, который будет контролировать процесс.

Навесное оборудование для мотоблока Нева

Автомеханик, специализируется на С/Х технике

Люди, занимающиеся посадкой и сбором картофеля, прекрасно понимают и ощущают на себе все тяготы этого действия. Это тяжелый труд, затрагивающий много энергии, материальных и временных затрат.

Чтобы работа проходила быстрее и легче, была произведена разнообразная техника. Самое распространенное устройство – это мотоблок. Особенно часто фермеры и землевладельцы отдают предпочтение марке «Нева». Данные мотоблоки заслужили свою репутацию легкостью управления, продолжительностью использования без поломок.

Данный аппарат редко ломается

Конструкция картофелесажалки.

Для изготовления рамы нам потребуется профиль, возьмём к примеру 60×30, колёса можно сделать из газового баллона, просто вырезав из него пару колец по 100 мм, это и будут наши будущие колёса, либо из трубы, диаметром примерно 400 мм.

Ведущая звезда нам потребуется, примерно, 270 мм и 40 зубьев. Такие звёзды стояли раньше на комбайнах «Нива». Вторая звезда нам потребуется на 15 зубьев. Для них же подбираем цепь. Для двух бункерной картофелекопалки, нам, естественно, пару звёзд 40 зубьев, пару звёзд 15 зубьев и пару цепей.

Лопатки сделаны из проволоки (кругляка) 10 мм, круг диаметром 50-60 мм и снизу него приварены две дуги крест накрест, что бы картофель не пролетал и не застревал в лопатке. Бывают случаи, когда семенной картофель мелкий и лопатка захватывает по две клубни, что бы этого избежать, нужно либо картофель более однообразного размера собрать, либо сзади на картофелекопалке должен сидеть человек и пальцем смахивать лишний картофель, как в нашем случае.

Лопатки приварены с шагом 270 мм, от этого шага будет зависить расстояние между понасаженном картофелем.

Бункеры изготавливаются из каркаса, и листового металла 1.5 мм. Для того что бы картофель падал точно в грядку, с внешней стороны бункеров установлены трубы диаметром 100 мм с прорезью под цепь.

Выращивание картофеля – очень тяжелый труд. Его посадка, окучивание и уборка требует больших физических нагрузок. Особенно проблема обостряется, если площадь посадки превышает 15 соток. Чтобы хотя бы немного упростить себе работу, можно автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, работу может облегчить автоматическая картофелесажалка и картофелекопалка. Такое специфическое оборудование приобретается вместе с мотоблоком, но иногда цены на него превышают стоимость самого мотоблока, делая его не слишком доступным для широкого круга пользователей. Выходом из данной ситуации может стать изготовление данных приспособлений своими руками. Они довольно сложные, поэтому для их производства необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. О том, как изготовить картофелекопалку и картофелесажалку своими руками – далее в статье.

Картофелесажалка представляет собой прицеп к мотоблоку. Принцип ее работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря установленному на раме плугу, устройство делает лунку установленной глубины. Затем по цепному конвейеру, который вращается благодаря вращению колес картофелесажалки, посадочный материал подается из бункера лунку. После этого установленные в хвостовой части рамы два диска закапывают лунку с высаженным картофелем.

Размеры картофелесажалки своими руками подбираются индивидуально в зависимости от мощности мотоблока. Благодаря точному подбору расстояния между подающими чашами конвейера, можно добиться равномерной посадки клубней по всему ряду.

Основные части картофелесажалки к мотоблоку, сделанной своими руками:

• Рама. На ней устанавливаются все рабочие элементы агрегата. Рама изготавливается в виде сварной металлоконструкции из профильной трубы. Этот материал обладает достаточной прочностью, имея при этом небольшой вес. В носовой части рамы установлено прицепное устройство, которое обеспечивает сцепление агрегата с мотоблоком.
• Бункер. Предназначен для загрузки посадочного материала в агрегат. Выполняется в форме перевернутой пирамиды. Такая форма нужна для того, чтобы картофель постоянно осыпался вниз. Если этого не будет происходить, то некоторые чаши конвейера при движении окажутся пустыми, что приведет к неравномерной посадке. Для изготовления бункера используется тонкий листовой металл.
• Цепной конвейер. Выполняется из мотоциклетной или велосипедной цепи с приваренными на его поверхность чашами. Приводится в действие конвейер приводной звездочкой, установленной на валу колес. Сверху соединяется с натяжной звездочкой.
• Плуг. Устанавливается перед механизмом подачи посадочного материала. Его задача заключается в производстве углубления, в которое будет посажен картофель.
• Дисковые бороны. Устанавливаются под углом к оси картофелесажалки в хвостовой части. Они необходимы для закапывания лунки с посаженным картофелем.

Правила пользования

Посадка картофеля при помощи таких садовых приспособлений не представляет какой-либо сложности. В зависимости от своей конструкции картофелесажалка может перемещаться на колёсиках по выкопанной борозде или же вставляется непосредственно в лунку, где с помощью надавливания ногой на выполненную подножку открывается клапан и высаживается клубень, который потом автоматически или вручную засыпается землей.

Затем подобные действия повторяются снова и снова, что позволяет буквально за несколько часов полностью засеять картошкой участок в 10 соток и более. Преимуществом использования таких приспособление является отсутствие необходимости постоянно нагибаться, соответственно, провести такую посадку будет значительно проще, нежели вручную при помощи лопаты или мотыги.

Ручные картофелесажалки — это достаточно простые в исполнении садовые приспособления, которые смогут значительно упростить нам посадку картофеля на участке большой площади. Выполнить такое простейшее приспособление не составит труда, поэтому с такой работой справится каждый дачник. Также вы можете купить в магазинах уже готовые выполненные промышленным способом картофелесажалки, которые отличаются надежностью и простотой в использовании.

Изготовление сажалки своими руками

Создание агрегата начинается со сбора всех необходимых материалов, запчастей и инструментов. А также подготовки площадки, где будут проводить сварочные и другие работы.

Материалы и инструменты для изготовления

Сооружение картофелесажалки — дело непростое. Но домашним мастерам не составит труда сделать подобную технику. Для этого придётся собрать следующие детали:

• металлический уголок или профильная квадратная труба для рамы;
• ось с подшипниками для грунтозацепов;
• две шестерни и цепь для транспортёра;
• стальная проволока на 5—6 мм;
• любой конусный бункер или смастерить самому из жести;
• грунтозацепы (их делают из маленького газового баллона).

Кроме этого, должна быть обустроена площадка, где расположены тиски и сварочный стол для сборки и регулировки самоделки.

И также понадобятся инструменты:

• болгарка с набором отрезных дисков;
• сварочный аппарат постоянного тока с электродами;
• дрель, свёрла по металлу;
• прочий набор слесарного инструмента.

Теперь можно приступать к сборке, следуя инструкции и советам умелых мастеров.

Пошаговая инструкция по сборке

Чтобы сделать картофелесажалку своими руками, чертежи, необходимые схемы и подробные размеры должны быть заранее подготовлены

Важно знать порядок работ:

• Конструируют раму. Её сваривают габаритом 60 x 30 см из профильной трубы. Затем на неё монтируют ось со звёздочкой. Это будет основной привод сажалки.
• Изготавливают грунтозацепы. Их часто делают из газового баллона. Его разрезают по кругу и получают два кольца шириной по 8—10 см. Затем на них наваривают ступицы и крепят к оси посредством шпилек. Колёса должны быть съёмными.
• Мастерят бункер. Его изготавливают из листовой жести толщиной 1 мм или берут готовый от старой стиральной машины. Ёмкость должна вмещать примерно 30—40 кг картошки.
• Делают транспортёр. Он представляет собой цепь с наваренными ячейками диаметром 5—6 см.

Их делают из стальной проволоки и приваривают через каждые 8—9 звеньев, что позволяет укладывать клубни на расстоянии 30—40 см друг от друга в одном ряду. Затем крепят выгрузную трубу диаметром примерно 100—120 мм. По ней корнеплоды поступают непосредственно в борозду, поэтому нижний край трубы должен соприкасаться с бороздоделом. Теперь действуют так:

• Устанавливают крепление к мотоблоку. Его мастерят из швеллера или уголков. Этот узел должен регулироваться по вертикали для удобства сцепки с мотоблоком.
• Крепление окучника для засыпки лунок. Позади рамы устанавливают два диска, с помощью которых осуществляется укрывание картофелин почвой. Это приспособление напоминает обыкновенный окучник с регулируемыми углами поворотов.
• Устанавливают плуг для создания борозды. Его крепят к трубе транспортёра. Он работает по принципу рала, то есть рыхлителя почвы. Его мастерят сами или применяют плужок от сельскохозяйственных культиваторов. Задача плуга — делать борозду для укладывания картофелин.

Точно так же изготовляют картофелесажалку для минитрактора своими руками. Чертежи её широко представлены на сайтах самодельщиков. Как правило, она двухрядная, и поэтому имеет два бункера и два транспортёра. Принцип работы абсолютно аналогичен однорядной сажалки. Её мастерят как навесную, так и прицепную. Для среднего мотоблока она тяжеловата, так как в ёмкости загружают свыше центнера картошки. Её производительность позволяет сделать посадку клубней на 30 сотках за 1—1,5 часа работы.

https://youtube.com/watch?v=hSGLQiedgsM

Что такое картофелесажалка

Картофелесажалка — это специальное устройство, применяемое для точной и быстрой посадки картофеля. Такая техника очень востребована в фермерских хозяйствах.

Описание и характеристика устройства

Различные модели могут имеют дополнительные механизмы. Но у большинства агрегатов конструкции схожи:

1. Бороздорез. Это деталь, которая создает борозду для картофеля. Обычно применяют килевой вариант. Во время движения этот элемент раздвигает почву.
2. Рыхлители. Эти детали разрыхляют грунт, утрамбованный колесами или гусеницами трактора. Их закрепляют напротив колес на стальные стойки — позади всех элементов картофелесажалки.
3. Высаживающий механизм. Зачастую применяют элеваторный тип, который состоит из транспортировочного элемента и деталей захвата. Последние вычерпывают картофель со дна бункера и перемещают его в высаживающую трубку сошника.

Также бывают дисковые модели, где для перемещения картошки применяют ворошители клубней и встряхивающие створки. Ворошители находятся внизу бункера на выходе. Они сделаны в виде вращающегося вала с «кулачками», которые приподнимают створки и передвигают клубни.

Производительность картофелесажалки зависит от скорости передвижения. У тракторных моделей рабочая скорость составляет 4-10 км/ч. За один час такие агрегаты способны засадить картофелем до 1,3 га. Варианты, предназначенные для мотоблоков, имеют производительность до 0,2 га за час работы, то есть сотка площади обрабатывается примерно за 3-6 минут. Ручная посадка не даст такого результата.

Для чего она нужна

Благодаря картофелесажалке многократно ускоряется работа. Автоматически выдерживается расстояние между рядами и глубина посадки. Но применяют подобные агрегаты только на заранее подготовленном грунте.

Справка. Кроме высадки картофеля устройство способно выполнять и другие операции, например, вносить минеральные удобрения и протравливать клубни.

Особенности применения и преимущества

У самодельной картофелесажалки можно выделить такие преимущества:

1. Посадка становится легче, проще и быстрее, несмотря на структуру почвы.
2. Высадка производится на одинаковой глубине.
3. Клубни в ряду распределяются равномерно.
4. Устройство имеет высокую производительность при малой себестоимости.
5. Если использовать качественные материалы для изготовления агрегата, он прослужит многие годы.

На скорость посадки не влияет сорт картофеля. Благодаря устройству увеличивается урожайность, так как оно сажает клубни равномерно и на одинаковом расстоянии.

Картофелесажалка для минитрактора и мотоблока

Данное оборудование для посадки картофеля просто незаменимо для фермеров, так как позволяет сэкономить массу времени и труда. Конструкцию можно собрать по своему усмотрению с учетом размеров, чертежей и картинок (имеется в виду количество рядов)

Важно предусмотреть регулировку для расстояния рядов

Картинка картофелесажалки для мотоблока Фаворит

Картофелесажалку для мотоблока лучше всего использовать на прежде обработанных поверхностях. Глубина посадки так же должна регулироваться по размерам и чертежам. Навесное оборудование для мотоблоков широко используется для небольших дачных участков и для объемных полей.

Фото покупной картофелесажалки для мотоблока или минитрактора

Картофелесажалку можно применить не только конкретно для посадки картофеля, с ее помощью легко высаживать и другие овощи, главное, нужно выбрать правильную регулировку. Прежде чем приступать к изготовлению картофелесажалки необходимо сделать чертеж и подробные замеры. Чем бы ни являлся механизм, у него всегда должна быть своя рама, к которой будут крепиться все последующие детали. Иными словами рама – это основа.

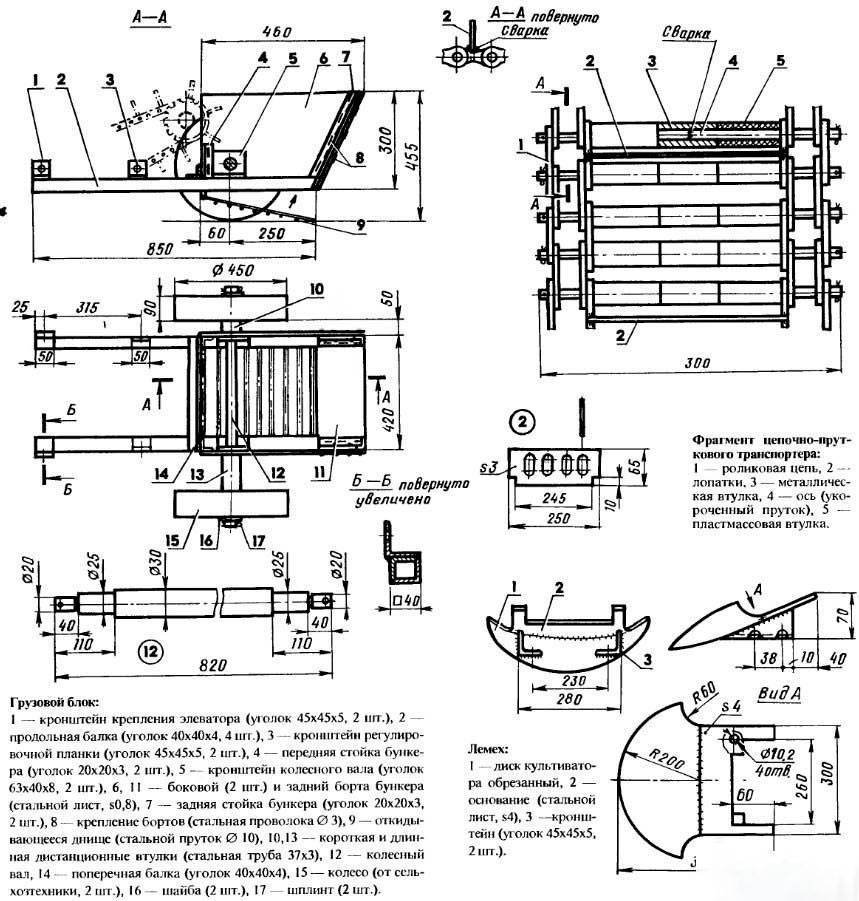

Чертеж картофелесажалки

1. В случае сажалки, в качестве рамы берется часть стального швеллера, из него делается что-то вроде пары лонжеронов, которые соединяются отрезками стали.
2. Впереди присоединяется с помощью сварки арка из стали, а так же два кольца, которые послужат в качестве крепления нижней тяги.
3. По бокам рамы крепятся пластинчатые опоры, которые будут семявыводящим механизмом.
4. После всего сделанного стоит закрепить раму стальными полосами.
5. Арку можно укрепить с помощью косынчастой накладки из стальных листов. Их стоит вырезать в форме треугольника.
6. Бункер цепляется к кронштейну при помощи болтов.

Картинка картофелесажалки для мини трактора

Как сделать бункер для картофелесажалки

Для того чтобы изготовить вместилище для сыпучих материалов, нужна фанера толщиной примерно 1 мм. Вырезать детали нужно лобзиком по чертежам, картинкам или готовым шаблонам. Затем все обрабатывается олифой. Уже готовое изделие можно покрасить краской, но стоит учитывать, что она должна быть водостойкой. Внутреннюю часть бункера стоит застелить резиной, это поможет избежать деформации клубней.

Чертеж картофелесажалки

Затем к раме присоединяется болтами держатель. Ось должна состоять из трубы. При выборе смотрите, чтобы у нее были утолщенные стены, так как раме придется брать на себя немалые нагрузки. Когда механизм будет полностью собран, нужно будет заварить штифты.

Смотрите видео: Картофелесажалка своими руками для мотоблока

Картофелесажалка для мотоблока своими руками собрана. Надеемся, что размеры, чертёж, картинки и видео помогут вам правильно собрать навесное оборудование для минитрактора или мотоблока любой модели. Облегчите себе ведение фермерского хозяйства, изготовив дополнительные приспособления самостоятельно.

Изготовление сажалки своими руками

Создание агрегата начинается со сбора всех необходимых материалов, запчастей и инструментов. А также подготовки площадки, где будут проводить сварочные и другие работы.

Материалы и инструменты для изготовления

Сооружение картофелесажалки — дело непростое. Но домашним мастерам не составит труда сделать подобную технику. Для этого придётся собрать следующие детали:

• металлический уголок или профильная квадратная труба для рамы;
• ось с подшипниками для грунтозацепов;
• две шестерни и цепь для транспортёра;
• стальная проволока на 5—6 мм;
• любой конусный бункер или смастерить самому из жести;
• грунтозацепы (их делают из маленького газового баллона).

И также понадобятся инструменты:

• болгарка с набором отрезных дисков;
• сварочный аппарат постоянного тока с электродами;
• дрель, свёрла по металлу;
• прочий набор слесарного инструмента.

Теперь можно приступать к сборке, следуя инструкции и советам умелых мастеров.

Пошаговая инструкция по сборке

Чтобы сделать картофелесажалку своими руками, чертежи, необходимые схемы и подробные размеры должны быть заранее подготовлены

Важно знать порядок работ:

• Конструируют раму. Её сваривают габаритом 60 x 30 см из профильной трубы. Затем на неё монтируют ось со звёздочкой. Это будет основной привод сажалки.
• Изготавливают грунтозацепы. Их часто делают из газового баллона. Его разрезают по кругу и получают два кольца шириной по 8—10 см. Затем на них наваривают ступицы и крепят к оси посредством шпилек. Колёса должны быть съёмными.
• Мастерят бункер. Его изготавливают из листовой жести толщиной 1 мм или берут готовый от старой стиральной машины. Ёмкость должна вмещать примерно 30—40 кг картошки.
• Делают транспортёр. Он представляет собой цепь с наваренными ячейками диаметром 5—6 см.

Принцип работы

Конструкция определяет ручную регулировку глубины сажалки и интервала высадки картофеля, то есть предусматривает организацию всего процесса на свое усмотрение.

Перемещение осуществляется с помощью любой самоходной техники, но вес копалки сосредоточен на колесах, которые тоже имеют ряд обязательных особенностей. Они должны гарантировать качественную сцепку с грунтом, чтобы перемещение в пространстве имело непосредственную связь с конвейерным механизмом.

Плуг или сошник делают борозду определенной глубины. После того как клубни картофеля оказываются непосредственно в грунте, диски, установленные под специальным углом, загребают землю и выравнивают почву на посадочном участке.

Ознакомьтесь с такими сортами картофеля, как «Киви», «Удача», «Гала», «Розара», «Ирбитский», «Королева Анна», «Голубизна», «Адретта».

В результате получается грядка с постоянным значением плотности посадки и дистанции между рядами. Вся эта конструкция проста в обслуживании и надежна в работе.

Если рассмотреть весь цикл тяжелого ручного труда, от которого избавляет применение данного аппарата, то вопрос будет состоять лишь в том, покупать ее или сделать картофелесажалку непосредственно своими руками.

Посадка картошки под плуг мотоблоком

Есть еще один способ посадки картошки мотоблоком: под плуг. Производители предлагают 2 вида этого оборудования:

• однокорпусный;
• плуг-окучник с лемехом V-образной формы.

Техника посадки с применением данных навесных элементов имеет свои отличия. Работа с однокорпусным плугом состоит их нескольких повторяющихся действий:

1. Устанавливают на мотоблок плуг.
2. При помощи болтовых соединений придают лемеху такое положение, чтобы он погружался в грунт на требуемое расстояние: 10-15 см.
3. Проходят с плугом один ряд, формируя борозду.
4. Укладывают в углубление клубни, выдерживая между ними расстояние 20-25 см.
5. Разворачиваются на краю поля и проходят с плугом следующий ряд так, чтобы борозда была полностью засыпана грунтом.
6. Разворачиваются и начинают пропашку следующей борозды на расстоянии 60-65 см от первой.

Сложность этого способа посадки в том, что положение однокорпусного плуга нелегко отрегулировать. Мотоблок все время идет под уклоном, т. к. одно его колесо находится на мягком вспаханном грунте, а второе — на целине.

Техника посадки с плугом-окучником с V-образным лемехом:

• участок под посадку картофеля вспахивают, нарезая борозды на расстоянии 60-65 см так, чтобы при формировании каждого следующего углубления мотоблок шел вдоль кромки предыдущего ряда;
• укладывают клубни в борозды;
• выполняют засыпку траншей, устанавливая мотоблок так, чтобы его колеса проходили по двум рядом расположенным бороздам, а плуг находился в междурядье.

Как сделать самому

Если вы не можете приобрести картофелесажалку для минитрактора или мотоблока, то его стоит сделать собственноручно. Тем более изучив специальную литературу и пообщавшись с людьми, которые имеют опыт в таком сооружении, сделать это не составит труда даже тем, кто не имеет определенных навыков и технических знаний. Прочитайте и нашу статью на эту тему.

Самодельная

Основа для любой техники является рама. На нее и должны быть прикреплены все части агрегата. Варится такая рама из восьмого швеллера. Основа для конструкции – это пара лонжеронов, что должны быть соединены благодаря трем поперечинам.

К лонжеронам должны привариваться специальные арки, с крепительными вилками.

Бункер

• Объем его должен быть 190 литров. Изготавливают его из фанерных листов толщиной 0.12 см. Все детали крепятся благодаря стальным уголкам.
• Бункер должен быть обработан олифой или водостойкой краской.
• Внутрь устанавливается прокладка из резины, чтобы картофель во время посадки не повреждался.
• Затем к раме будущего агрегата при помощи болтов крепят держатель рыхлителя и колесную ось, что имеет характерные сборные особенности.
• За основу оси можно взять стальную или чугунную трубу, что имеет толстые стены.
• В конец трубы вставляют шипы или цапфы, которые продаются в магазине или вытачиваются на станке.
• Потом в трубе делается отверстие, через которые после установки вставляют штифт, что удерживает шипы.
• Когда полная сборка уже проделана, штифт заваривается. Колеса крепятся прижимами из стали и четырьмя болтами М16.

Бункер

Колеса

• Чтобы сделать колеса для агрегата, необходимо взять стальные листы. На изготовление колес вы потратите больше всего времени, но это оправдает себя во время работы, так они будут сделаны в виде широкого цилиндра, неспособного сильно уплотнить грунт.
• По краям рамы привариваются опоры семяпроводов, а также стойки, к которым будут прикреплены заделывающие диски.
• Металлические диски должны стать основой для будущего колеса. На них должны быть изогнутые наружу зубчики, чтобы колеса лучше сцеплялись с грунтом во время посадки. В свободном пространстве между дисками монтируется еще один диск, который изготавливается из доски, толщиной 0.55 см.
• Колеса оборудуют ступицами, на которые крепятся пара подшипников. Затем они монтируются на шипы, а чтобы на них не попадала грязь, необходимо использовать прокладки из войлока и специальные колпачки.
• Если у вас нет особого желания, можно не изготавливать колеса для самодельного агрегата, а взять резину от оборудования сельскохозяйственного типа.
• Держатель рыхлителей должен быть сварен из двух штанг в виде квадрата.
• Концы штанги оборудуются двумя стальными обоймами, внутри которых устанавливаются стойки лап культиваторного типа. При этом параметры обойм, при их изготовлении, должны быть подобран таким образом, чтобы зазор обоймы и установленной стойки культиваторной лапы не был больше 0,1 см.

  Сеятель

• Чтобы соорудить сеятель для агрегата необходимо взять трубу из стали или чугуна диаметром 100 мм. Толщина стенок трубы не должны превышать 30 мм, в противном случае она будет терять первоначальные характеристики под напором грунта.
• Снизу трубы монтируется бороздорез, что может изготовиться из стального листа.

Самодельная картофелесажалка 2 х рядная после установки и сваривания всех деталей должна быть окрашена водоэмульсионной краской.

Если вы планируете посадку картофеля на склонной поверхности, каждый задний щиток должен быть оборудован дополнительным противовесом. Это позволит увеличить скорость посадки картофеля в несколько раз.
