О минитракторе: технические характеристики, обзор, как сделать своими руками

Инструкция по эксплуатации

Первый запуск и обкатка

Для увеличения срока эксплуатации минитрактора Калибр, необходимо его обкатать, чтобы все детали притерлись и вошли в пазы. Процедура занимает около 8 часов. В это время нагружать двигатель можно только в половину его мощности. По завершению процедуры следует замените моторное масло.

Консервация

После завершения эксплуатации минитрактора Калибр необходимо поставить его на консервацию:

• Поставить в закрытое сухое помещение;
• Слить жидкости;
• Протереть от грязи;
• Снять аккумулятор и свечи зажигания.

Обслуживание

Дизельное топливо, на котором работает минитрактор должно быть чистым, без примесей.

Для смазывания мотора используются полусинтетические масла с классификаций 10W-30. Для трансмиссии рекомендуется применять Тап-15В или ТАд-17и. Замена трансмиссионного масла должна происходить через каждые 500 часов пробега, а моторного каждые 200 часов.

Если мини трактор не заводится, то следующие неисправности можно решить самостоятельно:

1. Проверьте наличие и качество бензина;
2. Убедитесь в рабочем состоянии топливной системы;
3. Проверьте состояние свечей зажигания, подсоединение электродов к ним и всю систему пуска;
4. Проведите настройку пропорции топливной смеси в карбюраторе;

Если от минитрактора идет сильная вибрация:

1. Низкое качество дизеля и смазочного материала;
2. Расшатанность болтов;
3. Неверная агрегация навесного оборудования;
4. Сбои в работе карбюратора;
5. Изношенность приводных ремней;
6. Отходят контакты от свечи зажигания.

Виды сменных насадок для культиватора

Культиватор для мототрактора можно оборудовать различными насадками.

Они делятся на несколько видов:

лапы – необходимы для вспашки грунта с одновременным удалением сорняков. Существует несколько видов этих насадок. Долотообразные приспособления предназначены для рыхления почвы на глубину до 15 см. Стрельчатые универсальные лапы используются для сплошной или междурядной вспашки грунта на глубину до 14 см. Приспособления этого типа хорошо справляются с измельчением земли и срезанием сорняков. Односторонние плоскорежущие лапы предназначены исключительно для срезания крупных сорных растений;

• боронки – насадки этого типа используются для обработки грунта между рядами и в защитных зонах;
• подкормочные ножи – применяются для рыхления грунта в междурядьях и одновременной заделки в грунт удобрений. Максимальная рабочая глубина составляет 16 см;
• игольчатые диски – предназначены для разрушения земляной корки и уничтожения сорняков. Глубина обработки составляет 4 см, а сдвиг грунта – 1–2 см;

• окучники – эти насадки применяются для нарезки гребней и уничтожения сорняков в междурядьях. Максимальная глубина обработки – 16 см:
• арычники-бороздорезы – используются в целях подготовки борозд для дальнейшего полива. Глубина борозд не превышает 20 см.

Все сменные насадки фиксируются на стойках культиватора посредством болтового соединения. Для продления сроков эксплуатации оборудования следует регулярно очищать его от сорняков и избегать контакта со слишком влажной почвой.

Как собрать мини-трактор своими руками?

После того как чертеж будет составлен, можно заняться подготовкой необходимых деталей. У вас должно быть в наличии следующее:

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

• Двигатель;
• Трансмиссия;
• Рама;
• Рулевое управление.

Не каждый владелец найдет в своем хозяйстве вышеперечисленные детали. Поэтому будьте готовы к тому, что вам придется пробежаться по толкучкам, а также заглянуть на сайты о продаже запчастей. Наверняка на одном из них вы обнаружите необходимые вам детали по бросовым ценам.

Рама

Для изготовления переломки чаще всего используют металлический швеллер №5 или № 9. Этот материал лучше всего подходит потому, что обладает необходимым запасом прочности на изгиб. На основе швеллера вам придется изготовить две полурамы методом сварки. После этого их соединяют друг с другом при помощи шарниров. В качестве крепежа можно использовать карданный вал грузовика.

Возможно, кому-то переломка не подойдет. В этом случае альтернативой может стать цельнометаллическая рама. В составе такой конструкции присутствуют следующие элементы: правый и левый лонжерон и передний и задний траверсы.

Для создания лонжеронов можно взять швеллер № 10. А чтобы изготовить заднюю и переднюю траверсы, можно воспользоваться швеллерами № 16 и № 12. Поперечная балка может быть выполнена из металлического бруса.

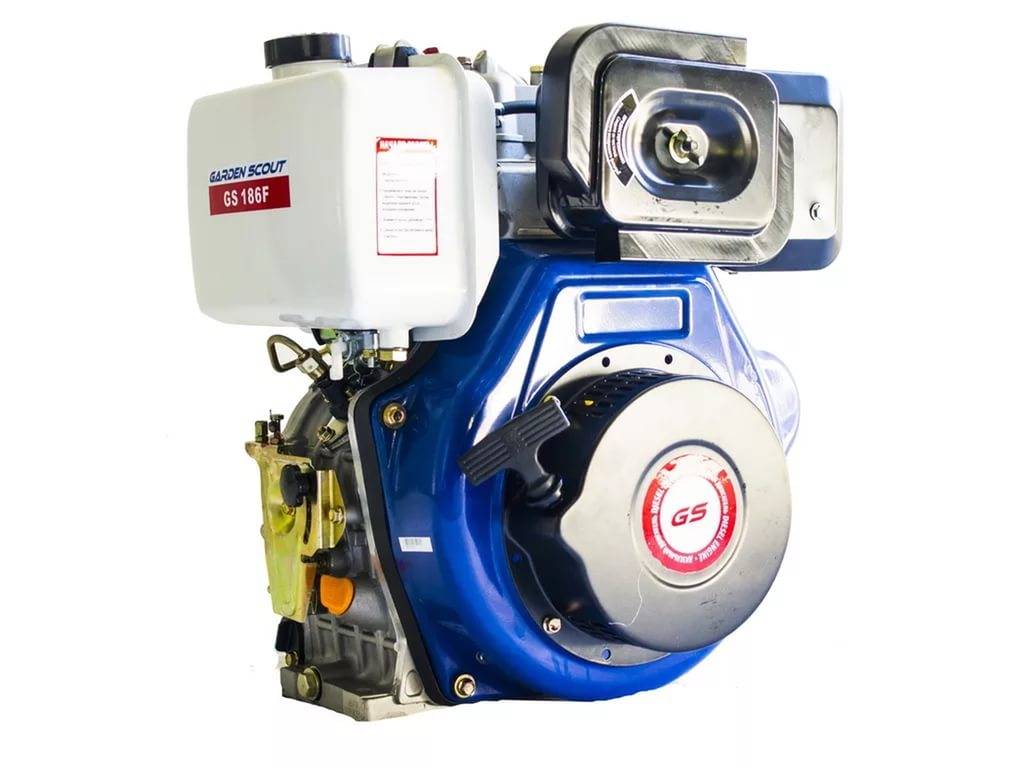

Двигатель

На самодельный мини-трактор можно установить любой двигатель, главное, чтобы он имел необходимую мощность. Чтобы самодельной технике было под силу справляться со всеми задачами, лучше всего ее оборудовать силовым агрегатом мощностью 40 л. с.

В большинстве случаев для самодельных минитракторов используют следующие типы моторов:

• М-67;
• МТ-9;
• УД-2;
• УД-4.

Также вместо них можно позаимствовать двигатель из отечественных легковых автомобилей марки «Жигули» или «Москвич».

В том случае, если вы решили придерживаться варианта 4×4, то вам придется доработать мотор М-67: необходимо увеличить передаточное число трансмиссии. Если этого не сделать, то мощность силового агрегата будет недостаточна для того, чтобы техника смогла двигаться. Также позаботьтесь о том, чтобы мотор был оснащен дополнительной системой охлаждения.

Трансмиссия

В качестве коробки передач и вала отбора мощности можно позаимствовать необходимые механизмы из автомобиля ГАЗ-53. Сцепление можно взять от ГАЗ-52. Имейте в виду, что эти узлы необходимо будет доработать. Одна из задач, которую вам необходимо решить на этом этапе — обеспечить синхронизацию сцепления с двигателем. Для этого выполняется сварка новой корзины сцепления, после чего ее дорабатывают, придавая необходимые размеры. Определенные манипуляции придется выполнить с маховиком двигателя, у которого нужно укоротить заднюю плоскость, а также создать отверстие в центре. Если в вашем хозяйстве имеется токарный станок, то вы без труда выполните эти операции.

Рулевое управление

Учитывая, что этот механизм предназначен для использования на мини-тракторе, у него должны присутствовать гидравлические цилиндры. В этом случае ваша самодельная техника будет более управляемой. Имейте в виду, что система гидравлики является сложным механизмом, поэтому изготовить ее самостоятельно в домашних условиях вы не сможете. Поэтому вам необходимо будет найти подходящую сельскохозяйственную технику и позаимствовать из нее имеющуюся там гидросистему. Для нормальной работы гидравлики в нее должно поступать масло, а потому вам необходимо раздобыть и насос.

Задний мост

Этот механизм вы можете позаимствовать у легкового или грузового автомобиля, после чего поставить на ваш самодельный минитрактор. Однако прежде вам придется его доработать: нужно уменьшить полуоси при помощи токарного станка. В том случае, если вы не найдете готовый мост, можно собрать его от разных машин. Имейте в виду, что роль ведущего будет выполнять задний мост. Поэтому для переднего можно использовать любой имеющийся механизм, главное, чтобы он соответствовал нужным размерам.

Колеса

Подыскивая колеса для минитрактора, учитывайте их радиус, который должен соответствовать целям использования техники.

• Если вы собираетесь перевозить с помощью этой машины грузы, то лучше всего выбирать диски радиусом от 13 до 16 дюймов.
• Если мини-трактор вам необходим, чтобы выполнять сельскохозяйственные работы, то на него рекомендуется устанавливать колеса 18–24 радиуса.

Предварительный этап конструирования

Из автомобиля Ока при конструировании берутся такие детали:

• Мотор;
• Трансмиссия;
• Колёсные полуоси;
• Рулевое управление.

В случае необходимости элементы можно заменить совместимыми, доработать некоторые соединения.

Минитрактор из мотоблока Ока конструируется на основе швеллера № 6-8 или уголка 4х4 сантиметра. Количество необходимых материалов определяется по подготовленным чертежам с точными размерами элементов.

Нужно обзавестись следующими инструментами и материалами:

• Болгаркой;
• Сварочным аппаратом;
• Отвёртками и ключами;
• Листовым металлом;
• Покрышками и дисками с диаметром 13-24 дюйма;
• Сиденьем для оператора. Можно использовать не только автомобильное кресло, но офисный стул. Его закрепляют на раме агрегата.

Минитрактор переломка из мотоблока

Прежде чем приступать к работе, необходимо определить, на каком участке будут производиться работы с помощью мототрактора. Для обработки плотной и сухой почвы нужен тяжелый культиватор, поэтому двигатель должен обладать достаточной мощностью, а основание в виде рамы должно быть прочным, чтобы выдерживать вес всех узлов и дополнительную нагрузку при работе.

Для того, чтобы сделать минитрактор переломка своими руками, необходимо следующее:

• колеса
• навеска
• рулевой механизм
• педали
• водительское кресло
• мотоблок
• металлические трубы
• инструменты (дрель, болгарка, сварка)

Само название «переломка» указывает на особый тип рамы: она состоит не из цельного отрезка металлопрофиля или трубы, а разделена на две части. Такая конструкция увеличивает мобильность устройства, позволяет использовать минитрактор с прицепом.

Чертежи и размеры рамы:

Узел перелома можно изготовить из передней ступицы от любого автомобиля. Для крепления колес необходимо использовать укороченные мосты. Фото и видео с подробным разбором того, как правильно укоротить мосты, можно легко найти в интернете.

Для мини-трактора подойдет мотоблок с одноцилиндровым дизельным двигателем, который отличается экономичностью. Такой мотоблок лучше устанавливать спереди, что обеспечивает равновесие всего оборудования при эксплуатации.

Установка гидравлической системы и мотора

Минитрактор с двигателем не может работать без мотора – это понятно каждому. Наиболее эффективным вариантом для установки в качестве двигателя считается одноцилиндровый дизельный мотор, оснащенный водяным охлаждением.

Такой двигатель потребляет мало бензина, не подрывает равновесие техники и стоит не слишком дорого. На месте, где будет устанавливаться мотор, ставится крепежная система, которая, как правило, делается скользящей с целью упрощения регулировки и натяжения ремней.

Ременная передача осуществляет передачу усилий мотора колесам, а в качестве коробки передач может использоваться система из старого автомобиля.

После установки двигателя трактор оснащается системой гидравлики. Гидравлический набор должен включать в себя масляный насос, емкость для масла, гидроцилиндр и распределитесь.

Каждая составляющая соединяется с другой при помощи шлангов, устойчивых к маслу. Гидравлика также должна быть плавающей для обеспечения полноценной работы навесной системы трактора.

Branson 5220C

Преимущества

Внешний вид Большое количество скоростей Удобная кабина с отопительной системой Грузоподъемность

Недостатки

Цена

Branson 5220C можно отнести к категории наиболее дорогих. И это вполне объяснимо. Сельскохохяйственный полноприводный мотор позволяет обрабатывать большие площади. Мини-трактор сгодится для использования как на фермерском хозяйстве, так и в более масштабных проектах. Мотор работает полностью на дизельном топливе. Двигатель устройства имеет 4 цилиндра и его мощность достигает 55 л.с. Именно благодаря ей мини-трактор может разогнаться до 23,8 км/ч. Коробка передач мини-трактора имеет 24 скорости – 12 передних и 12 задних.

Внешний вид мини-трактора также приятно удивляет. Он несколько похож на трактор Grasshopper GH 220, но отличается от него качеством сборки. В надежности этого агрегата можно не сомневаться. Размеры составляют 331,6×132-182×236 см. Стоит отметить, что кабина здесь полностью закрытая, а ее высоту можно менять по своему усмотрению. То есть при заказе мини-трактора необходимо сразу указывать нужную высоту.

В кабине имеется полноценная отопительная система, а также кондиционер. Сидение максимально удобное для снижения нагрузки со спины водителя. За счет того, что кабина мини-трактора полностью герметична, на нем можно работать в любое время года.

Вес составляет 2015 кг, а максимальная грузоподъемность 1500 кг. Помимо всего прочего, на такой трактор можно крепить различные вспомогательные устройства вроде плуга.

Ход работы

1й этап – изготовление зубьев для рабочих колес

В зависимости от габаритов будущей конструкции, высоты самого минитрактора для этого нам понадобится до 600 мм проволоки с толщиной 0,5-0,7 см (на каждый элемент).

Количество стальных прутов рассчитывают исходя из длины окружности рабочего колеса. Они должны располагаться через каждые 10 см и нести еще один добавочный зуб.

2й этап – крепление к базовым дисковым элементам

Легче всего это сделать болтами. Сами диски можно изготовить из 4 мм стали в диаметре, который подойдет конкретно вам;

3й этап – агрегация колес на грабли

Берем подшипники и ступицы (можно от старого ВАЗа). Желательно брать конические подшипники, которые дадут большую герметичность этому рабочему узлу.

KUBOTA B7100

Преимущества

Качество сборки Многофункциональность

Недостатки

Отсутствие навеса

У данной марки есть мини-тракторы в нескольких сериях, представленные большим модельным рядом. Лишь одна серия мини-тракторов KUBOTA предназначена для подсобных хозяйств, остальные же разработаны для работы на более крупных площадях.

Страна производитель – Япония. Именно японцы стараются сделать свои устройства максимально эргономичными и экологичными.

KUBOTA B7100 имеет дизель на 16-25 л.с. Он практически не выделяет вредные газы в атмосферу, а также работает очень тихо. Техника оснащена мощным мотором с 3-мя цилиндрами. Коробка передач механическая. Клиренс всей линейки данной серии высокий и составляет 240 мм. Колея передних и задних колес регулируется в широком диапазоне. Трансмиссия на 9 скоростей. Также он оснащен двойной блокировкой. Максимальная скорость – 14 км/ч. Не такая большая, как у предыдущих моделей, но для базовых задач, а именно: коммунальных, сельскохозяйственных работ, вполне сгодится. Грузоподъемность достигает 310 кг.

Внешне мини-трактор выглядит аккуратно и компактно. Единственное упущение разработчиков заключается в отсутствии навеса от дождя. В связи с этим время работы ограничивается погодными условиями.

Советы по изготовлению оборудования

Для того, чтобы изготовление самодельного культиватора для минитрактора прошло быстрее, необходимо придерживаться ряда важных рекомендаций по его сборке и эксплуатации.

В их число входит:

• все используемые для изготовления оборудования материалы следует предварительно обработать антикоррозийным средством. Если не сделать этого, то содержащаяся в почве влага начнет воздействовать на металл, и он станет ржаветь;
• сменные плоскорежущие лапы имеют ширину захвата, составляющую от 22 до 38,5 см. Стрельчатые универсальные насадки обладают той же шириной. Вместе с тем, между ними есть одно отличие, которое заключается в угле измельчения грунта. В универсальных приспособлений этот параметр составляет 25–30, а в плоскорежущих – 12–18 градусов;
• выровнять борозды, которые остались после применения лапы ножа, поможет прополочная или разрыхляющая лапа.

Сделать и использовать культиватор для минитрактора не так уж сложно. В числе преимуществ самодельного оборудования выделяется его низкая стоимость, приспособленность под конкретные потребности фермера и универсальность. Такой культиватор можно устанавливать на минитрактор Донг фенг, МТЗ и сельскохозяйственные машины других брендов. В процессе работы он будет показывать высокую эффективность и производительность практически при любых погодных условиях.

Возможности техники

В аграрной области данные машины способны сделать огромный объем работ. Благодаря своей маневренности и возможности присоединения дополнительного навесного оборудования собранный минитрактор переломка классика 4х4 своими руками справляется с такими операциями:

• глубокое вспахивание почвы;
• культивирование для удаления сорных растений;
• боронение определенных участков;
• осуществление посевных весенне-полевых операций злаковых культур;
• посадка/уборка картофеля.

В зимнее время мини трактор переломка также может не стоять в гараже, а выполнять уборку дорог от снега. К фаркопу крепят прицеп, помогающий в транспортировке грузов до нескольких сотен кг. Минитракторы в домашних условиях владельцы могут задействовать даже для стрижки газонов.

Технические характеристики минитрактора переломки

Собранный минитрактор своими руками обладает рядом позитивных характеристик, включая определенную экономию средств на приобретение. К плюсам самоделки относятся:

• компактные размеры транспорта обеспечивают его удобную эксплуатацию даже на небольших участках, а так как большинство хозяйств включают небольшие посевные площади, то собранный минитрактор переломка своими руками будет весьма уместен;
• самодельные аппараты с одноосным приводом или с полным в подавляющем большинстве случаев окупаются за один-два сезона, а впоследствии позволяют экономить на комплектующих;
• сельхоз новинки имеют достойные рабочие показатели, способные конкурировать в работе с заводскими моделями, так как сделать мини трактор мастер самостоятельно может с применением выбранных узлов и комплектующих, которые обладают большим запасом прочности.

Самодельный минитрактор переломка (с ломающейся рамой) 4х4

Стоит учесть, что самодельный минитрактор переломка 4х4 может обладать и недостатками. Минусы кроются в таких факторах:

• иногда затягивается процесс поиска необходимых узлов или отдельных деталей;
• в случае использования нестандартных элементов конструкции затрудняется проведение ремонта;
• собрать самодельный минитрактор 4х4 удастся при наличии соответствующего набора инструментов и владении навыками работы с ними;
• частые поломки могут возникать из-за использования старых б/у технических узлов.

Сборка рамы

Рамная конструкция является оптимальной для самоделки, собранной в гараже. Ключевыми деталями для нее являются продольные лонжероны и пара поперечных траверс. Лонжеронные балки предпочтительней выполнить в трехступенчатом виде из десятого швеллера, а для траверс подойдет шестнадцатый квадратный профиль вереди и двенадцатый сзади.

Габариты машины с ломающейся рамой

Важно в процессе сборки обеспечить возможность поворота передней полурамы относительно задней полурамы на определенный угол. Для этого подойдут автомобильные шарниры от грузовиков

В большинстве случаев используются обрезанные карданные валы. Они при складывании под углом продолжают передавать вращение.

Мотор и сцепление для минитрактора переломки

После сборки рамы приступают к монтажу силового блока. Рекомендуется для машин с приводом на одну ось брать движки из интервала 15-30 л.с., а для полноприводной переломки оптимальным решением будет двигатель с мощностью 30-40 л.с. Предпочтение стоит отдавать дизельным агрегатам с водяным охлаждением. Они более тихие в работе, чем аналоги с воздушным отводом излишков тепла.

Кинематическая схема

В качестве готового решения допускается монтаж на раму двигателей от мотоблоков или старых автомобилей. Встречаются чертежи, где центральное место занимают силовые установки от таких моделей:

• мотоблок «Нева»;
• модель с мотоблоком «Зубр»;
• самоделка из мотоблока «Кентавр» и пр.

В качестве минимальной выхлопной системы может участвовать опустошенный металлический огнетушитель, внутрь которого набили металлическую стружку от токарного станка. Если используется в конструкции моторчик с воздушным охлаждением, то в нижней стыковочной области можно часть перегородок устранить

Также важно обеспечить наличие крепежных отверстий для фиксации силового узла

Двигатель УД-2

Следующим этапом за монтажом двигателя идет установка раздаточной коробки и коробки скоростей. Приемлемым вариантом служит выбор их от ГАЗ-53. Для качественной стыковки сцепления с мотором придется переделывать маховик. В такой ситуации понадобятся токарные работы.

Срезается задняя часть, излишки с приливами. В центре растачивается отверстие под новый вал. Кожух корзины сцепления оптимизируется по габаритам в нужные размеры.

Модели МТЗ

Многие обладатели мотоблоков упрощают себе жизнь, и делают из него минитрактор. Для этого лишь необходимо провести его.

Все мотоблоки МТЗ достаточно большие и мощные. Поэтому их можно использовать как базу для переделки в трактор. Даже старая 5 версия пригодна для этих целей. Она была сделана еще в советском союзе, где упор был сделан именно на качество.

Исходя из конструкции, легче всего переделать МТЗ-09Н или МТЗ-12.

Необходимо четко следовать всем схемам и чертежам. Поскольку в противном случае Ваш минитрактор будет работать неправильно.

Это самые мощные и тяжелые представители семейства Беларусов. Но более популярна именно 9 модель, поэтому чаще всего переделывается именно она.

Если с другими мотоблоками можно сделать 3-х колесный вездеход, то с МТЗ так не получиться. Он оснащен двухцилиндровым дизельным двигателем. Поэтому рекомендуется использовать только 4 колесные варианты.

Монтаж двигателя и гидравлики

Самым выгодным вариантом для переделки мотоблока в самодельный четырехколесный трактор считается одноцилиндровый дизельный мотор с водяным охлаждением — такой обычно ставят на китайские мотокультиваторы марки Скаут, Зубр и российскую Неву. Одноцилиндровый дизель экономичен, поэтому эксплуатация произведённого на его основе минитрактора не будет накладной. Его, как правило, размещают на передней части рамы, что позволяет небольшому трактору поддерживать оптимальное равновесие во время эксплуатации с дополнительным инструментарием. На месте расположения мотора устанавливают систему крепления, которую лучше сделать «плавающей» (скользящей), чтобы упростить регулирование и натяжение ремней.

Передачу усилия от мотора к задним колёсам самодельного трактора организовывают при помощи ременной передачи. Раздаточную коробку ВОМ, как и коробку передач, можно использовать со списанного автомобиля ГАЗ-53. Силовой агрегат самоделки монтируют таким образом, чтобы шкив ВОМ располагался в одной плоскости со шкивом, размещённым на задней оси минитрактора. Заодно намечают место для расположения педали сцепления. Ременную передачу закрывают защитным чехлом, чтобы избежать соскальзывания в процессе работы и сделать её срок службы более продолжительным.

После завершения основной работы на самодельный минитрактор с двигателем от мотоблока устанавливают гидравлический подъём. Комплект гидравлики переделки должен включать масляный насос, бачок для масла, гидроцилиндр и распределитель. Все составные части системы соединяются гибкими маслостойкими шлангами. Желательно, гидравлику сделать с плавающим режимом — это обеспечит полноценную работу навески мототрактора. Тогда и почвофреза будет работать как надо.

Весь модельный ряд тяжелых мотоблоков (Скаут , Угра, Нева и др.) — https://garden-shop.ru/motobloki.html

Затем производят установку водительского кресла, а так же фар и габаритов, если планируется передвижение минитрактора по автодорогам. Они обеспечат безопасность при эксплуатации транспорта в тёмное время суток и позволят избежать проблем с требовательными сотрудниками дорожных патрульных служб.

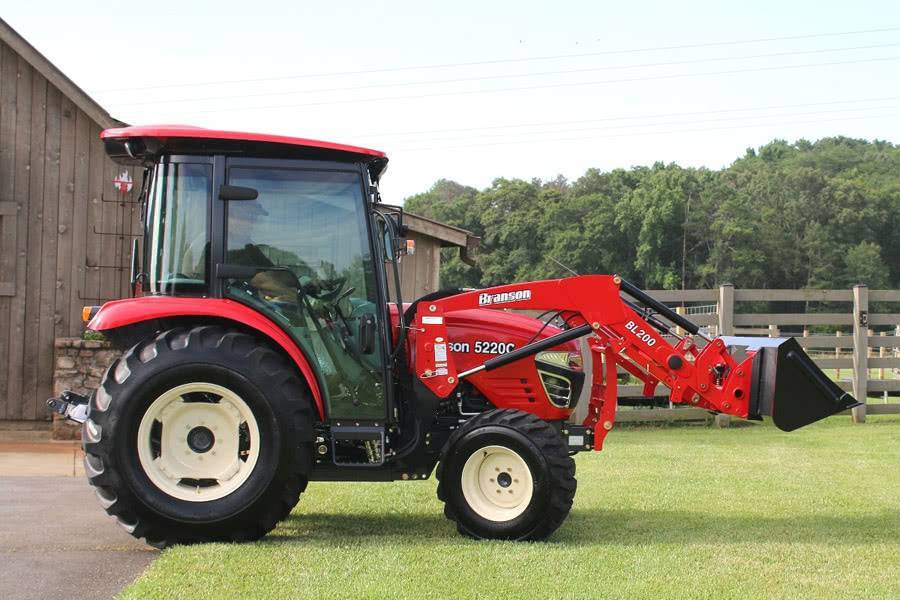

Branson 5220C
