О мотокультиваторах «Патриот»: бензиновые и электрические культиваторы «Patriot»

Навесное оборудование

Обзавестись разнообразным навесным оборудованием к культиватору — значит сделать ценное приобретение для подсобного хозяйства. Специальные приспособления в значительной мере повысят эффективность работы, избавят от тяжелого ручного труда. Для работы с ними не требуется каких-либо специальных знаний и навыков.

Чем мощнее мотокультиваторы Патриот, тем с большим количеством навесных приспособлений они агрегатируются.

Более функциональные модели культиваторов Patriot отлично работают в агрегации с навесными орудиями роторного типа: подметают территорию, убирают снег, скашивают траву.

• Фрезы (сабельные и “гусиные лапки”) используются для культивации всех типов почв, Они выполняются из сверхпрочной стали, которая прошла закалку. Количество ножей на почвофрезах может варьироваться от 3-х до 4-х.
• Адаптер — задний мост с сидением для водителя и сцепкой для навесного оборудования, превращает культиватор Patriot в минитрактор.
• При помощи сцепки к агрегату можно присоединить любое навесное оборудование.

• Косилки бывают роторного и сегментного типов. Их используют для покоса травы и заготовки сена.
• Гусеничные приставки используют для улучшения сцепления с землей, особенно в зимнее время.
• Грунтозацепы — это большие металлические колеса с наваренными металлическими ребрами. Они надеваются вместо транспортных колес.
• Плуги используется при первичной обработке целины, во всех остальных случаях лучше использовать почвофрезы, они не повреждают плодородный слой почвы.

• С навесной тележкой возможно перевозить грузы весом до 400 кг.
• Полольник поможет в прополке междурядий, избавит посевы от сорняков.
• С помощью картофелесажалки и картофелекопалки можно облегчить процесс посадки и уборки овощей.
• Насос используется для полива на больших земельных участках.
• В зависимости от типа грунта, для облегчения культивации устанавливают грузы-утяжелители.

Это интересно: Как переделать двигатель мотоблока с 80 на 92 бензин, самостоятельно

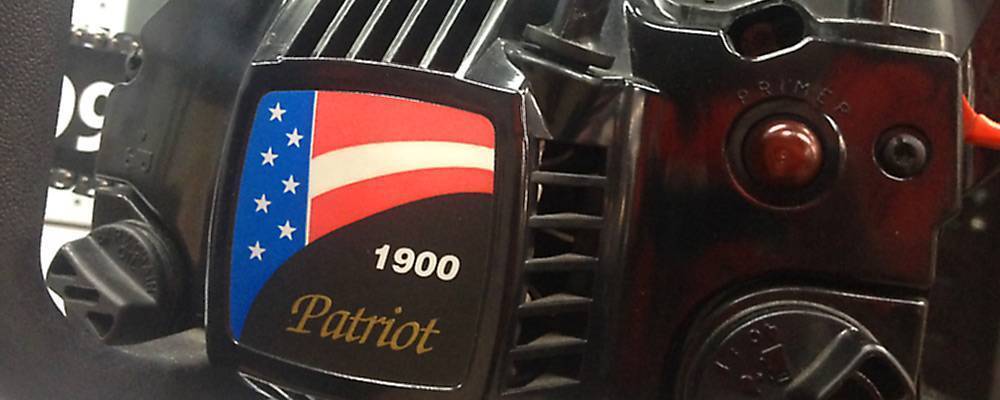

Бренд Patriot — история появления

Компания Patriot была основана в 1973 году американским инженером Энди Джонсоном, который после своего увольнения открыл собственное дело и создал компанию по ремонту техники для садовых работ.

Компания активно развивалась, выпускала собственные продукты, в том числе и смазку для техники под маркой PATRIOTS. Название было придумано Джонсоном не случайно, а в честь любимого футбольного клуба.

В 1976 году Patriot заключил контракт на сервисные работы с компанией Home Depot.

С 1986 года производит расходные материалы совместно с Home Depot для садовой техники.

В 1991-1992 годах появляются первые двигатели для садовой техники и стартует производство бензопил GARDEN PATRIOTS.

С 1996 года разрабатывает новые, более мощные двигатели и расширяют линии смазок для запчастей.

В 1997 году разрывает контракт с Home Depot и образовывает самостоятельный бренд PATRIOT.

С 1999 года продукция Патриот появляется в России. Этому способствует компания Гарден Трейдинг. Она же регистрирует торговую марку Патриот Гарден в России.

В 2011 году Гарден Трейдин возвращает торговой марке Патриот ее изначальное имя.

Ассортимент техники расширяется, ведется производство различных типов оборудования в России, Китае, Италии, Корее.

Продолжается все разработкой единого дизайна в 2012 году для узнаваемости бренда Патриот.

В настоящее время открыты представительства компании в Украине, Белоруссии, работает множество сервисных центров на всем охвате РФ.

Компания Патриот выпускает собственную линию смазочных материалов, кроме того, происходит выпуск различного электро- и бензооборудования, строительной, силовой и садовой техники.

Обзор модельного ряда культиваторов Патриот

Семейство культиваторов Patriot представлено множеством различных модификаций мощностью в пределах 1,39-7 л.с. Бензиновые двигатели, устанавливаемые на мотокультиваторы Патриот, имеют звучные американские названия: Dakota, Oregon, California, Denver, Florida. Электрический культиватор Патриот носит имя, несомненно, Tesla. Да и сами культиваторы имеют запоминающиеся названия: Победа, Урал, Волга и т.д.

Мотокультиваторы Patriot отличаются рядом преимуществ, которые выделяют их перед аналогичными моделями других торговых марок:

• Оснащение червячными и цепными редукторами значительно продлевает эксплуатационный срок мотокультиваторов.
• Почвенные фрезы изготавливаются из высоколегированной стали, устойчивой к ржавчине, механическому воздействию.
• Благодаря вместительному топливному баку, агрегаты могут продолжительное время работать без дозаправки.
• Мотокультиваторы работают практически бесшумно, с пониженным уровнем вибраций.

Электрический культиватор Патриот Tesla

С возможностями электрокультиватора подробнее можно ознакомиться в видео обзоре:

Легкие бензиновые культиваторы Patriot

Линейка легких машин представлена моделями мощностью 2,9-4,5 л.с.

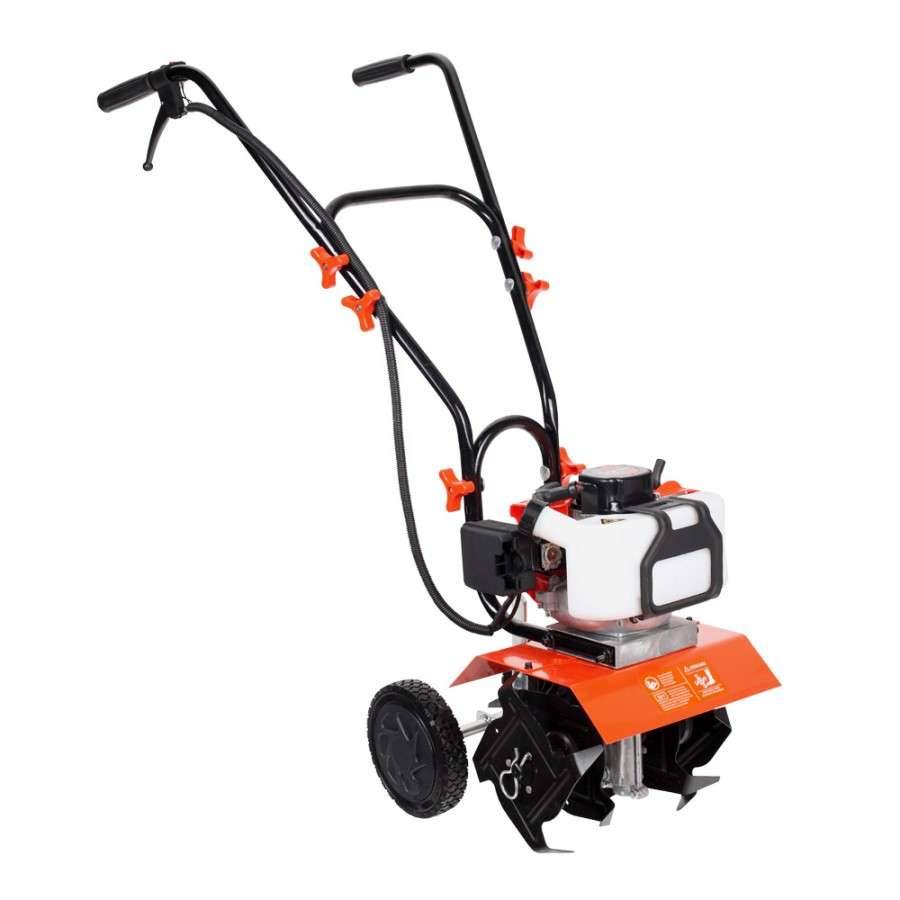

Патриот Денвер T 2030

Очень легкая модель с двухтактным двигателем мощностью 2,9 л.с. массой 15 кг, эффективно обрабатывает небольшие земельные участки с шириной захвата 24 см. на глубину 22 см. Для облегчения перемещения агрегат снабжен двумя опорными колесами.

Репортаж об особенностях модели, впечатлениях и отзывах о работе культиватора Патриот Денвер смотрите в видео обзоре:

Культиватор Патриот ALASKA

Легкая модель 4 л.с., с надежным цепным редуктором предназначена для обработки небольших земельных участков. Масса агрегата 35 кг, имеет 1 скорость вперед, выполняет вспашку на глубину 23 см полосы шириной 43 см.

Мотокультиватор Патриот Ока

Еще одна легкая машина 4 л.с.для рыхления легких почв – массой 43 кг, с параметрами обработки грунта: ширина захвата 42 см, глубина 26 см.

Культиватор Patriot Ладога

Агрегат мощностью 4,5 л.с. с большим запасом прочности обеспечивает вспашку несложных грунтов полосой 50 см на глубину 30 см, масса машины 30 кг.

Мотокультиваторы Patriot средней группы

К модификациям этой группы относятся культиваторы Patriot Аризона, Флорида и линейка Garden мощностью 6,5 л.с. — Даллас, Кентукки, Калифорния.

Культиватор Patriot Arizona

Мощность агрегата 5 л.с., он предназначен для приусадебных участков, огородов. Обеспечивает вспашку почвы шириной 56 см на глубину 20 см, оснащен датчиком уровня масла, который в автоматическом режиме предотвращает запуск мотора без масла.

Эта сельхозмашина выделяется наличием датчика уровня масла. Ширина обработки земли 80 см.

Мотокультиватор Patriot Garden California

Культиватор предназначен для вспашки средних и больших площадей на протяжении длительного времени. Имеет коробку передач со скоростями 1вперед/1назад, ширина культивации 80 см при глубине 18 см. Доступно агрегатируется с разнообразным навесным оборудованием.

Особенности использования мотоблока

Все мотоблоки адаптированы под использование бензина марки АИ с октановым числом 92 или 95. Дизельные модели, соответственное, используют любое дизельное топливо. В качестве масла для двигателя рекомендуется использовать EXPERT SAE 10W-40 или SPECIFIC SAE 5W-30, а для редуктора трансмиссионное масло Patriot HYPOID 80W85.

Желательно в моторе производить замену масла каждые 100 часов эксплуатации, а в редукторе каждые 50 часов. Заливать необходимо столько, сколько указано в инструкции. Недолив грозит выключением двигателя, а перелив – спровоцирует повышенный расход смазочного вещества.

Регулярное проведение технического обслуживания продлит срок эксплуатации мотоблока, поэтому помимо ежедневного осмотра придерживайтесь плана проведения ТО, обозначенного в инструкции.

Обкатка

Перед первичным запуском мотоблока является необходимым проведение обкатки, которая не занимает много времени. Однако выполнять ее необходимо придерживаясь следующих действий:

1. Включить двигатель и оставить работать на 30 минут. Он должен работать ровно и тихо, без посторонних шумов и перебоев.
2. Через 30 минут выполнить кратковременную прогазовку.
3. После завершения обкатки необходимо слить все использованное масло и залить новое.
4. Проверьте агрегат на наличие утечек.
5. Использовать мотоблок на полную мощность можно только через 20 часов эксплуатации, когда все детали приработаются в достаточной степени.

Следующие работы необходимо выполнять перед каждым использованием:

• Очистить от пыли и грязи;
• Осмотреть мотоблок и выявить возможные утечки;
• Удостовериться в наличии необходимого количества масла и топлива;
• Убедиться, что воздушный фильтр чист;
• Проверить натяжение приводного ремня;
• Закрепить все болтовые соединения.

Подготовка к длительному хранению

Для подготовки мотоблока к зимнему хранению необходимо выполнить следующие действия:

1. Удалить всю грязь с внешних частей мотоблока;
2. Слить бензин и масло с баков и просушить их. Либо, как вариант, полностью заполнить новым топливом и смазкой, чтоб избежать коррозии;
3. Все покрашенные элементы протереть тряпочкой, смоченной в масле, чтобы избежать возникновения коррозии;
4. Тщательно очистить воздушные фильтры.

1. Двигатель не запускается. Причины могут быть различными. Для этого необходимо проверить кран подачи топлива, уровень бензина, свечу зажигания или провод, подходящий к свече.
2. Не набираются обороты. Проверить контакты на свече зажигания, воздушный фильтр, карбюратор требует настройки или необходимо заменить старый бензин на новый.
3. Причиной сильной вибрации могут быть расшатавшиеся крепления фрез.
4. Неустойчивая работа двигателя связана с загрязнением воздушного фильтра.
5. Фрезы не вращаются. Необходимо проверить, не заблокированы ли они посторонними предметами. Отрегулировать трос сцепления.
6. Двигатель глохнет. Залить новый бензин, проверить воздушный фильтр или свечу зажигания.

Модельный ряд

В зависимости от предназначения, у потребителя есть огромный выбор различных модификаций культиваторов Patriot мощностью от 1,9 л.с. до 7 л.с. Компания изготавливает машины с бензиновым двигателем, наиболее популярные версии Denver, Florida, Oregon, California, Dakota, с электродвигателем – Tesla.

Легкие мотокультиваторы

Самая компактная модель – культиватор Патриот T2030 Денвер мощностью 2,8 л.с., без заднего хода, весом всего 15 кг.

Это отличный вариант для рыхления междурядий и прополки сорняков. Благодаря специфической антивибрационной системе удается избежать неприятных ощущений при эксплуатации культиватора.

Культиватор Patriot Ладога мощностью 4,5 л.с. способен обрабатывать плотный грунт. Он оснащен 4 саблевидными фрезами, дисками-кромкорезами, имеет широкую горловину топливного бака, регулируемый руль. С помощью дополнительного колеса облегчается передвижение машины. Масса культиватора Патриот всего 30 кг, что позволяет комфортно работать на нем даже женщинам.

Средние мотокультиваторы

Один из наиболее известных культиваторов — Patriot Arizona. Регулируемая ширина обработки до 58 см, глубина 30 см, датчик уровня масла, небольшая масса 42 кг – благодаря оптимальным техническим параметрам, культиватор является одной из любимых моделей дачников.

Культиватор Патриот Garden T 5,0/400F PG Alaska – малошумная модель с минимальным расходом топлива, отлично зарекомендовала себя в эксплуатации на средних участках. Исключительные технические характеристики дополняет малый вес машины — 31 кг.

Модели культиваторов мощностью 6,5 л.с.

К этой группе мотокультиваторов относятся модификации Флорида, Калифорния, Кентукки и Даллас.

Культиватор Patriot T 6,5/900 FB PG Florida обеспечивает ширину обработки почвы 80 см. Датчик уровня масла предотвращает несанкционированное включение двигателя.

Мотокультиватор Patriot T 6,5/900 FB PG Florida

Мотокультиватор Patriot T 6,5/800 FB PG California оснащен реверсом, обеспечивает большую ширину культивации 85 см. при глубине 26 см., эффективно выполняет вспашку, боронование, выкапывание картофеля, рыхление тяжелых почв на больших участках.

Мотокультиватор Patriot T 6,5/800 FB PG California

С прицепом может перевозить грузы. Маневренная машина оснащена электронным зажиганием, датчиком масла в картере, имеется регулировка рулевого колеса по высоте.

Культиватор Патриот Garden Т 6,5/600FB PG Kentucky имеет сходные характеристики с предыдущей моделью, отличается лишь меньшей шириной обработки почвы – 60 см.

Одним из преимуществ культиватора Patriot T 6,5/700 FB PG Dallas является высокая маневренность при рыхлении почвы и удалении сорняков. Ширина обработки составляет 60 см. при глубине 20 см.

Значительно расширяют функциональный потенциал культиватора реверс и система рулевого управления, работающая в четырех позициях. При необходимости оператор может передвигаться за работающей техникой, не затаптывая только что обработанную почву, а перемещаясь параллельно ходу машины.

Тяжелые культиваторы

К этой подгруппе относятся мощные модели с двигателем 7 л.с., предназначенные для работы на площадях до 20 соток. По техническим возможностям не уступают мотоблокам бренда Patriot, модификации: Урал, Волга, Невада, Чикаго, Победа.

Мотокультиватор Patriot Oregon оснащен реверсом, в комплектации с дополнительными агрегатами обрабатывает участки шириной 85 см.

Мотокультиватор Patriot Oregon

Отличается четырехпозиционной системой управления, защитными крыльями, прочными твердосплавными фрезами.

Культиватор Patriot Байкал имеет высокую производительность, хорошую маневренность, обеспечивает качественную культивацию почвы шириной 95 см.

Культиватор Patriot Байкал

Для двигателя этого культиватора Патриот необходима своевременная качественная смазка для предотвращения деталей от ржавчины.

Аналогичными характеристиками обладает культиватор Patriot T 7/750 2FB PG Dakota-PRO, выделяющийся наличием электронного зажигания, трехскоростной коробкой передач – 2 передних /1 реверсивная, специальным стальным кронштейном для зацепки и погрузки.

Patriot T 7/750 2FB PG Dakota-PRO

Предназначен для эксплуатации на больших площадях.

Электрический культиватор

Надежный помощник в теплице, зимнем саду, оранжерее. Его мощности 1,39 кВт достаточно для рыхления и прополки уже обработанной земли, прост в управлении, не требует заправки топливом.

Patriot T 1,6/300F EPG Tesla

Как правильно выбрать хороший вариант для дачи?

Отправляясь на поиски мотоблока Patriot, покупателю важно знать, на какие параметры обратить внимание в первую очередь:

• мощность, чтобы ее хватало на всю обрабатываемую площадь;
• комплектацию. От нее будет зависеть функциональность техники, какие виды работ можно будет выполнять с ее помощью;
• вес, исходя из особенностей почвы, чтобы агрегат справлялся с поставленной задачей и хорошо обрабатывал (культивировал, окучивал, вспахивал) землю, а не зарывался в ней или, наоборот, не «выпрыгивал» из нее;
• ширину обработки. Чем больше площадь, которая подлежит культивированию, тем больше в комплекте должно быть фрез, чтобы они захватывали больше земли за один проход;
• объем бака, чтобы реже останавливаться для дозаправки;
• регулировку рулевой колонки для удобства управления;
• количество передач, чтобы легче было подстраиваться под выполняемую агрегатом работу.

Популярные бренды-производители

На отечественном рынке можно встретить множество марок оборудования для обработки почвы.

Однако, безусловными лидерами по продаже культиваторов являются четыре страны:

• Белоруссия — агрегаты МТЗ, используют принципиально новую технику сбора агрегата, где используются двигатели японских или европейских фирм.
• Россия — Нева, Патриот, Угра, Салют — делают упор на высокую мощность, что способствует длительной эксплуатации прибора.
• Китай — машины Кроссер, Скаут — притягивают низкой стоимостью товара и большим выбором моделей.
• Япония — культиватор Хендай — славится эргономичными моделями. но самыми дорогими в стоимости и обслуживании.
• Германия — культиваторы Хаммер известны своим истинным надежным качеством, многофункциональностью и долгим сроком эксплуатации.

Технические характеристики мотоблока

Под данным брендом выпускается обширное количество разнообразных модельных линий. Они имеют существенные различия. Касается это как внешнего вида, так и рабочих характеристик. Нагляднее будет представить параметры наиболее популярных, востребованных моделей в виде таблиц.

Технические характеристики «Патриот МПБ-9.0/900»:

Мощность двигателя, л.с.	9
Ширина захвата, см	125
Скорости	2 назад/4 вперед
Редуктор	Цепной
Сцепление	Ременного типа
Подключение активной навески	При помощи шкива
Фара	Отсутствует
Колеса	Пневматического типа, 450-10
Вес, кг	105

Технические характеристики «Патриот Nevada 9»:

Мощность двигателя, л.с.	9
Ширина захвата, см	120
Скорости	1 назад/2 вперед
Редуктор	Шестеренчатый
Сцепление	Дисковое, в масляной ванне
Подключение активной навески	BOM
Фара	Отсутствует
Колеса	Пневматического типа, 500-12
Вес, кг	101

Технические характеристики «Патриот Урал»:

Мощность двигателя, л.с.	7.8
Ширина захвата, см	90
Скорости	2 назад/4 вперед
Редуктор	Цепной
Сцепление	Ременного типа
Подключение активной навески	При помощи шкива
Фара	Отсутствует
Колеса	Пневматического типа, 400-10
Вес, кг	77

Главным достоинством всех обозначенных выше моделей и иных от является малый вес всех без исключения моделей. Это достигается путем использования в конструкции деталей из легких металлов (алюминий), пластика. Процесс обслуживания и ремонта максимально прост. Какие-либо сложности при сборке обычно отсутствуют.

Многие модели совместимы с навесным оборудованием от отечественных производителей — подробную информацию возможно будет поучить на официальном сайте компании.

Двигатель мотоблока «Патриот»

Все без исключения мотоблоки от оснащаются одноцилиндровыми двигателями. Принцип работы двигателей этого типа — 4-х тактный.

Основные черты таких агрегатов:

• надежность,
• малый расход топлива,
• небольшой вес.

Главной особенностью «Патриот» является использование в конструкции своих мотоблоков собственных двигателей. Разработка их стала возможная с 2009 года — было осуществлено слияние с крупным производителем силового оборудования «Ranger». В качестве топлива используется обычный бензин марки АИ-92 или дизель. Главной особенностью является система смазки: добавлять в топливо специальное масло не следует

Важно соблюдать это правило. В противном случае мотоблоку может потребоваться дорогостоящий ремонт

В то же время к качеству топлива техника от не чувствительна.

Большая часть мотоблоков снабжается бензиновым двигателем Patriot Р175FB. Основные его рабочие характеристики:

• мощность, л.с. — 7.8;
• система пуска двигателя — в ручном режиме;
• вес, кг. — 15;
• диаметр вала, мм — 19;
• емкость топливного бака, л — 3.6;
• объем двигателя, см3 — 220.

В двигателе используется чугунная гильза. За счет этого существенно увеличивается средний срок эксплуатации — до 2 000 часов.

Редуктор

В зависимости от класса техники, выпускаемой под данным брендом, она может оснащаться различными типами редукторов:

• шестеренчатым;
• цепным.

Шестеренчатый тип редуктора используется на моделях с более мощным двигателем. Таковыми являются «Nevada 9» и «Nevada Diesel Pro». Главным отличием шестеренчатых редукторов является тип сцепления — дисковое в масляной ванне. Ресурс работы подобного оборудования достаточно высок. Но обслуживание и ремонт занимает гораздо больше времени.

Цепная передача применяется на «Патриот Победа» и некоторых иных моделях. В комплекте с подобными редукторами устанавливается ременное сцепление. При необходимости заменить его достаточно просто. Необходимые детали можно будет легко приобрести в магазине или через интернет.

Трансмиссия

Передача ременного типа, устанавливаемая в «Патриот Победа», имеет свои достоинства и недостатки — типичные для всех трансмиссий данного типа. Главным преимуществом является простота ремонта и замены при необходимости. Все работы легко выполнить в полевых условиях с минимальным набором инструментов.

Сцепление дискового типа в масляной ванне более надежно в силу своих конструктивных особенностей, имеет гораздо больший ресурс. Но при этом самостоятельно отремонтировать его в полевых условиях достаточно сложно, порой невозможно. Но фактически это является единственным его недостатком.

Мотоблок Patriot Чикаго

Чикаго – бюджетные мотоблоки с четырёхтактным двигателем в комплектации. Благодаря системе воздушного охлаждения машина защищена от перегрева.

Параметры агрегата:

• Мотор, мощность которого 7 лошадиных сил;
• Бак с топливом – 3,6 литра;
• Ширина захвата – 85 сантиметров;
• Глубина вспашки – до 32 сантиметров;
• Масса – 67 килограмм.

Мотоблоки данной серии популярны, поскольку имеют компактные габариты и небольшую массу. У них высокий уровень работоспособности при экономичном расходе горючего.

Отзывы владельцев техники Патриот в большинстве положительные. Высокие технические параметры и надёжная комплектация сделали мотоблоки универсальными. Их функционал значительно расширяется с применением разных навесов

Кроме ключевых характеристик мотоблоков перед покупкой стоит обращать внимание на площадь обрабатываемого участка

Преимущества мотоблоков Патриот в доступности запчастей и возможности устранить отдельные неисправности своими руками. Агрегат прослужит дольше, если при использовании следовать инструкции по эксплуатации.

Эксплуатация и обслуживание

При выборе мотокультиватора следует исходить из размеров обрабатываемой площади и качества почвы, легкие модели не сумеют справиться с тяжелым грунтом и эффективно работать с дополнительными приспособлениями. Поэтому, любое несоответствие реальных возможностей техники может привести к поломкам.

Из недостатков культиваторов Патриот владельцы выделяют малый диаметр колес, что затрудняет эксплуатацию машин. К некоторым, менее популярным моделям, бывает сложно найти запасные части. К наиболее проблемным моментам можно отнести сложное конструктивное устройство агрегата. Без инструкции его сборка, обкатка, первый запуск могут вызвать определенные затруднения.

Инструкция культиваторов Патриот Alaska, Arizona — скачать.

Возможные неисправности

За техникой нужно обязательно ухаживать. Такая забота должна проявляться в регулярной диагностике оборудования и своевременной замене масла

Важно внимательно изучить инструкцию по эксплуатации мотокультиватора, где в доступной форме указаны рекомендации по уходу за техникой, практические советы по ликвидации поломок и дефектов собственными силами

Схема конструкции культиватора Patriot состоит из топливной системы, системы зажигания, стартера, системы газораспределения, системы охлаждения. Правильное понимание устройства техники помогает своевременно диагностировать причины неполадок и устранять их.

Множество проблем при запуске возникает по простейшим причинам, связанным с недостатками элементарного техобслуживания:

• засорение воздушного фильтра
• завоздушивание системы подачи топлива
• засорение канала подачи бензина
• повреждение карбюратора
• закрытый топливный бак.

Выполнение профилактического осмотра в соответствии с графиком работ убережет ваш мотокультиватор от преждевременных поломок.

По окончании полевых работ, перед консервацией агрегата на зиму, следует выполнить следующие действия:

• Очистить и вымыть агрегат.
• Вытереть насухо, или просушить на воздухе.
• Смазать маслом и солидолом трущиеся части.

Обкатка

Для продления срока эксплуатации мотокультиваторов Patriot следует выполнить обкатку машины. В начале процедуры обкатки двигатель должен поработать на холостом ходу, затем постепенно приступают к работе в щадящем режиме – до 50% нагрузки в течение 10-13 часов, допускается выполнение различных видов работ по обработке почвы.

На этапе обкатки происходит приработка основных узлов и механизмов машины, поэтому следует обратить внимание на их функционирование: четкость переключения скоростей, состояние подвижных частей конструкции, ходовой, колес, наличие шумов. По завершении обкатки меняют масло, еще раз проводят технический осмотр культиватора

Электрический культиватор Patriot Tesla в работе:

Масло, топливо

Изготовитель рекомендует полностью заменить моторное масло (класс SE, SF, SG) после 5 часов работы культиватора Патриот при обкатке, затем через 25 или 50 моточасов, в зависимости от режима эксплуатации техники, или ежесезонно.

Мотокультиваторы Патриот работают на топливе определенной марки — бензин АИ-92, техника чувствительна к качеству бензина. Некоторые легкие модели потребляют смесь бензина с маслом, поэтому целесообразно использовать для вашего культиватора соответствующие горюче-смазочные материалы.

Это интересно: Ремонт бензиновых и дизельных культиваторов своими руками: излагаем в общих чертах
