О навеске на минитрактор своими руками: как сделать плуг, кун, ковш, отвал

Минитрактор из мотоблока Нева Своими Руками. Делаем минитрактор из мотоблока Нева

Создав минитрактор из мотоблока Нева своими усилиями, вы получите следующие удобства:

1. Эта техника не нуждается в большом пространстве для своего размещения. Значит, не потребуется возводить для него гараж.
2.  Цена значительно уступает цене уже готового рабочего адаптера для мотоблока.
3.  Для работы требуется самое дешёвое топливо и в малых объёмах. Достаточно будет и 2 литров.
4.  Скоростной максимум – 30 км/ч.
5.  Для него нетрудно раздобыть запчасти. Они есть почти везде, и их цены довольно низкие.
6.  Если снабдить такое средство шинами с глубокими протектором, можно добиться высокой проходимости и превосходного сцепления с грунтом.
7.  Благодаря компактным размерам можно трудиться и на сложных участках, где обильно растут деревья. Также получается комфортная работа на придомовой зоне. При этом не страдают ни асфальт, ни тротуарная плитка.

Разумеется, самостоятельное создание такого шедевра возможно при наличии определённых навыков и знаний. Перед основными работами понадобится проанализировать много разных чертежей и схем, почитать техническую литературу и посмотреть полезные ролики.

Универсальной схемы и таких же наборов чертежей не существует . Так как аппараты различных производителей имеют конструкционные отличия, мощность и прочие параметры. Как сделать минитрактор из мотоблока Нева? Начинайте с выбора модели и чертежей.

Минитрактор из мотоблока нева. Габариты

Если вам не удаётся приобрести или найти мотоблок «Нева», вполне сгодятся и его аналоги, например «Зубр», «Салют» и «Арго». Также есть ещё ряд китайских аналогов. Но российская продукция пользуется большим спросом. Чертежи и схемы самодельного трактора из мотоблока Нева:

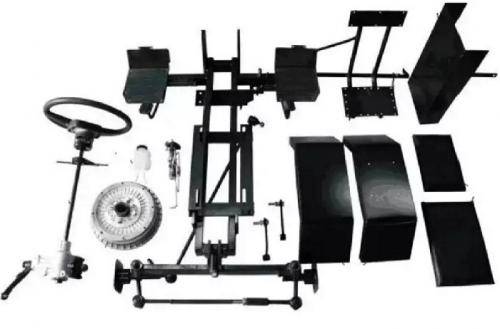

Схема минитрактора своими руками

В работе вам также пригодятся:

•  металлические уголки и трубы;
•  нержавеющая сталь (1 лист);
•  дрель;
•  сварочная техника;
•  навесная техника;
•  стандартный набор инструментов для монтажа (отвёртки, ключи, гайки, болты и т.д.).

Минитрактор можно укомплектовать только самым необходимым арсеналом:

•  двумя подходящими колесами;
•  комфортным креслом;
•  рулём;
•  рычагами.

Виды навесок

Навеска на минитрактор своими руками изготавливается из профиля из стали. Лучшие метод изготовления – сварка. Должно получиться оборудование для подсоединения любого рабочего оборудования.

Чаще всего применяется трехточечная насадка. Она обеспечивает легкое движение оборудования в различных геометрических плоскостях. Практически все сельскохозяйственное оборудование разработано так, чтобы к нему можно было подсоединить трехточечные насадки.

Трехточечная навеска на минитрактор

Исключением является мини-трактор, у которого есть гусеничный ход. Для такого агрегата обычно применяют универсальную насадку, которая в случае необходимости может легко трансформироваться в двухточечную.

Самодельное навесное оборудование для минитракторов помогает увеличить производительность и расширить спектр возможностей тракторной техники при выполнении сельскохозяйственных, строительных и коммунальных работ.

Для присоединения дополнительного оборудования минитракторы оборудованы задней навеской (МТЗ 82, 595, 05, 330 и т.д.). Данное устройство состоит из:

• наружного рычага;
• кронштейна поворотного вала;
• верхней тяги;
• раскоса;
• нижней тяги;
• проушины;
• стяжки и оси.

По типу дополнительное оборудование можно разделить на следующие группы:

• для подготовки почвы к посадке;
• для ухода за урожаем;
• для сбора урожая.

Для подготовки почвы к посадке семян и корнеплодов используют дискатор, почвофрезы, культиваторы и бороны. Для их установки на технику необходима трехточечная навеска.

Данные приспособления помогают разрыхлить почву, избавиться от сорняков и предотвратить ветровую эрозию земли.

При изготовлении таких навесок соблюдайте следующие рекомендации:

1. Для увеличения срока эксплуатации дополнительного оборудования и минитрактора используемые материалы подвергаются антикоррозийной обработке.
2. Рекомендуется установить прополочную или рыхлительную лапу. Это поможет выровнять борозды, которые остаются после ножа.

Оборудование, которое упрощает посадку зерновых и овощных культур:

1. Сеялка. Состоит из устройств, формирующих борозды, резервуара для семян и механизма, который разбрасывает эти семена и присыпает их землей.
2. Картофелесажалка. С ее помощью формируют глубокую ровную борозду, в которую при помощи труб прямоугольного сечения подаются семенные овощи, а установленный механизм присыпает их грунтом.
3. Скомбинировав навесной бур и резервуар для саженцев, можно упростить формирование рядов. Размеры зависят от предполагаемого объема работ.

Навески для ухода за урожаем:

1. Грабли-ворошилки. Используются для сгребания травы из прокосов, ворошения скошенной массы, сдваивания валов. Они состоят из колес, зубьев и каркаса, на котором все это крепится.
2. Гидравлические грабли. Сгребают скошенную массу при высокой влажности (до 80%). Состоят из металлической рамы, зубьев и ротора. Уровень производительности будет зависеть от мощности двигателя технического средства.
3. Прополочный культиватор. Рабочий узел этого агрегата — рама опорного типа, которая с одной стороны крепится к трактору, а с другой — опирается на широкие колеса.
4. Измельчители скашиваемой травы, например мульчер.

Для этих целей рекомендуется использовать следующее оборудование:

1. Опрыскиватель. Состоит из двух колес, основы (на которой находится бак и помпа), бака (в него заливается вода), помпы, складных штанг, форсунок. Данное оборудование бывает двух типов: которое будет разбрызгивать жидкость в виде тумана (мелкие капли, равномерно покрывающие растение) или в виде струи (используется для питания корней).
2. Навесной бункер для внесения удобрений. Предназначен для внутрипочвенного внесения сыпучих минеральных удобрений. Состоит из поворотных осей, каркаса конусообразной формы, механизма подачи удобрений.

Для сбора урожая используется картофелекопалка. Она бывает нескольких видов:

1. Транспортерная. Зарывается зубьями в грунт, выталкивая корнеплоды на поверхность, после чего урожай собирается вручную. Отличается от других моделей наличием транспортерной ленты. Проходя по конвейеру, корнеплоды хорошо очищаются от остатков грунта.
2. Барабанная. Данный тип картофелекопалки повреждает клубни во время сбора, но хорошо очищает их от грунта. Конструкция состоит из зубьев, каркаса в виде барабана и механизма сбора картофеля.
3. Вибрационная (грохотная). Активный нож подрезает пласт почвы с клубнями, который поступает на вибрационный стол, где корнеплоды очищаются от земли.

Лучшая база

Как показывает практика, самодельный погрузчик на заднюю навеску трактора лучше всего приживается на технике белорусского МТЗ. Кроме того, он весьма распространен на территории России. До начала работ необходимо ознакомиться с плюсами и минусами рассматриваемого решения.

Начнем с первых. Неоспоримыми преимуществами создаваемого навесного оборудования выступают:

• возможность подбора длины и высоты выгрузки такой, какая нужна в конкретных условиях;
• экономия — достаточно просто ознакомиться с текущими ценами на погрузчики, чтобы оценить ее масштабы.

Ко вторым — недостаткам — следует отнести:

• меньшую мощность по сравнению с заводской погрузочно-разгрузочной техникой;
• необходимость иметь специальный инструмент, а также большое количество металла.

Кстати говоря, в отсутствие последнего специалисты рекомендуют отказаться от затеи самостоятельного создания погрузчика и приобрести недорогую подержанную модель. Это и быстрее, и дешевле.

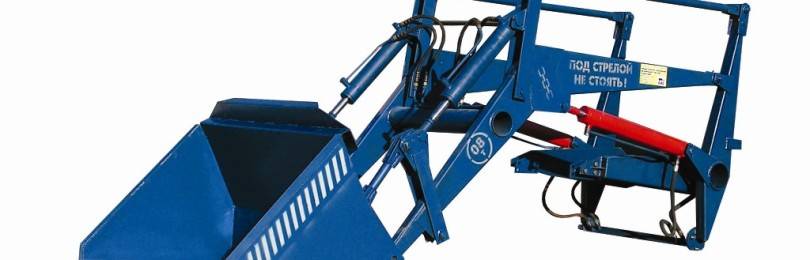

Изготовление фронтального погрузчика на трактор

От предыдущего ковша фронтальный погрузчик отличается тем, что он монтируется на навесной механизм, расположенный в передней части трактора. В дальнейшем такой экскаватор может активно применяться для уборки снега, выравнивания участка и расчистки мусора.

Как и в первом случае, перед изготовлением погрузчика потребуется изучить чертежи. Они должны быть максимально точными, чтобы сделанный погрузчик получился предельно сбалансированным и надежным.

Далее необходимо собрать все нужные для работы материалы и инструменты.

Работа должны выполняться с применением такого сырья и оборудования:

• нескольких листов стали – их размеры подбираются в зависимости от габаритов погрузчика;
• 2 больших и 2 малых гидравлических цилиндров;
• болтов, гаек и шарнирных соединений;
• болгарки и дрели;
• сварочного аппарата;
• плоскогубец, отверток, гаечных ключей.

Последовательность изготовления фронтального погрузчика на трактор должна выглядеть следующим образом:

1. В первую очередь под передним навесным механизм трактора необходимо установить металлические платформы, служащие опорой для погрузчика. В установленных платформах понадобится проделать выемки для монтажа тяг;
2. На следующем этапе необходимо собрать стрелу. С целью ее изготовления понадобится сделать 2 контура из профилей, которые должны быть соединены между собой под углом в 30 градусов. Оба контура должны быть прикреплены друг к другу посредством перемычек, расположенных в нижней, центральной и передней части конструкции;
3. К каждому контуру нужно приварить по одной вертикальной опоре таким образом, чтобы каждая из них выступала в своей верхней части. К каждой опоре необходимо приварить по одной дополнительной распорке, вторая сторона которой должна крепиться к уголку, расположенному в центральной части имеющейся стрелы;
4. В задней части сваренного из стальных листов ковша нужно проделать проушины. К нижней проушине понадобится прикрепить стрелу, а к верхней – 2 малых гидравлических цилиндра. Вторыми концами гидроцилиндры должны крепиться к уголку, расположенному в центральной части стрелы. Цилиндры с большими размерами нужно провести с центральной части стрелы на опору, установленную в вертикальном положении;
5. На финишном этапе потребуется установить готовую конструкцию на передний навесной механизм трактора.

В собранном своими руками фронтальном погрузчике за его поворот отвечают передние гидравлические цилиндры, а за сгибание и разгибание стрелы – задние цилиндры с большими размерами.

Изучив порядок действий при изготовлении переднего и заднего куна, практически каждый фермер сможет изготовить трактор с двумя ковшами – такой агрегат будет обладать максимально высокой производительностью и поможет при выполнении разных сельскохозяйственных и бытовых задач.

Валентин Кожедуб | Автор топика: Rebeca

испытание погрузчика в качестве крана.

V (Caris) с чего бы вдруг? ! навеска рассчитана на подьем груза! от переднего франтала быстрее можно переломить. а в таком варианте если начнешь брать тяжелый груз, то просто трактор в дыбы задирает и все.

Максим (Rebeca) а у меня переламливался папалам промежутка

V (Caris) неужели от заднего груза? значит промежутка была треснута, а погрузчик ее добил.

Максим (Rebeca) не ножом в спереди воткнулся а телега гружёная толкнула и переломился.у кого я это трактор купил у него центральный винт вырвала с куском гидробака у него ковш был навешен

V (Caris) сочувствую… всякое бывает…

Это интересно: Как изготовить самодельный плуг и другое оборудование на трактор Т-25 — освещаем подробно

Особенности изготовления плуга

Производство данного агрегата осуществляется тремя способами. Это позволяет человеку выбрать наиболее подходящий вариант для себя, в зависимости от его возможностей. Для изготовления навесного оборудования очень часто используются чертежи. Если вы не имеете листогибочных вальцов для выгибания отвала, то можно использовать способ, который этого не требует.

Во время проведения формирования корпуса плуга необходимо учитывать тот факт, что во время поднятия пласта земли, высота которого составляет от 20 до 25 сантиметров, плуг будет выдерживать очень большие нагрузки. Это приводит к подвержению поверхностей корпуса к абразивному износу. Именно поэтому рабочие части данного навесного оборудования на трактор должны производиться из стали, толщина которых составляет от 3 до 5 миллиметров.

Независимо от способа изготовления агрегата, необходимо, чтобы его лемех был съемным. Это позволит его качественно заточить перед тем, как пахать землю. Наиболее часто с этой целью используется легированная сталь. При использовании углеродистой стали необходимо перед пахотой отбивать режущие части лемеха на наковальне, а после этого заточить.

Плюсы и минусы изготовления самодельного куна для трактора

Кун на трактор – это полезное в хозяйстве оборудование, позволяющее выравнивать верхний слой грунта, разрывать завалы мусора и загружать грузовые автомобили. Конечно, такая многофункциональная спецтехника стоит довольно дорого. В связи с этим многие фермеры-энтузиасты решаются на самостоятельную сборку погрузчика, тем более, что сделать кун для трактора не так сложно, как кажется.

Наиболее важным преимуществом самодельного куна считается его невысокая себестоимость. Естественно, при сборке придется немного потратиться, однако по итоговой цене самодельные погрузчики трактора все равно будут значительно уступать своим заводских аналогам.

Второе важное достоинство куна заключается в том, что такой экскаватор можно использовать для работы не только с отечественными тракторами МТЗ или Агромаш, но и для трактора Киоти, Субару, а также техники других импортных брендов. Третье преимущество самодельного куна заключается в простоте его конструкции – это значительно упрощает его ремонт и обслуживание

Третье преимущество самодельного куна заключается в простоте его конструкции – это значительно упрощает его ремонт и обслуживание.

К основным минусом создания самодельного погрузчика относится:

• дефицит определенных материалов и оборудования в хозяйстве приведет к его покупке, что существенно увеличивает себестоимость самодельного куна;
• перед сборкой потребуется немного потренироваться в работе с болгаркой, сварочным аппаратом и дрелью – это позволит увереннее держать оборудование в руках непосредственно при изготовлении куна, а также добиться лучшего качества и сбалансированности при работе трактора с ковшом.

Кроме перечисленных минусов следует выделить еще один недостаток в виде большого количество потраченного на изготовление времени. Тем не менее, правильно сделанный ковш для трактора быстро окупиться благодаря своей многофункциональности и надежности.

Пресс-подборщик

Данное оборудование отличается сложностью изготовления с технической точки зрения. Но решить проблему можно, если следовать такой примерной инструкции:

1. Ходовая опора собирается на паре пневматических колёс.
2. На эти детали монтируют лобовину, подборщик с транспортёром.
3. Пресс-камера монтируется отдельно. Вальцы и прижимная щётка должны находиться внизу. Пластина на пружине ставится вверху. Потом эта деталь используется, чтобы прижимать друг к другу спрессованные пласты. Благодаря этому прилегание рулона к рабочей поверхности будет максимальным.
4. Далее собирают привод, от которого начинают движение все остальные рабочие узлы. С 2-х скоростной коробкой передач соединяется кардан. Коробка передач – источник цепной энергии, идущей к вальцам, к транспорту подборщика.
5. На механизм подбирающего устройства мини-трактора устанавливают шестерни. Главное – чтобы их диаметр был больше, чем на вальцах. Тогда скорость подбора будет выше, как и сила одновременной прессовки.

КУН на МТЗ-80, 82: задняя навеска

Главные отличия навесного оборудования МТЗ-80 и МТЗ-82. Основные технические характеристики КУНов для МТЗ.

Одним из распространённых и самых простых видов специального навесного оборудования, безусловно, можно назвать КУН на МТЗ, ставший своего рода именем народным — нарицательным названием любого аналогичного вида навесных деталей для тракторов. КУН — это копновоз универсальный навесной, по сути являющийся тракторным фронтальным гидравлическим погрузчиком для перемещения, подъёма и опускания различных габаритных грузов.

Однако, если КУН изначально именно копновоз, то это вовсе не означает, что он не может работать с другими грузами и материалами, даже отдалённо не входящими в категорию сена и силоса, и не имеющего отношения к сельскохозяйственным работам. Ареал применения тракторов с подобным навесным оборудованием очень широк и разнообразен. Например, в тех же земляных работах он способен перемещать большие массы грунта с одного места на другое, преодолевая любые расстояния.Преимущества фронтального навесного оборудования и технические возможности

На разные модификации белорусских тракторов устанавливается немного различное оборудование, с небольшими техническими и эксплуатационными изменениями. Здесь может варьироваться соотношение грузоподъёмности и стреловидности навеса, что так или иначе влияет непосредственно на работу техники и её задачи во время эксплуатации.

1. МТЗ — 80 с КУНом оснащается прототипом навесного оборудования ПФ — 1, у которого следующие технические характеристики:

• масса поднимаемых грузов до 1 тонны;
• предел высоты подъёма до 3,5 метров;
• вес самого погрузчика 900 кг;
• максимальная скорость передвижения грузов до 20 км/ч.

2. МТЗ — 82 с КУНом оборудуется более совершенным, нежели его прототип, устройством ПКУ — 0.8, которые несколько уже своего предшественника и лишён некоторых деталей, к которым относится так называемая «качалка» с механизмом быстрой замены.

• масса поднимаемых грузов до 800 килограммов;
• высотный потолок подъёма до 3.5 метров;
• масса навесного погрузчика до 700 кг;
• максимальная скорость передвижения с грузом до 20 км/ч.

Дополнительные конструкции

Заводской и самодельный трактор можно использовать для строительства дорог, погрузки-разгрузки материалов и выполнения других работ. Подобную технику можно укомплектовать следующими конструкциями:

1. Бульдозерный отвал — подъемный механизм для минитрактора выравнивает строительные площадки, убирает снег и строительный мусор. При необходимости на отвал устанавливается коммунальная щетка.
2. Навесной экскаватор — используется при прокладке коммуникаций и обустройстве котлована.
3. Фронтальный погрузчик — используется на складах. Если агрегат предназначен для техники с незначительным весом, тогда самодельная навеска на минитрактор укомплектовывается противовесами.

Что такое навеска и можно ли ее сделать самостоятельно?

Навесной механизм для мототрактора — это узел, с помощью которого к технике крепится навесное оборудование. Некоторые виды данной конструкции также могут обеспечивать передачу мощности от мотора к сложному инструменту, как, например, сеялка.

Навеска на мототрактор должна обладать подвижностью, позволяющей инструментам в полной мере справляться с поставленными задачи, но при этом она должна быть надежной. Подвижность может быть обеспечена в двух плоскостях:

• в вертикальной. Необходима для перестраивания оборудования из рабочего состояния в транспортное, и наоборот;
• в горизонтальной. Необходима для сокращения выноса при подруливании.

Задняя навеска не имеет гидравлический привод, хотя и можно встретить подобные экземпляры. Подъем осуществляется за счет зубчатой передачи и электричества. Можно переделать навеску на минитрактор своими руками из мотоблока по трехточечной схеме. Трехточка отличается достаточно жестким креплением навесного оборудования для мототрактора. Ее применяют при работе трактора с широкозахватными инструментами.

Навеска для минитрактора состоит из множества элементов, как подъемный вал, подъемные рычаги, два раскоса, упорный рычаг, две ограничительные цепи, три тяги (центральный винт навески, нижняя, верхняя).

Сделать самодельную навеску на минитрактор не составит большого труда. По схеме вы сможете понять все ее устройство, подобрать необходимые инструменты и материалы

Важно, чтобы размер навески подходил под ваш мототрактор, чтобы в будущем не возникло проблем в процессе обработки земли

Особенности навесного оборудования

При выполнении практически любых работ используется трехточечная навеска на минитрактор. Она обеспечивает качественную фиксацию оборудования и необходимую подвижность при поворотах и маневрировании.

Основные требования к самодельной навеске:

• прочность;
• соответствие выполняемым работам;
• соответствие мощности (тяговому классу) трактора.

Первое зависит от качества материалов и сборки, последнее — от правильности расчетов. Многие, пересев с мотоблока на компактный трактор, торопятся оснастить технику «настоящей» тяжелой навеской

Однако следует помнить, что минитрактор — это всё-таки переходное звено от мотоблоков к настоящей сельскохозяйственной технике, поэтому важно ориентироваться на данные производителя и не требовать слишком многого

Также важно принимать во внимание тип грунта. Если на легких песчаных почвах можно нагрузить трактор побольше, то на плотных суглинках та же модель с тем же оборудованием может не справиться или работать на пределе возможностей

Тип навесного оборудования подбирается под характеристики трактора

Особенно важно соизмерять вес и мощность, когда изготавливается самодельная навеска для самодельного минитрактора, переделанного из мотоблока с адаптером или другой техники

Разновидности отвалов

Задненавесной отвал для мини-трактора

По способу размещения и крепления выделяют несколько видов данного оборудования:

• Передний. Имеет собственный гидроцилиндр, с помощью которого оборудование приводится в действие.
• Задненавесной. Располагается сзади мини-трактора и приводится в действие посредством включения навески агрегата.

Переднеприводной вариант чаще всего можно увидеть на строительных площадках, при проведении дорожных работ и уборке снега. Отвалы могут иметь существенные различия, однако каждый из них имеет свои важные особенности:

• Ширина лопаты в зависимости от модели силового агрегата может колебаться от 1 200 до 2 000 мм.;
• мощность используемого мини-трактора для установки легкого оборудования должна быть не менее 16 л.с и для тяжелого – не меньше 20 л.с.;
• вес устройства может колебаться от 65 до 105 кг. Все зависит от задачи и необходимой ширины обработки.

Бочка для отвала

Отрезаем по размеру

Скелет для прочности

Свариваем каркас с нашей бочкой

Вид крепления к навеске

Гидравлика для подъема отвала

Готовый покрашенный отвал который сделали своими руками

Вот и все отвал готов

Навеска на минитрактор переднего отвала позволяет использовать агрегат в качестве небольшого бульдозера и выравнивать дорожки на участке, расчищать снег или удалять неровности рельефа.

Помимо этого, переднеприводное навесное оборудование придает силовому агрегату дополнительную массу, благодаря чему увеличивается тяговое усилие. Однако при навеске лопаты многие сталкиваются с проблемой, как поднять ее в транспортировочное положение. Оптимальным вариантом является оснащение мини-трактора гидравлическим цилиндром, но не все агрегаты снабжены дополнительным гидровыходом. В данном случае можно воспользоваться гидравликой, предназначенной для поднятия задней навески. Для этого следует установить кронштейн с блоком, и закрепить на грейдере, посредством болтового соединения, трос. После трос перебросить на блок, расположенный выше отвала и затем на 2 блока, находящихся под днищем силового агрегата и закрепить второй конец на подъемном рычаге задней навески. При поднятии задней навески будет подниматься и переднеприводная лопата, и наоборот. В данном случае не потребуется дополнительное оборудование для опускания и поднятия лопаты. Крепление переднеприводного грейдера осуществляется в предусмотренных конструкцией агрегата местах.

Можно приобрести готовый отвал или сделать его своими руками, как поступает большинство владельцев силовых агрегатов. Самодельный отвал на минитрактор позволяет сэкономить средства и при этом создать оборудование, которое будет отвечать всем требованиям владельца агрегата.
