Об улье Дадан 12-ти рамочном: размеры, чертеж со съемным дном своими руками

Как сделать улей Дадан своими руками

Изготовление дадановского домика для пчёл самостоятельно — дело несложное. Главное — всё правильно рассчитать и следовать рекомендациям по изготовлению.

Расчёт размеров

При создании чертежа нужно учитывать, что у готовой конструкции толщина переднего щита 40 мм при высоте 320 мм, а ширине — 530 мм. Задний щит имеет аналогичные габариты. Боковые щиты имеют ширину и высоту 480 мм и 320 мм, соответственно. Толщина их такая же, как у переднего и заднего. Внутренние габариты конструкции — 450×450×320 мм. Сборка деталей улья проводится через фальцы.

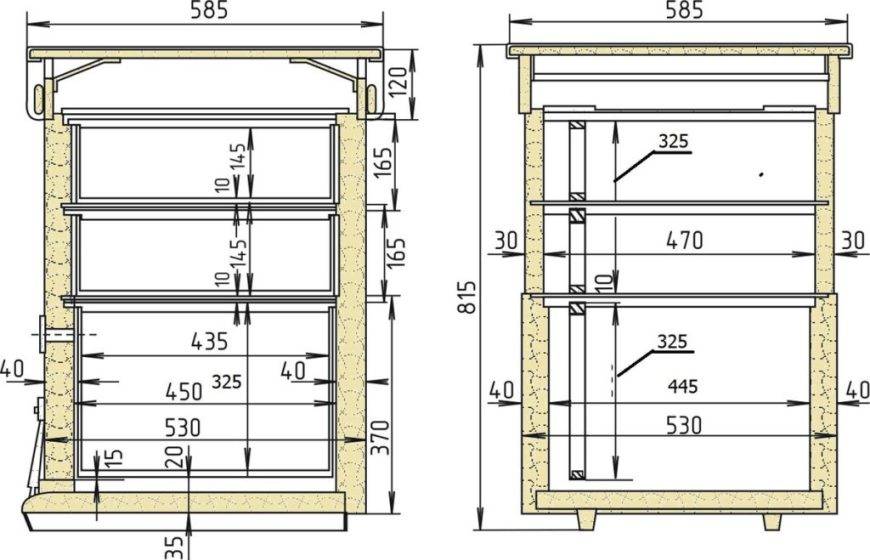

10-рамочная конструкция:

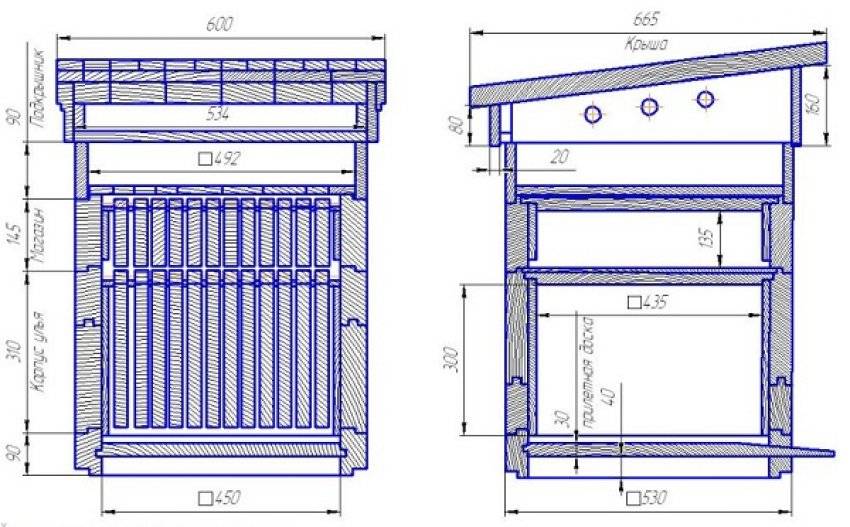

12-рамочная конструкция:

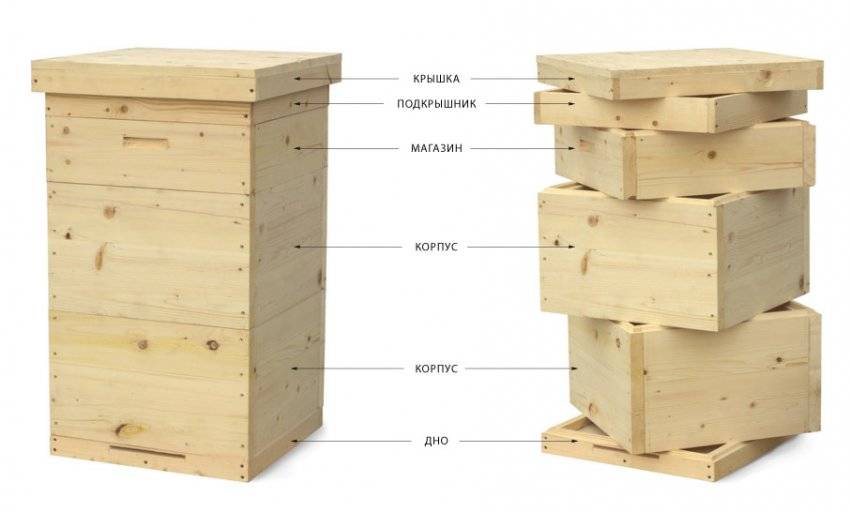

Общий вид конструкции:

Необходимые инструменты и материалы

Для работы вам понадобятся:

• доска столярная (50 мм толщиной из сухого дерева);
• фанера;
• деревообрабатывающий станок;
• молоток;
• струбцина;
• гвозди;
• краска;
• качественный клей для деревянных изделий.

Сколько понадобится пиломатериала, зависит от габаритов выбранного изделия.

Магазин

Из доски нужно нарезать брусья толщиной 35 мм. Длина бруса должна соответствовать длине стенки плюс 25 мм запаса. После заготовки склеиваются для получения нужных габаритов. Должно быть две грани по 470 мм и две грани по 445 мм в длину, их высота — 330 мм. Это габариты гнездовья; высота магазина должна быть в 2 раза меньше. Описанное гнездовье является десятирамочным.

Фальцы

Чтобы нормально собрать конструкцию, необходимо сделать на меньших прямоугольниках фальцы. По ГОСТу размер фальца 20×11 мм, но обычно выбираются четверти в ширину, соответствующую толщине стыковочной детали. В данном варианте на меньшей детали с внутренней стороны от боковых краёв нужно отступить по 35 мм. Глубина фальца будет 15 мм.

Для установки рамок фальцы выполняются по ГОСТу. Их нужно выбрать по кругу по внутренней части конструкции. Чтобы магазин плотно прилегал к корпусу, в верхней части гнездовья выполняется фальц 10×14 мм.

Вам будет полезно ознакомиться с типами пчелиных ульев.

Для надставок предусмотрены такие варианты:

• нижняя внутренняя часть по передней и задней стенке (28×10 мм);
• нижняя внутренняя часть по боковым стенкам (18×10 мм);
• верхняя наружная часть по передней и задней стенке (4×10 мм);
• верхняя наружная часть по боковым стенкам (14×10 мм).

Диафрагма

Диафрагма представляет собой разделительную доску в гнездовье. Её должно быть две штуки. Для неё собирается рама из досок шириной с внутреннюю часть улья и высотой немного меньше высоты гнезда. На раму крепится лист фанеры.

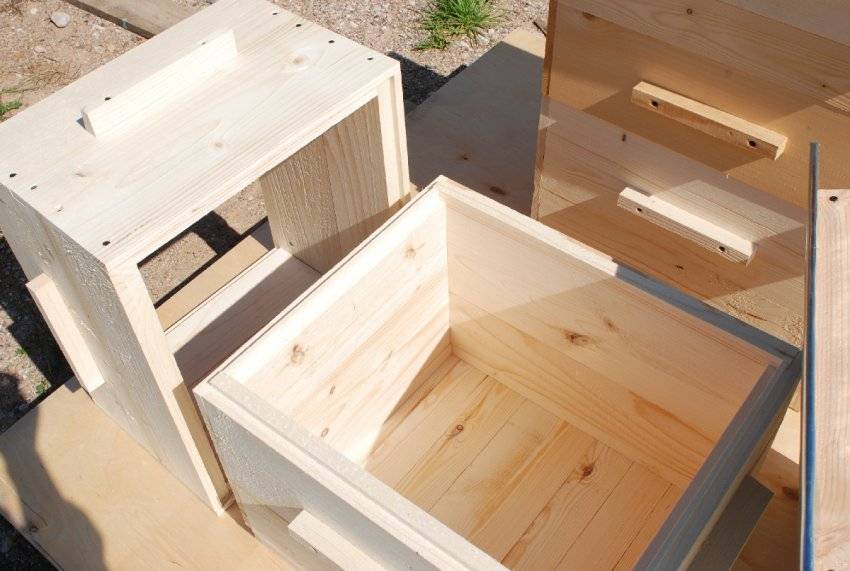

Корпус

Корпус собирается подобно описанному ранее магазину.

Важно! Внутренние размеры 10 и 12-рамочных ульев одинаковые. Обычно изготавливаются 12-рамочные и при надобности две рамки убираются

На большее количество рамок выполнять конструкцию менее целесообразно.

Размеры 10-рамочной конструкции:

• передний и задний щит (530×320×40 мм);
• боковые щиты (490×320×40 мм);
• дно толщиной 380 мм.

В холодных регионах используют сооружения с 14 рамками. Такие изделия чаще всего выполняются двухстенными, так как требуют дополнительного утепления. Двойным является и дно, имеющее обшивку. Внутренняя ширина улья из-за добавления двух рамок увеличивается на 75 мм и равняется 510 мм. Так как конструкция получается габаритной, её чаще используют без надстроек.

Дно

Дном является щиток, который может быть съёмным или фиксированным. В передней части улья оно выступает на 35 мм. Здесь крепится прилётная доска. Щиток изготавливается из досок габаритами: 54×48×3,5 см (Д×Ш×Т).

Обустройство летков

При разметке стенок улья нужно учесть, что передняя стена должны быть на 15 мм короче остальных. Этим зазором будет леток; его желательно оборудовать задвижкой. Над ним выполняется втулка. Её используют во время уборки пчелиного домика по весне, и чтобы усилить вентиляцию.

Верхний леток (25 мм) — отверстие, просверленное на высоте 7 см от верхнего края корпуса. В надстройках леток прорезается по центру передней стенки. Диаметр тот же.

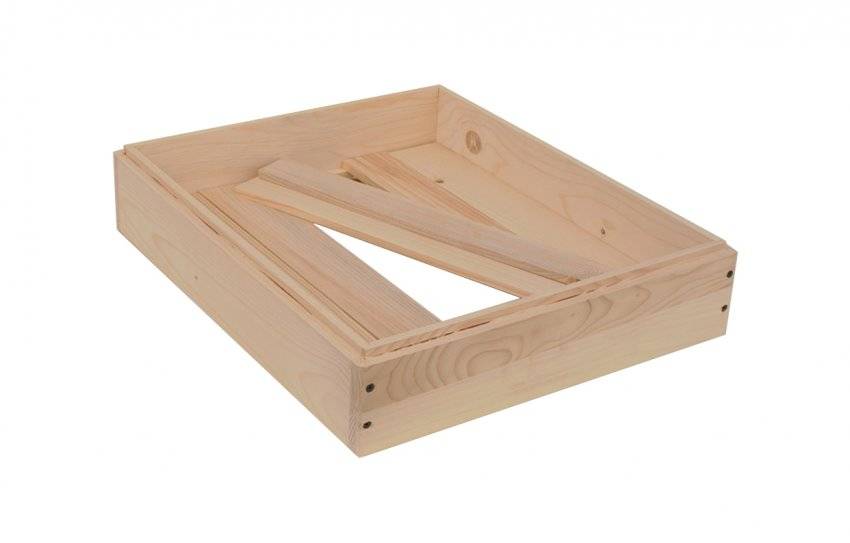

Потолок

Потолок выполняется из досок: 478×80×10 мм (Д×Ш×Т). Их укладывают в фальцы, выполненные на передней и задней стенке. Чтобы в гнезде в зимний период было теплее, изготавливается подкрышник, в виде надставки. Внутри конструкции устанавливаются потолочные доски, а оставшееся пространство заполняется утеплителем.

Габариты подкрышника:

• 53,5 см — передняя и задняя стенки, длина;
• 50,5 см — боковины, длина;
• 9 см — ширина;
• 1,5 см — толщина.

Крыша

Отъёмная крыша может быть выполнена в разных вариантах: двухскатная, односкатная, плоская. Изготавливается она из досок.

Габариты крыши:

• 105 мм — высота обвязки;
• 535 мм — боковины, длина;
• 535 мм — торцевая часть, длина;
• 15 мм — толщина.

Важно! В торцевой части необходимо обязательно сделать вентиляционное отверстие, защищённое мелкой металлической сеткой.

Преимущества улья Дадан

За прошедшее столетие вертикальное строение для пасеки, разработанное французским пчеловодом, не утратило актуальности. Его используют в небольших хозяйствах. У улья Дадана много положительных качеств:

• доступность материалов, простота изготовления и сборки модулей;
• прочность каркаса;
• сохранение тепла в гнезде;
• легкость осмотра и замены рамок;
• возможность составить из отдельных частей наиболее удобную конструкцию.

Особенности применяемых методов пчеловождения связаны с большим размером рамок гнезда. Сложно заполнить кормом свободные соты перед зимовкой роя, переместить модуль.

Устройство ульев Дадана-Блатта

В нижней части сборной конструкции, водружаемой на подставку, находится гнездовой корпус с отверстиями на передней стенке. Возле нижнего летка снаружи крепят планку для приземления пчел. Чаще всего в дадановских ульях используется 1 корпус. Внутрь устанавливают до 16 вощин, стандартно их 10-12.

К началу медосбора между корпусом и крышей располагают магазин. Надстройка с полурамками необходима для размещения собранного пчелами нектара. При активном медосборе временно добавляют еще 1-2 магазина. Часть рамок из них забирают по мере заполнения, подставляя пустые соты.

Во время зимовки на гнездовой модуль обычно ставится подкрышник, а еще выше – завершающая строение кровля с вентиляцией.

Устройство многокорпусных ульев Дадан

Вариант домика, в котором друг над другом установлено 2 гнездовых модуля, обычно содержит 8-10 вощеных рамок для облегчения веса и уменьшения размеров каркаса. При необходимости над этими модулями располагается магазин, но чаще – крыша.

Многокорпусные дадановские ульи принято использовать для получения отводка от большой пчелосемьи или организации общей зимовки 2 ослабленных роев. Между гнездовыми частями устанавливают решетку, разделяющую семейства.

https://youtube.com/watch?v=vR2zMg7EWSo

Закрыть через 6

Чем отличается Дадан от Рута

Улья Лангстрота-Рута

Вертикальные ульи, разработанные известными пчеловодами, немного похожи. Однако у конструкции Дадана-Блатта магазинные рамки в 2 раза ниже гнездовых (14,5 против 30 см). Модули разной высоты нельзя менять местами, работа ведется только с сотами.

Размеры рамок для улья Лангстрота-Рута отличаются от дадановских. Их высота в гнезде и магазине составляет 23 см. Перестановку корпусов Рута легко осуществить, но весной во время этого процесса можно переохладить гнездо.

Считается, что улей Дадан подходит для начинающих пчеловодов, небольших пасек. Конструкции Рута применяют крупные хозяйства, особенно в южных регионах.

Закрыть через 6

Вес улья Дадан с медом

Масса пустой вощины составляет около 0,5 кг. Если отстроены восковые соты, она становится тяжелее на 0,1 кг. Заполненная медом гнездовая рамка Дадана весит около 4,5-5 кг, магазинная – 1,5 кг.

В период активного медосбора корпус 10-рамочного улья имеет массу не менее 45 кг, а конструкция с 1 магазином достигает веса 60 кг. Более вместительные пчелиные жилища становятся еще массивнее.

Полезные советы пчеловодов по изготовлению улья

Чтобы изготовленный улей удовлетворял все требования, рекомендуется:

1. Отдавать преимущество древесине, содержащей смолу в малом количестве.
2. Для изготовления воспользуйтесь остатками досок от других работ в хозяйстве или поищите магазины, в которых можно приобрести такие остатки. Это значительно удешевит стоимость дадана.
3. Придерживайтесь начерченной схемы во время строительства.
4. Не забывайте про вентиляцию.
5. Не экономьте на краске для постройки, содержащиеся химикаты могут погубить пчелиную семью.
6. Краска должна быть предназначена для фасадных работ.
7. После покраски и просушки не забудьте хорошо проветрить жилище, прежде чем заселите туда пчёл.
8. Не увеличивайте толщину рамок, иначе чрезмерно вытянутые ячейки не дадут вывести молодняк, а это отрицательно скажется на количестве собранного мёда.

Таким образом, 1 из самых популярных видов ульев — 12-рамочный дадан вы сможете сделать самостоятельно, если воспользуетесь нашими советами. Для этого понадобится минимум навыков, небольшое количество инструментов, остатки досок. Преимущества такого улья оценило большое количество пасечников, в их числе можете оказаться и вы.

Плюсы и минусы конструкции

Рассмотрим сильные и слабые стороны дадановского улья.

Преимущества:

• семьи можно разводить вертикально (это более естественно, чем горизонтальное разведение);
• надставку можно установить в одиночку благодаря незначительному весу;
• двухкорпусный улей предусматривает достаточно много места для развития пчел, благодаря чему можно избежать роения;
• обработка пчел от вредителей и заболеваний выполняется лишь в гнездовой части, следовательно, вредные вещества не попадают в соты;
• конструкция позволяет с легкостью откачивать мед с любого уровня;
• рамки делятся на гнездовые и магазинные, благодаря чему срок эксплуатации последних увеличивается.

Недостатки:

• уровневая конструкция не позволяет проводить осмотр гнездовых рамок достаточно часто, из-за чего труднее определить момент роения;
• собранный улей достаточно громоздкий, могут возникнуть трудности со срочной сменой месторасположения;
• осенью и зимой насекомых нужно подкармливать, т. к. они зимуют в гнездовых рамках, а мед откладывают в полурамки.

Характеристика уникального домика для пчел

Проектируя свой шедевр, французский пчеловод считал, что вертикальное сооружение лучше всего подходит для жизнедеятельности насекомых. Идею поддержали и другие специалисты.В результате появился проверенный временем улей Дадана, который состоит из таких частей:

• корпус;
• колпак;
• съемное дно;
• рамки.

Нередко специалисты дополняют конструкцию «магазинами» в виде компактных ящиков. Корпус имеет квадратную либо прямоугольную форму. Задняя стенка у него двойная, остальные — одинарные. Посередине нижней передней стенки расположен леток. Он представляет собой отверстие, длина которого 220 мм, высота — 8 мм.

Стандартная конструкция дадановского улья вмещает до 12 рамок. Их идеальные размеры позволяют насекомым успешно развиваться и заготавливать мед. Для покрытия рамок используется холст и специальная подушка. Дистанция между ними устанавливается за счет проволоки зигзагообразного характера. Она расположена на боковых стенках улья.

По теме:

Как сделать клумбу из камней и стильно украсить сад своими…

Сен 23, 2020

Инструкция: как сделать погреб на даче своими руками…

Авг 21, 2020

НАЗАД ВПЕРЕД 1 из 5

Съемный колпак покрывает пчелиный домик сверху. Он должен полностью обхватывать конструкцию. Спереди расположено вентиляционное отверстие. Внутри оно закрыто сеткой. Нижняя часть конструкции обустроена съемным днищем. Его отсоединяют во время «генеральной уборки» пчелиного домика.

Для тех, кто готов «построить» своими руками улей Дадана, отметим несколько его преимуществ:

• вертикальное разведение пчел;
• обилие свободного пространства для насекомых;
• комфортное скачивание сладкого продукта;
• из магазинных отсеков получается более качественный продукт;
• защитная обработка пчел проводится лишь в гнездовой части улья.

Существующие недостатки не мешают активно использовать конструкцию в разведении пчел. Например, в собранном виде улья Дадана очень громоздкие, поэтому их неудобно перевозить. Поскольку насекомые зимуют в гнездовых отсеках, а мед откладывают в полурамках, осенью и зимой их нужно подкармливать. В остальном, пчелиные домики являются идеальной обителью для ценных насекомых.

Соперничество

В самом начальном периоде строительства социалистического государства предпринимались попытки внедрения ульев Лансгстрота‑Рута в пчеловодство. У них одинаковые все корпуса, имеющие размеры промежуточные под рамку высотой 230 мм. Они также получили название просто рутовских или многокорпусных ульев. И улей Дадана, и Рута используются сегодня.

Но конструкция Рута, похоже, внедрялась не слишком активно, потому что улей Дадана получил гораздо большее распространение среди пчеловодов или он для большинства оказался лучше.

Мировое пчеловодство отмечает, что улей Лансгстрота‑Рута был следующим после дадановского этапом развития. Принципиально идея Дадана не изменилась. Лансгстрот‑Рута только уменьшил у рамок размеры. Работать с ульем пасечнику стало проще, и позволило делать это не порамочно, но корпусами. Для пчеловодов появление ульев Рута оказалось не просто «лучше», это стало настоящим прорывом в производительности труда пчеловода. Сегодня в мире промышленные пасеки предпочитают работать исключительно с ульями Лансгстрота‑Рута.

И все же большинство пчеловодов предпочитают ульям Рута дадановские, именно их выбирают из этих видов ульев.

Краткое описание улья

Это самый известный тип улья, который получил огромное распространение на территории постсоветского пространства. Основа всех конструкций улья Дадана – это рамка, с габаритами 435х300 мм.

Даданами называют как восьми рамочные многокорпусники, так и 24-х рамочные лежаки с магазинами. Модельный ряд огромен, и как говорится, кто во что горазд. Хотя настоящий, классический улей Дадана, представляет из себя дно, двенадцати рамочный корпус, с внутренними размерами 450х450 мм, два магазина, подкрышник и крышу.

Кстати, в этой статье, можно посмотреть все чертежи ульев Дадана, которые можно изготовить своими руками. А здесь рассмотрим классику, с небольшими дополнениями.

Шестнадцати рамочные ульи на рамку Дадан

Подробные чертежи на 16 рамок можно посмотреть здесь

Все три конструкции ульев я успешно применяю на своей пасеке уже более 12 лет, у каждого есть свои положительные стороны, так и недостатки. Которые мы рассмотрим ниже.

Чертеж рамок

В настоящее время существует много различных модификаций данной рамки, типа “с вилкой”, “евро”, “с продольным пазом”, “под армированную вощину” и др. На чертеже ниже классические рамка и полурамка. Количество отверстий для протяжки проволоки от 3 до 5 (по предпочтению пчеловода).

Характеристики

Конструкция обладает несколькими типами характеристик.

Потребуются такие материалы:

• Древесина. Преимущественно из лиственных пород деревьев. Она должна быть хорошо просушена, без сучков и признаков гниения. Ель и сосна подойдут только если древесина просушивалась не менее 1 года.
• Фанера. Не стоит экономить на материале, иначе улей быстро станет непригодным. Фанера должна быть склеена с применением безвредного сырья, поэтому стоить будет дороже. Идеальный вариант, если в состав входит только натуральное дерево. Более дешевый вид – деревянная рамка, обклеенная фанерным листом и заполненная опилками. Допускается заполнение пенопластом.
• Пенополистирол. Ульи получаются тёплыми и лёгкими, но при этом служат гораздо меньше. То же самое касается конструкций из пенополиуретана.
• Клей. Подойдут ПВА или казеиновый.

Виды изоляции

Может быть 2 вида:

• Одностеночная. Летний вариант, который подходит для южных регионов. Конструкция более лёгкая, но при этом меньше удерживает тепло.
• Двухстеночная. Между двумя стенками закладывают утеплитель. Используются опилки, солома и пенопласт. Позволяет сохранять тепло даже при скачках температуры.

Составные части

Для изготовления улья Дадана потребуются:

• Дно. Представляет собой деревянную доску прямоугольной формы. По бокам устанавливаются 3 планки. Вместо 4-ой планки – щель, замена летка. К ней крепится прилётная доска. Регулировать размер летка можно с помощью тонкого деревянного вкладыша – летковой задвижки. Бывает съёмным или прикреплённым к корпусу. Цельная конструкция подходит для перемещения, но при этом тяжелее осматривать пчёл и откачивать мёд.
• Корпус. Деревянный ящик, который не имеет дна и крышки. К нему прикрепляются остальные детали улья. Также проделывается отверстие – верхний леток.
• Магазин. Применяется в период откачки мёда. Главное – позаботиться, чтобы матка не откладывала яйца в надставку. Иногда для удобства в магазине проделываются ручки.
• Крыша. Должна быть максимально лёгкой, ведь её приходится часто перемещать. Можно изготовить плоской, двускатной или односкатной. Ульи с плоской крышей проще переносить, но создание укрытия двускатного типа позволяет обеспечить дополнительную вентиляцию и улучшить терморегуляцию.
• Подкрышник. Способствует дополнительному утеплению.

Предлагаем ознакомиться Пошаговое изготовление броши из бисера камней и бусин своими руками для начинающих, схемы и шаблоны

Размер рамки Дадановского улья

На протяжении длительного времени улей Дадан считался одним из самых лучших и востребованных. Но некоторым пасечникам он все же не пришелся по душе. Усовершенствовал конструкцию швейцарец по происхождению Блатт. Он укоротил рамки, в результате этого был получен современный стандарт улья. Размер рамки Дадановского улья для гнезда, согласно этому стандарту, составляет 43,5 на 30 см, полурамки для магазина – 43,5 на 14,5 см.

Улей Дадан

Улей Дадана представляет собой однокорпусную вертикальную конструкцию, расширяющуюся магазинной надставкой, которую еще называют магазином.

Устройство включает в себя:

• оборотное дно;
• корпус;
• магазинную надставку;
• односкатную крышу;
• леток;
• прилетную доску;
• гнездовые рамки;
• магазинные рамки;
• вставные доски.

Как сделать своими руками 12-ти рамочный улей Дадан

Доработанный И. Блаттом объемный вариант конструкции наиболее распространен на пасеках. Строение получается громоздким из-за увеличения ширины модулей.

Указанные на чертежах размеры 12-тирамочного улья Дадан не учитывают толщину двойных стенок, нужных для зимовки насекомых. Второй слой досок прикрепляют снаружи корпуса.

Размер двенадцатирамочного улья

Для изготовления обычно используют крепкое дерево толщиной 4 см. На поперечном разрезе конструкция Дадана квадратная, с внутренней стороной 45 см, наружной – 53 см. Высота модулей может быть увеличена за счет оставления больших промежутков для движения пчел. Тогда строение с магазином вытянется вверх до 85-90 см.

Чертежи двенадцатирамочного улья Дадан

На схеме принято изображать конструкцию с 1 модулем каждого вида. Рекомендуется изготовить по образцу 1-2 экземпляра деталей дополнительно (магазинов понадобится 2-3) для замены или надстройки. Сборка 12-рамочного улья занимает обычно около 1 рабочего дня.

Чертеж корпуса

1 – передняя и задняя стенки корпуса; 2 – боковая стенка корпуса; 3 – крепежные гвозди или самонарезающие винты по дереву.

Для установки рамок понадобятся фальцы. Внутри короба оставляют запас около 1,5 см, чтобы сколоченные рейки не задевали стенки.

Передняя и задняя стенки корпуса

Чертеж магазина

1 – передняя и задняя стенки магазинной надставки;2 – боковая стенка магазинной надставки;3 – крепежные гвозди или самонарезающие винты по дереву.

После снижения медосбора одна из надстроек Дадана становится лишней, и ее можно убрать. Поэтому пригодятся ручки на боковых сторонах короба.

Закрыть через 6

Чертеж подкрышника

1 – передняя и задняя стенки подкрышника;2 – боковые стенки подкрышника.

Под вставку помещают холстик прямоугольной или квадратной формы, закрывающий рамки и не позволяющий пчелам подниматься выше.

Чертеж крыши

Под кровлей нужно сделать несколько круглых вентиляционных отверстий диаметром до 1,5 см. Они должны быть закрыты сеткой, чтобы насекомые не могли пролезть.

Чертеж дна

Рекомендуется увеличить пространство под гнездом до 5-6 см. Такой подвал устраивают для передвижения насекомых, вентиляции.

Угловые соединения стенок в корпусах ульев

1 – боковая стенка корпуса улья;2 – передняя стенка корпуса улья;3 – соединительная шпонка.

Особенности содержания пчел в улье

Для перемещения конструкции нужна помощь второго человека либо использование подъемника, поэтому с ней сложно работать одному.

Сильное семейство к моменту установки магазина может перейти в роевое состояние. Приходится убирать часть расплода, чтобы не образовался нежелательный отводок.

Модули дадановского улья на 12 рамок получаются квадратными. Внутри них можно поставить основы под восковые соты параллельно или перпендикулярно отверстию летка для улучшения вентиляции, сохранения оптимальной температуры гнезда.

Как сделать своими руками 10-ти рамочный улей Дадан

Когда планируется выполнить улей Дадан своими руками на число рамок в количестве 10 штук, необходимо взять пиломатериалы, толщина которых в итоге (после обстругивания) будет достигать числа в 33-36 мм, не меньше.

В этом случае вес увеличивается, как и нагрузка на всю конструкцию. Поэтому необходимо жестко крепить элементы друг к другу для избежания перекоса готового домика. Каждую доску нужно плотно подгонять и надежно закреплять, не допуская появления щелей и зазоров.

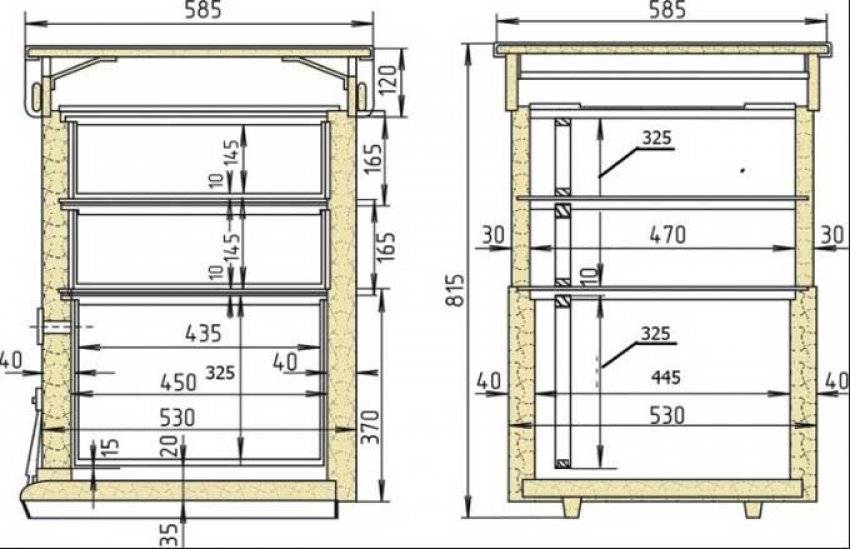

Размеры и чертежи десятирамочного улья

Габариты домика, как и размеры рамок будут следующими:

• Общая высота домика с корпусом и двумя секциями надставками составляет 81,5 см.
• Глубина 58,5 см покрышки и 53 см по секциям.
• Ширина – 53 см.

Особенность содержания пчел

В таком домике, для успешного пчеловодства необходимо прислушиваться к следующим советам и правилам:

• Лучше выполнить многокорпусную конструкцию с утепленными стенками.
• В ранние весенние месяцы сюда можно поселить отводок. В этом случае он будет достаточно быстро развиваться.
• Если пересаживать пчелопакет в такой 10 рамочный домик, то семья достаточно быстро выводит рабочих пчелок, которые быстро будут собирать запасы меда.

Изготовление

Изготовить улей дадан можно самостоятельно. Для этого не нужны какие-либо особенные знания и умения. Достаточно соблюдать размер 12 рамок для дадановского улья и габаритные параметры всей остальной конструкции.

При этом пользуются чертежами улья дадан, представленными здесь в статье или их также можно найти в интернете. Предложенная ниже схема сборки позволит сделать изготовление дадана максимально простым.

Материалы и конструкция

Перед тем, как сделать улей дадан своими руками, необходимо подготовить все необходимые инструменты и материалы. Так как делаем улей дадан своими руками из натуральной древесины (это проще всего и к тому же доступно), необходимо правильно подобрать пиломатериалы, учитывая степень их просушки. Ведь только качественно высушенные доски смогут сохранять свои размеры и форму, а, следовательно, не образовывать затем в изделии щелей и полостей.

Помимо этого, необходимо учесть:

• Лучше выбирать липу или иву в качестве дерева, так как в них не содержится большое количество смолы.
• Если нет возможности приобрести такие породы деревьев, то можно использовать сосновые или еловые пиломатериалы.
• Учесть, что для днища и корпуса толщина досок должна составлять 40 мм в готовом изделии. Для крышки можно взять болеет тонкую, около 15 мм.

При выполнении основного каркаса улья по внутренней поверхности противоположных стенок делают специальные углубления, размеры которых составляют 2х1 см. Делается это, чтобы домик функционировал со съемными элементами. Это обязательное условие правильного устройства улья для пчел.

Размеры и чертежи

Прежде, чем приступить непосредственно к изготовлению конструкции, следует ознакомиться с чертежами и размерами. Размеры улья дадан на 12 рамок имеют следующие основные габаритные параметры по ГОСТу:

Высота корпуса по передней и задней стенке составляет 320 мм. Длина при соединении планок внахлест 450 мм.
У боковых стенок высота такая же, как у передней и задней стенки, тогда как длина в этой части составляет 530 мм

Необходимо обратить внимание, что ширина соответствует подрамочному пространству в домике.
Подкрышник имеет высоту 1 см.
Для того, чтобы крышка плотно закрывалась, ее площадь должна быть больше, чем площадь корпуса в верхней части.
Дно делается таким же по площади, как и нижняя часть короба, с единственным условием, что по передней стенке делают выступ приблизительно на 1 см.

Размеры улья дадан на 12 рамок составляют:

В 12-ти рамочной конструкции у боковых стенок высота имеет 320 мм.
А вот длина по боковой части составляет 450 мм.
Тогда как длина по передней и задней стенке всего лишь 370 мм.
Необходимо обратить внимание, что конструкции под соты для обоих конструкций имеют почти неизменные размеры, которые составляют 435 х 230 мм.

Сборка

Сделать самому улей дадан для пчел не сложно, но, прежде чем своими руками начать подготавливать сборку конструкции, необходимо знать четко технологическую последовательность изготовления:

• Саморезами скрепляются стенки. Для большей прочности конструкции по внутренним поверхностям крепятся металлические уголки, в каждом углу, как сверху, так и снизу.
• По верхней части корпуса, с внутренней стороны, прикручиваются планки размером 2 см на 2 см. Это делается для создания фальцев.
• Фаска по верхнему и нижнему периметру корпуса позволяет соединять эту часть с другими.
• У лицевой поверхности прорезается леток, а при помощи планки делается посадка для пчел. Чтобы не выходило тепло, желательно, по внутренней поверхности в районе летка сделать задвижку.
• По принципу сборки корпуса, выполняется дно, подкрышник и крышка.
• Не забыть ко дну прикрепить специальную сетку, которая выполняет функцию диафрагмы. Она нужна для безопасности пчелиной семьи.

Пользуясь чертежами дадановского улья на 12 рамок или на 10, можно без особых навыков создать конструкцию пчелиного домика.

Где взять чертеж улья в 12 рамок

Что касается чертежей и размеров, то улей Дадана, являясь сборной модульной конструкцией, составляется из:

• корпуса, у которого дно может отделяться либо нет;
• магазинной надставки;
• подкрышника;
• крыши;
• съемного дна (зависит от конструкции);
• гнездовых и магазинных рамок;

Эти типовые элементы позволяют составлять несколько видов конструкций. Самыми распространенными являются модели, состоящие:

• из корпуса со съёмным дном, двух магазинных надставок для сбора мёда и крыши с подкрышником;
• из корпуса, снабжённого несъёмным днищем, магазинной надставки, подкрышного вкладыша, крыши;
• из двух корпусов, отделяемого дна, крыши и подкрышника.

О том, как собрать корпус улья своими руками, смотрите далее.

Для изготовления улья Дадана необходим точный чертеж, в котором должны быть указаны все размеры выбранного варианта. Лучше всего иметь на бумаге и отдельный эскиз каждого модуля, и общие сборочные чертежи.

Классический вариант – это конструкция улья с установкой 12 низкошироких рамок. В облегченном варианте предусматривается только 10 рамок, а для увеличенного варианта их 14. Изготовление варианта большей конструкции предназначается в основном для пчеловодства в тех широтах, где преобладают низкие температуры.

Принятые габариты гнездовой рамки — 435 мм на 300 мм, а магазинной — 435 мм на 145 мм. Зазор между рамочной планкой и стенкой улья должен составлять 7 мм. Для свободного подрамочного пространства не стоит оставлять больше 2,5 см, а рамочная рейка по ширине должна быть не шире 37 мм. Соответственно, высота внутреннего пространства составит 325 мм, а длина — 450 мм. По ширине конструкция определяется количеством установленных рамок. Каждый магазин имеет высоту в 165 мм, а леток – 12х10 мм.

Деревянные стенки основного улья не должны быть тоньше 32 мм. При изготовлении магазина рекомендуют пользоваться менее тонкой древесиной (до 26 мм).

10-рамочные ульи популярны из-за того, что их корпуса имеют меньший вес, они более компактны. Их габариты: 325 мм х 370 мм х 450 мм. магазин — 165 мм. Диаметр летков 12х100 мм, их можно регулировать по диаметру.

12-рамочный дадановский улей считают классическим. В основном их применяют в районах с относительно мягким и тёплым климатом, где нет значительных морозов.

В самую популярную комплектацию входит съемное дно корпуса, сам корпус, магазинная надставка и крыша вместе с подкрышником. Корпус должен содержать 12 рамок 435 мм х 300 мм, размер рамки для магазина — 435х145 мм. Ширина надрамочного зазора — 10 мм, нижнего просвета — 25 мм. Соответственно, корпус будет иметь габариты — 325х445х450 мм, а магазин — 160х445х450 мм.

14-рамочный улей Дадана предназначен прежде всего для использования в тех российских широтах, где температуры минимальны. По этой причине он максимально утеплен. Поскольку были добавлены две дополнительные рамки, пришлось расширить внутреннюю ширину корпуса на 75 мм, что составило 510 мм.

Чертежи ульев Дадана найдутся в достаточном количестве на просторах всемирной сети.

Приступая к изготовлению конструкции своими руками, использовать чертеж нужно обязательно. Именно, имея чертеж перед глазами, вы досконально узнаете размеры улья и можете ориентироваться на них.

Гораздо чаще пчеловоды отдают предпочтение ульям не из 10, а 12-ти рамок. Изготовить такой своими руками можно при помощи различных материалов: дерева, металла, пенополистирола

А чтобы все детали соединились точно и аккуратно, соблюсти размеры, которые содержал чертеж, очень важно. Если появятся щели, придется их шпаклевать, а затем отшлифовать

Также важна окраска.

Конструкцию из 10-ти рамок используют, когда хотят добиться снижения нагрузки корпуса. К тому же такой корпус компактен и с ним легче работать. Конструкция улья практически такая же, как и для 12-ти рамок. Но чертеж нужен обязательно. Как еще вы узнаете особенности и размеры такой конструкции.

Такой улей, какой вы соорудите своими руками, используя чертежи, соблюдая в точности все рекомендации, будет для вас лучше любого другого, независимо, 10 или 12 рамок в нем вы предусмотрели.
