Зернодробилка своими руками

Виды домашних зернодробилок – особенности разных типов оборудования

Измельчители для зерновых могут быть бытовыми или промышленными. Агрегаты второго типа выделяются большими габаритами, крайне высокой производительностью и способностью перерабатывать грубый неочищенный продукт без вреда для их рабочих механизмов.

Бытовой измельчитель – это малогабаритное узкопрофильное оборудование. Оно способно перерабатывать только предварительно очищенное зерно с низким процентным содержанием шелухи. Тем не менее бытовые дробилки – это хороший вариант для домашнего хозяйства. Они позволяют получать сравнительно большие объемы измельченного зерна без значительных физических усилий своих владельцев.

В зависимости от своих конструктивных особенностей бытовые и промышленные измельчители делятся на следующие виды:

молотковые – выделяются простым устройством и неприхотливостью в обслуживании. Молотковая дробилка для зерна укомплектована режущими органами, расположенными непосредственно на роторе, который вращается внутри штатной приемной камеры;
роторные – этот вид хозяйственного оборудования один из самых популярных на рынке. Роторная дробилка оборудована прочными металлическими режущими органами, которые в процессе своего вращения бьются о стенки приемной камеры. В результате оператору удается получить большое количество тщательно измельченного зерна и отходов природного происхождения;

дисковые – в устройстве этого оборудования для дома режущие органы крепятся к валу при помощи специальных встроенных дисков. Это повышает прочность агрегата и позволяет ему перерабатывать твердую продукцию;
вальцовые – эти агрегаты предназначены не только для дробления, но и для перемалывания зерновых культур. Вальцовая дробилка оборудована рифлеными вальцами, способными тщательно дробить предварительно смоченный продукт.

Садовые измельчители для зерна делятся между собой по типу рабочего привода:

ручные – самые простые агрегаты. Ручная дробилка подходит для переработки небольших объемов подготовленных зерновых. Она не комплектуется двигателем, поэтому в движение режущие ножи оборудования приводятся под действием физических усилий оператора. К ручным относится зернодробилка крупного помола, которая не способна измельчать зерно до мелких фракций;
пневматические – чаще всего используются для дробления кукурузы и других видов зерновых. Оборудование этого типа работает достаточно быстро и помогает превращать цельный продукт в готовую кашу, которую можно использовать для вскармливания мелкой домашней птицы и молодых особей крупного рогатого скота;
электрические – агрегаты этого типа выделяются простотой конструкции и сравнительно высокой производительностью. Домашняя электрическая дробилка работает одинаково эффективно с сухим и мокрым зерном.

Среди фермеров, владеющих небольшими и средними хозяйствами, самой большой популярностью пользуются электрические роторные измельчители. В продажу они могут поступать как со стандартными, так и с фрезерно-турбинными ножами. Второй вариант показывает более высокую скорость и достойное качество измельчения, независимо от состояния и размеров зерна.

Это интересно: Цепь для бензопилы — особенности выбора по шагу цепи, типу звеньев

Виды зернодробилок

Зернодробилки одинаково используются как на больших фермах, так и на частных подворьях, и различаются размером помола зерна. Для мелкого, среднего и крупного помола используют приспособления для сухого дробления, а если нужен очень мелкий помол, то необходим измельчитель зерна, применяющий влажный способ.

Зернодробилки имеют ряд достоинств:

Компактность позволяет перемещать аппарат,
Аппарат работает от обычной электрической сети,
Большой выбор моделей,
Возможность легко изготовить в домашних условиях,
Необходимые запчасти для зернодробилок можно найти в каждом доме.

Валковый измельчитель зерна измельчает продукт между двумя валками, которые вращаются в противоположных направлениях. Роторные отличаются тем, что ножи прикреплены к основному вращательному валу. В молотковых дробилках основной рабочий узел включает в себя барабан, решето и деки. Дробление происходит под воздействием ударов в молоткообразном барабане. В щековых дробилках сырье для переработки поступает сверху, и раздавливается между двумя плитами-щеками. А в конусном устройстве дробление осуществляется в постоянно вращающейся конусной головке.

Одна из самых популярных моделей, которую используют во многих крупоцехах, а также на фермах и частных подворьях — зернодробилка Шмель.

Она отличается простотой в работе и доступностью. В стандартную комплектацию включены такие запчасти для зернодробилок, как лингумы, аппараты для втягивания зерна, сито с ячейкой в четыре миллиметра и сито, с ячейкой шесть миллиметров, а также силовой кабель.

Зернодробилка из электропилы своими руками

Каждому владельцу животноводческой фермы очень хорошо известно какой хорошей помощницей может быть собственная дробилка для зерна. Благодаря ее помощи можно довольно быстро и легко обновить запасы питания для птицы и кроликов, сделать смесь комбикормовую для других животных, а также перемолоть фрукты с овощами.

Это очень полезная штука даже для обычного домашнего хозяйства, ведь ее можно использовать для дробления зерновых культур, чтобы потом получить муку из кукурузы, пшеницы и т.п.

Правда в случае, когда Вы захотите прикупить на сельскохозяйственном рынке дешевый прибор – найти его не так-то и просто. Именно поэтому многие берутся за собственноручное его создание.

В свое время я переставлял с одного места в гараже на другое старую электропилу, поскольку она не очень пригодилась в хозяйстве из ряда определенных причин. Все из-за того, что она весит далеко не мало, не имеет защиты от подскока, ее цепь нельзя смазывать, да и в руки страшновато брать и опасно.

Поскольку мое небольшое подсобное хозяйство состоит из двадцати курей и парочки секачей, которые были взяты мною на откормку, признаюсь честно – я давно хотел приобрести такую зернодробилку, а потом решился все сделать сам, ведь по сути все нужное есть дома под рукой.

Итак, приступим. Я взял пилу и убрал из нее лишнее. Потом взял трубу и отрезал от нее кусок, который и будет служить за основание для несущего корпуса. С самого начала ее высота составляла 50 мм, а потом понял, что надо обрезать до 35 мм, поскольку прежний вариант – высоковат.

Далее был взят стальной 2 мм лист. Разместил его и обрезал. С помощью напильника было выбрано посадочное для мотора. Крепил мотор к ТК основания при помощи штатных винтов, крепящими крышку выходного вала.

Потом мною был сделан нож, а затем закреплен через шайбы.

После этого я сделал бункер. Затем я собрал и обварил и все готово.

Дробить можно сразу в бочку.

Как сделать своими руками из стиральной машины

Преимуществом данного способа является то, что при самостоятельной переделки стиральной машины в зернодробилку, не нужно прибегать к использованию сварочных и токарных работ.

Необходимые материалы

Для того, чтобы сделать самодельный агрегат, нам понадобятся следующие инструменты и материалы:

собственно, сама стиральная машина (подойдет любая с вертикальной загрузкой, например, СМР-1,5);
дополнительный электрический двигатель;
дрель и сверла (от 3 до 16 мм);
зубило и молоток;
различные ключи;
болты и гайки (M4, M6 и M8).

Также нам понадобится пара стальных пластин (32x5x0,15см и 42x5x0,15 см), которые можно вырезать из двуручной пилы или другого куска металла.

Кроме того, нам понадобится дополнительный расходный материал:

металлический уголок (3×3 см);
поворотные болты M8 с гайками-барашками – в количестве трех штук;
3-х литровые жестяные банки из под краски – в количестве трех штук;
замки типа «лягушка» – в количестве трех штук.

В комплекте со стиральной машиной идут многочисленные болты и гайки, которые тоже пригодятся нам впоследствии.

С ценами на бытовые зернодробилки и кормоизмельчители ознакомитесь тут.

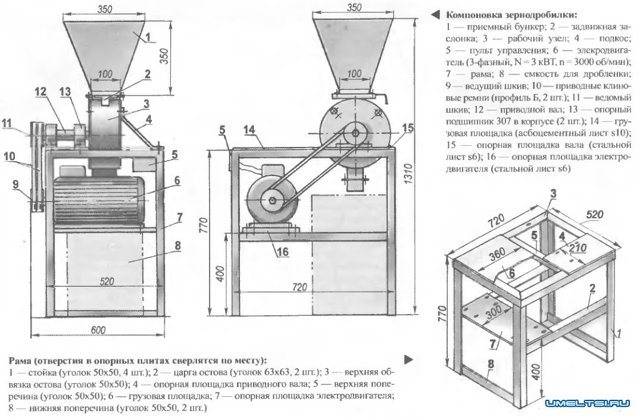

Чертёж и условия конструкции ДКУ

Приводить конкретные размеры тех или иных рабочих узлов самодельной зернодробилки вряд ли целесообразно. Дело в том, что в наличии у конкретного человека может оказаться совсем другая модель стиральной машины, которая имеет свои индивидуальные параметры и строение.

В данном случае, наиболее важным является само понимание условной конструкции, а также принцип работы всего устройства.

Зернодробилка своими руками из стиральной машины и ее чертежи довольно условны, на примере конкретной модели. Однако, взглянув на них, можно понять примерный ход дальнейших работ и устройство основных узлов:

Схема самодельной крупорушки

Рассмотрим на примере стиральной машины Ока, которую мы переделаем в зернодробилку. Разбирать ее нам не придется, нужно лишь открутить пластиковую часть активатора от устройства. Вся остальная конструкция нам понадобится в дальнейшем.

Что собой представляет доильный аппарат Доюшка узнаете здесь.

На месте открученного активатора будет располагаться дополнительный двигатель, а также режущие элементы – ножи, которые необходимо сделать обоюдоострыми.

Порядок действий

Итак, начнем работы, используя следующий порядок действий:

Сделанные заранее ножи устанавливаем на шкив, толщина которого составляет 60 мм. Для этих целей нам понадобится фланец, который бы закреплял ножи, будучи одетым на шкив.
Затем нужно оборудовать специальную воронку, через которую бы выходило переработанное сырье. В конструкции данных стиральный машин слив располагается, что очень кстати, в нашем случае. Именно слив мы и переделаем под эти цели.
При помощи зубила нам нужно расширить диаметр слива, чтобы он был примерно 150 мм.
Вставляем патрубок в получившиеся отверстие, после чего выводим его в сторону. Все, зерноотвод готов.
Затем нам нужно установить решетку под необходимым углом. Это довольно трудный этап работы, поэтому нужно строго следовать инструкциям.
Определяем радиус вращения режущих элементов, после чего делаем засечку в максимальной точке.
Делаем небольшой отступ от засечки, после чего чертим линию. Здесь и будет располагаться наша решетка.
Вырезаем решетку таким образом, чтобы она фиксировалась от одной стены бункера до другой. Закрепляем ее в конструкции.
Напоминаем, что мы не используем метод сварки в нашей работе. Поэтому, если в конструкции находятся какие-либо щели, то замазываем их автомобильным герметиком.

В принципе, процесс работы подошел к концу. Теперь наступает не менее важный этап – первый запуск устройства и проверка его на нормальное функционирование. На панели стиральной машины выбираем наиболее быстрый режим вращения активатора, после чего запуска устройство.

Технология создания опрыскивателя своими руками описана в данном материале.

Даем ему поработать в течение пяти минут, следя за наличием посторонних шумов или вибрации. Также нужно проверить степень нагревания электрического двигателя, установленного на место активатора.

Установка ножей на шкив

Другие модели

Дробилка из стиральной машины

Принцип работы крупорушки в этом случае будет напоминать кофемолку. Данный тип наиболее применим для дробления кукурузы, потому что вращающиеся в барабане ножи лучше всего справятся с крупными и относительно мягкими зернами. Аппарат можно смастерить из любой модели стиральной машины, однако принцип изготовления одинаков.

Необходимо выполнить следующие этапы:

Установить первый двигатель со втулкой и ножами на дне бака стиральной машины. Там же будут расположены сетка и выходное окно, через которое будет поступать готовый продукт.
Второй двигатель, также оборудованный втулкой и ножами, нужно закрепить у входного отверстия возле основания. Жестяная банка, надетая поверх ножей, будет предохранителем от попадания пыли и загрязнителей.
Валы необходимо установить под углом в 25 градусов друг к другу, потому что они будут вращаться в разные стороны. Такой угол обеспечит максимальную производительность механизма.
Входная воронка для сырья может быть любых размеров. Однако желательно изготовить ее крупной, потому что дробилка из стиральной машинки – очень мощная и рассчитана на высокую производительность. Регулировать подачу злаков можно с помощью установки затвора в нижней части воронки.
Контейнер для готового продукта следует установить под крупорушкой. Лучше оборудовать аппарат рукавом, чтобы мелкая пыль не попадала в воздух.

Как видно, основным элементом такой крупорушки является барабан стиральной машины, а основные дополнения – воронка и контейнер – очень просты в изготовлении.

Самодельная мельница

Самодельную мельницу-дробилку в домашних условиях можно изготовить из ротора и статора, которые будут выполнять функцию жерновов.

Инструкция по изготовлению:

Установить на ящик однофазный электрический двигатель мощностью 1 кВт и напряжением в 220 Вольт.
Корпус дробилки должен иметь диаметр 35 сантиметров и быть изготовлен из стальной полосы. Статор устанавливается внизу, ротор – на валу двигателя. Вал движется с угловой скоростью 3000 оборотов в минуту.
Бункер следует прикрепить в верхней части корпуса с помощью болтов. Он должен иметь форму конуса, чтобы было удобно засыпать сырье. Желательно оснастить воронку затвором. Нижняя часть аппарата должна быть оборудована окном для выхода готового продукта. Если есть возможность, нужно оснастить выходное отверстие рукавом.
Изготовить статор можно так: взять пластину стали шириной 5 см, придать ей форму цилиндра и поставить в емкость для последующей заливки. Дно цилиндра должно быть 4 мм толщиной, а стенки – покрыты слоем алюминия. Чтобы повысить жесткость статора, нужно приварить уголки 2x2x5 внутри чаши.
Просверлить в центре отверстие для вала. Сделать заготовку ротора – вырезать круг из листовой стали диаметром 32 см, от края отмерить 2 см и начертить окружность.
Разделить окружность на 32 равных части, в каждой просверлить отверстия, от них пропилить ножовкой полосы до края диска. Отогнуть получившиеся лепестки. В центре ротора приварить втулку, диаметром 3 и высотой 5 сантиметров соответственно.

Для правильной работы необходимо сначала установить статор на вал, и только потом – ротор на прокладке.

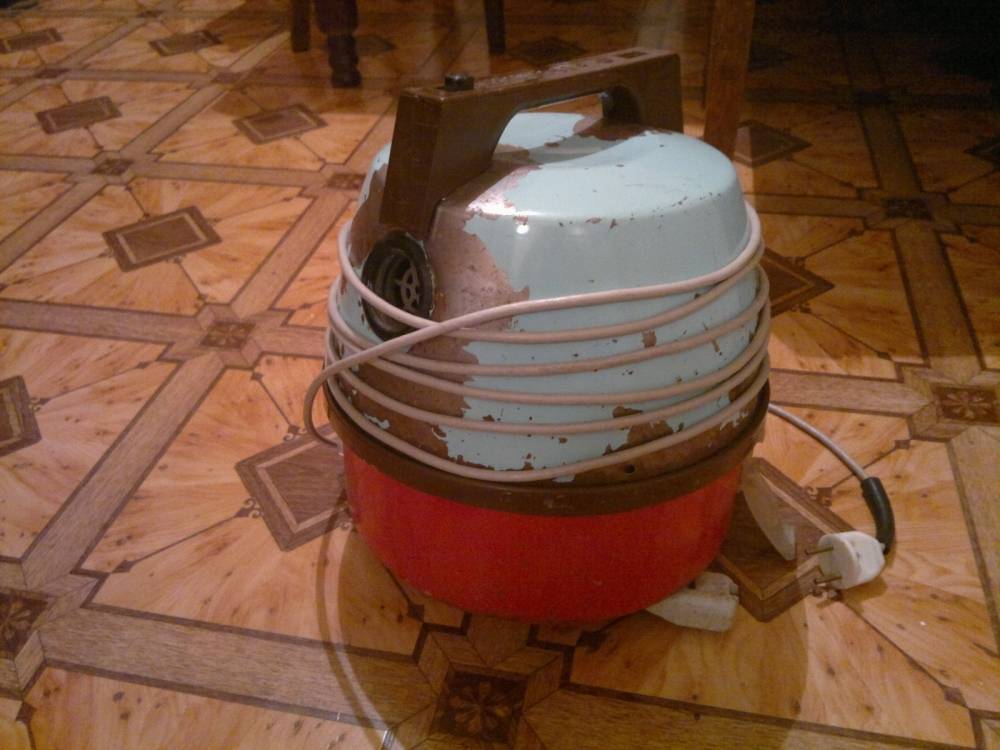

Из старого пылесоса

В этом случае пригодится мотор от старого, но пока еще исправно работающего пылесоса.

Пошаговая инструкция по изготовлению такой крупорушки:

Основание аппарата необходимо сделать из квадратного листа фанеры с длиной ребра 30 см. Мотор от пылесоса нужно прикрепить к фанере так, чтобы он выступал на 4 см вниз.
Нож следует изготовить из стальной пластины с габаритами ВxДxШ, равными 1,5x20x1,5 см. Передние кромки ножа затачиваются по направлению к оси вращения. В середине ножа нужно просверлить отверстие, чтобы насадить на вал.
Рабочая камера должна быть изготовлена из пластины 6 см в ширину и 70+1 см в длину (учитывая припуск). Лист нужно завернуть в кольцо. Прикрепить три деревянных стержня на одинаковом расстоянии для фиксации крупорушки в нижней части камеры.

Отверстия для сетки дробилки изменяются в зависимости от назначения крупорушки. Диаметр ячеек для муки должен быть очень мелким, для комбикорма – в несколько раз больше. Воронку для подачи сырья нужно снабдить затвором, для приема готового продукта следует установить рукав или обычную емкость, если размер корма будет большим.

Процесс изготовления

Выясняя, как сделать зернодробилку своими руками, необходимо ответственно отнестись к процессу проектировки и сборки будущего устройства, поскольку от этого напрямую зависит качество готового изделия. Для сборки мастеру потребуется стандартный набор инструментов, а также дрель с набором сверл, лобзик, зубило и ножи.

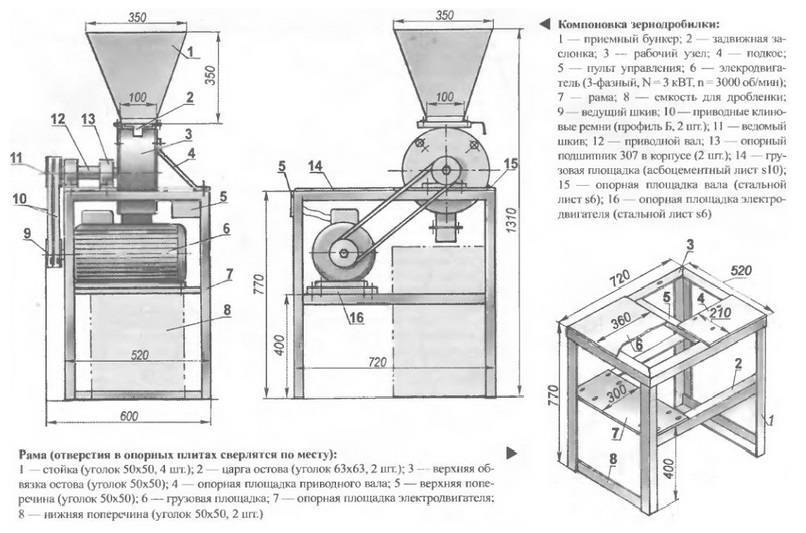

Подготовка чертежей

Существует несколько разновидностей подобного устройства, в связи с чем необходимо заранее определиться с изготавливаемой моделью. От её типа напрямую зависит количество необходимых материалов, а также непосредственно процесс сборки. Самым простым вариантом является бытовая крупорушка из болгарки, где в качестве рабочей камеры используется кастрюля.
