Описание косилок
Главная функция данного вида сельскохозяйственной техники уже заложена в их названии. Они предназначены для того, чтобы скашивать траву.
Роторная косилка уже давно получила и другое название, которое можно услышать не реже, чем и основное. Ее называют также дисковой. Так как за основную функцию срезания травы отвечают именно специальные диски.
Как правило, дисковая- это самодельная косилка для минитрактора и работает она только совместно с ним. Суть ее достаточно простая, а именно в действие приводится колесо, которое считается опорой всей конструкции. Далее за счет колес начинает функционировать система резки.
Косилка для мотоблока. Роторная косилка или сегментная: как выбрать?
Косилка для мотоблока. Роторная косилка или сегментная: как выбрать?
Мотоблок — это наиболее распространенный и универсальный инструмент для выполнения фермерских задач. Приспособление можно назвать этаким «кухонным комбайном», так как на него устанавливается различное навесное оборудование, в частности косилка, которая является незаменимым помощником для скашивания травы, сорняков или даже кустарников. Прибор соединяется с мотоблоком без каких-либо дополнительных насадок и работает на основе ременного или шестренчатого вала отбора мощности. Косилка для мотоблока существенно упрощает работу на приусадебной территории или даче. Вам не придется покупать отдельно дорогостоящую технику, достаточно приобрести навесное оборудование к уже имеющемуся мотоблоку и наслаждаться качественным и быстрым покосом растительности.
Соответственно, практически перед каждым фермером стоит вопрос: как выбрать косилку для мотоблока? Для того, чтобы сделать оптимальный выбор, необходимо определиться, для какой растительности будет использоваться устройство. Также стоит учитывать рельеф участка, от него будут зависеть конструктивные особенности оборудования.
Все косилки для мотоблока можно разделить на два вида:

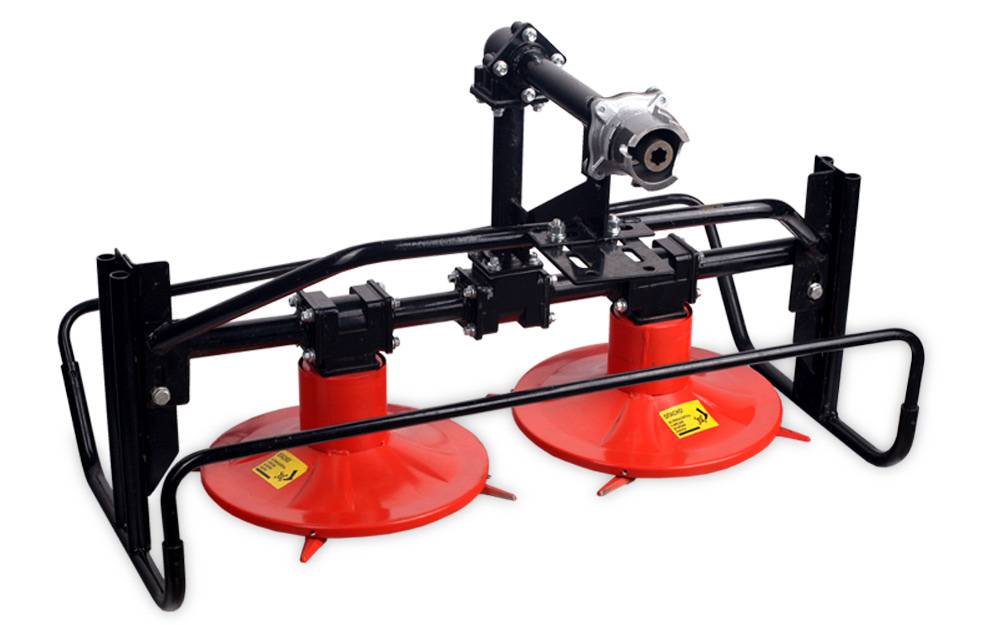

Роторные косилки — это отличный вариант для скашивания травы или сорняков на неровных поверхностях. Они делятся на два подвида:
Приспособление имеет небольшой вес и компактные габариты, что позволяет лучше маневрировать среди деревьев и кустарников. Благодаря простой конструкции даже неопытный фермер сможет быстро разобраться с принципом их работы. Установить такую косилку можно на мотоблоки с различными типами охлаждения (воздушным или водяным). Высота скашивания роторной косилки для мотоблока варьируется от 50 до 140 миллиметров, а ширина захвата за один подход — от 520 до 800 мм, за счет чего Вы сможете подобрать необходимую модель исходя из размера Вашего участка. Механизм кошения представляет собой каркас с двумя прикрепленными роторами с острыми ножами, которые устанавливаются под любым углом, тем самым позволяя скашивать траву в труднодоступных местах. Несомненный «плюс» роторных косилок — возможность устанавливать специальные лыжи, которые упрощают эксплуатацию на неровных поверхностях, а барабаны, проталкивающие траву, позволяют прибору с легкостью скашивать грубую и толстую растительность. Все эти преимущества делают данный тип косилки эффективным устройством для заготовки сена, скоса небольших кустарников и устранения сорняков на обочине дорог.
Если Вы рассчитываете на скашивание больших по площади участков, то Вам стоит обратить внимание на сегментные косилки, которые также делятся на:
Принцип их работы отличается движением режущего элемента: в первом случае движение происходит в возвратно-поступательном направлении, во втором — в противоположном.
Сегментные косилки для мотоблока отличаются высокой производительностью и эффективностью выполнения задач. Данный тип представляет собой острые режущие ножки, которые с легкостью справятся с сильно заросшими участками и молодой порослью диаметром не более 1 сантиметра. Сегменты легко снимаются, поэтому заточить их или поменять на новые не составит труда. Скошенная растительность укладывается в один ряд, после чего ее быстро можно собрать специальным пресс-подборщиком. Как и роторные, сегментные косилки присоединяются к шкиву двигателя мотоблока при помощи ремня. Несомненно, данный тип устройства значительно сложнее в обслуживании, но при этом обладает рядом преимуществ. Главным преимуществом является то, что во время работы она не дробит траву, а срезает ее у самого корня. Стригущий элемент устанавливается параллельно поверхности, тем самым покос осуществляется на минимальном расстоянии от земли. Стоит отметить, что этот вид имеет боковое расположение, поэтому скашивание будет происходить с незначительным пропуском растительности. В отличии от роторной, сегментная косилка имеет большие габариты и вес, поэтому с транспортировкой могут возникнуть трудности.
Косилка для мотоблока — это то приспособление, которое существенно облегчит уход за Вашим приусадебным участком, дачей, огородом или полем. Сделав свой выбор в пользу роторной или сегментной косилки, Вы, в первую очередь, приобретаете для себя надежного полезного помощника. Исходя из вышеперечисленных «плюсов» и «минусов» каждого вида, сделать это будет несложно. Следуйте нашим рекомендациям и выбирайте оптимальный вариант. Главное, помните, что срок службы устройства и эффективность исполнения ним поставленной задачи, прежде всего, зависит от правильной эксплуатации техники!
Принцип работы и область применения
Роторные косилки измельчают растения, косят и укладывают в ровные валы или равномерно по полю, что существенно облегчает транспортировку сена. Во многих моделях есть предохранитель, который отводит ножи при столкновении с каким-либо препятствием. Также в некоторых вариантах косилок ножи могут отклоняться до 45°, что обеспечит лучшую чистоту среза.
Модификации этого устройства отличаются между собой количеством режущих деталей, способом крепления и площадью обработки. Многие модели могут применяться для заготовки кормов, так как оборудованы измельчителем сорняков. Работа приспособления происходит при помощи вала отбора тягача с использованием конической, карданной или иной передачи.
Устройства кошения роторного типа отлично подходят для:
- очистки поля от сорняков;
- покоса пастбища;
- удаления травы.
Агрегат обладает достаточной маневренностью и простотой в эксплуатации. Его ширину нужно подбирать с учётом объёма работ и размера обрабатываемого участка.
Полотно для резки у сегментно-пальцевой косилки состоит из двух металлических частей: подвижной и неподвижной. По принципу работы механизм устройства напоминает ножницы. Режущие детали имеют вид треугольников с острыми краями, которые называются сегментами или пальцами. Трава срезается, попадая между кромок ножей, укладывается рядами и её легко собирать. Двухножевая беспальцевая косилка отличается двумя подвижными частями, которые двигаются взаимно противоположно. Такое приспособление чище срезает, не забивается мусором.
Основное применение:
- скашивание толстых стеблей сухой травы;
- удаление сорняков;
- покосы естественно растущей травы и сеяных зерновых культур.
Особенности конструкции
Если вы владелец загородного дома или дачного участка, то вам непременно приходится бороться с травой, сорняками и ненужными кустарниками.
Газонную траву довольно просто убрать обычной садовойгазонокосилкой , а вот справиться с большими сорняками, порослью и кустами такая техника, к сожалению, не сможет.Важно! Не используйте колесные бензотриммеры для борьбы с крупными сорняками– они предназначены исключительно для скоса травы. В противном случае аппарат быстро выйдет из строя
В таком случае необходимо воспользоваться специальными косилками, предназначенными для скоса более высокой и плотной травы. Благодаря особенностям такой техники она может с легкостью избавить вас от ненужной на участке поросли.
Пресс подборщики
Данное приспособление позволяет владельцу земельного участка не только тщательно выбрать скошенное сено или траву, освободив почву для дальнейшей обработки, но и компактно их упаковать и подготовить для дальнейшей транспортировки. Пресс подборщик для мотоблока может быть двух типов:
- Тюковый.
- Рулонный.
В основном, из-за более компактных размеров и более простой конструкции, в частном хозяйстве предпочитают использовать рулонные навесы. Тюковые — более свойственны фермерским хозяйствам.
Рулонный пресс подборщик
Пресс подборщик рулонный для мотоблока формирует рулоны из сена или соломы.
Рулонный пресс подборщик
- Материал захватывается подборщиком и поступает в барабанный отсек, где под воздействием решетки, скручивается в рулон.
- Звуковой сигнал оповестит оператора мотоблока о том, что рулон достиг необходимого размера и плотности.
- Рулон обвязывается бечевкой, после чего задняя стенка барабана открывается и готовое изделие выкатывается наружу.
- Наружная часть рулона более плотная, чем внутренняя, благодаря чему обеспечивается отличная циркуляция воздуха. Кроме того, рулоны имеют одинаковый вес и габариты.
Как все это происходит, поможет понять видео:
https://youtube.com/watch?v=F6szzI3aeAU
Тюковый пресс подборщик
Пресподборщик для мотоблока тюкового типа работает по другому принципу. В прессовальную камеру сено поступает так же при помощи шнека, затем камера заполняется до упора и запускается вязальный механизм — две нити обвязывают прямоугольный тюк, после чего он выталкивается наружу. В агрегатах тюкового типа есть возможность регулировки плотности и высоты готового тюка, кроме того, прямоугольные блоки из сена или соломы удобнее хранить и транспортировать.
Предлагаем посмотреть видео обзор работы тюкового пресс подборщика:
https://youtube.com/watch?v=1QP3Vg4cN0Y
Еще одним полезным навесом, работающим от мотоблока, является сделанная своими руками соломорезка. Она поможет измельчить корма непосредственно перед подачей в пищу домашним животным. Мотоблок приводит в действие ножи-резаки.
Как это происходит — предлагаем посмотреть на видео:
Как сделать сегментную косилку своими руками
Чтобы собрать сегментную сенокосилку, потребуются следующие детали:
- брус из металла с параметрами 15×50×120 мм;
- ножи;
- диски;
- колесо;
- крепежные элементы (болты, гайки).
Вариативность косилок позволит создать вам наиболее дешевый и качественный вариант
Набор инструментов идентичен всем перечисленным для предыдущей конструкции. Для сборки нужно выполнить следующие шаги:
- просверлить в брусе отверстия под болты М8;
- убедиться, что каждый нож имеет сегмент на спинке и обойму для приводного рычага;
- закрепите ножи на брусе с обеих сторон;
- закрепите к брусу прижимы и салазки;
- установите колесо.
Механизм приводится в движение посредством вала, что и заставляет ножи вращаться и выполнять обратно-поступательные движения, позволяя механизму с легкостью срезать толстые сорняки.
Как сделать своими руками
Собрать сенокосилку на мотоблок без опыта в металлообработке сложно. Не стоит заниматься этой работой, когда под рукой нет нужного инструмента и комплектующих. Но если хорошо разобраться в конструкции, подготовить необходимые чертежи и работать строго по ним, то можно сэкономить и сделать оборудование, которое не будет уступать заводскому.
Роторная косилка
Сложный вариант, так как нужно найти привод, за счет которого конструкция будет работать. Его можно купить там же, где продают готовые изделия, там обычно торгуют и запасными частями. Собирать надо в такой последовательности:
- Найти готовый или сделать новый чертеж. Продумать размеры, особенности крепления к мотоблоку, систему передачи мощности от техники на косилку.
- Купить привод для дисков. Он должен обеспечивать движение осей навстречу друг другу.
- Подобрать металлические диски по размеру. Подойдут любые варианты, главное, чтобы они были сделаны из стали и имели одинаковый диаметр.
- Сварить раму. Продумать, как закрепить на ней механизм. Присоединить диски, для этого можно сделать оси из толстостенной трубы либо металлического прутка.
- По краям дисков закрепить по 3-4 ножа на равном расстоянии. Они ставятся на небольшие оси, чтобы при вращении они выдвигались наружу.
- Закрепить шкив для привода и натяжной ролик. Тут надо учитывать длину ремня, необходимо хорошо натянуть его.
Совет!Перед дисками закрепить раму из трубы или уголка, если в траве попадется камень, она не допустит повреждения рабочих частей.
Закрепить все части прочно. Использовать качественный крепеж, затягивать соединения самоконтрящимися гайками, при вибрации они не откручиваются. Окрасить, чтобы металл не ржавел из-за высокой влажности и растительных остатков.
Сегментная косилка
Собрать ее на порядок проще. Но при этом нужно найти эксцентриковый механизм, который обеспечит движение рабочей части, сделать его своими руками сложно. Понадобится сварочный аппарат, несколько прямоугольных труб и болты толщиной не меньше 8 мм. Делать так:
- Найти чертеж или сделать его с готового образца. Точно нанести размеры.
- Сварить несущую раму. На ней будет крепиться и рабочая часть и узел, которым косилка будет фиксироваться на мотоблоке.
- На раме сделать направляющие, в которых будет двигаться планка с ножами. Проще всего сделать их П-образной формы.
- Собрать элемент с ножами, закрепить их на планке. Проверить, как он движется в направляющих.
- Поставить две тяги, которые будут обеспечивать движение рабочей части. Присоединить их к эксцентриковому механизму. Поставить привод, через который будет передаваться мощность.
После сборки проверить, как косилка ставится на мотоблок. Поставить ремень, убедиться, что ролик обеспечивает хорошее натяжение. Провести пробный запуск на небольших оборотах. Если движение не прямолинейное, или есть какой-то люфт, разобраться и внести изменения в конструкцию.
Косилка-повозка
Этот вариант сделать проще всего, так как в конструкции нет сложных узлов. Можно приспособить в качестве повозки адаптор, который используют для вспахивания и других сельскохозяйственных работ. Но ее несложно собрать, соблюдая простые рекомендации:
- Сделать чертеж. Предусмотреть такие факторы, как ширина обработки и длина тележки. Если она есть готовая, то адаптировать параметры под нее.
- Поставить колеса на ось, приварить дышло для соединения с мотоблоком. Сверху поставить сиденье и опору для ног.
- Сделать корпус косилки. Сварить ее из листовой стали толщиной в 1 мм или больше. Размер короба должен быть на 10 см больше диаметра ножа.
- Сверху установить угловой редуктор, чтобы через шкив вращать ось. Нож сделать из стали, закрепить в нижней части.
- Корпус прикрутить болтами к тележке. Предусмотреть систему регулирования высоты расположения.
Совет!Сделать косилку съемной, чтобы использовать тележку для других целей.
Обеспечить удобство управления мотоблоком. Важная часть – ременной привод, во-первых, натяжение должно быть хорошим, а во-вторых, лучше поставить кожух сверху, чтобы подвижная часть была закрыта. Можно не делать сиденье, а поставить колеса в задней части для упора и работать, как обычно.
Собрать косилку для мотоблока своими руками возможно только при подготовке подробного чертежа и наличии всех необходимых деталей. Механизм вращения проще купить в готовом виде, так как его сложно изготовить. Надо точно подогнать все элементы друг к другу и соединить их прочным крепежом, исключающим ослабление соединений от вибрации.
Цена на косилку в различных регионах
Цена на модели может отличаться в регионах, но незначительно. Начинается цена от 11 000 р. Зависит итоговая цена от комплектации, мощности модели, материалов из которых она изготовлена. Купить дешевле можно б/у косилки по объявлениям в интернете. Но если техника нужна для своего хозяйства, рекомендуем остановить выбор на новой модели. Она будет на гарантии и обслуживание осуществляется 3 г. бесплатно.
Средняя цена и где выгоднее купить косилку в различных регионах России, можно посмотреть в таблице:
| Города | Поставщики | Цена, тыс. р. | ||
| КМ 0,5 | Заря | Заря 1 | ||
| Москва | ООО “МотоМ” , бульвар Победы 32, тел.:8 432 567 876-12 | От 13,9 | От 12,5 | От 16,5 |
| СПб | ООО “Трактор”, ул. Николаева 12 б-23, тел.: 8-800-312-345 | От 14 | От 12,7 | От 16,45 |
| Казань | ООО “Казанский машиностроительный завод”, ул. Куртухина, д 42 а, тел: 8 834 900 989 | От 14,2 | От 13 | От 16,3 |
| Уфа | ООО “АгроТехКомплект”, тел.: +7 (987) 610-11-73, +7 (987) 094-76-17 | От 13,7 | От 12,9 | От 16,9 |
| Симферополь | ООО “АгроКом”, ул. Коммунистов 43, тел: +7 (929) 817-20-66 | От 14,3 | От 12,7 | От 16,8 |
Купить роторную косилку для мотоблока можно дешевле зимой, когда для покосов не сезон. А если материальные возможности не позволяют потратить такую сумму, попробуйте собрать конструкцию своими руками.
Косилка роторного типа
Данное оборудование может применяться для подстригания лужаек, а также для срезания свежего травяного покрова на сено
Однако стоит принять во внимание, что подобная сенокосилка высокую растительность срезает, а низкую траву просто мелко дробит. Работу оборудования можно увидеть на этом видео
Основными рабочими элементами устройства являются ножи, которые посредством шинки устанавливаются на рабочих дисках. Косилка приводится в действие посредством вала отбора мощности, а скольжение осуществляется за счет вращения нижних дисков.
Чтобы изготовить раму роторной косилки своими руками можно использовать старые металлические уголки или металлолом, который наверняка имеется в хозяйстве у каждого умельца. В целях экономии времени для ножей можно воспользоваться тракторным ротором. Однако, в таком случае, для улучшения тяги и эффективности желательно уменьшить длину ротора от двух до четырех сантиметров, в зависимости от мощности используемого агрегата.
Роторная косилка своими руками
Для изготовления ротора нужно из листа металла сделать 2 круглых пластины диаметром 390 мм или воспользоваться для этих целей дном от ненужной жестяной бочки от машинного масла. Ровно посередине этих кругов приварить ножки, с помощью которых будет происходить вращение. Сварное соединение необходимо делать прочным.
Для нижней опоры можно взять диск от лущильника, но его диаметр не должен быть более 450 мм. Для осевого вала может быть использована труба диаметром не превышающим 30 мм, и еще понадобятся подшипники №180, 106. На ней сделать отверстие для крепления нижнего подшипника, а второй подшипник устанавливается на шкиве. На ось надеть приспособление с ножами, после чего сваркой прикрепить шкив к валу. Вращение рабочих дисков будет осуществляться при помощи двух подшипников.
Такая модификация имеет захват 1100-1150 мм и скорость вращения 1500 об./мин. Всю конструкцию косилки требуется смонтировать на шасси, сваренное из стального уголка. Для безопасности работы обязательно нужно установить на самодельное устройство защитный кожух. Для упрощения конструкции можно сваркой закрепить нижние диски роторной косилки на раме.
Важно! Если отсутствует определенный опыт проведения таких работ, то лучше поручить сварочные работы опытному специалисту. Эта самодельная косилка в состоянии срезать растительный покров со скоростью 8-12 км/ч
При высокой скорости трава получается более измельченной, а при низкой – целостней. Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков
Эта самодельная косилка в состоянии срезать растительный покров со скоростью 8-12 км/ч. При высокой скорости трава получается более измельченной, а при низкой – целостней. Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков.
Инструмент и материалы
- сварочный аппарат;
- крепеж;
- металлический уголок;
- дно старой металлической бочки;
- восемь режущих пластин;
- колесная ось;
- два колеса.
Сегментная косилка для мотоблока
Этот вид хорошо подойдет для участков с небольшими кустарниками и невысокой травой. Также хорошо подойдет для мест с незначительными углами наклона в пределах 15-20°. Возможный боковой наклон не должен быть больше 8°. У конструкции есть существенный минус — повышенная травмоопасность. Но есть и плюс — срезаемые побеги растений выкладываются в ровные ряды, благодаря чему их легко затем убирать. Принцип работы ротационного устройства базируется на сборе и сгибании травы установленным щитом и направлении её на два или больше дисков, которые встроенными ножами будут обрезать стебли на регулируемом уровне. При этом скорость работы достаточно высока, а сама конструкция проста в сборке.
Сегментная газонокосилка для мотоблока работает за счет ножей, осуществляющие возвратно-поступательные движения. Это происходит за счет вала мотоблока. Такие агрегаты сложнее в работе и обслуживании нежели роторные, но гораздо безопаснее.
Важно! Стригущие ножи располагаются сбоку от агрегата, поэтому трава не приминается при последующем прохождении. Они регулируются по высоте, благодаря чему можно срезать очень низкую траву
Гибкость стригущего ножа позволяет ему отклоняться до 20° и срезать сорняк даже на неровной почве.
Домашняя газонокосилка Тарпан прекрасно работает в паре с одноименным мотоблоком. Передача мощности производится через червячный редуктор, который гораздо надежнее по сравнению с ременным и цепным приводом. Ширина захвата в стандартной комплектации составляет 750 мм. Если установить дополнительное оборудование, увеличивается размер обрабатываемого участка до 175 см.
Потребуются 2 диска зерновой сеялки, цепи редуктора бензопилы. Также нужны 8 ножей из листовой закаленной стали по 4 на диск и собственноручно собранный каркас с отверстиями для закрепления валов, на которые будет крепиться привод от мотоблока. Размер прибора выбирается заранее и подстраивается под культиватор.
Газонокосилка для мотоблока своими руками
Роторная косилка своими руками на мотоблок создается следующим образом:
- Просверлить на диске отверстия диаметром 6 мм.
- Закрепить ножи при помощи шинки.
- Диски присоединить к валу, продеть пару валов через отверстия каркаса.
- Закрепить ремни от редуктора мотоблока на верхних валах дисков с помощью адаптера.
- Прикрепить колесики или подвесить на мотоблок.
Обратите внимание! Перед началом работы нужно учесть, что самодельное устройство может повести себя непредсказуемо, поэтому нужно соблюдать технику безопасности. Косилка своими руками для мотоблока может прослужить достаточно долго, если сборка прошла строго по чертежам
Необходимость косить газон возникает у многих садоводов. Для этого, кроме обычных классических кос, можно использовать автоматизированные агрегаты. Кроме автономных систем, которые работают за счет двигателей внутреннего сгорания, можно подключить оборудование, прикрепляемое к рабочему валу мотоблока. Это очень удобно: стоит недорого, легко подключается и работает исправно. К тому же такую газонокосилку можно сделать своими руками.
Как сделать роторную косилку для трактора своими руками
Для изготовления роторной сенокосилки понадобятся следующие материалы и инструменты:
- колеса диаметром 450 мм;
- колесная ось;
- металлические трубы и уголки (толщина и диаметр на выбор);
- листовой металл;
- шкивы, ножи, подшипники;
- резиновый ремень;
- сварочный аппарат;
- дрель;
- болты и гайки.
Разберемся, как изготавливается роторная косилка для трактора своими руками.
Для роторной газонокосилки можно использовать металлолом. Нужно обязательно знать, какой вид соединения имеет минитрактор. Всего существует 3 вида соединения самоделки к трактору:
- навесное;
- прицепное;
- полунавесное.
Сначала нужно сварить раму, прикрепить на ней диски, а на них — ножи. Все это закрыть защитным кожухом. Будет хорошо, если у вас имеются старые ножи от тракторной роторной газонокосилки. Их просто нужно отчистить от ржавчины, если она имеется, заточить и приварить к дискам. Сами диски можно сделать из бочки или листового металла толщиной 4 мм.
Теперь делаем осевые валы из трубы диаметром 3 см. Крепим один подшипник на трубе. Остается только прикрепить диски с ножами к осевому валу, приварить шкивы к трубе, ранее закрепив на них второй подшипник, и газонокосилку можно считать готовой. Чтобы самодельная роторная косилка на трактор была завершена, нужно прикрепить ко всей конструкции защитный металлический кожух — щит.
Такая косилка-измельчитель для травы справляется с травой высотой 5-7 см. Она может скашивать траву для приготовления сена, а также удалять ненужные вредные растения. Такая сенокосилка считается самой выгодной и дешевой. Можно, конечно, купить заводскую сенокосилку для минитрактора, если вы не хотите загружать себя самостоятельным изготовлением и поиском материала, но самодельные роторные косилки для минитрактора прослужат гораздо дольше.
Второй тип газонокосилки — сегментная. Такое оборудование гораздо сложнее в изготовлении своими руками, потому что ее действие приводится кривошипно-шатунным механизмом. Один из кривошипов подключен к коленвалу силового агрегата. На стороне кривошипа прикрепляются ножи. Ножи похожи на 2 пилы, соединенные между собой, и работают они по принципу ножниц — просто срезают траву.
Для того чтобы сделать сегментную модель для минитрактора своими руками, нужно учесть этапы последовательности ее создания.
Оптимальная ширина сегментов считается равной 72 мм. Необходимо установить редуктор на металлическое основание. Оно имеет вал, на который прикрепляется ступица. На вал надо установить шкив, на раму — колесико, которое не даст косилке зарываться в землю, а также настроит нужную высоту скашивания. Сегментная косилка для минитрактора приводится в действие как и роторная — через вал отбора мощности. Самое главное в работе и использовании роторной или сегментной модели — соблюдать технику безопасности.
