О грохотной картофелекопалке: как сделать картофелекопалку грохотного типа

Веерная картофелекопалка своими руками

Веерная — надежная модель по конструкции. Для быстрого и качественного подкапывания картофеля в модели не предусмотрены вращающиеся части, но ширина полос для обработки должна быть не более 25 см.

Обратите внимание! Нож может повреждать частично клубни, приводить к потере урожая до 20 %. Для изготовления нужно подготовить:. Для изготовления нужно подготовить:

Для изготовления нужно подготовить:

  • сварочный аппарат;
  • сверла по металлу;
  • болгарку;
  • листовую сталь для лемеха (толщиной 4 мм);
  • карандаш для черчения по металлу;
  • мерную ленту;
  • круглый стальной пруток.

Этапы работ:

  1. просверлить 2 дырки в средней части лемеха;
  2. приварить прутки к широкой части ножа веером с расхождением в стороны до 50 см в длину;
  3. прикрепить на болты стойку-держатель;
  4. прикрепить металлическую полоску к нижней части лемеха.

Самостоятельное изготовление стрельчатой копалки

Самодельная картофелекопалка для мотоблока стрельчатого типа является простым видом навесного оборудования. В чём-то она похожа на культиватор. Чтобы её сконструировать, не нужно много материала и сложных инструментов. Операции по сборке просты и при минимальных навыках выполнимы любым хозяйственным дачником.

Необходимые материалы:

  • швеллер из стали;
  • соха — её можно вырезать из старой лопаты или пилы от циркулярки, но лучше взять качественную сталь толщиной не менее 5 мм;
  • уголки из металла на 40 и 63 см;
  • прутья из стали в количестве 8 штук — можно снять с отслуживших вил или сломанного садового инструмента, заменить арматурой.

Устройство в итоге должно получиться небольшого размера. Нужно сделать так, чтобы его было легко цеплять к мотоблоку «Нева». Подвижные части в стрельчатой копалке отсутствуют, поэтому ломаться нечему. Главное, чтобы сама конструкция выдержала и не треснула.

Порядок изготовления:

  1. Швеллер используется в качестве основания. На него монтируют прицепное устройство.
  2. На основание устанавливают соху.
  3. К сохе приваривают прутья, которые отделяют клубни от песка.

Недостатки устройства:

  • Небольшая ширина полосы — около 25 см, из-за этого примерно на 15−20% увеличиваются потери урожая.
  • Велик риск нанесения повреждений клубням от ножа.

Способ соединения – сварка или болт-гайка?

Существует два способа соединения отдельных деталей металлических конструкций (листов, уголков и других), которые вам придется использовать при конструировании картофелекопалки.

Способ контактной сварки при помощи электричества или газа – более эстетичный, но менее надежный в большинстве случаев.

При большой нагрузке на конструкцию, которая может возникнуть при использовании на твердой и каменистой почве, есть вероятность разрыва шва между металлическими конструкциями.

Другой способ – при помощи болта, контргаек и гаек. Используя такие крепежные элементы, можно достаточно прочно соединить металлическую конструкцию.

Болтовое соединение имеет и другие преимущества перед сварным швом.

При необходимости конструкцию можно легко разобрать – например, если вам потребовалось перевезти картофелекопалку на дальнее расстояние.

Для соединения отдельных частей не потребуется специальное оборудование: достаточно дрели, сверла и пары ключей.

Принцип работы и виды

Картофелекопалки, использующиеся на дачных участках и фермах, представляют собой уменьшенную и значительно упрощенную версию картофелеуборочного оборудования комбайнов. Источником энергии для них обычно служит мотоблок, а потому основной акцент делается на небольших габаритах и массе устройства.

При проектировании картофелекопалки необходимо учитывать целый ряд аспектов, в том числе: тип и состояние почвы, ширину между рядами, примерную глубину залегания урожая, мощность мотоблока и другие.

Основным рабочим органом любой картофелекопалки является нож (рало), проникающий в толщу почвы и срезающий ее верхний слой вместе с урожаем. На следующем этапе особое устройство отделяет землю от картофеля и сбрасывает ее. От того, как именно осуществляется этот процесс, и зависит вид картофелекопалки. Краткий обзор основных разновидностей дан в таблице ниже.

НазваниеУстройствоПринцип работыПреимуществаНедостатки
Веерная, стрельчатая, «дельфин»Представляет собой плуг с приваренными продольными прутьямиСрезанный ком земли просеивается через решетку из прутьев, картофель задерживается на них, а земля под действием силы тяжести сбрасывается внизПроста, дешева и надежна (имеет минимум подвижных частей), подходит для любых типов почв, не склонна собирать сорняки и посторонние предметыЧасто разрезает картофелины из-за неравномерной глубины копки, требует значительной физической силы, может использоваться только с мощным мотоблоком
Вибрационная, грохотнаяПлуг с просеивающей решеткой и вращающимся маховиком, создающим вибрациюНапоминает принцип действия веерных картофелекопалок, однако за счет вибромеханизма ускоряется сброс землиОтносительно проста, эффективна, не требовательна к почве и глубине залегания урожая, практически не требует применения физической силы, не склонна повреждать картофелиныСборка и настройка требуют определенных навыков в области слесарно-механических работ, при сборе урожая возможно попадание ботвы и сорняков в механизм, а потому их лучше удалять заранее
ТранспортернаяПлуг с перфорированной транспортерной лентой из металлических пластин, прутьев, сетки или резиновых звеньев; приводится в действие через редуктор, соединенный с валом отбора мощности тягового аппаратаПри протягивании через транспортерную ленту крупные комья земли сбрасываются вниз, а картофелины мягко очищаются и подаются дальше по транспортеру, в некоторых моделях – сразу в сборочную емкостьОчень эффективна, работает в щадящем режиме как при сборе, так и при очистке урожая, может работать с любыми почвами (в том числе – влажными и пересушенными), участие человека в уборочном процессе минимальноСборка, настройка и обслуживание устройства требуют высоких навыков в области слесарно-механических работ, для работы желателен мини-трактор или мотоблок повышенной мощности, оборудованной валом отбора крутящего момента

Кроме того, существуют универсальные аппараты, совмещающие в себе транспортерную ленту с вибромеханизмом или другими устройствами. Их использование целесообразно в тех случаях, когда из-за особо сложных условий (тяжелая почва, неблагоприятные погодно-климатические условия, множество сорняков) использование классических решений затруднено или невозможно.

Что лучше

Главное достоинство картофелекопалок любого типа — это эффективная помощь при уборке картофеля на значительных площадях. Поэтому покупать такое навесное оборудование к мотоблоку стоит только при наличии большого участка. Ну а выбор между вибрационно-грохотных и транспортерных устройств должен зависеть от условий эксплуатации. Не стоит забывать и о наличии соответствующего привода на мотоблоке.

Таким образом, вибрационные картофелекопалки наиболее эффективно проявят себя во время работы на небольших и средних площадях с легкими грунтами. На больших земельных участках практичнее будет использовать использовать навесное оборудование транспортерного типа.

Рейтинг моделей

Современная промышленность выпускает несколько типов картофелекопалок. Рассмотрим наиболее эффективные и надежные по мнению экспертов.

ККМ-1

Это вибрационная модель, которая оптимальна для обработки участков с облегченными грунтами и влажностью, не превышающей 27%. Помимо картофеля, такой агрегат может собрать другие корнеплоды, например, морковь, свеклу, репчатый лук и другие. Масса устройства составляет 40 кг, ширина охвата земли 37 см и глубина вспахивания – 20 см. Модель отличается высокой производительностью – 0,2 Га/час, как правило, устройство реализуется в комплекте с просевной решеткой, а также лемехом. Она предназначена для работы с мотоблоками «Агат», «МТЗ», «Каскад», «Нева», «Фаворит», а также «Салют».

КВ М-3

Это навесное сельскохозяйственное оборудование грохотного типа, которое может взаимодействовать абсолютно с разными типами мотоблоков отечественного, украинского и китайского производства. Чаще всего его используют вместе с агрегатами брендов «Заря», «Салют», «Агат» и «Нева». Механизм может работать на твердых и сложных грунтах – для этого он оснащен специальными резаками, которые создают более ощутимые вибрации решетки, перетряхивающей землю. Масса КВМ 3 – 39 кг, скорость работы составлять 1-2 км/ч. Параметры захвата составляют: ширина- 37 см, а глубина – 20 см. Производительность – 0,1-0,2 га/час.

Полтавчанка

Это еще один представитель устройств вибрационного типа, который оптимален для обработки маленьких участков земли, площадь которых не более 2 гектаров, масса оборудования составляет 35 кг, параметры производительности соответствуют 0,2 га/час, а скорость работы – примерно 2-3 км/час. При помощи такой картофелекопалки можно за раз обрабатывать полосу шириной до 39 см на глубине 18 см.

В комплекте с модификацией идет штифт, а также ремень, благодаря которым система надежно крепится к мотоблокам производства «Заря», «МТЗ», «Агат» и многих других отечественных установок. Это навесное устройство превосходно справляется со сбором урожая на среднетяжелых землях с влажностью до 30%. За счет опции регулировки параметров колес можно менять глубину захвата земли во время уборки.

КТ-51

Ширина захвата такого агрегата соответствует 45 см, масса устройства – 47 кг. Модель регулирует глубину захвата земли при помощи опорных колес. Возможна функция регулировки скорости транспортера, которая осуществляется через вращение мотоблочного движка. Модель оптимальна для тяжелых мотоблоков, например, таких как «Зубр» или «Кентавр».

КМ-2

Это модель однорядных картофелекопалок, которые позволяют собирать урожай корнеплодов без повреждения клубней. Обычно механизм используют для работы на небольших участках. Благодаря работе устройства клубни быстро отделяются от грунта, причем ни один не остается пропущенным. Основным достоинством таких моделей является доступность запчастей, которые можно купить в любом гипермаркете садовой техники. Аппарат работает на любых видах почвы. Крепление колес с кронштейном находится у основания аппарата, что позволяет осуществлять настройку глубины вспашки.

На сегодняшний день в российских магазинах можно приобрести самые разнообразные изделия, стоимость который начинается от 6 тысяч, причем в продаже представлена широкая ассортиментная линейка самого различного по своим технико-эксплуатационным параметрам оборудования, поэтому каждый может подобрать модель исходя из интенсивности загрузки, размеров посевного пространства и типа почвы.

Как настроить картофелекопалку на мотоблок Нева

Веерная копалка картофеля не требует сложной настройки, она крепится к мотоблоку при помощи одинарной универсальной сцепки и передвигается за мотоблоком, углубляясь на определенную глубину.

Чтобы настроить картофелевыкапыватель грохотного типа, требуется внимательно изучить инструкцию по эксплуатации для правильной сборки устройства. Чтобы подключить оборудование к мотоблоку Нева, необходимо использовать сцепное устройство.

  1. Соединить копалку с мотоблоком, затянуть крепежные болты.
  2. Убедиться, что гайки и стопорные болты деталей устройства как следует затянуты.
  3. Надеть ремень на шкивы машины и навесного устройства.
  4. Проверить исправность натяжителя и шарнирные соединения на наличие смазки.

Регулировка проводится следующим образом:

  1. В первую очередь необходимо выставить параллельно шкивы мотоблока и картофелекопалки. Этого можно добиться, вращая гайки упорных болтов.
  2. Далее проводится настройка глубины подкапывания – лемехи должны входить в грунт ниже расположения корнеплодов. Обычно устанавливается глубина в диапазоне от 12 до 15 см. Регулировка осуществляется при помощи кронштейна сцепки и опорных колёс. Если глубина будет выставлена слишком большой, производительность машины снизится из-за повышенного сопротивления, расход топлива при этом увеличится. Если же глубина будет меньше 12 см, повышается риск повреждения клубней.

Регулировку транспортерной копалки можно проводить после пробного прохода с подключенным навесным оборудованием. Для этого необходимо вращать регулировочный винт, выбирая нужный угол атаки. А также на прицепном узле и раме устройства выбираются отверстия, позволяющие добиться наиболее подходящего положения. Чтобы при работе не возникало перекосов, необходимо отрегулировать болты прицепного узла таким образом, чтобы устройства находились на одной оси.

Простейшая картофелекопалка для мотоблока своими руками

Даже самая простая копалка, сделанная своими руками, облегчит труд при уборке картофеля мотоблоком. Преимущества самоделки очевидны:

  • не потребуется существенных финансовых вложений;
  • при изготовлении земледелец учтет характеристики почвы собственного участка и самого мотоблока, к которому будет крепиться оборудование;
  • для обслуживания и ремонта не потребуются услуги профессиональной мастерской.

Стрельчатая картофелекопалка пассивного типа — простейший навесной механизм, изготавливается по типу штыковой лопаты из изогнутого листа железа и прутьев, приваренных веером, для отсеивания земли.

Такая модернизированная копалка не требует разработки детального чертежа и справится со сбором корнеплодов на участке с легкой почвой. Изготовить ее сможет даже начинающий домашний мастер.

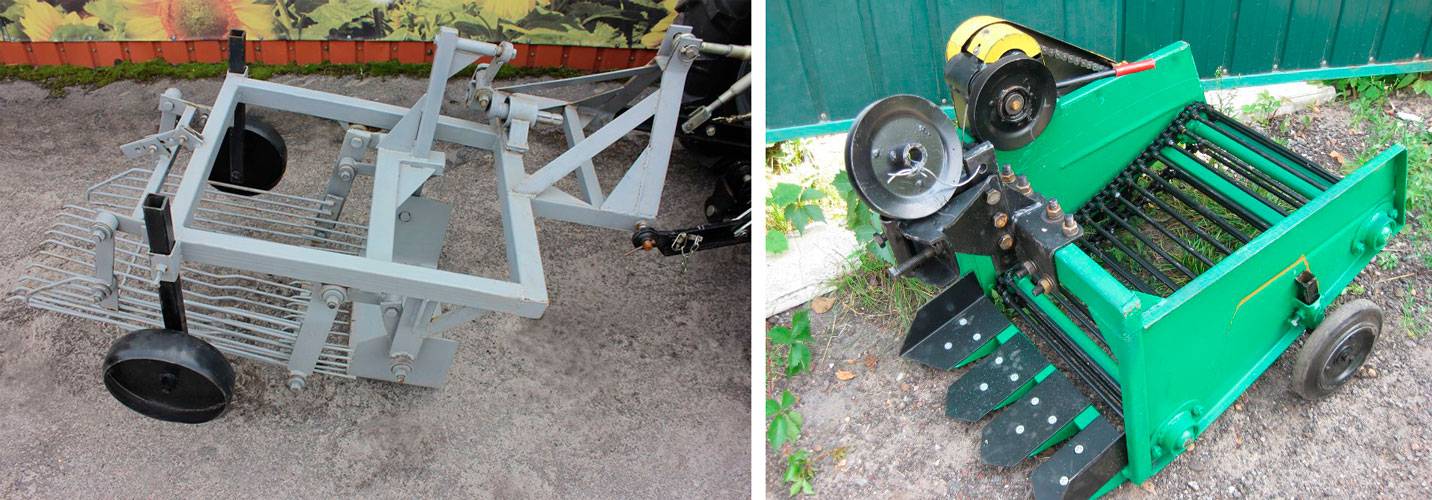

Делаем копалку своими руками

Картофелекопалка грохотного типа может быть сделана своими руками. Для этого нужно владеть некоторыми знаниями и умениями. Принцип ее действия:

  • металлические ножи режут почву;
  • клубни попадают на решетку;
  • с решетки они падают на землю или в емкость.

Изображение 2. Чертеж грохотной картофелекопалки.

Все детали копалки очень важны, они влияют на долговечность устройства и на его прочность. Основные детали картофелекопалки:

  • рама;
  • решетка;
  • валы;
  • лемех;
  • транспортный узел;
  • колеса;
  • другие детали.

Рама — это основа для всех остальных деталей. Решетка — вибрирующая часть агрегата, которая выбрасывает почву и оставляет на себе клубни картофеля. Валы служат для создания вибрации решетки. С помощью транспортного узла копалка передвигается по участку. В его состав могут входить диски, стержни, цепи, подшипники, звездочки. Самодельная картофелекопалка к мотоблоку хорошо работает на участках с легкой и средней тяжести грунтом.

Для изготовления агрегата нужно приготовить:

Изображение 3. Устройство картофелекопателя.

  • раму из уголков или труб, размеры которых 63х40 мм (изображение № 1);
  • швеллер № 8;
  • трубы, длина которых 130 см;
  • металл листовой толщиной от 7 мм;
  • арматура диаметром 10 мм;
  • цепь;
  • стойки;
  • колеса;
  • металлический барабан;
  • болты и гайки на 10 мм;
  • сварочный аппарат;
  • гаечные ключи;
  • молоток;
  • дрель со сверлами;
  • чертежи копалки (изображение № 2).

Процесс работы делится на несколько этапов:

Изображение 4. Барабан-очиститель.

  • из труб и швеллеров сваривается рама длиной примерно 120 см;
  • приваривается к раме швеллер или труба для установки регулирующих частей;
  • приварить стойки и прутья решетки (изображение № 3);
  • приваривается лемех или прикручивается болтами;
  • сваривается решетка или барабан-очиститель (изображение № 4);
  • устанавливаются валы для приведения решетки в движение;
  • собирается транспортный узел.

Картофелекопалка для мотоблока своими руками делается из металла. Оптимальная его толщина — 5-7 мм. Сооружение получится довольно легким и прочным. Соединяются детали сваркой или болтами. Сварка в данном случае очень ненадежна. При вибрации на некоторых грунтах шов расходится. Поэтому лучше использовать дрель и гаечные ключи. Это отличное решение, так как конструкцию можно в любое время разобрать. Это может понадобиться для перевозки устройства на расстояние. Стойку лучше всего взять от держателя старого плуга или использовать для ее изготовления стальную полосу.

Колеса можно применить:

  • резиновые обычные;
  • с тракторным рисунком протектора;
  • металлические.

Наиболее устойчивые колеса — с тракторными протекторами.

Барабан-очиститель нужен обязательно (изображение № 4). Он состоит из 2 цепей с 94 звеньями, надетых на диски или на велосипедное колесо.
