Изготовление рамы
Рекомендации по изготовлению основы:
- Высоту станины стоит делать под свой рост.
- Ширина должна быть достаточной для устойчивого положения всей конструкции (рекомендуется сделать не менее 50 см).
- Попарно между стойками следует приварить поперечину. Это придаст основе дополнительную жёсткость.
- Чтобы придать агрегату мобильность, можно прикрепить колёса и ручку. Это позволит быстро и без труда перемещать устройство по всему участку.
Читаем рекомендации по изготовлению рамы
Двигатель устанавливается в створке станины — так он не будет выпирать. Особенно это касается шредеров, которые изготавливаются вручную.
Почему лучше сделать измельчитель своими руками
Рациональным решением для утилизации веток является использование садового измельчителя. Это специальный инструмент, который выпускается современными производителями. Оборудование функционирует от различных типов приводных устройств, в качестве которых могут использоваться:
- электромоторы;
- двигатели внутреннего сгорания;
- валы отбора мощности тракторной техники.
Существенным недостатком заводского оборудования является высокая его стоимость, что связано с использованием высококачественных материалов для производства. Далеко не каждый дачник может позволить себе приобретение подобного рода, тем более что его окупаемость займет не менее 5 лет. Все более актуальным становится вопрос о том, как самому сделать простой измельчитель веток.
Способ самостоятельного изготовления садового инструмента пользуется спросом по ряду следующих причин:
- Процедура изготовления не трудная, если есть опыт работы с такими инструментами, как болгарка, дрель и сварочный аппарат.
- Создается оборудование из подручных средств. Для этого понадобятся старые электродвигатели, фрезы, дробилки, фуганки и т.п.
- Изготовление инструмента с необходимыми техническими параметрами и производительностью. Его можно использовать для измельчения веток, травы, листьев и прочего садового мусора.
- Цена — это основная причина, почему дачники предпочитают изготовить измельчитель веток самостоятельно, чем покупать заводское оборудование, стоимость которого достаточно высокое (если говорить о качественных установках).
Преимущества самодельного измельчителя веток
Естественно нельзя не упомянуть о недостатках самостоятельного изготовления измельчителя. Основным минусом является безопасность, так как малейший просчет может превратиться серьезную травму или даже стоить жизни человеку. Именно поэтому браться за дело следует только при полной уверенности в том, что сможете сделать надежный измельчитель веток. Поможет в этом описание разных вариантов оборудования, представленное в материале, которое функционирует не хуже, чем заводские изделия.
Способ второй. С пылесосом Тайфун
Принцип действия очень схож с предыдущим, но устройство более производительное. Здесь же траву и ветки следует подавать не в ведро, а в отверстие, находящееся вверху. Субстраты выходят снизу, а точнее сбоку агрегата.
Под выходным отверстием должно быть заранее установлено ведро. Какая взаимосвязь с Тайфуном? Дело в том, что его корпус, как ничто лучше будет в качестве измельчителя травы. Но это далеко не единственный вариант, просо наиболее подходящий.
Здесь также можно использовать любую емкость цилиндрической формы. Мотор устанавливается любой, мощностью 180 Вт. Для ножей можно использовать специальное ножовочное полотно. Стойки можно сделать из профиля размером 15*15, мм. Единственное, что понадобится сделать самостоятельно, путем выточки на токарном станке – это втулку, высотой 4 см. На нее то как раз и нужно будет прикрепить ножки Вашего самодельного электрического измельчителя травы.
Схемы и чертежи
Перед поиском комплектующих и их сборкой необходимо составить схему или чертеж измельчителя. Это нужно, чтобы избежать ошибок при сборке и работе измельчителя, иначе неправильная эксплуатация приведет к травмам оператора. При составлении схемы или чертежа учитываются все этапы измельчения:
- Загрузка устройства.
- Перемалывание веток.
- Накопление измельченных частиц, а также их изъятие.
Не обязательно оформлять чертеж по стандартам ЕСКД, достаточно правильно отметить расположение элементов и их размеры. По схеме составляется список необходимых комплектующих, а также порядок сборки измельчителя.
Кроме самостоятельного составления чертежа, можно воспользоваться готовым из интернета. Преимущество будет в том, что все нюансы уже продуманы и отражены в схеме. Недостаток заключается в том, что чертеж подготовлен для других параметров: производительности, вида веток. Кроме этого, в готовых чертежах могут оказаться элементы, которых нет под рукой – это удорожит проект.
Особенности правильной эксплуатации самодельных агрегатов
Существует еще очень много вариантов, как сделать измельчитель для веток в домашних условиях, но все зависит от имеющихся в распоряжении деталей, инструментов, а также особенностей применения изделий. Вышеописанные инструкции дают понять, что изготовление самодельного устройства не требует больших затрат, и поэтому если не желаете тратиться на покупки не дешевых инструментов, то сделать их можно самостоятельно, уделив несколько часов или дней свободного времени. После того, как конструкция будет готова, перед ее испытанием и применением рекомендуем ознакомиться со следующими тонкостями эксплуатации:
Работы проводить обязательно в защитных очках. Ведь не исключается вылет осколков из подающего бункера, которые могут привести к серьезным травмам. Используйте также перчатки, специальную обувь, наушники и головной убор.
Если в подающем бункере застряла ветка, то не пытайтесь ее достать рукой или подтолкнуть. Для таких случаев следует подготовить специальную палку с разветвлением на конце, которой можно толкать застрявшие ветки, траву и листья.
Не пытайтесь забросить в измельчитель ветку большого диаметра. Кроме того, что это опасно, так вы еще и быстро выведете из строя машину. Если двигателю не хватит мощности раздробить древесину, то она застрянет внутри, и заклинит вал. Мотор от перегрева может сгореть
От больших по диаметру бревен также быстро изнашиваются ножи, поэтому очень важно определиться с диаметром измельчаемых веток, и перед их дроблением, провести сортировку.
Категорически противопоказано бросать в шредер камни, стекло и металл. Кроме того, что они могут заклинить двигатель, так еще и несут опасность для жизни человека
Мелкие частицы могут вылететь из подающего бункера, и попасть в человека, нанося ему увечья.
В случае заклинивания вала, необходимо немедленно отключить электродвигатель от сети, а бензиновый мотор заглушить. Последующий запуск разрешен в том случае, когда будет устранена причина заклинивания.
Подводя итог, надо отметить еще один очень важный момент — необходимость регулярного проведения обслуживания. В частности, следует периодически проверять качество заточки режущих ножей. При их притуплении повышается нагрузка на двигатель, что приводит к быстрому перегреву, и выходу его из строя.
Обязательно нужно регулярно проверять качество креплений, так как от вибраций не исключено раскручивание болтов или гаек, что может привести к травматическим последствиям для человека. Используя выше предложенные идеи и собственные задумки, не составит большого труда сделать качественный и высокоэффективный садовый измельчитель в домашних условиях.
Публикации по теме
Дровокол своими руками: инструкция по изготовлению самодельного помощника
Отрезной станок из болгарки как сделать самому
Делаем роликовые ножницы самостоятельно из подшипников
Делаем из шуруповерта ледобур простая инструкция
Дополнительные варианты измельчителей: инструкция по производству
Вы уже поняли, что измельчитель травы — это устройство, подобное кухонному комбайну, соответственно, его можно сделать и механическим способом, например, из имеющихся в хозяйстве электрических инструментов: дрели, болгарки и старого пылесоса.
Измельчитель из дрели — примитивное и доступное устройство
Мотор дрели для измельчителя должен быть оборотистым, иначе эффективной переработки не будет
Чтобы соорудить подобный аппарат, вам пригодится обычная, но достаточно мощная дрель, дисковые ножи или плоские, соединённые в одно целое посредством болта, а также насадка на электроприбор. Перед использованием насадка крепится на гнездо дрели, затем к ней фиксируются ножи. Подготовленную траву выкладываете в глубокую ёмкость, опускаете дрель и запускаете её. Держите установку так, чтобы во время движения ножи не касались ёмкости, куда собирается весь природный материал.
Самодельная траворубка из болгарки
Из болгарки можно сделать компактное, практичное, но не сильно производительное устройство
Независимо, из чего будет выполняться самодельный измельчитель, принцип его работы подобен любому электрическому мотору. Соответственно, устройство из болгарки ничем не будет отличаться от профессионального, если его правильно собрать. Для данного изделия вам понадобится специальный бункер или металлический корпус от любого прибора, защитная крышка, траворезка с мотором.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ! (нажмите, чтобы узнать)
ПОЛЕЗНАЯ ИНФОРМАЦИЯ!
Для производства травоизмельчителя лучше использовать специальные ножи, которые продают в магазинах. А если планируете изготовить самостоятельно, берите металлическую пластину с заточенным одним краем.
Схема выполнения травяного измельчителя из пылесоса
Обратите внимание на схему, как должны быть подобраны детали
Использование двигателя пылесоса типа «Тайфун» гарантирует большую производительность, чем у предыдущих устройств. Принцип работы прибора заключается в подаче зелени через верхнее отверстие, а выходе готового материала − через нижнее. Помните, что подставка для агрегата не должна быть слишком высокой, в противном случае трава будет сильно рассыпаться в стороны при переработке. Ведущую роль для этого будет играть и защитный кожух на оба отверстия.
Устройство и принцип работы электрического садового шредера

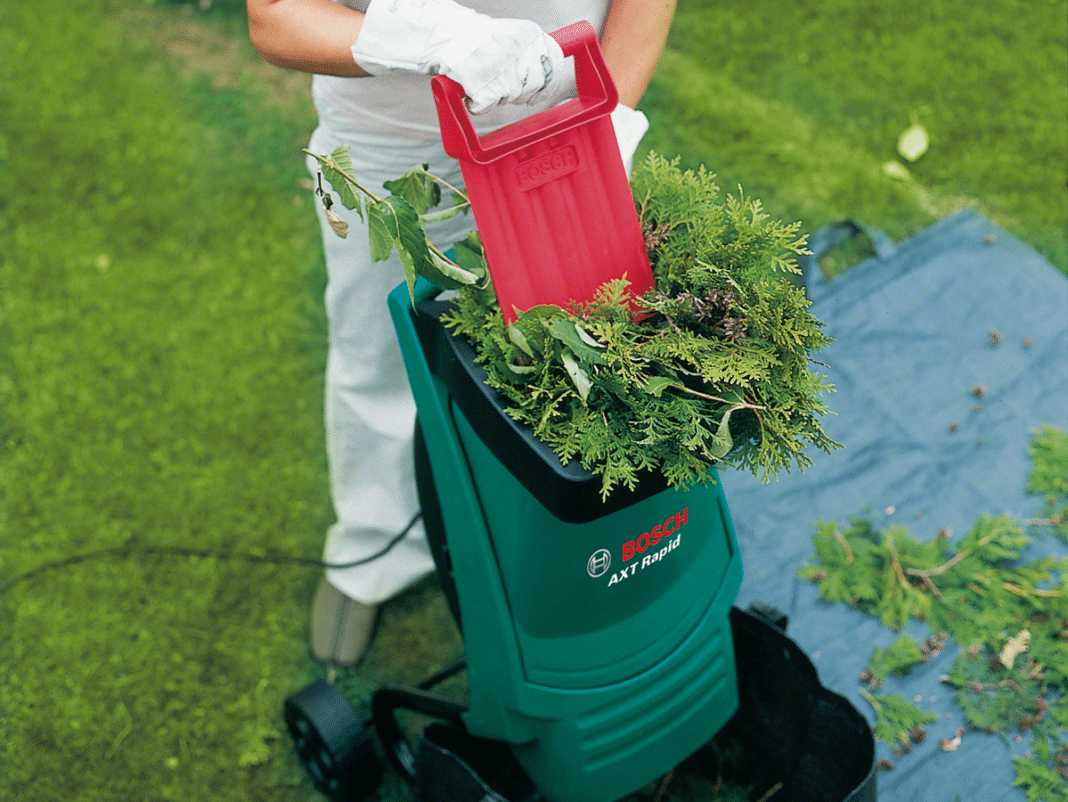

Садовый измельчитель поможет избавиться от веток и другого органического мусора
Для самостоятельного изготовления электрического измельчителя веток надо знать его устройство и принцип работы. В дальнейшем это поможет в проектировании собственной конструкции и сборке агрегата.
Садовый шредер (читтер), независимо от особенностей работы, устроен просто и состоит из таких деталей и узлов:
- двигатель;
- металлическая станина;
- рабочий вал (валы);
- режущий блок;
- приёмный короб;
- гибкая или зубчатая передача;
- защитный кожух.
Для удобства на агрегат устанавливают колёса, благодаря которым облегчается перемещение конструкции по садовому участку.
Схема садового шредера
Работает измельчитель веток следующим образом. Вращающий момент от электродвигателя передаётся к рабочему валу посредством клиноременной, цепной или зубчатой передачи. Соотношение шкивов, звёздочек или шестерён выбирается таким образом, чтобы передаточное число могло обеспечить скорость вращения главной оси не менее 1500 об/мин. Измельчение подаваемых в приёмный короб веток осуществляется ножами, жёстко закреплёнными на рабочем валу.
Благодаря высокой скорости вращения, происходит интенсивное перемалывание древесины, которую после измельчения отправляют в компостную кучу. Если рассмотреть конструкцию шредера через призму аналогичных механизмов, то его принцип действия схож с работой мясорубки или блендера. Несмотря на довольно примитивную конструкцию, при использовании прочного ножевого блока и электродвигателя мощностью 3 – 5 кВт, агрегат может перерабатывать в щепу не только прутья, но и обрезки деревьев толщиной более 5 см. Существуют и садовые читтеры, измельчающие десятисантиметровые ветки, однако, их конструкция гораздо сложнее, а принцип действия совершеннее.
Из чего еще можно изготовить измельчитель
Различных вариантов создания садовых измельчителей своими руками много: от самых простых, позволяющих только перемалывать траву, до более конструктивно сложных, мощных агрегатов, предназначенных для древесины до 10 см толщиной. Соответственно, для практической реализации задуманного потребуются разные детали, различные затраты времени и средств.
Чтобы собрать оборудование для переработки растительных отходов, кроме рассмотренных вариантов старых или ненужных инструментов либо техники, можно воспользоваться следующими устройствами:
- дрелью либо перфоратором;
- старым рабочим пылесосом;
- ненужной электропилой;
- двигателем от насоса;
- бензиновым или электрическим мотоблоком;
- любым электромотором подходящей мощности.
Дрель с перфоратором, если с их помощью мельчить траву, вообще переделывать не надо. Достаточно сделать только насадку с лезвиями. Созданное устройство будет работать как блендер, измельчая мягкие стебли растений в емкости небольшими порциями.
Особенности эксплуатации
Соблюдение указанных в руководстве пользователя правил эксплуатации поможет измельчителю с пользой отработать для дачивесь положенный срок. Кроме того, специалисты сформулировали несколько общих рекомендаций:
- перед включением убедиться в отсутствии в приемной воронке посторонних предметов,
- при работе использовать средства индивидуальной защиты: очки или лицевой щиток, плотно сидящие перчатки, головной убор, одежда без торчащих и развевающихся элементов.

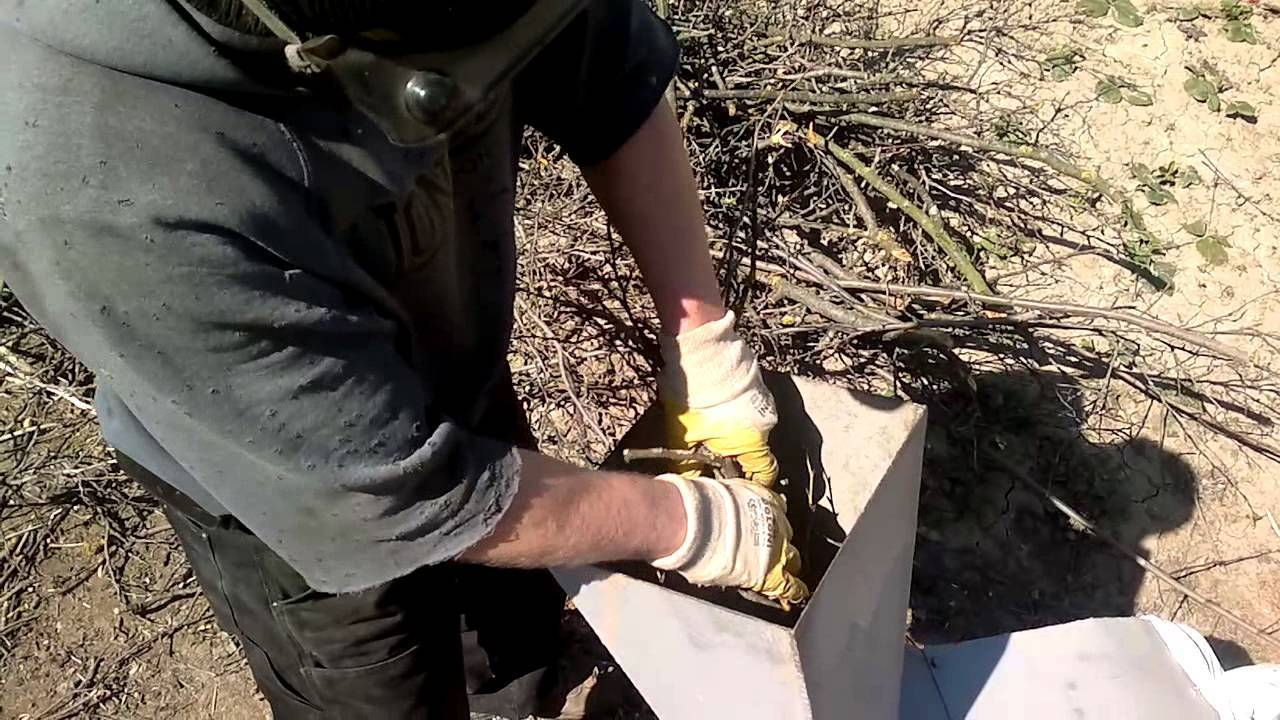

- проталкивать ветки в горловину ТОЛЬКО деревянным или пластиковым толкателем,
- перед загрузкой кустов и корней очищать их от налипшей земли, веревок, металла, стекла и других посторонних предметов,
- очищать рабочие органы только при полностью обесточенном агрегате,
- следить за тем, чтобы провода не пережимались, не закручивались и не попадали в горловину,
- по окончании рабочей смены тщательно очищать рабочие органы, убирать агрегат в сарай либо под навес.
Как работает измельчитель веток
Безопаснее и удобнее перерабатывать влажную, недавно срезанную древесинуиветочки.
Нюансы эксплуатации самодельной техники
Сделанный самостоятельно шредер — это по сути три в одном: измельчитель для веток, соломорезка, механизм для резки травы. Он помогает существенно облегчить домашний труд, связанный с утилизацией растительных отходов, а также прокормом птицы и скота.
Для самодельной электротехники рекомендуется устанавливать отдельный дифференциальный автомат, чтобы обеспечить надежную защиту от поражения электрическим током в случае непредвиденных обстоятельств. В любом случае, изготавливая садовый измельчитель самостоятельно, требуется соблюдать правила техники безопасности. Также придерживаться их стоит и во время эксплуатации механизма. Рекомендуется перед работой с техникой надевать очки, подходящую защитную одежду и проверять надежность закрепления элементов конструкции. Следует учитывать при создании самодельного агрегата предстоящий объем работ, а также характер перерабатываемой растительности, чтобы подобрать двигатель нужной мощности и нужную конструкцию ножей. Это позволит сделанному устройству без особых проблем справляться с поставленными задачами.
Необходимые материалы
Чтобы сделать садовый измельчитель своими руками, нужно время, инструменты, материалы. Самоделка будет не дешевой, когда все придется покупать. Затраты окупятся, если стоимость сделанного самим агрегата в 3-4 раза меньше заводского аналога.
Двигатель
Мощность двигателя определяет толщину перерабатываемых веток, продолжительность непрерывной работы.
| Мощность | Толщина прутьев |
| 1500 Вт | до 2 см |
| 3000-4000 Вт | до 5 см |
| от 6000 Вт | 10 см |
Наличие трехфазной электрической сети – обязательное условие при эксплуатации мощных электрических двигателей.
2 шкива
Подшипники, звездочки, шестерни, шкивы подбирают так, чтобы передаточное число обеспечивало требуемую скорость вращения основного вала. Оптимальное значение 1500 об./мин.
Если у электродвигателя 2800 об./мин., то для уменьшения значения до 1400 об./мин. устанавливают два шкива определенного диаметра:
- ведомого − 200 мм,
- ведущего − 100 мм.
Выгоднее для клиноременной передачи вытачивать шкивы на 3-4 ручья. Переставляя ремень, можно будет регулировать обороты.
Дисковые пилы или фрезы
Для изготовления качественного пакета длиной 6-10 см берут 15-25 фрез либо пильных дисков. Ось подбирают по значению посадочного диаметра, если у дисков он 20 мм, то берут шпильку M20. Чтобы зубья при эксплуатации не зацеплялись, между дисками вставляют самодельные пластиковые шайбы.
2 подшипника
На ось-шпильку M20 надевают шкив. Деталь берут от генератора ВАЗ, помпы. Для обеспечения вращения − 2 подшипника. Внутренний диаметр деталей − 20 мм.
Профильная труба в метрах
Режущий блок, состоящий из оси и дисковых пил, и двигатель устанавливают на раму, сваренную из профильных металлических труб. Размер определяют, учитывая габариты узлов. Мотор и вал с дисковыми пилами должны отстоять друг от друга.
Чем длиннее ремень, тем ниже КПД передачи.
Упорный брусок изготавливают из металлического профиля, приваривают к станине.
Листовой металл для корпуса и бункера
Корпус делают из листа железа толщиной 5 мм, этот материал самый надежный. Емкость с раструбом для подачи веток изготавливают из оцинковки, она гибкая соответствует техническим требованиям, которые предъявляют к этому элементу конструкции. Остов делают из труб или швеллера. Высоту рассчитывают, ориентируясь на рост оператора.
Составление проекта
К примеру, мы определили, что под производственные задачи подходит двухвальный шредер с низкой частотой вращения роторов.
Его проект обязательно включает в себя:
- выбор двигателя по мощности;
- расчет передаточного числа редуктора и выбор заводской модели;
- определение диаметра и длины роторов (по размерам загрузочного окна);
- расчет валов на прочность;
- выбор подшипниковых опор.
Для этого понадобится учебник «Детали машин» для ВУЗов. Также придется заглянуть в ГОСТы по резьбовым соединениям, справочники по редукторам, подшипникам, муфтам и другим сборочным единицам.
Это нужно учитывать, когда назначаешь размеры канавки.
После расчетов необходимо выполнить компоновку узлов на миллиметровой бумаге или в редакторе типа AutoCAD, определить размеры корпусных деталей и станины.
Инструкция по сборке двухвалкового шредера
Работы начинаются с создания рамы. Для этого с помощью угловой шлифмашинки из профильной трубы нарезаются две заготовки длиной 80 см и четыре детали длиной 40 см. Далее между двумя длинными заготовками под прямым углом сваривают короткие отрезки. Две внутренние детали должны размещаться на таком расстоянии относительно друг от друга, чтобы обеспечить надежную установку измельчительного барабана.
Чертеж для сборки валов двухвалкового измельчителя
Следующим этапом является создание валов для измельчительного барабана. Если планируется установить на один вал четыре ножа, то тогда используем квадратную металлическую заготовку. Делаем оба ее конца круглой формы, чтобы они смогли войти в подшипники. Для трех ножей понадобится круглая заготовка, в которой оттачивается центральная часть. В ней делается три плоских среза для последующей установки ножей.
Для создания ножей можно взять небольшой отрезок листа рессоры Камаза. В ножах делаются отверстия для болтов. Затем следует выполнить заточку ножей на точильном станке, где выбирается угол режущей кромки со значением 35-45 градусов. Далее заточенные ножи прикладываются к валу и помечаются места их крепления, в которых создаются отверстия, и нарезается резьба.
Далее приступаем к созданию измельчительного механизма. В двух металлических стенках с помощью сварочного аппарата делаются круглые отверстия для установки подшипников. С помощью специальных накладок и болтов устанавливаем подшипники внутрь металлических стенок. В подшипники вставляем валы, надежно закрепляя их. Они должны располагаться на достаточном расстоянии, чтобы исключить возможность их соприкосновения. Далее соединяются стенки барабана с помощью металлических шпилек с резьбой и гаек.
Чертеж расположения валов на раме двухвалкового шредера
Теперь приступаем к созданию приемного бункера. Для этого из тонкого листового металла вырезается четыре параллелепипеда. Далее каждый край загибается на 4 см. Короткий участок в одну сторону, длинный – в противоположную. С помощью самозатягивающихся заклепок или сварки соединяем все детали. На отогнутых краях у основания короба делаются отверстия для крепежа.
Теперь на валы надеваются шестеренки, для синхронизации движения, и вся конструкция устанавливается на раму и закрепляется при помощи болтов. Затем устанавливается двигатель, который соединяется с валом ременной передачей или цепью. Двигатель лучше брать большой мощности, но с малым числом оборотов. В конце устанавливается и закрепляется приемный бункер. Затем на все вращающиеся части шредера надевается защитный кожух во избежание попадания в измельчитель посторонних предметов.
Главными преимуществами такого агрегата является высокая мощность и техническая способность измельчить толстые ветки в диаметре от 20 до 80 мм. Это будет зависеть от количества ножей и числа оборотов. На многочисленных сайтах в сети интернет представлены подробные рекомендации, как сделать измельчитель веток своими руками. Видео примеры более наглядно отображают весь процесс сборки и монтажа самодельного устройства.

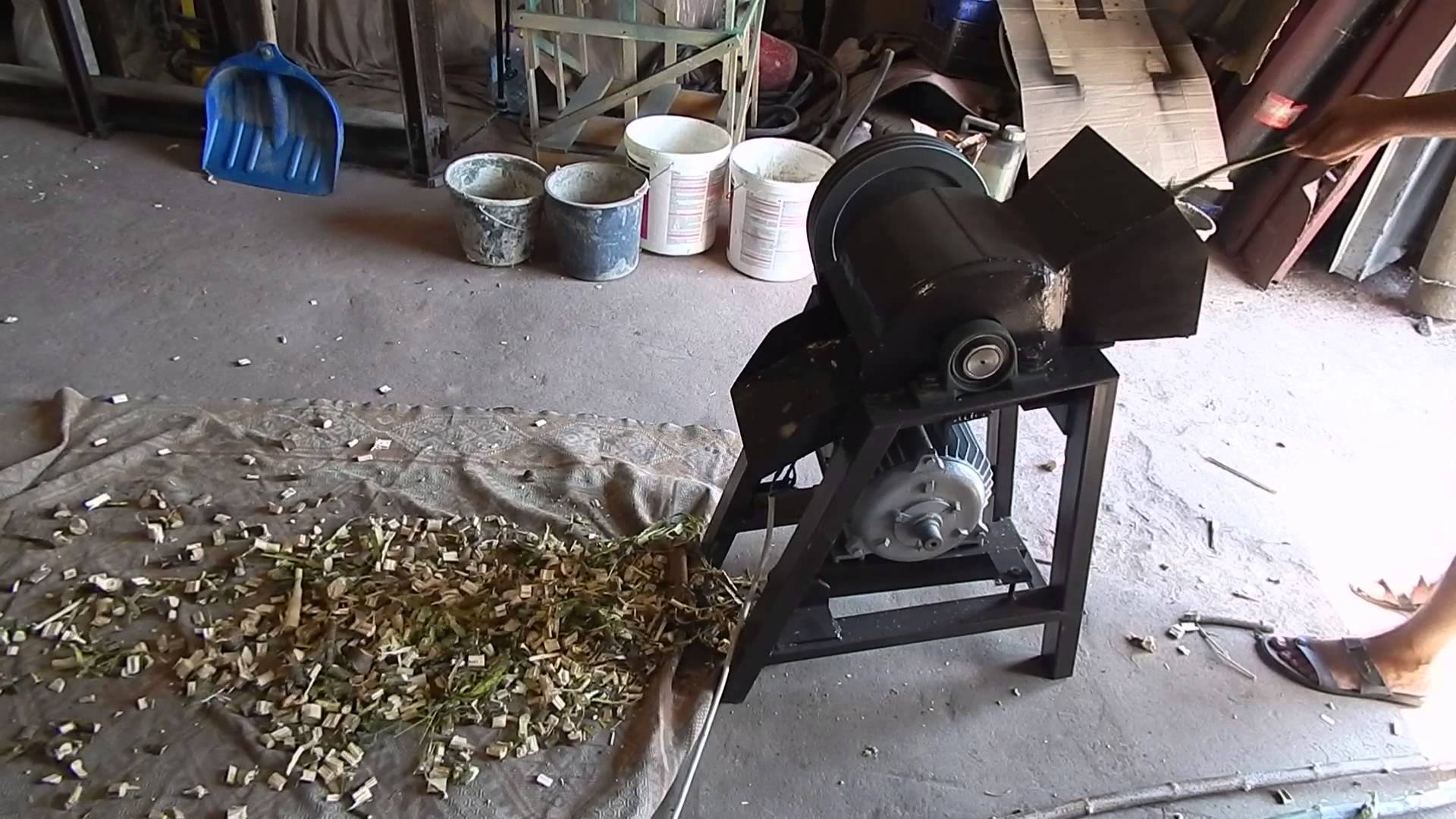

Двухвалковый измельчитель, сделанный своими руками
Мастерим садовую дробилку в домашних условиях своими руками
Для изготовления утилизатора древесных отходов потребуется умение обращаться со сварочным аппаратом плюс небольшой опыт слесарных работ. Создание садового читтера проходит в несколько этапов. На первом проектируют конструкцию исходя из собственных требований и наличия материалов. На других приступают к изготовлению отдельных деталей, осуществляют сборку, настройку и испытание агрегата.
Необходимые материалы и инструменты
Для постройки измельчителя древесных отходов понадобятся:
- Стальной лист двух видов — 2 мм и 10 мм железный прокат. Толстый металл пойдёт на корпус агрегата, а тонкое железо понадобится для сборки подающего короба и защитного кожуха приводного механизма.
- Металлические уголки с полкой не менее 50 мм — для сварки станины (рама, на которой крепится сам механизм дробилки, приёмный бункер и электромотор);
- Цепная, ремённая или зубчатая передача. Для первых двух понадобится пара шкивов (звёздочек) и клиновидный ремень (цепь), тогда как для последней надо будет запастись двумя шестернями подходящего диаметра. Все эти комплектующие можно взять от газораспределительных механизмов автомобильных двигателей либо приводов старых комбайнов или другой сельхозтехники.
- Ножевой блок. В качестве режущих элементов можно использовать ножи, изготовленные из автомобильных рессор, дисковые пилы или фрезы.
- Рабочий вал. Скорее всего, эту деталь придётся заказать у токаря, предоставив ему чертёж. При проектировании не забудьте предусмотреть способ крепления ножевого блока и деталей привода. Лучше всего, если токарь сделает на валу продольный паз под шпонку.
- Подшипники и корпуса. Можно использовать как бывшие в употреблении, снятые с отслуживших механизмов, так и покупные.
- Колёса — лучше всего запастись парой прочных металлических колёс, наподобие тех, что используются в строительных тачках или старых тележках для перевозки грузов в магазинах или на вокзалах.
- Электродвигатель, магнитный пускатель и проводка.
- Болты и гайки — для крепления элементов конструкции.
Детали привода можно взять от автомобильной или сельскохозяйственной техники
Инструмент понадобится самый обычный, который всегда найдётся у любого мастерового хозяина:
- сварочный аппарат;
- электродрель с набором свёрл по металлу;
- угловая шлифмашина (в просторечье «болгарка»);
- точильный станок (наждак);
- набор гаечных ключей;
- молоток;
- металлическая линейка, рулетка;
- маркер по металлу (чертилка).
Кроме того, готовое изделие для защиты от атмосферных воздействий, а также в целях улучшения эстетики необходимо покрасить, поэтому понадобится преобразователь ржавчины, грунтовка и любая эмаль для наружных работ.
Подготовительные работы, чертежи
Как уже ранее говорилось, конструкция садового измельчителя включает станину, электродвигатель, корпус, рабочий вал (один или несколько) с установленными ножами и приёмный бункер. Конечный же вид готового изделия напрямую зависит от выбранной схемы и особенностей её реализации.
Важнейшим параметром, который учитывают при проектировании и изготовлении чертежей, является расположение рабочего вала и тип используемых ножей.
Чертёж садового шредера с использованием двух валов, выглядит так: в качестве корпуса взята пара стальных пластин толщиной не менее 10 мм, в которых профрезерованы отверстия под шарикоподшипники. Ножи закреплены со смещением относительно каждой оси механизма. Синхронность вращения валов обеспечивают закреплённые на них шестерни, на которые передаётся крутящий момент от электродвигателя. В конструкции может использоваться как цепной, так и ремённой. Расчёт межосевого зазора ведут исходя из размеров ножей, которые, в свою очередь, определяют максимальную толщину перерабатываемой древесины.
Садовый измельчитель – это механизм, предназначенный для переработки растительных отходов, образующихся при скашивании травяного покрова, санитарной либо ежегодной обрезке деревьев, винограда и различных кустарников. Полученные в итоге мелкие куски травы или веток можно использовать как корм скоту либо удобрения. Применение данного агрегата позволяет садовникам, владельцам дачных участков и любителям красивых газонов быстрее и с меньшим расходом труда избавляться от органического мусора. Устроен прибор относительно несложно, по этой причине его можно собрать своими руками без особых финансовых затрат из старых деталей и подручных материалов. Это позволяет сэкономить на покупке готового заводского устройства.
Выбор щепореза
Дробилки подразделяются по способу измельчения на дисковые и роторные. В дисковых переработка сырья производится с помощью острых дисковых ножей. А щепорезы роторного действия оборудованы вращающейся рабочей камерой или барабанов, в котором установлены ножи.
Если выбирать дробилку, то нужно уделить внимание толщине корпуса. Лучше, если она составляет не менее двух сантиметров в той части, где находится режущий узел. Иначе не избежать деформации корпуса и поломки аппарата
Ножи будут более прочными и долговечными, если они изготовлены из высокопрочной стали с высокой степенью износостойкости. Для хорошей производительности щепорезка должна иметь более двух ножей
Иначе не избежать деформации корпуса и поломки аппарата. Ножи будут более прочными и долговечными, если они изготовлены из высокопрочной стали с высокой степенью износостойкости. Для хорошей производительности щепорезка должна иметь более двух ножей.
Как подобрать измельчитель
Чтобы осуществить корректный выбор измельчителя, необходимо определить следующие параметры:
мощность оборудования. Для семьи из 3 – 4 человек достаточно оборудования с мощностью 500 – 550 Вт. Кухонный измельчитель с данными параметрами успешно справится с переработкой основных видов пищевых отходов, кроме крупных костей и некоторых видов орехов. Для кафе и ресторанов целесообразнее приобретать более мощные устройства (от 1 300 Вт);
размеры оборудования. При покупке измельчителя с большим объемом рабочей камеры можно загрузить одновременно значительное количество мусора, но прибор с увеличенной камерой может не поместиться в пространстве под кухонной мойкой
Важно также подобрать установочные размеры, так как при их несовпадении придется производить переоборудование мойки и канализации;
Подбор измельчителя по размерам
уровень шума. Данный параметр имеет существенное значение при использовании диспоузера в бытовых условиях. Узнать данные об уровне шума можно из технического паспорта кухонного оборудования;
защита от перегрузок и попадания иного мусора
Данная опция является достаточно важной и влияет на срок использования оборудования, так как способна предупредить множество различных поломок;
наличие дополнительных опций. Целесообразнее приобретать прибор с несколькими режимами работы и возможностью реверсивного вращения.. Наиболее популярными производителями диспоузеров являются компании BoneCrusher, Bosch-Siemens и InSinkErator
Наиболее популярными производителями диспоузеров являются компании BoneCrusher, Bosch-Siemens и InSinkErator.
Основные узлы садового измельчителя
Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, деталей (смотрите тут), а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.
Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:
• двигатель;
• ножи, установленные на рабочем валу;
• раму (обычно металлическую);
• защитный кожух;
• короб, предназначенный для приема срезанной растительности;
• пусковую систему.
Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

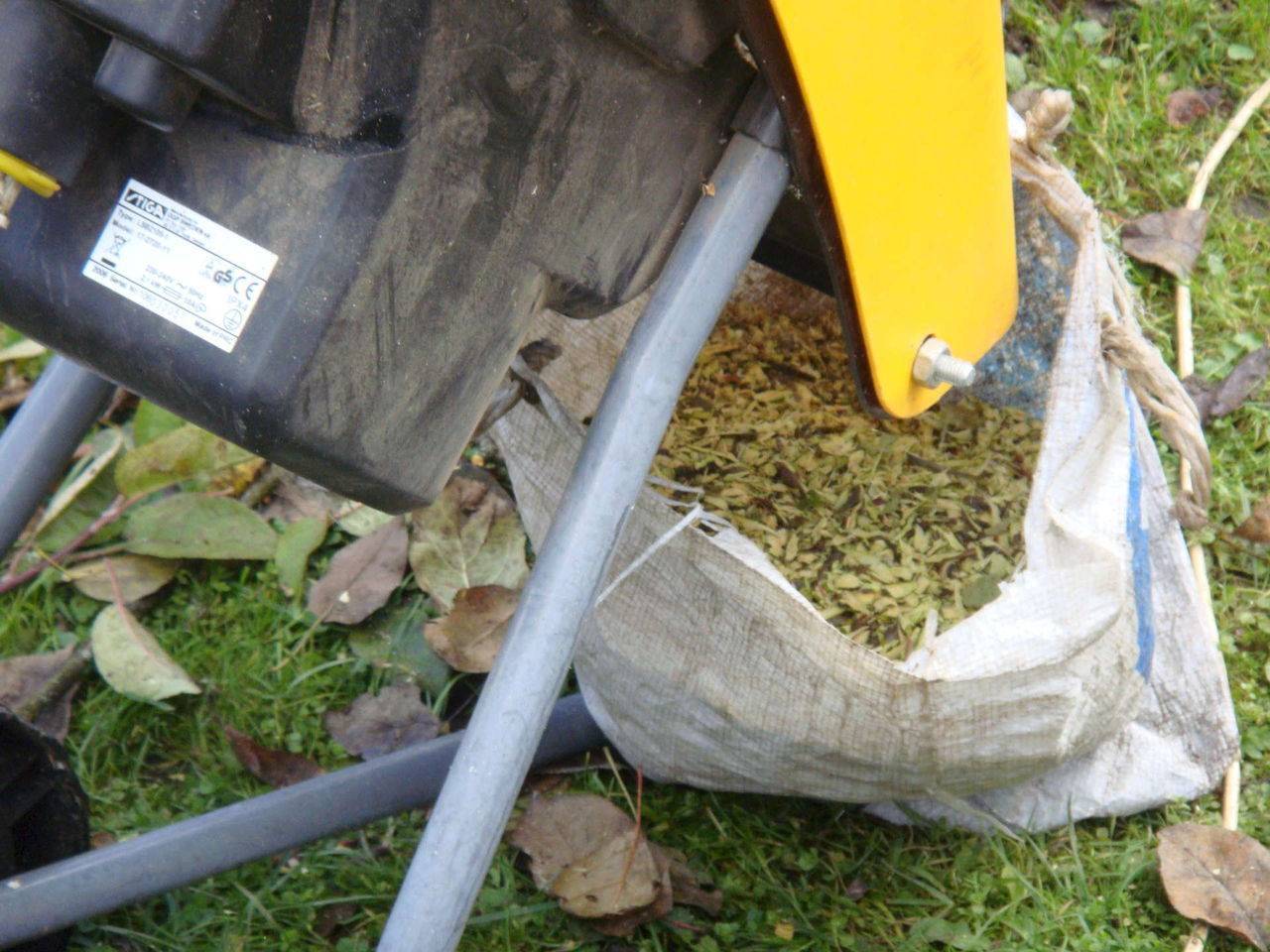

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.
Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.
По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.
Разновидности двигателей для сборки самоделок
В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.
Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.
• Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.
• Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.
• Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.
Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.
Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.
Двигатель от старой стиральной машины
Техника безопасности при работе с самодельными садовыми дробилками
Каким бы простым ни казалось использование садовых измельчителей, работа с ними может привести к травмам:
- Всегда следить, чтобы во время использования самодельного шредера рядом с ним не было малолетних детей.
- Никогда не загружать внутрь агрегата металлические, стеклянные предметы, строительный мусор.
- Во время эксплуатации не засовывать внутрь руки.
- Если что-то попало внутрь или размер веток превысил мощность аппарата, надо выключить двигатель, удалить ненужное при помощи каких-нибудь щипцов.
- Всегда работать в перчатках, защитной маске и защитных очках.
- Если садовый измельчитель работает от сети, то находиться он должен как можно дальше от источников воды, чтобы избежать замыкания.
- Не хранить самодельные измельчители в незащищенном от влаги месте, при низкой или высокой температуре.
- Перед использованием измельчителя всегда проверять его исправность, надежность крепления деталей, целостность проводов.
- После использования измельчителя корпус, ножи очищать от остатков садового мусора. Поврежденные ножи сразу заменять на новые.
Обязательно почитайте: Квадроцикл из мотоблока своими руками
