О дровоколах ручных: мини, Greenween (Гринвин), Firecup, Чекань, Зубр

Организация производственного процесса

После изготовления дровокола придется заниматься колкой дров. Чтобы работа выполнялась легко, необходимо правильно организовать производственный процесс.

Напиленные фрагменты нужно расположить с одной стороны. Чтобы меньше уставать, расстояние должно быть всего два-три шага.

Нарубленные поленья желательно укладывать на тележку. Объем тележки небольшой, в нее поместится не более 30…40 кг дров.

После наполнения их нужно отвозить и укладывать на поленницу. Пока нарубленные дрова перевозятся к месту хранения, можно отдохнуть от основной работы. Смена занятий – это тоже отдых.

Видео: механический дровокол своими руками или как собрать дровокол.

О дровоколах ручных: мини, Greenween (Гринвин), Firecup, Чекань, Зубр

Заголовок отзыва: дровокол гринвин — нормально, но не для всех

Дата посещения организации: 2017-06-01

Текст отзыва:Пожалуй соглашусь с последним мнением. На удивление попалась эта тема, что очень интересно. Куцпил себе эту штуковину летом для колки дров на даче. Объясню почему. Домик у меня маленький в калужской области, приезжаем с супругой летом иногда. Главным мотиватором была — лень. Напилил кругляки и они лежат — сохнут в прихожей. Приезжаем, очень неохо колуном махать, сидишь около печи и лупишь эти брёвнышки. Не скажу, что универсальная штука, но иногда помогает неплохо. Советовать не буду, чисто субъективная игрушка)

Поперечный , добрый день. Вот действительно интересная штука. Расскажите об опыте эксплуатации. Часто ли нужно точить? насколько конструкция прочная? Как понял, используете часто, что вообще за метал используется в дровоколе? Спасибо. Может тоже зацепил бы такую вещицу )

Отправлено спустя 1 час 29 минут 18 секунд: добавлю вопрос. Вы у официалов покупали или у перекупщиков? в каких городах продукция грин вин есть ?

Отправлено спустя 7 минут 20 секунд: Добавлю по поводу выложенных ранее отзывов, что у нас, возможно к нашему сожалению , никогда не работала девушка оператор, за качеством общения мы следим и разговоры выборочно записываются, гарантия на инструмент 180 дней и мы по этой гарантии без проблем меняем, а в течении 2 недель и без проблем возвращаем деньги. Стоит только упомянуть, что по приложенным выше отзывам обращений по возврату не было

Известен только факт того, что у нас тысячи довольных покупателей, а это для нас и нашей мотивации очень важно. Также важно как и реальные отзывы, пусть и критические, которые могут помочь сделать инструмент ещё удобнее. Отправлено спустя 3 минуты 5 секунд:

Отправлено спустя 3 минуты 5 секунд:

Green_Ween , добрый день! Раз уж появился тут представитель компании, то ответьте пожалуйста и на мои вопросы. буду очень признателен. 1. Что за металл используется ?2. как часто нужно точить и можно ил использовать свою точилку? или только вашу ?3. высылаете ли в другие города и если да, то как это происходит? курьером, наложенным платежом ?4. если гарантия год и я из другого города, как его поменять в случае гарантийного случая?

Признателен за ответ.

Антон, здравствуйте. Благодарю за вопросы, ответы ниже.

1. Инструмент полностью сделан из стали (стальные трубы и листы).2. Заточка по мере необходимости, зависит от интенсивности использования. Мы специально не закаливаем лезвие в том числе, чтобы его можно было заточить в домашних условиях. Кстати говоря, лезвие не обязательно должно быть очень острым, как и топор или колун. Для заточки можно использовать и обычный брусок/точильный камень. Точилка, которую мы предлагаем в качестве аксессуара, нам самим показалось наиболее удобной и универсальной.3. В большинство городов у нас есть курьерская доставка с очень выгодной ценой, только в очень отдалённые населенные пункты остаётся как альтернатива доставка Почтой России. Оплата наличными курьеру при получении, либо предоплата картой — как удобно в каждом конкретном случае. Детали Вам может рассказать наш оператор по телефону.4. Если наступает гарантийный случай, а их у нас очень мало, поэтому я знаю практически все, то он может быть по нескольким причинам. Действительно не подошел конкретному человеку дровокол и было принято решение пользоваться топором. В этом случае из региона можно отправить нам инструмент Почтой России, мы сделаем возврат оплаты на карту или найдём другой удобный способ уже лично. Если же имеет место брак, а производство ручное, несколько раз такое бывало, мы попросим прислать фотографию, в большинстве случаев этого достаточно для принятия решения о подтверждении брака. В основном наши клиенты в таком случае обменивают инструмент, соответственно курьер привозит новый и забирает возврат. Опять же мы гибкие и находим удобные решения.

На любые вопросы будем готовы ответить по телефону или на по почте.

Green_Ween , спасибо, что ответили. Очень полезная информация. Ещё один вопрос. Посмотрел у Вас на сайте, есть две модели.в первой на верхней части есть обруч. во второй подставка под полено. цены разные. Странно, думал, что с обручем удобнее должно быть. Подскажите, в эксплуатации какая модель лучше? цена разная из-за веса или ещё чего?

Отправлено спустя 2 минуты 48 секунд: забыл приложить фото для нагллядности

http://greensector.ru/instrumenty-i-tekhnika/ruchnojj-drovokol-greenween-prostojj-i-bezopasnyjj-pomoshhnik-dlya-zagorodnogo-doma.htmlhttp://7ogorod.ru/prochee/drovokol-rucnoj.htmlhttp://forum.derev-grad.ru/kamini-i-pechi-f156/drovokol-greenween-poleznaya-veshch-ili-erunda-t75794.html

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

В лабораториях проводится изучение реологических свойств разных пород дерева. Вязкость зависит от многих факторов. Установлено, что для большинства видов древесины желательно иметь клин с углом при вершине 25…30 °. У подобного режущего инструмента рубящие свойства оказываются наилучшими по раскалывающим свойствам.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Чем отличается заводская модель от самодельной?

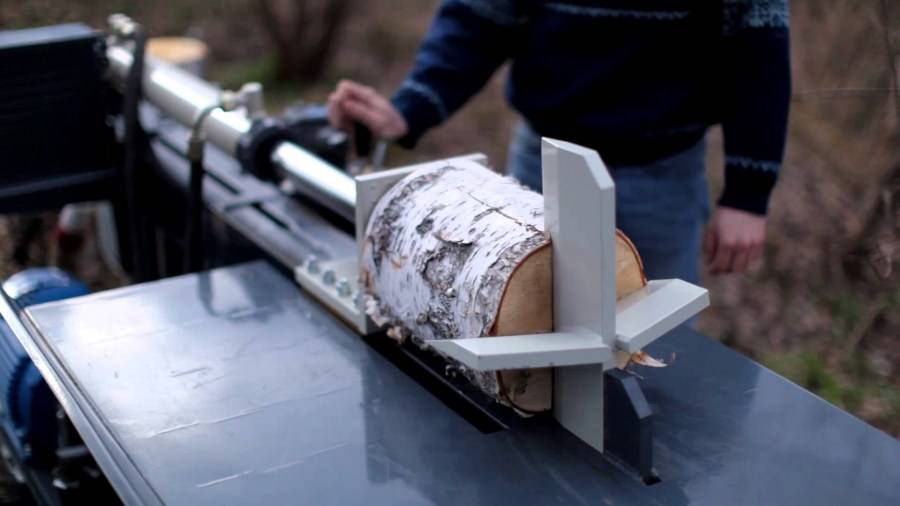

Дровокол можно изготовить не только своими силами, но и купить в готовой сборке. Разница заключается в цене. Мощные модели могут стоить до 90 тысяч рублей. В некоторых случаях дешевле купить материалы и изготовить агрегат самостоятельно. Основное достоинство заводской сборки в том, что не надо тратить лишние силы и время. Готовый агрегат просто покупается в магазине.

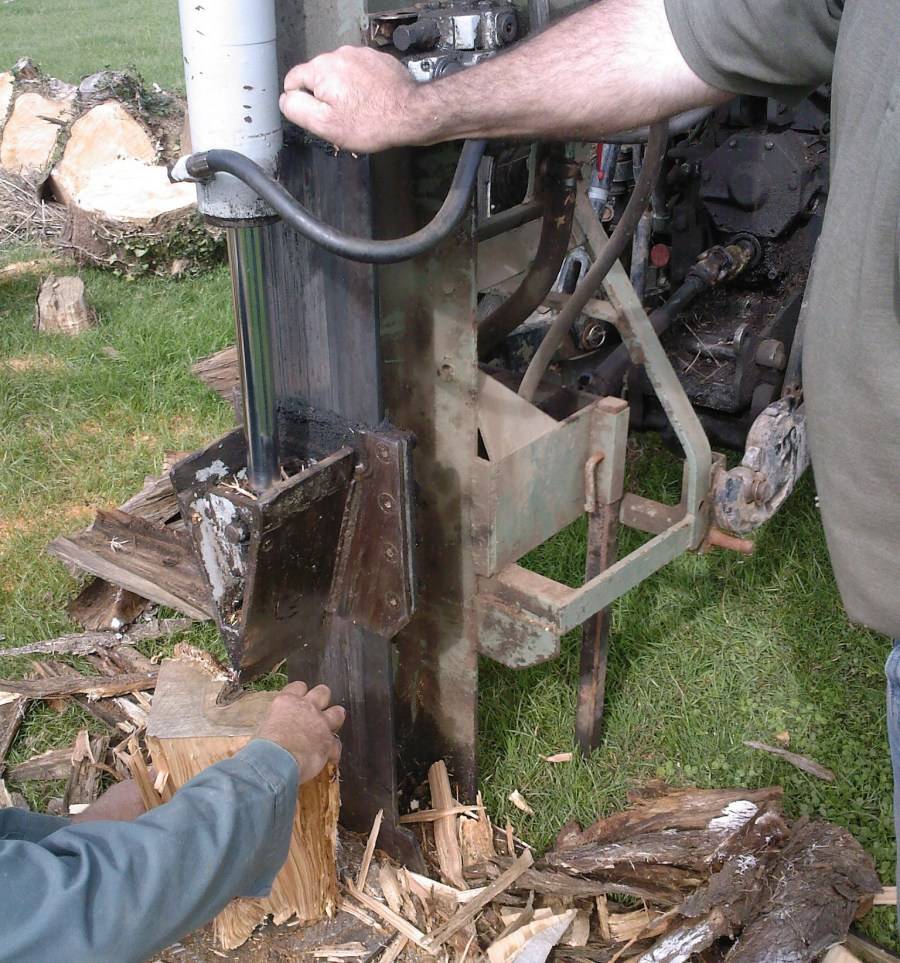

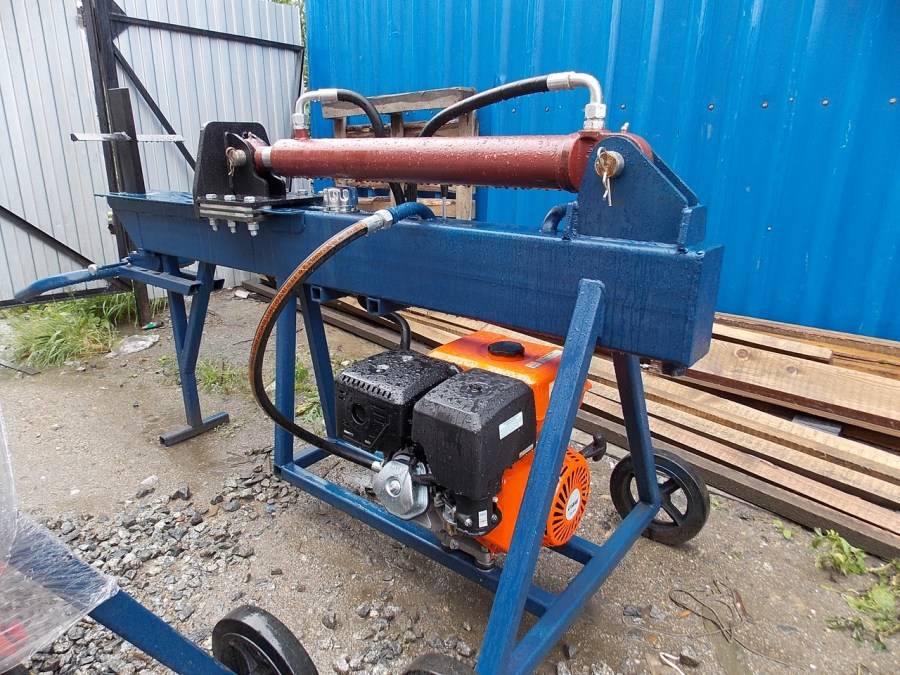

Но самодельное устройство можно настроить так, как будет удобно. При этом устанавливается любой двигатель, определенный тип передачи и устройство под любые размеры дров. Обойдется самодельная конструкция в несколько  раз дешевле заводской. Имея необходимые материалы можно создать своими руками вариант механического пружинного дровокола. На чертежах можно посмотреть основные моменты монтажа. По внешнему виду устройства, сделанные своими руками, проигрывают заводским моделям.

Подводя итоги, можно сказать, что самодельные варианты обойдутся дешевле покупных конструкций и превосходно подходят для использования в домашних условиях.

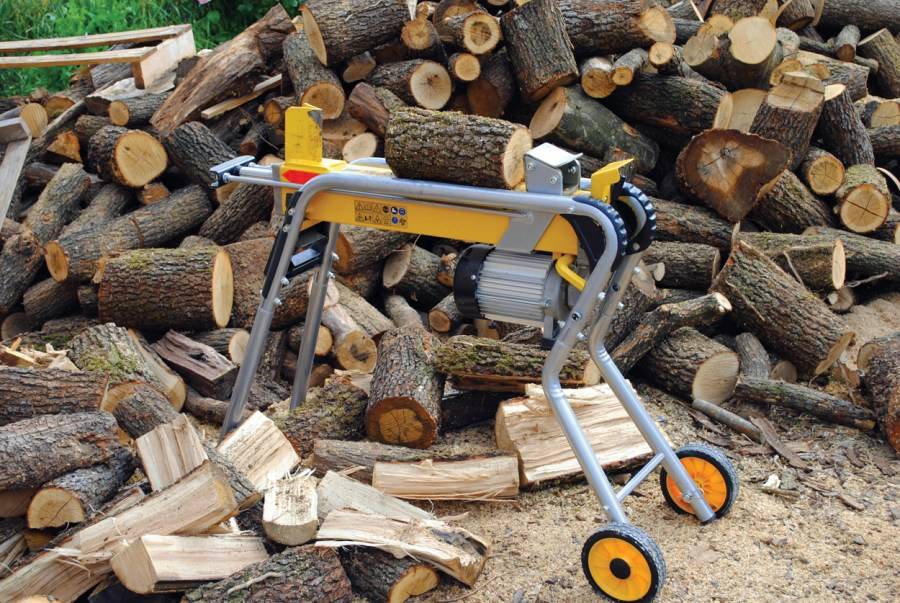

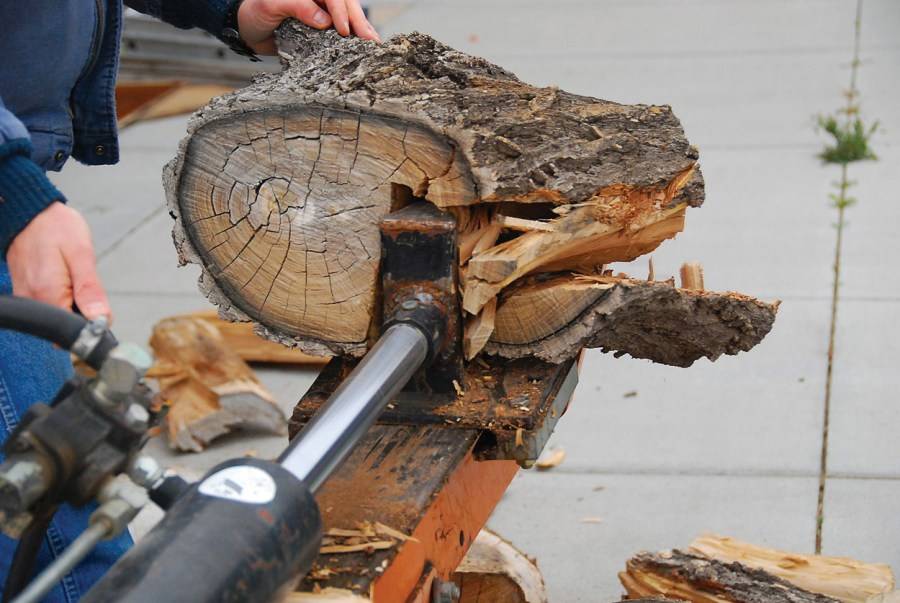

В таблице представлены некоторые модели и их цены:

ИзображениеМодельСтоимость, руб.
RedVerg RD-LS 25-37 E14 970
дровокол RedVerg RD-LS 25-37 E

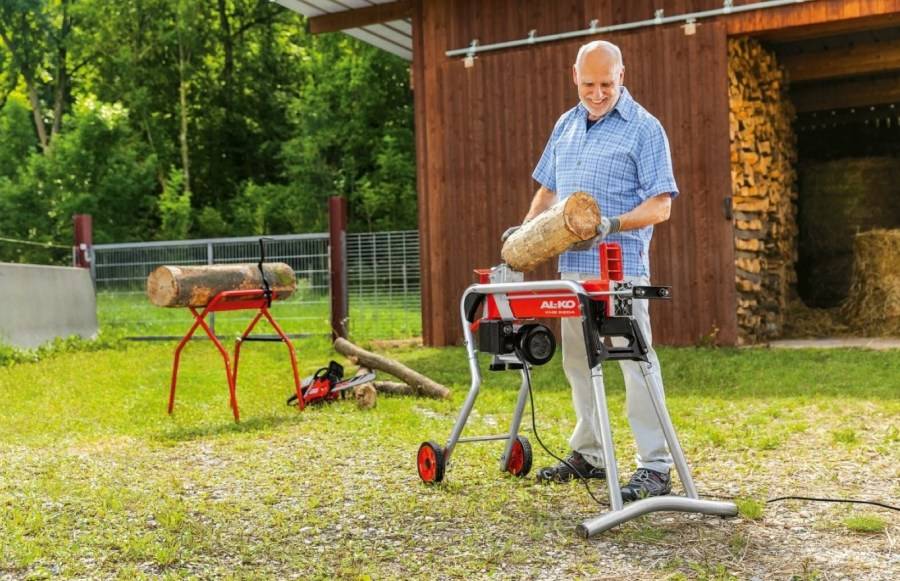

Al-KO KHS — 520422 460
дровокол Al-KO KHS — 5204
Ryobi RLS5A23 720
дровокол Ryobi RLS5A
Champion 500020 300
дровокол Champion 5000
Patriot CE 532221 000
дровокол Patriot CE 5322
MTD LS 550230 000
дровокол MTD LS 550

Для коммерческого применения и для производства лучше приобрести заводской агрегат. Выбор разновидности двигателя, варианта расположения бревен и типы колуна зависят от персональных нужд и предпочтений. Модель ручной сборки можно со временем видоизменять и создавать более оригинальные устройства.

Watch this video on YouTube

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Принцип работы ручных дровоколов

Механический помощник будет самым надежным, если объемы заготовки топлива для печений небольшие, а конструкция нужна простая и недорогая.

Первый тип — мини дровокол. Это металлическая конструкция с лезвиями для раскола полена на дрова. Облегчает установку «сырья», гарантирует нарезку на определенное количество частей (обычно в диапазоне от 2 до 4) безопасно в плане отскока бревен, гарантирует умеренную физическую нагрузку — бить по полену придется самостоятельно колуном, кувалдой или другим приспособлением. Это самый простой и универсальный станок для заготовки дров, который можно придумать.

Далее следует простой механический вариант — собрать такой можно самому из обрезков металлической трубы по принципу журавля для колодца, закрепив режущий инструмент вместо ведра для воды и соединив детали шарниром. Принцип работы — из школьной программы. На специальное основание кладут бревно, затем ручка станка опускается резко вниз — режущий инструмент раскалывает чурбак, разогнавшись от силы инерции. Повторить процедуру придется многократно — пока дрова не станут необходимого калибра.

Более сложные механические модификации — инерционный вертикальный, который разбивает полено падением колуна с определенной высоты и пружинный горизонтальный механизм. Чертеж и инструкцию по изготовлению в домашних условиях как первого, так и второго, несложно найти в сети.

Приспособление для колки дров

Вертикальный инерционный изготавливается из труб различного диаметра, тяжелого горизонтального основания и непосредственно колуна. Он движется по ведущей трубе. Для получения дров нужно поднять колун и отпустить его в свободное падение на чурбак.

Пружинный агрегат является модификацией простого механического «журавля» и позволяет уменьшить одновременно и длину рычага, и прилагаемые усилия. Основа — станина с пружиной и перекладиной, на которой закреплен резак. В простом рычаге удерживать резак, после того как чурбак расколот, нужно руками. В модернизированном же эту роль берет на себя пружина. Для эффективности такого несложного механизма важны подвижность упора и хорошая мобильность соединения (лучший вариант — подшипниковый механизм).

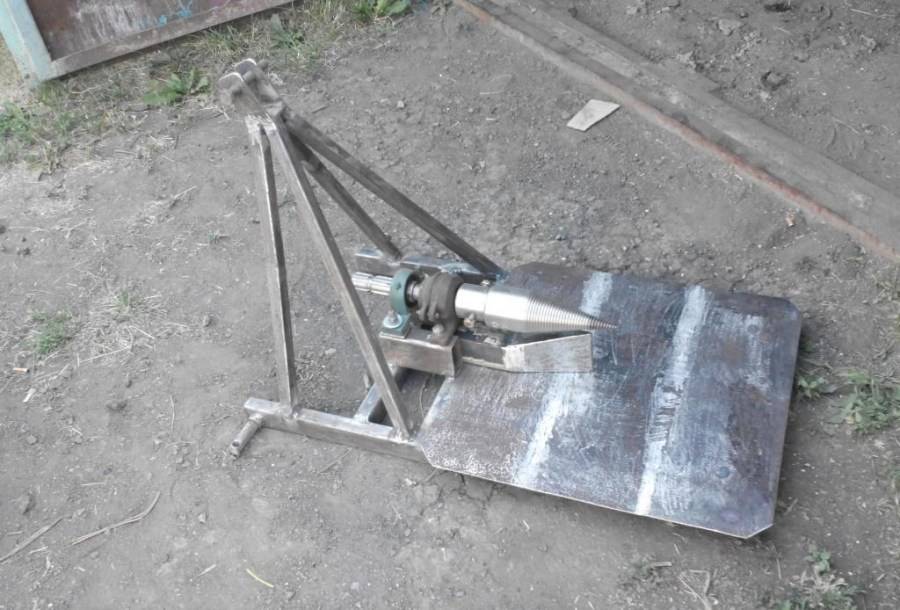

Сборка дровокола

После этого можно начинать сборку «морковного» дровокола. Подшипники устанавливаются в опоры кардана и привариваются к ним. Карданный вал вставляется в подшипник одной из опор, затем на него надевается втулка, которая должна играть роль защиты вала от мусора, затем на вал надевается вторая опора с шарикоподшипником, до упора во втулку.

Затем на один из концов карданного вала надевается конус и закрепляется на нём болтами. Другой конец вала плотно насаживается на шкив, который закрепляется на карданном вале гайкой.

Опоры шарикоподшипников прикрепляются к станине, под которой устанавливается электромотор, соединённый с дровоколом посредством ремённой передачи. Для снижения количества оборотов «морковки» рекомендуется использовать редуктор.

Данная модель дровокола достаточно эффективна и имеет только один существенный недостаток: при раскалывании берёзовых чурок, он плохо справляется с берёзовой корой. Его недоработки приходится исправлять обычным топором или колуном.

Виды

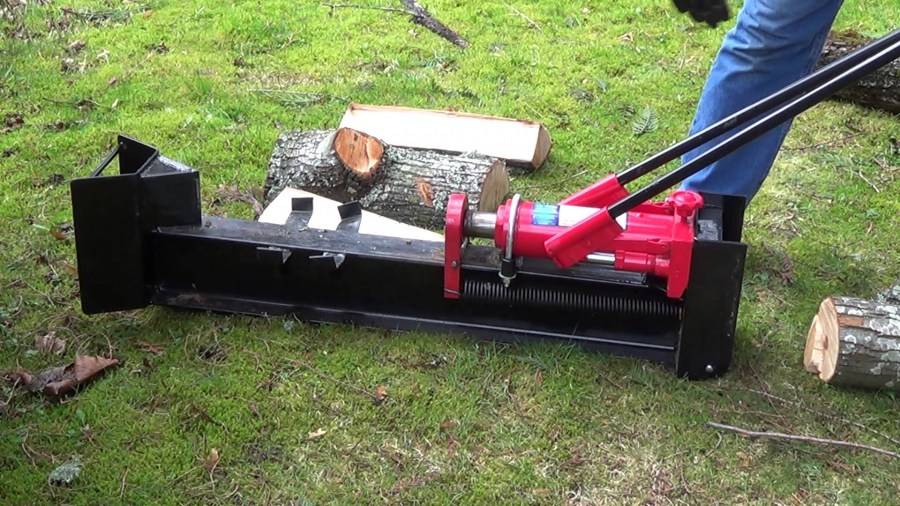

Ручные или кинетические дровоколы действуют на основе простых принципов физики и не требуют особых усилий для эффективного результата.

Существует несколько типов таких приспособлений:

  • Лом-колун — агрегат в виде заострённого стержня устанавливают на полено и повторяющимися резкими движениями раскалывают материал.
  • Модели с ручным приводом. Они представляют собой тумбы с направленным вверх лезвием. На остриё устанавливают полено и раскалывают при помощи удара кувалдой.
  • Агрегаты с пружиной. Такие конструкции снабжены силовым рычагом и работают по принципу утяжеления действующего элемента.
  • Реечные устройства. Толкающей деталью здесь выступает зазубренная рейка.

Мнение эксперта
Левин Дмитрий Константинович

Колуны в форме стрелы имеют простое строение и низкую стоимость, но в применении достаточно опасны: изделие может отскочить от чурки во время удара.

Дровокол ручной своими руками

Для этого инструмента автор взял автомобильную рессору,уголок 40 или 50 размера .Два куска по 55 сми два по 15 см.На длинном уголке автор сделал разметку отступив от краёв по 10 см.и от угла 1.5 см.середину разметил по 5 см.Затем взял УШМ и вырезал по разметке.После того как вырезал, он взял второй длинный уголок и приложил его к уже вырезанному, как к шаблонуи вырезал второй.Вот что у него получилось.Затем взял короткие уголкии приварил к ним длинные.Далее он от рессоры отрезал кусок 35 см.Затем автор сделал втулку. Для этого он взял кругляк и сделал в нём отверстие под болт крепления.и отрезал. (длина втулки должна соответствовать ширине между уголками)выточив в рессоре небольшой проёмГотовую втулку автор приварил к рессоре.Для крепления рессоры с уголками он сделал отверстия в уголках.Затем автор взял кусок трубыи приварил её к рессоре с другой стороны.Потом заточил рессоруЗатем автор собрал все деталиИ приступил к испытанию инструмента.Для удобства в использовании автор приварил инструмент к трубе, которая забетонирована в землю.Видео-ролик, как сделать дровокол:Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. .

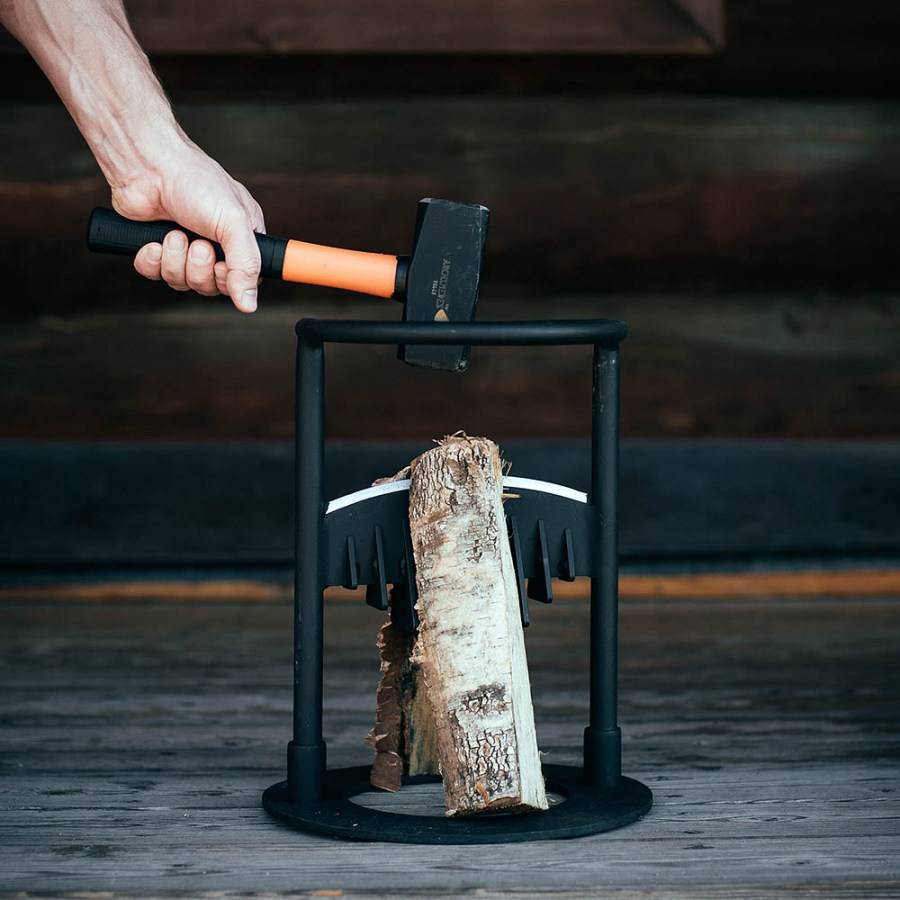

Как работает мини-дровокол?

Подготовка к колке дров занимает минимум времени. Достаточно лишь найти ровную и твердую площадку для установки устройства. Для более надежной фиксации станину можно прикрепить к деревянной основе (широкому чурбаку, пню, деревянному щиту) с помощью двух саморезов.

Сняв защитный кожух с лезвия, на него ставят полено так, чтобы другим концом оно упиралось в верхнее кольцо или пластинчатую опору. После этого по чурбаку бьют кувалдой весом 1,5-3 кг, раскалывая на две части. Для получения более мелких кусков или растопочной щепы, описанную процедуру повторяют.

Завершив работу, на лезвие надевают защитный кожух и помещают устройство в тубус.

Внимание! При работе рекомендуется находиться в наиболее безопасном месте – позади вертикальной направляющей. Здесь минимальна вероятность попадания в лицо отлетающих щепок и коры

Хранить устройство нужно в помещениях с низким уровнем влажности. Для длительного хранения дровокол смазывают тонким слоем солидола.

Эволюция дровокола

Самым трудоёмким из этих процессов, является расколка чурок на поленья. Единственное орудие, позволяющее колоть дрова – это дровокол. Издревле на Руси дровоколом был молодой мужчина, самостоятельно коловший дрова для своей печки посредством топора или колуна.

Обзавестись дровоколом сегодня совсем несложно. Взял да и купил, благо производят их крупные компании, гарантирующие шикарные функциональные возможности этих машин. Однако сельский житель нашей Родины не располагает достаточными средствами для его приобретения.

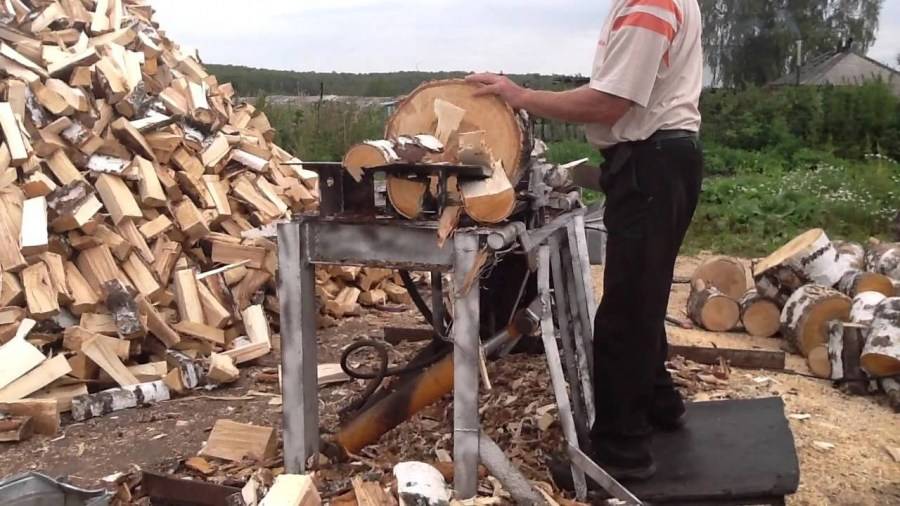

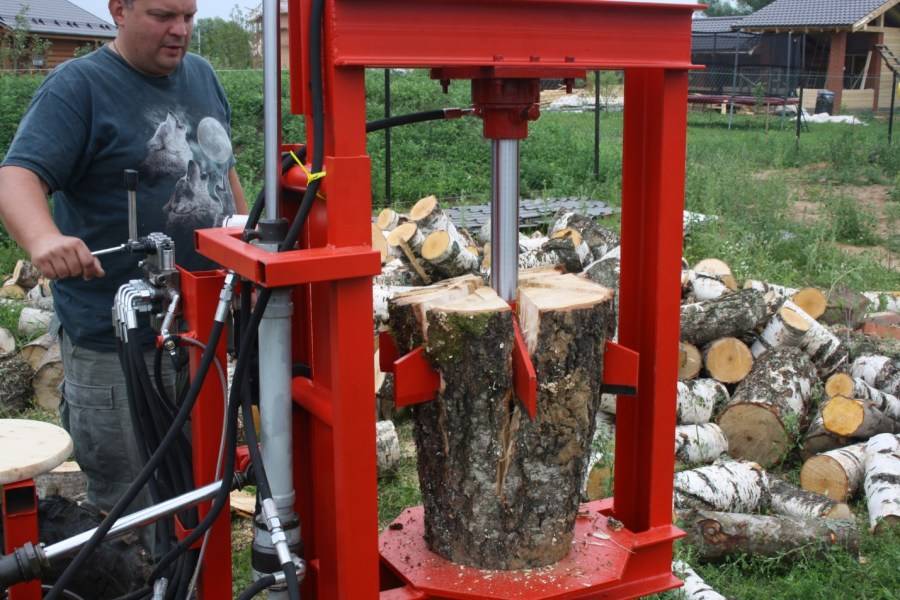

Наш человек – от рождения «Кулибин» — ему достаточно посмотреть на фото дровокола сделанного своими руками кем-то другим, чтобы самому загореться этой идеей и сделать это полезнейшее приспособление самостоятельно.

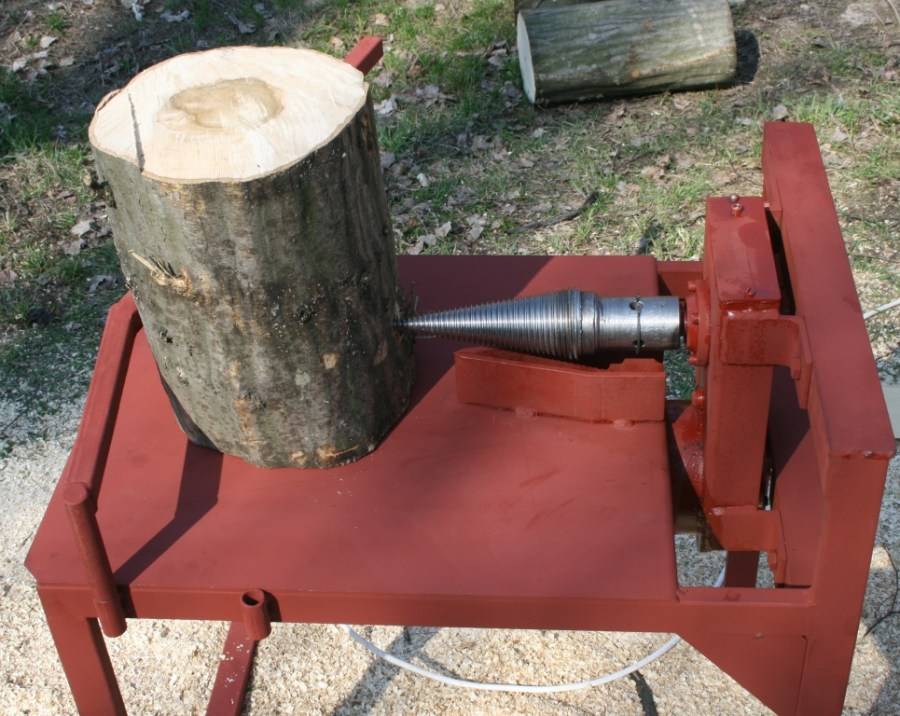

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровокола Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента. Выбираем двигатель и увеличиваем крутящий момент

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

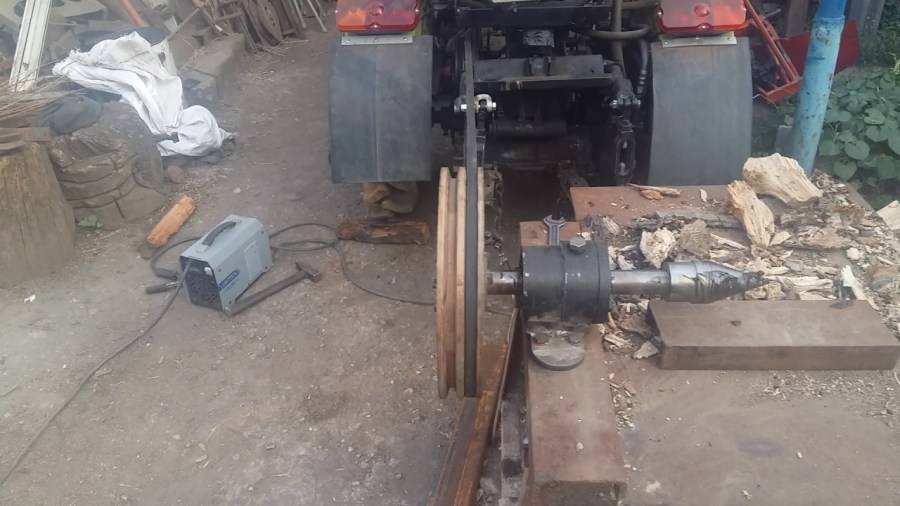

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

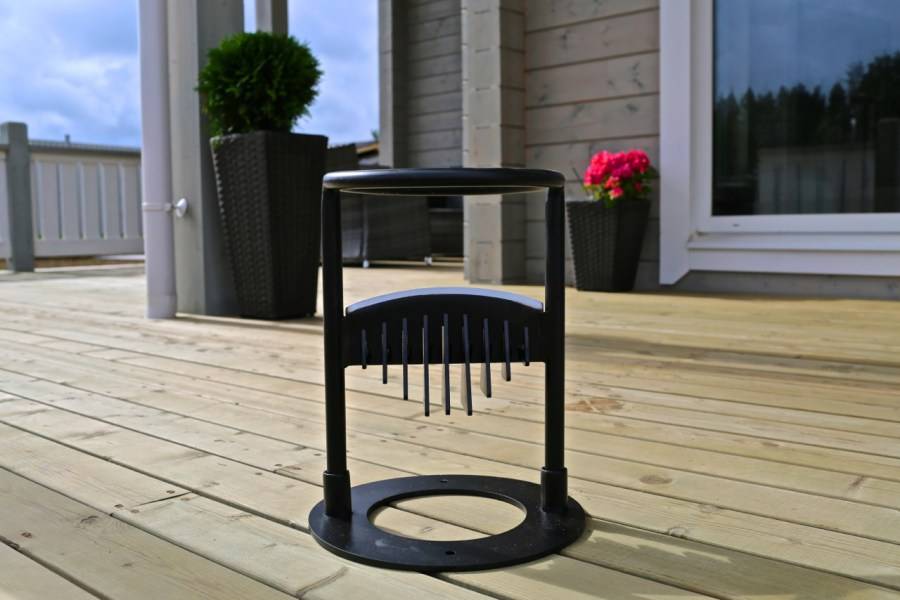

Что такое дровокол Greenween?

Дровоколы выпускаются в двух модификациях – универсальной и базовой. Основа у них одинакова – широкий нож из качественной стали, установленный на станине. По бокам лезвия наварены жесткие пластины – ребра. Они раздвигают треснувшее полено, разделяя его на части.

Основное различие между универсальной и базовой моделью мини-дровокола GreenWeen заключается в диаметре дров, с которыми можно работать. Универсальная модель легко справляется с довольно толстыми чурбаками. Он снабжен широкой пластиной -полукольцом. На него опирают свободный конец полена.

У базовой модели роль боковой поддержки выполняет сплошное металлическое кольцо. Его внутренний диаметр определяет максимальную толщину раскалываемых дров.

Хорошо продуманная эргономика мини-дровоколов GreenWeen превращает работу с ними в простое и неутомительное занятие. Натурные испытания показали, что с их помощью колка поленьев ускоряется в 2 раза по сравнению с использованием обычного топора.

Габаритные размеры дровоколов одинаковы: высота – 35 см, диаметр – 28 см. Вес базовой модели – 5,7 кг. Универсальная модификация весит 4,8 кг.

Оба устройства поставляются в прочном картонном тубусе, удобном для транспортировки и хранения.

Своей практичностью, удобством и надежностью дровокол GreenWeen порадует любого мужчину. Его с радостью примут у вас и в качестве оригинального подарка.

Два кольца, два конца, а посередине лезвие

Простейший ручной дровокол предназначен не столько для облегчения труда, сколько для того, чтобы как-то обезопасить этот труд. Делается он достаточно просто: сваривается круглая железная рама диаметром примерно 25 сантиметров или чуть больше.

Внизу делается металлическое основание, в котором сверлятся отверстия для крепления. Сверху устанавливается железное кольцо диаметром 25 см. Между опорами закрепляется направленное вверх лезвие и приваривается к основанию.

Многочисленные фото самодельных дровоколов такого типа встречаются повсюду в сети и не вызывает особого вдохновения у наших самоделкиных Процесс расколки дров в таком дровоколе напоминает расколку дров топором или колуном.

В кольцо вставляется чурка и устанавливается на лезвие. Для того чтобы её расколоть, нужно просто ударить по ней сверху кувалдой. Конечно, никакой экономии физических усилий, в данном случае не получается, но, поскольку махать приходится не остро отточенным лезвием топора или конусом колуна, а обычной кувалдой, труд становится намного безопаснее.

Принцип действия

Принцип действия этого механизма прост. Автомобильная рессора удерживает балку дровокола в исходном положении. Под клин дровокола устанавливается чурка, которую нужно расколоть. «Оператор» дровокола резко нажимает на ручку, двигая её вниз. Под действием мускульной силы человека, умноженной на массу утяжелителя, клин раскалывает чурку пополам. После этого ручка отпускается, балка под действием рессоры возвращается в исходное положение.

Простые дровоколы с ручным приводом в одну человеческую силу намного эффективней обычного топора или даже колуна, но всё же недостаточно производительны.
