Чертежи и руководство по изготовлению измельчителя для травы своими руками

Меры предосторожности

Измельчитель травы – самое простое средство малой механизации. Но при неправильной эксплуатации может возникнуть риск для жизни человека. Чтобы этого не случилось, следует придерживаться некоторых правил по безопасной работе с агрегатом.

• Во время работы надевать защитные очки или маску, чтобы не пораниться отлетевшей щепой.
• Перчатки не должны спадать с рук.
• При отсутствии самозатягивающего устройства на агрегате работать со специальным толкателем.
• Измельчать ветки допустимой для данного типа агрегата толщины.
• В воронку не должны попадать камни, стекло, одежда, пластиковые предметы.
• Если растение перерабатывается с корнями, с них стряхивается земля.
• Ветки не должны высохнуть. Когда они влажные, то легче дробятся.
• При отсутствии шторки, препятствующей доступу к ножам, работать на агрегате запрещено.

Что делать с щепой

После измельчения древесины, травы и листьев, возникает закономерный вопрос: куда девать полученную щепу и рубленую зелень? Не следует думать, что у вас в саду появилось несколько новых куч мусора. На самом деле вы стали обладателем ценнейшего сырья.

Вот только некоторые возможности использования щепы и молотой травы:

• в качестве мульчи;
• щепу, как наполнитель при производстве арболита;
• древесиной можно топить, как вариант делать топливные брикеты;
• в пищевой промышленности (щепа таких деревьев как вишня, груши, слива используется в коптильнях, при изготовлении алкогольных настоек);
• в декоративных целях (различные поделки);
• из щепы делают плита типа OSB или ДСП;
• траву, как и опилки, можно использовать для заготовки компоста;
• из рубленой зелени делают питательные настои для подкормки растений;
• молотую зелень применяют для кормления домашней птицы.

Это только некоторые, но далеко не все возможности применения щепы и зелени.

Сделать самостоятельно садовый шредер достаточно несложно. Для этого нужен небольшой набор инструментов и материалов, а также некоторые навыки работы с металлом и электроприборами. Самым трудным является, пожалуй, изготовление ножей.

Правильно выточить режущие элементы из твёрдой и прочной стали (рессоры) непросто, лучше обратиться за помощью к токарю. В остальном процесс сборки не должен вызвать каких-то особых сложностей.

Траворезка своими руками

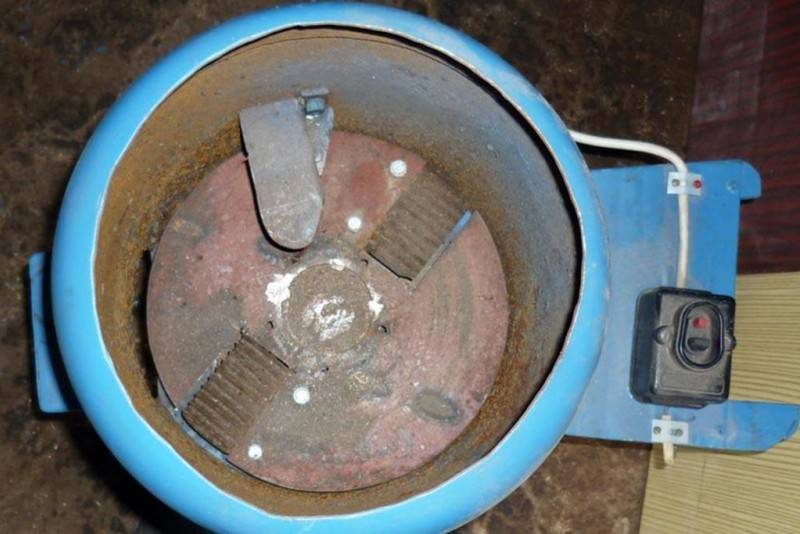

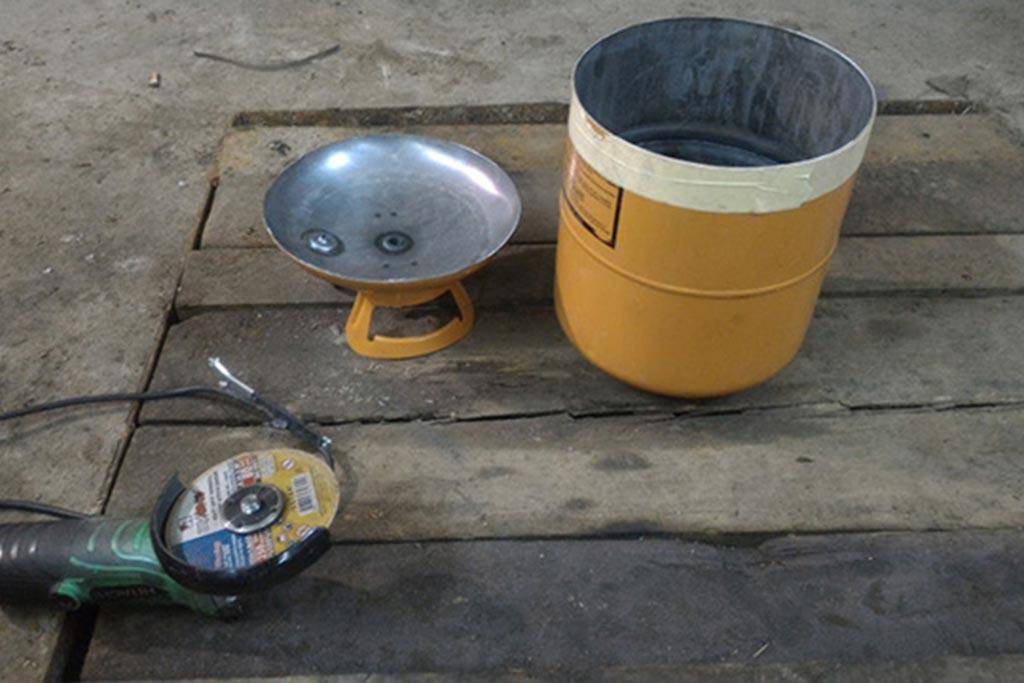

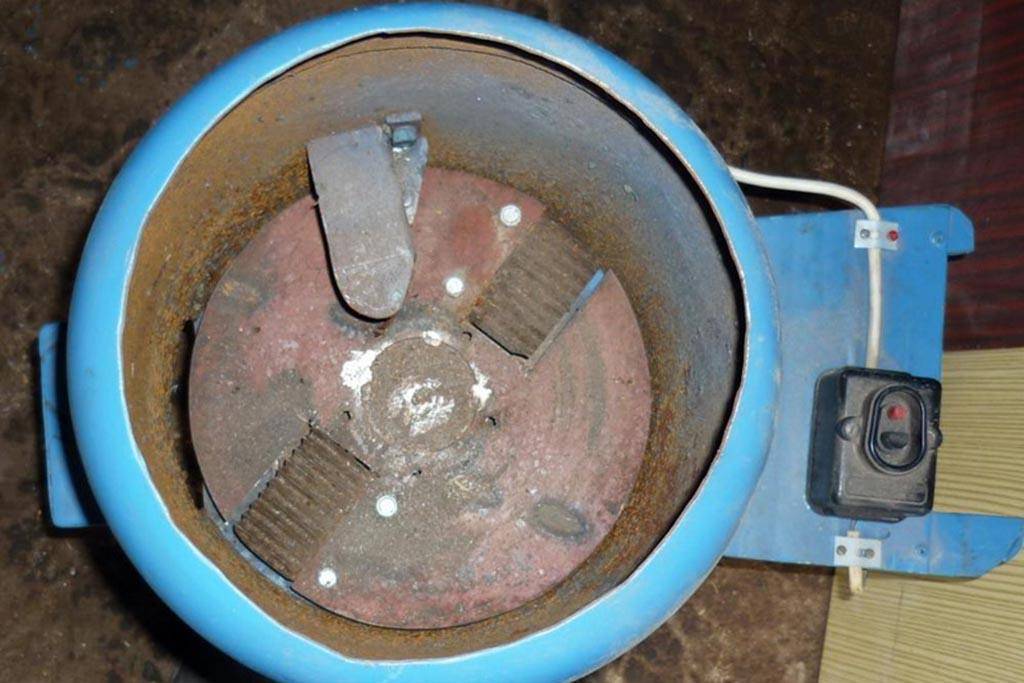

Из газового баллона

Инструкция:

• Из газового баллона вырезаем кольцо 1 нужного размера, а из стального листа толщиной 3 мм — крышку 2 чуть большего диаметра (рис. 1). Прижимаем их друг к другу струбцинами и привариваем изнутри. Наружные выступы получившегося кожуха зачищаем наждаком.
• На токарном станке протачиваем в крышке отверстие 4 под вал ножа 6 и делаем разметку для хомута 3.
• Вырезаем из трубы кольцо для хомута, привариваем к нему губки, сверлим в них сквозное отверстие d 7 мм под болт 7. Затем разрезаем кольцо между губками и, установив хомут на болгарку, вставляем между ними металлическую распорку. Зажимаем болт, давая хомуту свободно перемещаться по болгарке. Затем привариваем хомут к кругу (согласно разметке), оставив свободной 1/3 окружности возле губок.
• На кожух траворезки привариваем отрезок трубы 5, внутри электросваркой вырезаем отверстие, зачищаем края болгаркой.
• Нож изготавливаем из полотна пилы, затачиваем, прожигаем отверстие сваркой (сверлить не рекомендуем, испортите много сверл) и расширяем наждачными насадками (рис. 2). Устанавливаем его режущими кромками кверху.
• Готовый кожух с ножом одеваем на вал электродвигателя.

Чертежи:

Способы самостоятельного изготовления садового инструмента

Чтобы сделать дробилку, за основу берут разные схемы. Если правильно спроектировать агрегат, можно получить измельчитель универсального действия (три в одном: переработка травы, соломы, веток разных размеров). Возможные варианты:

• из триммера (траворезки);
• из пылесоса и др.

Из болгарки

Измельчитель древесины своими руками легче и быстрее сделать из угловой шлифовальной машинки (УШМ или болгарка). Для переработки отходов среднего объема достаточно инструмента мощностью до 3 кВт. Материалы, необходимые для изготовления измельчителя:

• уголки из стали (для каркаса);
• емкость для готового сырья, еще одна будет использоваться в качестве бункера;
• ножи (подойдет лезвие от любого режущего инструмента);
• листовой металл (толщиной 1,5 мм, работать с более прочным материалом самому будет сложнее);
• стандартный крепеж: болты, гайки, шайбы.

Инструменты:

• сварочный аппарат;
• электродрель;
• отвертка, гаечные ключи;
• ножницы по металлу.

Чтобы изготовить свой измельчитель, а затем перерабатывать органические отходы разных видов, необходимо взять за основу инструкцию:

1. Из уголков сваривают каркас (станину).
2. Крепят полку (из листа металла).
3. Каркас используется в качестве основы для болгарки, ее фиксируют хомутами (валом кверху).
4. На валу мотора устанавливают втулку для дальнейшего крепления ножей.
5. В металлической емкости делают 2 крупных отверстия диаметром 10 см: сбоку – для выхода готового сырья, снизу – для подведения рабочего инструмента УШМ.
6. Заводят втулку в емкость через отверстие в днище емкости, фиксируют ножи.
7. Металлическая тара (она же бункер для загрузки материалов) дополнительно крепится болтами.

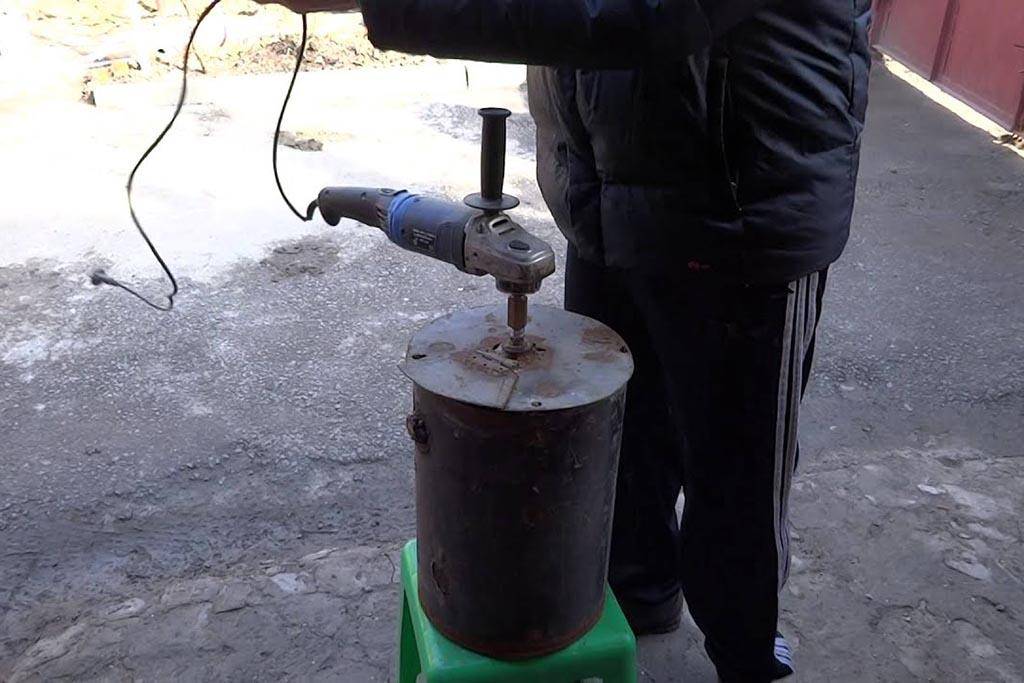

Дробилка из болгарки

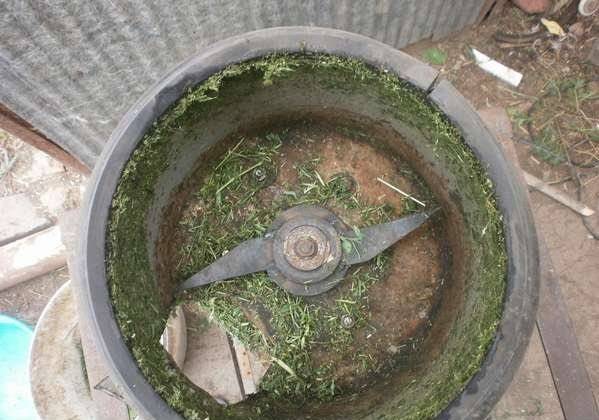

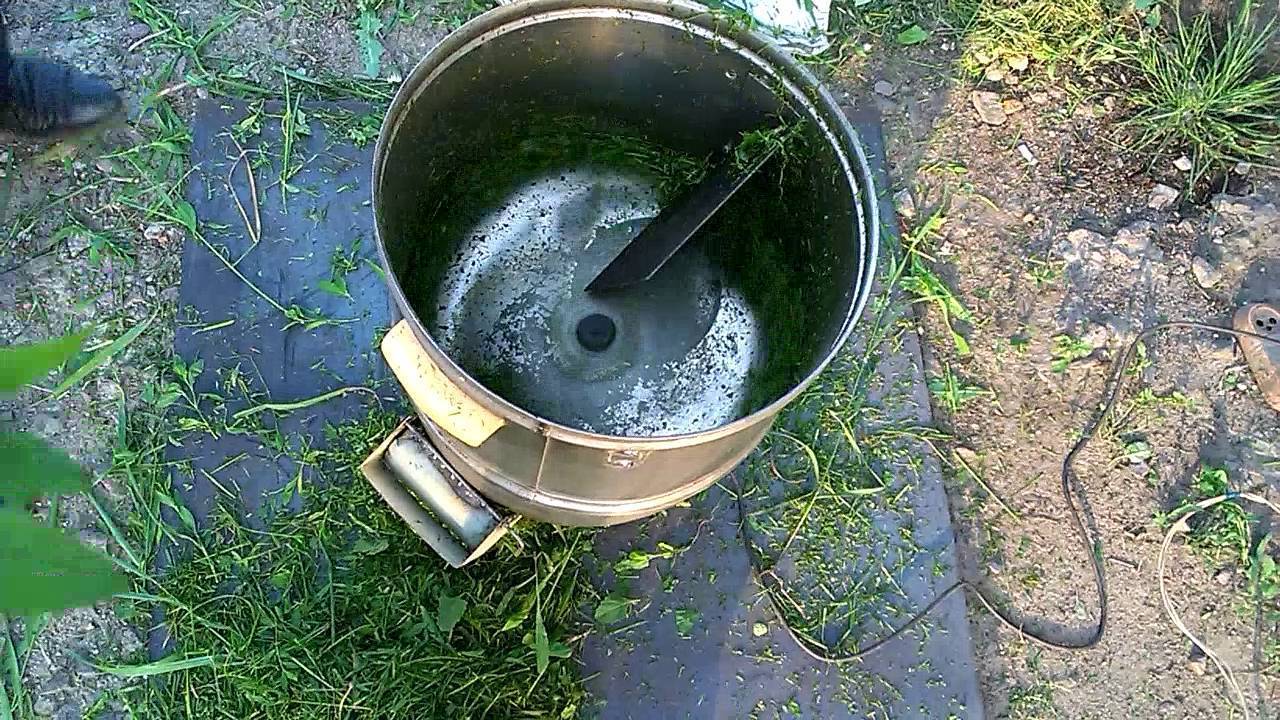

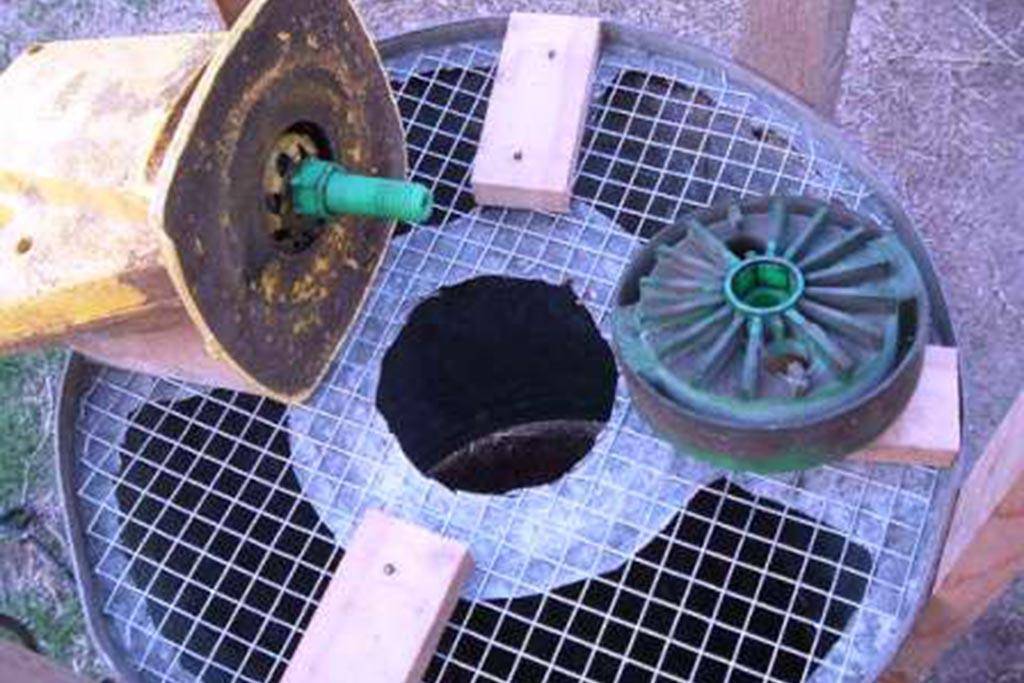

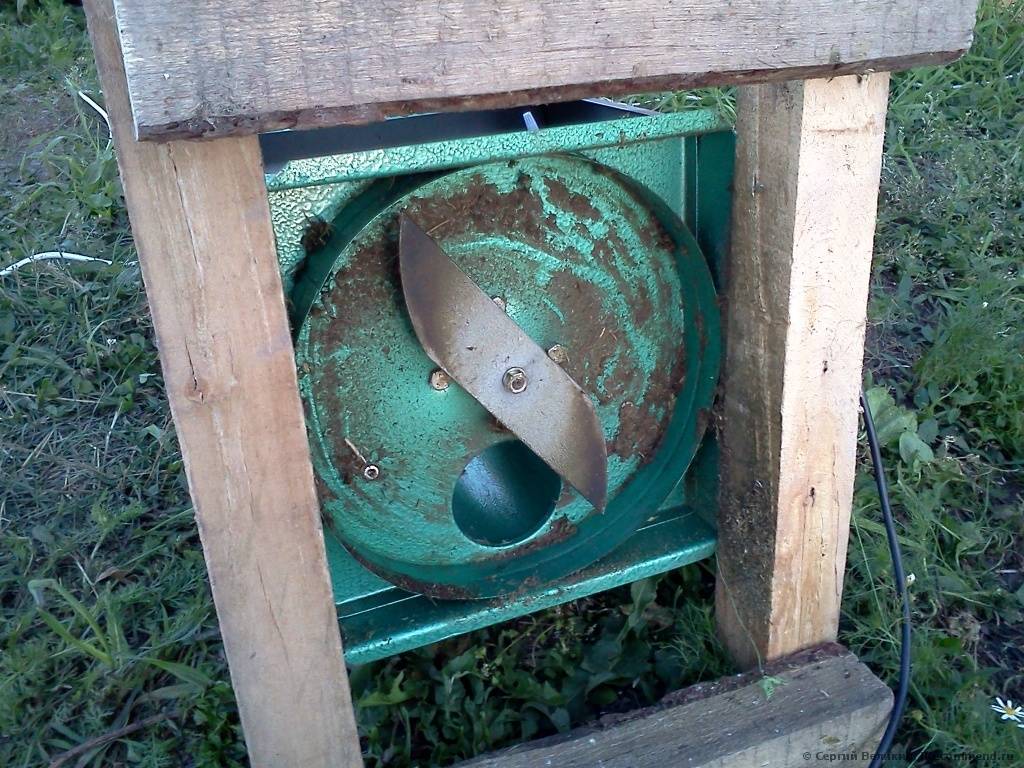

Из старой стиральной машинки

Измельчитель травы для кур своими руками можно собрать, используя модель стиральной машинки, которая давно не выпускается, но все еще может храниться в гаражах многих людей – «Малютка». Набор инструментов одинаковый в каждом подобном случае. Этапы изготовления самодельного шредера:

1. Корпус уже готов, нужно сделать боковое отверстие для выхода мусора.
2. Для работы используется двигатель от этой же модели стиральной машины, с ним соединяются ножи, которые находятся со стороны бака – на дне.
3. Снаружи вокруг бокового отверстия делают желоб из листовой жести, это позволит предупредить разброс сечки в разные стороны.
4. Сверху корпус закрывается крышкой (идет в комплекте к машинке), при этом нет необходимости устанавливать измельчитель на каркасе.

Самодельная корморезка

Из циркулярной пилы

Подготавливают электродвигатель мощностью не более 2 кВт, также для агрегата понадобятся пилы – до 15 шт. (200 мм в диаметре), другие материалы:

• готовая ось – для крепления на ней циркулярной пилы;
• резиновые прокладки для разделения режущих кромок – не позволят ножам тереть друг друга;
• ременная передача со шкивами;
• металлические листы для 2 рабочих емкостей.

Если выбирается способ, как сделать измельчитель для травы своими руками, в числе прочих вариантов рассматривают инструкцию:

На валу фиксируют режущие кромки – рекомендованное расстояние между ними – до 10 мм, большие зазоры не оставляют.
Рабочий вал будет располагаться на площадке из бетона, причем важно, чтобы этот элемент конструкции был установлен параллельно оси двигателя.
Создается бункер, ножи должны находиться внутри этой конструкции.

Устройство из дисковой пилы

Из дрели

Принцип создания разных видов дробилок, позволяющих измельчать отработанные материалы, едины. Для работы понадобятся материалы:

• металлический стержень;
• пластина с заостренными краями;
• гайка;
• ведро.

Инструкция применения импровизированного измельчителя:

1. В головку дрели устанавливают металлический стержень.
2. На него насаживают пластину (режущая кромка).
3. Сверху предусматривается гайка, не позволяющая ножу слетать.
4. Насадку на дрели опускают в ведро с подготовленными отходами, включают на переработку.

Это один из лучших вариантов, что обусловлено отсутствием необходимости в использовании маховика, ременной передачи, каркаса.

Конструкция на основе углошлифовальной машины

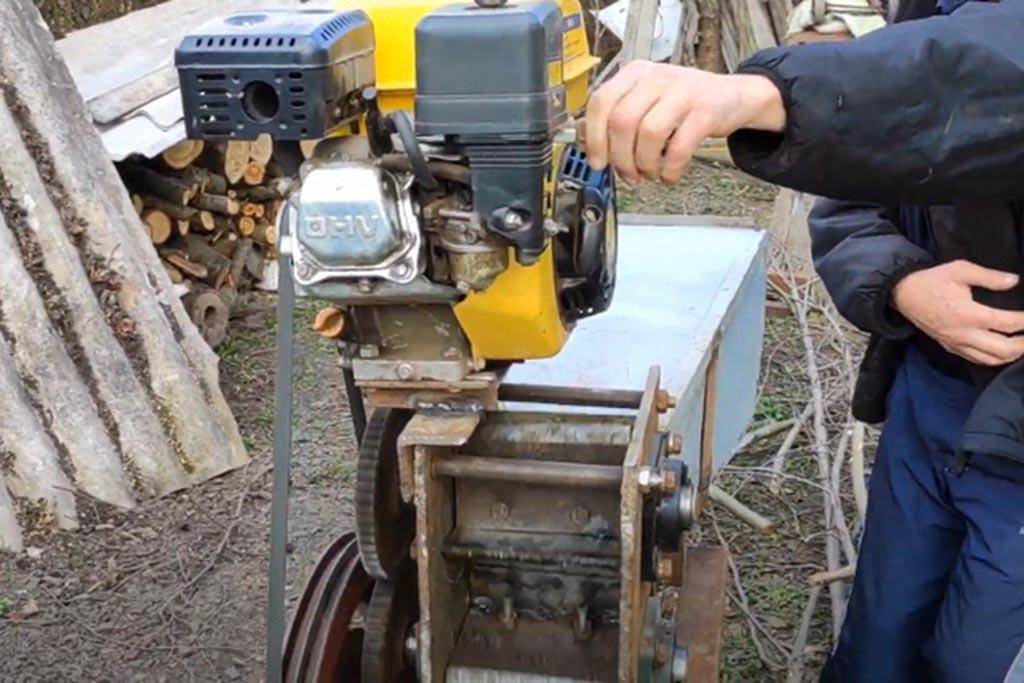

С бензиновым двигателем от мотоблока

Используют вариант кожуха из любого приведенного выше варианта. Особенности конструкции измельчителя на основе бензинового двигателя от мотоблока:

• предусматривают возможность подключения мотора к валу измельчителя;
• в конструкцию входит редуктор;
• обустраивают надежную площадку – из материалов высокой плотности, прочности;
• на моторе предусматривают «уши», понадобятся также стандартный крепеж для его крепления.

Двигатель работает на бензине

Необходимые материалы

Чтобы сделать садовый измельчитель своими руками, нужно время, инструменты, материалы. Самоделка будет не дешевой, когда все придется покупать. Затраты окупятся, если стоимость сделанного самим агрегата в 3-4 раза меньше заводского аналога.

Двигатель

Мощность двигателя определяет толщину перерабатываемых веток, продолжительность непрерывной работы.

Мощность	Толщина прутьев
1500 Вт	до 2 см
3000-4000 Вт	до 5 см
от 6000 Вт	10 см

Наличие трехфазной электрической сети – обязательное условие при эксплуатации мощных электрических двигателей.

2 шкива

Подшипники, звездочки, шестерни, шкивы подбирают так, чтобы передаточное число обеспечивало требуемую скорость вращения основного вала. Оптимальное значение 1500 об./мин.

Если у электродвигателя 2800 об./мин., то для уменьшения значения до 1400 об./мин. устанавливают два шкива определенного диаметра:

• ведомого − 200 мм,
• ведущего − 100 мм.

Дисковые пилы или фрезы

Для изготовления качественного пакета длиной 6-10 см берут 15-25 фрез либо пильных дисков. Ось подбирают по значению посадочного диаметра, если у дисков он 20 мм, то берут шпильку M20. Чтобы зубья при эксплуатации не зацеплялись, между дисками вставляют самодельные пластиковые шайбы.

2 подшипника

На ось-шпильку M20 надевают шкив. Деталь берут от генератора ВАЗ, помпы. Для обеспечения вращения − 2 подшипника. Внутренний диаметр деталей − 20 мм.

Профильная труба в метрах

Режущий блок, состоящий из оси и дисковых пил, и двигатель устанавливают на раму, сваренную из профильных металлических труб. Размер определяют, учитывая габариты узлов. Мотор и вал с дисковыми пилами должны отстоять друг от друга.

Упорный брусок изготавливают из металлического профиля, приваривают к станине.

Листовой металл для корпуса и бункера

Корпус делают из листа железа толщиной 5 мм, этот материал самый надежный. Емкость с раструбом для подачи веток изготавливают из оцинковки, она гибкая соответствует техническим требованиям, которые предъявляют к этому элементу конструкции. Остов делают из труб или швеллера. Высоту рассчитывают, ориентируясь на рост оператора.

Принцип функционирования устройства

Конструкция самого измельчителя травы и лишних веток довольно проста. Сюда будет входить несколько базовых элементов:

1. Защитный кожух.
2. Специальный рабочий вал, который оборудован дополнительными ножами.
3. Двигатель.
4. Приёмный короб.
5. Шкив с дополнительным ремнём.
6. Металлическая рама.

Чтобы было довольно просто и комфортно перемещать такой прибор по всему участку, его стоит поместить на специализированную двухколёсную базу. Принцип функционирования прибора считается довольно простым. Так, вал при помощи особого мотора и дополнительного ремня или же цепей начинает процесс своего вращения. В это время в короб происходит поступление веток и лишней травы, которые в короткий срок измельчаются при помощи острых и небольших ножиков. В общем, это напоминает работу простой мясорубки.

Такие траворезки часто применяются самими дачниками. Кроме всего этого, в продаже можно найти промышленные приборы, которые легко справятся с очень толстыми ветками. Конечно же, такие приборы отличаются особо сложной конструкцией и повышенным показателем производительности.

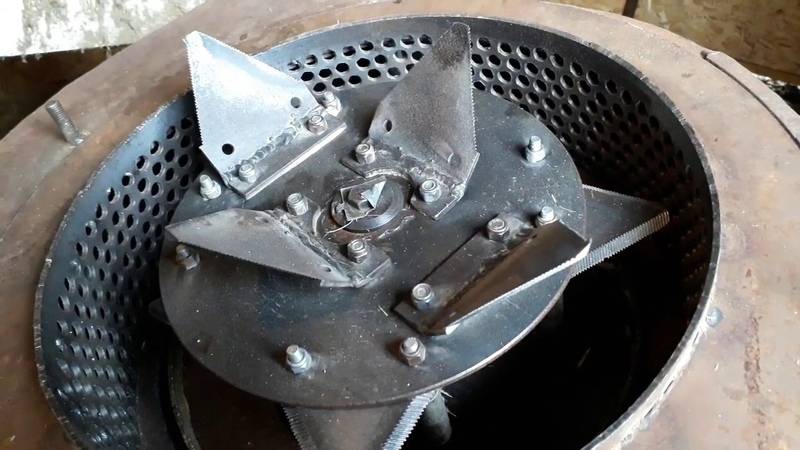

Типы режущих деталей

Молотилка для травы должна иметь в своей конструкции острые и крепкие лезвия, чтобы перемалывать не только траву, но и ветки. В зависимости от сельскохозяйственных нужд они могут быть нескольких видов:

• дисковый нож, состоящий из трех лезвий (для травы и тонких ветвей);
• фрезерный нож (для веток покрупнее);
• фрезерно-турбинный нож (справляется с крупными и мелкими ветвями одновременно).

Первый вид ножей хорошо подойдет для переработки мелкого растительного мусора. Если перемалывать ими крупный, то лезвия достаточно быстро придут в негодность. Агрегат с таким ножом будет полезен садоводу, которому не нужно обрабатывать большие объемы. Остальные два подходят для работы с крупными элементами (хорошее решение для средних и крупных фермерских угодий).

Измельчитель из подручных средств

Для устройства простейшего измельчителя травы для кур потребуются:

• Металлическое ведро объемом 12-15 л;
• Дрель (желательно двухрежимная);
• Металлическое полотно для изготовления ножа.

Принцип работы:

• В емкость закладывают растительное сырье;
• Крепят к дрели нож;
• Опускают инструмент в емкость, включают дрель и приступают к процессу измельчения травы.

Для того чтобы растения не наматывались на лезвие, его нужно правильно заточить. Требуется односторонняя заточка металлической пластины.

Именно этой, обработанной стороной, она (пластина) должна быть направлена вниз, ко дну емкости с кормами. В таком положении ножа трава будет легко разрезаться и под воздействием центробежной силы отбрасываться к стенкам емкости.

Измельчитель сочных кормов лучше оснастить лезвием, изготовленным в виде удлиненного ромба, все ребра которого остро заточены. Эта рекомендация вызвана тем, что свежесорванные растения с толстыми стеблями сложнее перемалывать стандартным ножевым полотном.

Чертежи, размеры и схемы измельчителей травы

Прежде чем изготовить любую конструкцию, создают эскиз. Садовый электрический измельчитель травы, изготовленный своими руками, делают по чертежу. Корпус выполняют из газового баллона, 50-литровой бочки или 20-литрового ведра. Сверху закрывают крышкой. Для вращения вала с ножами применяют двигатели от стиральных машин, пылесосов, насосов и другой бытовой электротехники.

Электропривод вращает крестообразные ножи, которые изготавливают из дисковой пилы

Основным элементом измельчителей являются ножи. От типа их и расположения зависит размер готовой мульчи. Крестообразный крепеж измельчителей позволяет получать более мелкую фракцию травы или соломы.

Ножи вращаются в вертикальной плоскости, если снизу изготовлено отверстие, процесс переработки будет беспрерывным

На этапе составления чертежа учитывают мощность двигателя, размер втулки для вала

Чтобы сделать правильный выбор, обращают внимание на параметры вращения:

• устройство в 1,5 кВт справится с соломой, мелкой травой и ветками до 2 см;
• 3-4 кВт позволит делать мульчу из веток диаметром 4 см;
• двигатели от 6 кВт применяют в фермерских хозяйствах для переработки большого количества отходов.

Если мастер решил соорудить бензиновый измельчитель травы, двигатель выбирают мощностью от 5 кВт Чаще всего в конструкциях применяют дисковые или фрезерные ножи. Диски измельчают сырую траву и тонкие веточки. Фрезерные ножи могут перерабатывать хворост толщиной до 8 см.

Фрезерно-турбинные типы ножей измельчают даже очень толстые свежие ветки

Устройство

Вариантов изготовления механизмов, освобождающих дачное или дворовое пространство от кучи древесного мусора — масса:

Веткодробилка. Стальная основа: два мощных подшипника приварены к уголку. Между ними вал с ножами из рессоры. Маховик от трактора, соединённый с валом посредством шлиц и прижимной гайки. Загрузочный бункер с закругленными краями, двигатель, шкив с ременной передачей.

Измельчитель травы и веток своими руками. Железная рама, внизу трёхфазный двигатель. Маховик со старой сельхотехники, вал со строгального станка с циркулярными дисками. Шкив, ремни, бункер для приема отходов. Передвижная конструкция на колёсиках

Дробилка: бункер в виде цилиндра выполнен из камазовского ресивера. Внутри основной конструкции на вертикальный вал насажены ножи по принципу вертолёта. Под которыми расположены железные метельники с загнутыми краями для нагнетания воздуха.

Изнутри к корпусу вдоль приёмного отверстия приваривается кусок стали, чтобы наполовину уменьшить вход. Трава и сено не улетают в сад, идут точно под ножи.

Первый способ. Как сделать садовый измельчитель для травы своими руками.

В данном случае можно обойтись обыкновенной дрелью. Принцип работы такого агрегата, смотрите на видео на нашем сайте.

В общем-то, процесс измельчения похож на работу кухонного комбайна. В ведре расположен острейший нож, вращающийся по кругу очень быстро и рассекающий траву. Сделатьизмельчитель травы и веток таким способом, необходимо подготовить дрель с двумя режимами «Темп», мощностью 850 Вт. Очень важную роль играет именно нож. Он должен быть правильно заточенным и всегда быть чистым.

Заточка его производится односторонним способом, а ориентировка – заточенной стороной, вниз. Для измельчения травы, следует делать форму узкого ромба.

Правила эксплуатации

При работе с любым электрическим прибором следует соблюдать технику безопасности. Траворезка не исключение! Чтобы устройство не испортилось, нужно знать основные правила эксплуатации:

1. Механизм заклинит, если в устройство положить сырые ветки или траву.
2. Нельзя делать закладку сырья большим объемом. Все должно быть в меру.
3. Включенное устройство всегда должно быть под присмотром.
4. Механизм имеет колющие и режущие элементы, поэтому нельзя к устройству подпускать детей.
5. Чтобы устройство не намокло под дождем, его устанавливают под навесом.
6. Внутрь аппарата не должны попадать посторонние предметы, такие как стекло или металл.
7. Если что-то застряло внутри, аппарат отключают от сети и только потом достают застрявшую деталь.
8. Электрические провода должны быть изолированы.

Как сделать дисковую дробилку?

Если вам пришелся по душе данный вид измельчителя, то надо понимать, что для его сборки потребуются хорошие навыки сварочных работ. Кроме того, нужно подготовить следующие материалы:

• стальной лист толщиной от 10 до 16 мм;
• то же, толщиной 5 мм – на кожух и загрузочный бункер;
• высокоуглеродистая сталь для ножей, подойдет автомобильная рессора;
• трубы круглые или профильные, чтобы сварить раму;
• стальной вал диаметром 20 мм;
• 2 подшипника качения №307 или другие;
• крепеж (болты с гайками)
• шкивы, ремень.

Из толстого металла вырезается правильный круг диаметром 400 мм, по его центру делается отверстие для вала. Шкивы и вал надо выточить на токарном станке, при этом на концах вала следует нарезать резьбу для крепления маховика и шкива. Ножи можно сделать в домашних условиях, следуя чертежу, в крайнем случае поручить это дело фрезеровщику. Далее, из стального листа необходимо сварить защитный кожух с бункером, из него же изготовить обоймы для подшипников с отверстиями.

По сути, самодельный измельчитель веток представляет собой режущий механизм, закрепленный на раме произвольной конструкции. Двигатель привода можно разместить в удобном месте в зависимости от длины ремня. Не забудьте крепление двигателя сделать скользящим, чтобы ремень можно было натянуть. Вал механизма также устанавливается на раму, к нему прикрепляется шкив и маховик.

Из толстого металла вырезается правильный круг диаметром 400 мм, по его центру делается отверстие для вала. Шкивы и вал надо выточить на токарном станке, при этом на концах вала следует нарезать резьбу для крепления маховика и шкива. Ножи можно сделать в домашних условиях, следуя чертежу, в крайнем случае поручить это дело фрезеровщику. Далее, из стального листа необходимо сварить защитный кожух с бункером, из него же изготовить обоймы для подшипников с отверстиями.

Зернодробилка состоит из таких узлов:

1. Задвижка для регулирования подачи зерна в рабочую камеру.
2. Бункер для зерна.
3. Кнопка включения-выключения электродвигателя.
4. Электродвигатель.
5. Втулка.
6. Ось.
7. Шайба.
8. Гайка.
9. Винт.
10. Основание.
11. Корпус рабочей камеры.
12. Ёмкость для измельчённого зерна.
13. Болт.
14. Гайка.
15. Металлическая сетка (решето).

1. Основание.
2. Корпус рабочей камеры.
3. Винт.
4. Решето.

Материалом для изготовления мотоблочного измельчителя будет служить швеллер 250. Дополнительно потребуется шкив сечением 87 миллиметров, и ножи длиной 100 миллиметров от электрорубанка. Необходимо соорудить приемный бункер, в который и будут загружаться разнообразные ветки. Бункер оснащается неподвижным острым дисковым ножом, который и будет измельчать ветки.

Главное, правильно выбрать угол наклона при установке ножа. Тогда ветки будут измельчаться буквально в мгновение.

Можно сделать садовый измельчитель с электродвигателем, тогда и возни с измельчением будет меньше, но должно быть место для подключения, что проблематично в разных местах участка. В принципе, он нисколько не отличается от вышеописанного. Для такого измельчителя потребуется диск диаметром 20 миллиметров с тремя овальными отверстиями для последующего крепления ножек.

Следует продумать установку пары подшипников, верхний будет опорным, а нижний – обычным.

В принципе, такой садовый измельчитель имеет небольшой недостаток – он довольно шумно работает, это все исправляется проверкой балансировки диска. Так же можно, слегка наклонить рукав, подающий ветки, будет рубить по лучше.

Принцип работы и устройство

Измельчитель травы работает по принципу кухонного комбайна: режет все, что находится в зоне расположения ножа, на мелкие части.

Есть множество моделей «траворезок», но все они состоят из нескольких основных элементов:

• Ножа;
• Емкости для закладки сырья;
• Отверстия для выхода готового продукта.

При наличии такого аппарата вопрос о том как измельчить траву для куриц, решается просто и быстро. Прибор может быть оснащен двигателем с электрическим приводом и являться автоматизированным.

В конструкцию этих моделей входят:

• Рабочий вал с лезвиями;
• Шкив с ремнем;
• Защитный кожух;
• Кабель для подключения к электросети.

Наиболее простые модели рассчитаны на ручную резку травы на специальной площадке посредством ножа, который соединен с корпусом и способен подниматься над ним и опускаться.

Подобные измельчители травы для кур своими руками сделать несложно при наличии необходимых инструментов. Этот простой в конструктивном плане аппарат будет хорошим помощником в уходе за садовым участком. С помощью измельчителя готовят не только корма для домашней птицы, но и сырье для мульчирования.

Для чего можно использовать измельченные ветки и растения

Осенью и весной на дачных участках скапливается большое количество так называемого органического мусора, представленного в виде веток после обрезки сада, цветов, растений, с/х культур. Причем его основой является не только мелкий хворост, но и крупные бревна, используемые для топки котлов, печей, мангалов.

Крупные бревна распиливаются, рубятся и складируются. Другой вопрос — что же делать с мелкими ветками и растительностью, которые становятся навязчивой проблемой для всех владельцев частных домов, дач и садовых участков. Скопившиеся отходы не только занимают много места, но еще и портят весь интерьер.

В качестве альтернативного решения рекомендуется использовать органический мусор как удобрение. Для этого его необходимо измельчить, для чего не обойтись без специального оборудования.

Измельченные ветки будут служить не только, как органическое удобрение с большим содержанием полезных веществ, но еще и в качестве мульчи. Стружка древесины задерживает влагу, питает землю, и способствует повышению урожайности, а также снижению количества сорняков на грядке. В зимнее время такой покров защитит корни растений от вымерзания.

Это интересно! Измельченные ветки могут применяться в качестве щепы для приготовления копченостей.

2 Разновидности измельчителей

Принципиальное устройство всех видов веткоизмельчителей одинаковое. Различаются они только по мощности двигателя и разновидности ножей.

В некоторых конструкциях устанавливается бензиновый двигатель, в других – электрический. Первый более мощный, занимается измельчением крупных веток. Независим от источника питания. Обладает большей мобильностью. Электрический слабее по мощности и отдаленность работы зависит от длины кабеля. Зато он мобильный за счет своей легкости.

По мощности двигатели различаются:

1. 1. Электродвигатель до 1,5 кВТ. Способны измельчать ветки до 2 см в диаметре. В основном переработка ведется на небольших территориях.
2. 2. 3 – 4 кВт. Справляются с древесиной до 4 см. Применяются в небольшом саду или даче.
3. 3. 6 кВт и более. Работа проводится в больших хозяйствах. Обрабатываются стволы 10-15 см в диаметре.

Как правило, на самодельный агрегат ведется установка двигателя мощностью 4 кВт. Больше ставить нет смысла, поскольку будет большой расход электроэнергии. Для выполнения работ по измельчению веток на дачном участке таких затрат не требуется.

Не имеют особого значения обороты двигателя. Конечная величина вращения ножевого вала составляет 1500 об/мин. Она регулируется диаметрами шкивов.

Передача крутящего момента ведется при помощи цепи, ремня или непосредственно установкой режущего инструмента на вал двигателя.

В зависимости от режущего инструмента веткоизмельчители разделяются:

1. 1. Двухвального типа. Это мощный агрегат, который способен измельчать крупные ветки. На валы устанавливаются несколько ножей. От их количества зависит степень измельчения древесины.
2. 2. Установка с режущим диском. Если мощность двигателя составляет от 3 кВт, то нож крепится непосредственно к его валу. Для агрегатов слабее используется передаточное звено.
3. 3. С дисковыми пилами от циркулярки. Относится к наиболее простым конструкциям.

Принцип функционирования устройства

Конструкция самого измельчителя травы и лишних веток довольно проста. Сюда будет входить несколько базовых элементов:

1. Защитный кожух.
2. Специальный рабочий вал, который оборудован дополнительными ножами.
3. Двигатель.
4. Приёмный короб.
5. Шкив с дополнительным ремнём.
6. Металлическая рама.

Чтобы было довольно просто и комфортно перемещать такой прибор по всему участку, его стоит поместить на специализированную двухколёсную базу. Принцип функционирования прибора считается довольно простым. Так, вал при помощи особого мотора и дополнительного ремня или же цепей начинает процесс своего вращения. В это время в короб происходит поступление веток и лишней травы, которые в короткий срок измельчаются при помощи острых и небольших ножиков. В общем, это напоминает работу простой мясорубки.

Такие траворезки часто применяются самими дачниками. Кроме всего этого, в продаже можно найти промышленные приборы, которые легко справятся с очень толстыми ветками. Конечно же, такие приборы отличаются особо сложной конструкцией и повышенным показателем производительности.

Что такое дробилка и для чего она нужна

В ходе плановой вырубки леса и вывоза кругляка на очищенной территории остается огромное количество ветвей всех размеров.

Сжигать их на месте опасно и нерационально. Вывозить в естественном виде дорого и неудобно – имея достаточно малую массу, они занимают непомерно большой объем.

Оставить их также невозможно: дерево, сгнивая, превращается в рассадник вредителей леса.

Не стоит забывать и о том, что дерево в любом его виде – ценный источник целлюлозы. Каждая переработанная ветка, каждый сучок – это новая газета, книжная страница, тетрадь для школьника.

Заметно облегчить обработку отходов деревопереработки поможет дробилка. Измельченная непосредственно на месте вырубки древесина занимает мало места, ее легко транспортировать, она полностью готова для дальнейшей переработки.

Самодельный измельчитель травы из болгарки

Измельчитель травы из болгарки – это достаточно простой и быстро реализуемый вариант. Чтобы воплотить проект, потребуется запастись такими деталями и материалами:

• стальными уголками;
• металлической емкостью (обычной вываркой);
• самодельными либо готовыми ножами (например, от газонокосилки);
• крепежными элементами;
• листовой жестью.

Из инструментов потребуются:

• электродрель;
• сварочный аппарат и электроды к нему;
• угловая шлифовальная машина, чтобы резать уголки;
• гаечные ключи.

Чтобы собрать шредер своими руками на базе угловой шлифовальной машины, способный перемалывать не только траву, но и ветки до 4 см толщиной, рекомендуется воспользоваться электроинструментом с мощностью свыше 3 кВт.

Создание измельчающего агрегата производят в такой последовательности:

• нарезают болгаркой уголки на куски;
• из них сваривают раму, напоминающую стул;
• приваривают полку из куска листового металла;
• к сделанному каркасу (на подставку) прикрепляют болгарку хомутами, располагая ее валом к верху;
• прорезают сбоку выварки отверстие примерно 10 на 10 см;
• к прорези присоединяют рукав, например, из жести, по которому из емкости будет выдаваться перемолотая растительная масса;
• делают на дне выварки отверстие в центре;
• устанавливают емкость на вал болгарки и прикрепляют ее болтами или саморезами к металлической раме;
• ставят нож или диск на углошлифовальную машинку.

В итоге получится конструкция, представленная на фото далее.

Размеры уголков подбирают индивидуально, чтобы было удобно обращаться с механизмом.

Под трубу для выдачи измельченной травы с ветками подставляют ведро или другую емкость во время работы с агрегатом, чтобы переработанные растения не разлетались.

Созданное устройство можно усовершенствовать. Для этого потребуется насадка на вал болгарки длиной около 15 см с двумя ножами: на верхнем конце и посредине. Лезвия разделяют сеткой, закрепленной к стенке кожуха.

Главные преимущества самодельных садовых измельчителей

Самодельный шредер не требует к себе слишком бережного отношения. Его можно использовать не только для измельчения травы, листьев и веток. Он идеально переработает любой бытовой мусор. Его можно применять для измельчения плодов фруктовых деревьев для последующего приготовления пюре, джема или домашнего вина.

Самодельные шредеры справятся с ветками диаметром до 100 мм, в то время как заводские агрегаты просто не пропустят такие габаритные растения. Также здесь нет надобности следить за влажностью сырья для переработки. А для заводских измельчителей такая халатность недопустима. Поскольку у большинства моделей двигатель располагается внизу конструкции, должна быть исключена возможность попадания влаги на него, что неизбежно приведет к поломке.

В качестве емкости для сбора щепы можно использовать обычное ведро

Немаловажным аргументом в пользу самодельного устройства является себестоимость всей конструкции, которая будет намного ниже, чем цена готового измельчителя. Это также относится к замене вышедшей со строя детали, которая не будет дорогостоящей.

Помимо этого, самодельный садовый чиппер отличается степенью производительности. Все садовые отходы, которые попадают на измельчительный механизм, вмиг перерабатываются в мелкую щепу.

Как видно из всего вышесказанного, надежного и верного помощника для измельчения садового мусора можно создать своими руками из подручных материалов. Достаточно обладать некоторыми умениями и навыками слесарных работ, иметь в своем гараже детали старой техники, необходимые инструменты и материалы. Далее, выбрав для себя наиболее приемлемый способ, набросать чертеж измельчителя веток своими руками. Видео различных вариантов исполнения самодельного шредера можно посмотреть в интернете. На основании чертежа приготовить все необходимые элементы и приступить к сбору измельчителя.

Для легкого перемещения измельчители могут оборудоваться колесами

Если вы не уверены в собственных силах, в настоящее время можно купить самодельный измельчитель веток из предложенных вариантов, который будет соответствовать всем предъявленным требованиям, и удовлетворит ваши пожелания за доступную стоимость.
