О картофелекопалке для мотоблока Агро: грохотного типа, механической барабанной

Характеристики популярных картофелекопалок

Такое навесное оборудование помогает собирать не только картофель, но и другие корнеплоды, чеснок, лук. Оно действует по одному принципу: длинные зубцы погружаются в землю и вытаскивают клубни наверх, давая к ним доступ.

Типы картофелекопалок:

  • стрельчатый;
  • вибрационный (грохотный);
  • транспортерный.

Рабочий элемент стрельчатого агрегата представляет собой плоскость с длинными зубцами, которые поднимают пласт грунта. Он просыпается между зубцами, а корнеплоды оказываются сверху грядки. Грохотные картофелекопалки оснащены вибрационным столом. За счет вибрации картофелины очищаются от земли. Третий тип оборудован небольшой транспортерной лентой, на которую попадает срезанная земля. Проходя по ленте, картофель частично очищается от комьев грунта.

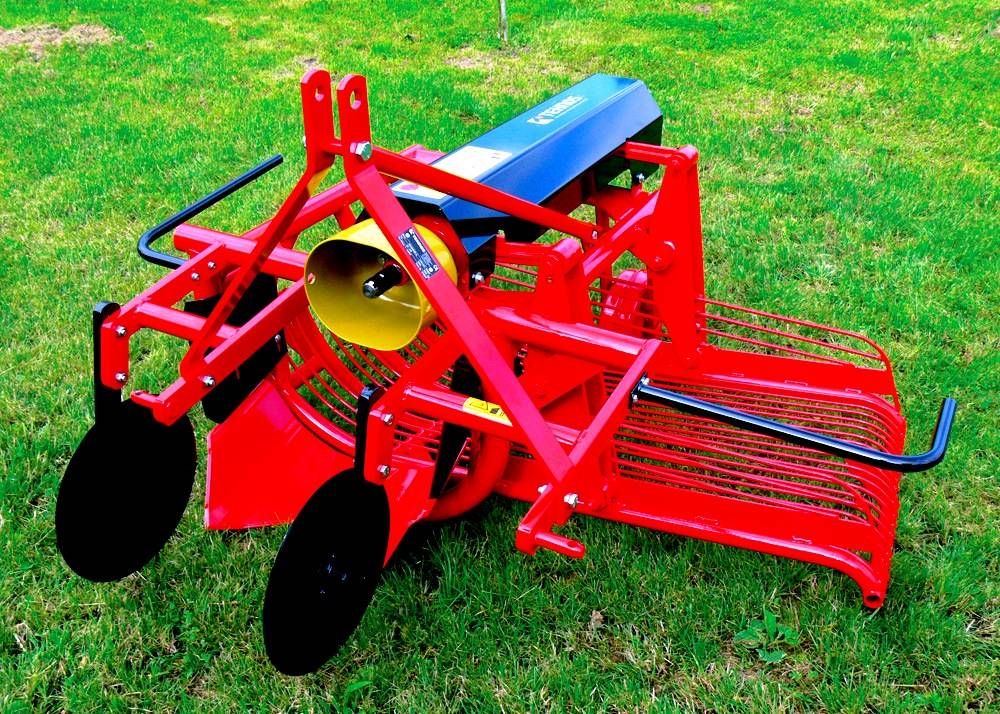

Картофелекопалка

Наиболее популярные картофелекопалки легко устанавливаются, помогают собирать картофель быстро, с минимальными усилиями. Каждый производитель мотокультиваторов предлагает собственные насадки для своих агрегатов. Однако многие модели крепятся к разным мотоблокам, и можно смело покупать их для оборудования фирм Нева, Фаворит, Салют, Каскад, МТЗ.

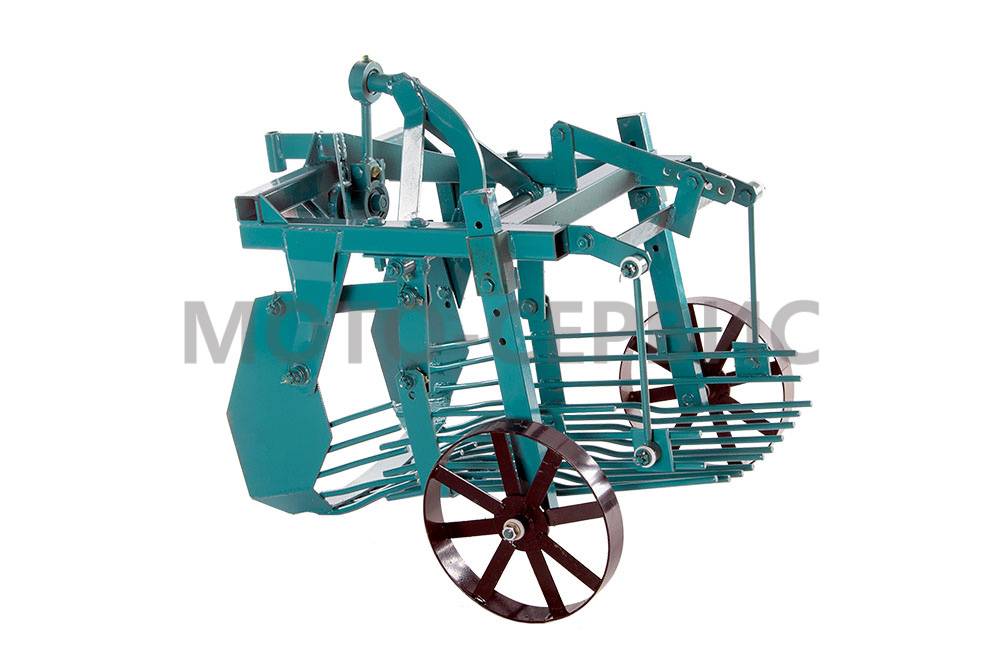

Модель ККМ-1

Картофелекопалка ККМ-1 весит 40 кг, состоит из лемеха и грохотной решетки. Рассчитана на работу с легкими почвами, с небольшой влажностью. Лемех погружается на глубину 20 см и срезает пласт, шириной в 38 см. С таким навесным оборудованием мотоблок может двигаться со скоростью до 2 км в час, обрабатывая до 0.2 Га/час.

Обратите внимание! В этой модели регулируется глубина погружения ножа в землю за счет высоты колес. Можно регулировать интенсивность вибрации, изменяя количество оборотов двигателя мотоблока. Картофелекопалка работает только на почвах, у которых твердость меньше 20 кг/Га и низкий показатель засоренности камнями

Картофелекопалка работает только на почвах, у которых твердость меньше 20 кг/Га и низкий показатель засоренности камнями.

Полтавчанка вибрационная

Лемех этой модели погружается в почву на 18 см и захватывает участок, шириной 39 см. Вес изделия – 34 кг, а скорость – до 3 км/час. Изделие подходит для среднетяжелых почв, влажность которых не более 30%. Благодаря ремню и штифту, крепление к мотоблокам осуществляется очень просто.

Полтавчанка вибрационная

Картофелекопалка отличается надежностью всех деталей, прочностью активного ножа. Он может навешиваться и на левосторонние, и на правосторонние по типу крепления мотоблоки. Грохотная решетка очищает клубни от земли полностью, извлекая из земли не менее 98% урожая.

Картофелекопатель вибрационный «Нева»

Картофелекопалка для мотоблока Нева разработана для оборудования той же фирмы, крепление к культиваторам других производителей потребует покупки дополнительных деталей. У этой модели ширина захвата участка – всего 36 см, а максимальная глубина – 20 см. При этом скорость работы ниже – 1-2 км/час. Однако картофелекопалка подходит для небольших участков. Демократичная по стоимости она надежна и удобна в работе.

Модель КВМ-3

Для тяжелых почв или целины стоит выбрать именно этот агрегат, так как к нему можно подключить дополнительный нож для увеличения вибрации. Модель может подключаться к мотоблокам с левым и правым штифтом, то есть наиболее универсальна из всех представленных. Именно ее чаще всего выбирают для мотоблоков «Салют». Размер захвата земли: 20 см – в глубину и 37 см – в ширину. Картофелекопалка идет со скоростью до 2 км/час и весит 39 кг.

Модель КВМ-3

Основные модели

Здесь рассмотрены основные модели на мотоблок Нева.

Модель картофелекопатель вибрационный

Технические характеристики:

  • вес – 36 кг;
  • габариты – 710×680×730 мм;
  • скорость – 2 км/ч;
  • производительность – 0,15-2 га/час;
  • глубина копки – 20 см;
  • ширина площади захвата – n/a.

Главное достоинство — выкапывает каждую картофелину, при этом скорость остаётся максимально высокой.

Модель КВМ-3

Эта модель является вибрационной модульной машиной грохотного типа. Крепится к шкиву и с левой, и с правой стороны.

Отличительная деталь — статический нож. Он закрепляется на основной раме. Соединение происходит через переходник, который создаёт вибрацию. За счёт мощной вибрации механизм глубже врезается в землю, лучше стряхивает комки земли с клубней.

Технические характеристики:

  • габариты – 900×670×560 мм;
  • вес – 34 кг;
  • производительность – 5-20 соток в час;
  • глубина копки – 20 см;
  • ширина площади обхвата – 39 см.

Достоинство модели — возможность проведения работ на очень тяжёлом, сложном грунте. Это возможно благодаря ножу.

Модель Полтавчанка

Полтавчанка — это вибрационная грохотная модель. Она универсальна и подходит для работы со всеми типами мотоблоков. В комплекте к насадке предусмотрен ремень и штиф. Крепить можно слева, справа и на заднюю сторону.

Картофелекопалка предназначена для работы с грунтом среднего типа тяжести и влажностью не больше 30%.

Технические характеристики:

  • габариты – 950×790×800 мм;
  • вес – 34 кг;
  • производительность – 25 га/час;
  • скорость – 2 км/ч;
  • глубина копки – 25 см;
  • ширина площади захвата – 40 см.

Достоинствами механизма являются: лёгкий вес и компактные размеры, что позволяет переносить картофелекопалку на руках.

Обзор картофелекопателей

Лучшие производители выпускают две категории данного товара:

  • пассивные;
  • активные.

Остановимся на каждом типе более подробно.

Пассивные

Представляет собой навесное оборудование, отличающееся элементарной конструкцией и бюджетной стоимостью. У него несколько названий: стрельчатая, простая или веерная. Рабочие элементы: лапа с закрепленной «лопатой», к которой приварены пруты. Относится к категории универсальных. Функционирует следующим образом:

  1. Посредством лопаты происходит подрезание слоя земли, где располагается картофель.
  2. Проходя над прутьями, клубни очищаются от грунта, и остаются на поверхности.
  3. Потом следует ручная работа – идет помощник и собирает урожай.

По отзывам собственников — надежная продукция, но высокой производительностью похвастаться нельзя. К тому же 1/6 часть урожая может остаться в почве. К отрицательным моментам также стоит отнести значительный расход топлива, а также незначительную глубину копки, которая не превышает 15 сантиметров. Ширина захвата — всего 20 сантиметров. Данная техника крепится к культиватору или мотоблоку посредством сцепки.

Кроме картофельных, их используют для луковых, морковных, чесночных и свекольных посевов. В процессе уборки овощи сохраняют товарный вид. Аппараты осиливают средние и легкие грунты. Ознакомимся с сильными и слабыми сторонами:

ДостоинстваНедостатки
Легко крепитсяНебольшая глубина копки и незначительный захват
Может применяться с маломощными агрегатамиСбор урожая происходит вручную, что существенно замедляет процесс
НедорогаяКПД на уровне 85 – 90%
Выпускается разных видовЕсли поля существенной площади, то будет большой расход топлива
Копание осуществляется на второй и третьей передачеКопка происходит через рядок
Надежная и долговечнаяИспользуется только в средних и легких почвах

Активные

Бывают двух видов:

  • транспортерные;
  • вибрационные.

Предназначены для подобных конструкций, и крепятся к ним посредством:

  • редуктора;
  • вала отбора мощности;
  • ремня;
  • специального адаптера.

Вибрационные модели еще называются грохотными. В народе часто используется слово «трясучка». Работает при помощи лемеха и вибрирующего стола. Происходит это следующим образом:

  1. Ножом подрезается грунт, где растет картофель (около 20 сантиметров). Ширина захвата – 39 сантиметров.
  2. Попадая на трясущуюся решетку, корнеплоды очищаются от земли.

Можно конструкцию усовершенствовать, подсоединив к ней сетку. Устройство оснащается двумя или одним эксцентриком. Первый вариант считается более продуктивным, так как имеет КПД до 98%.

ДостоинстваНедостатки
Осилит тяжелые грунтыСредняя цена значительная
Корнеплоды поднимаются на поверхностьНеэффективна на маленьких наделах
Экономия времениЧувствуется вибрация
Быстрота выкопки
КПД практически 100%
Клубни очищены от земли
Низкий расход топлива
Комфортная
Отсутствие поврежденных овощей

Транспортерные модели, в свою очередь, разделяются на ленточные и конвейерные. Они от вышеуказанного товара отличаются  тем, что имеют ленту (решетчатый транспортер), через который просеивается земля с картофелем. Особенность заключается  том, что изобретение хорошо вспахивает почву, оставляя бульбу неповрежденной. Работает с большой скоростью, топлива расходуется минимальное количество, урожайность сохраняется на уровне 98%, не вредит внешнему виду клубней.

Подходит для всех типов почв, невзирая на капризы погоды. Относится к категории усовершенствованных моделей, так как в состоянии просеивать картофель, отделяя его от земли и оставляя на поверхности. Присутствуют и незначительные недостатки, как то существенная цена, но агрегат того стоит.

Patriot KB 550.445.5


Фото:https://beru.ru/

Российской производитель предлагает товар хорошего качества, который станет незаменимым помощником, переведя копку картофеля из ручного в механизированный способ. Используется с мотоблоками Patriot. Отсеивает землю и выбрасывает клубни на поверхность грунта. Эффективное устройство, позволяющее сохранить корнеплодам товарный вид. Используется на легких и средних грунтах.

Картофелекопалка PATRIOT КВ 550.445.5

Достоинства:

  • незначительный вес
  • удобен в эксплуатации
  • эффективен
  • продается в любом специализированном магазине
  • длительный срок службы

Тип Салют ККМ-1


Фото:https://beru.ru/

Продукция российского производства ценится за высокое качество, надежность и долговечность. Подвешивается к мотоблокам Каскад, Целина, Нева, Форза, Салют и другим аналогичным моделям. Дает возможность механическим способом собрать урожай картофеля, извлекая его из почвы. После потребуются человеческие руки, чтобы сложить ее в мешки. Можно применять для уборки свеклы и лука. Крепится спереди к мотоблоку при помощи специальной насадки. Регулировка ремня передачи обязательна.

Картофелекопалка для мотоблока ККМ-1 (вибрационная)

Достоинства:

  • предоставляется гарантия в один год
  • быстро и просто крепится к мотоблоку
  • незамысловатая конструкция
  • эффективная
  • комфортная в использовании
  • помогает быстро собрать урожай
  • универсальная

Описание картофелекопалки для мотоблока Нева, можно ли сделать своими руками

Принцип работы представленного агрегата основан на том, что его зубцы, как только погрузились в почву, изымают из земли клубни. А затем их сбор уже осуществляется вручную.

Благодаря картофелекопалки удается значительно снизить время копки корнеплодов и потраченные усилия.

Сегодня купить картофелекопалку для мотобола Нева можно различных видов. Каждая из них имеет свои отличительные особенности и стоимость. Итак, остановимся подробнее на самых востребованных и практичных моделях.

Модель ККМ-1

Эта модель считается вибрационной. Ее можно задействовать для сбора урожая картофеля или для других культур, среди которых морковь, чеснок. Вибрационная картофелекопалка данной модели рассчитана именно для мотоблоков Нева.

Но если у нее предусмотрены дополнительные ремни и приспособления, то можно уставить и на другие приборы с аналогичным креплением. Конструкция подобного прибора предполагает наличие лемеха и решетки для просева. Глубина погружения в почву регулируется при помощи опорных колес. А вот настроить мягкость сепарирования можно регулировкой оборотов мотора. Использовать эту модель вибрационной картофелекопалки стоит только для обработки легких и средних грунтов. Возможно вам также будет полезно узнать о том, какие культуры можно сажать после картофеля.

Модель «Картофелекопатель вибрационный»

Масса картофелекопалки составляет 34 кг. Ширина захвата – 360 мм, а обработка ведется на глубину 200 мм.

Если скорость мотоблока составляет 12- км/час, то за час картофелекопалка данной модели сможет обработать 0,15-0,2 га участка.

Цена у прибора довольно демократичная, но это никак не отразилось на качестве конструкции. Как стоит применять средство Престиж для обработки картофеля, а также какова его цена узнайте тут.

Грохотная копалка Модель КВМ-3

Этот вариант картофелекопалки относится к агрегатам грохотного типа. Особенность модели в том, то к ней можно монтировать специальный нож к ведущей раме. Таким образом, можно собирать урожай картофеля даже на тяжелых грунтах, когда вибрация решетки увеличивается, а клубни лучше очищаются. Масса агрегата составляет 39 кг. При помощи этой модели грохотной картофелекопалки удается внедрить зубья на глубину 20 см, а вот ширина захвата составляет 37 см.

Модель «Полтавчанка»

Это еще один вариант вибрационного изделия. Рассчитан он на то, чтобы выполнять работы на участке со средним типом тяжести. Вес конструкции составляет 34 кг, а скорость – 2-3 км/час. Обработка грунта может вестись на глубину в 18 см. В комплекте с картофелекопалкой идет штифт и ремень. За счет такого устройства и осуществляется крепление к мотоблоку Нева. А вот как происходит борьба с проволочником на картофельном участке, и какие средства стоит использовать, подробно изложено в данном материале.

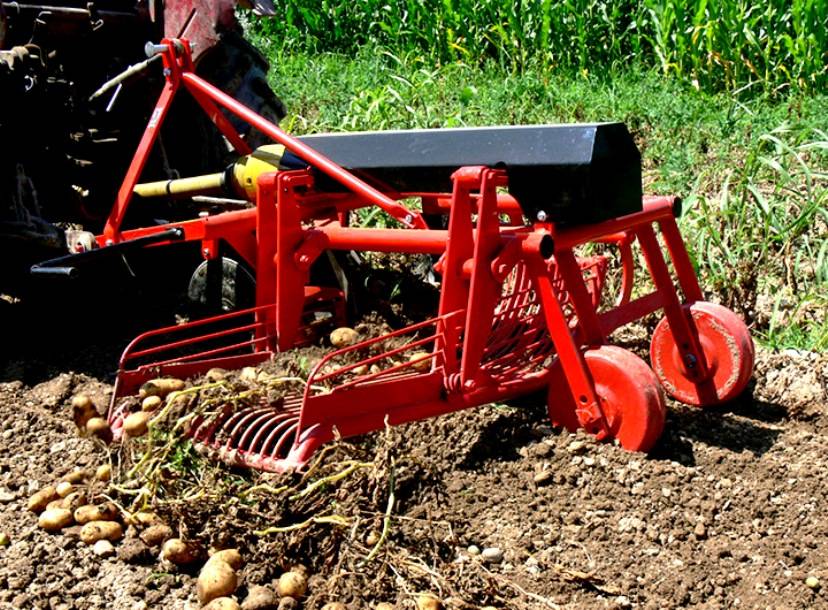

Транспортерная

Этот вариант картофелекопалки для мотоблока Нева по своим особенностям схож с грохотной. Отличие между ними в том, что транспортерный агрегат оснащен транспортерной лентой, а не вибрационным столом. Возможно вам также будет интересно узнать о том, как выглядит и как собирается самодельная картофелесажалка для мотоблока.

У подобного оборудования ширина обхвата составляет 530 мм, а глубина обработки составляет 200 мм.

Как только клубни картофеля проезжают по этой ленте, то они эффективно очищаются от остатков земли.

Описание

Картофелекопалка — предназначена для механизированного выкапывания клубней картофеля из земли, укладывания на поверхность для дальнейшего ручного собирания. Кроме этого механизм можно использовать для собирания лука, свеклы, чеснока. Модуль состоит из активного лемеха (ножа) и просевной решетки (грохота ). Возможно регулирование глубины выкапывания с помощью опорных колес, мягкость сепарации грунта регулируется с помощью оборотов двигателя мотоблока. Агрегатируется с мотоблоками типа Агро , МТЗ ,Агрос и мотоблоками аналогичной конструкции, где привод навесных механизмов осуществляется валом отбора мощности (ВОМ). Картофелекопалка ККМ-2а предназначен для работы на легких и средних почвах при влажности не более 27%, засоренных камнями до 8-9 т/га, при твердости почвы до 20 кг/см2.

Технические данные ККМ-2A:

Ширина , мм…………………………………………………….700

Длина, мм……………………………………………………….700

Высота, мм………………………………………………………700

Масса машины с запчастями и инструментом, кг………………40

Производительность за час чистой работы, га/ч………0,05-0,2

Рабочая скорость движения агрегата, км/ч……………..1,1-2,1

Глубина подкапывания, см……………………………………..20

Радиус поворота агрегата по крайней наружной точке, м……3

Характеристика рабочих органов:

Ширина захвата активного лемеха, мм ………………………400

Диаметр прутков грохота, мм ………………………………….10

Шаг прутков грохота , мм……………………………………….35

Размер шин опорных колес , мм……………………………330×90

Колея колёс ,мм…………………………………………………600

Количество колёс, шт ……………………………………………2

Привод от мотоблока …………………………………………ВОМ

Кол-во обслуживающего персонала, чел……………………….1

Эксплуатация и хранение

В процессе эксплуатации необходимо периодически проводить смазку шарниров ножа и механизмов трясущего решета. При постановке на хранение необходимо очистить копалку от пыли, грязи и растительных остатков. Хранить необходимо в крытом помещении.

https://youtube.com/watch?v=Ky2_JzsW-MM

Это интересно: Картофелекопалка для мотоблока: изучаем развернуто

Самодельные картофелекопалки

Приобретение картофелекопалки – недешевая покупка. При небольших затратах данный агрегат домашний мастер может сделать самостоятельно.

Необходимые инструменты

  • Сварочный аппарат;
  • Угловая Шлифовальная Машинка (болгарка) с дисками;
  • Дрель, сверла
  • Штангенциркуль, угольник, чертилка, рулетка;
  • Набор ключей;
  • Кувалда;
  • Газовая горелка;
  • Крепежные элементы.

Изготовление веерной копалки

Для лемеха берут листовое железо толщиной 5 миллиметров, либо старые диски от циркулярной пилы. Металл отрезают по контуру, далее его либо загибают, либо соединяют куски с помощью сварки по форме культиватора «Ласточкин хвост». Для того, чтобы согнуть металл, его предварительно нагревают газовой горелкой. После придания формы данному элементу конструкции, его надо закалить. Для закаливания металл разогревают до вишневого цвета газовой горелкой и опускают в отработанное машинное масло.

Для зубьев копалки берут арматурные прутья или стальную проволоку диаметром 8-10 мм. Зубья приваривают на тыльную сторону лемеха так, чтобы, расходясь, они образовывали веер.

Для стойки используется стальная полоса длиной 400 мм. толщиной 8 мм и шириной 50 мм. Одним концом стойка приваривается к лемеху, на втором конце через 50 мм. сверлятся 4 отверстия диаметром 10 мм. Используя эти отверстия осуществляется наклон и погружение копалки в грунт.

Для полевой планки используют полосу металла длиной 300 мм., шириной 50 мм, толщиной 6мм. Ее приваривают так, чтобы она была параллельна подошве лемеха.

Веерная картофелекопалка присоединяется к мотоблоку через универсальную сцепку.

Изготовление вибрационной копалки

Аппарат вибрационного типа, в отличии от веерного, более качественно выбирает картофель из грунта, работает с более высокой производительностью и, поэтому, является наилучшим выбором при уборке урожая. Конструкция его более сложная, но полученный результат окупает потраченные усилия.

  1. Для изготовления рамы из квадратной трубы сечением 40*40 мм. отрезают два куска по 60 мм. и два куска по 400 мм. Из этих четырех кусков трубы сваривают прямоугольник.
  2. Сверху рамы приваривают две направляющие для эксцентрикового механизма, сделанные из трубы квадратного сечения 30*30 мм.
  3. Спереди рамы из уголка, а так же П-образного профиля делают прицепное устройство. В устройстве соосно просверливают три отверстия диаметром 14 мм для соединения штифтами мотоблока и копалки.
  4. Для установки вертикальных тяг управления на расстоянии 70 мм. от края рамы снизу привариваются косынки, сделанные из полос металла шириной 50 мм, толщиной 5 мм. С другого конца рамы вертикально приваривают направляющие для стоек колес. Направляющие делают из квадратной трубы 30*30 мм. длиной 150 мм. На концах направляющих просверливают отверстия диаметром 9 мм., напротив которых приваривают гайки. В данные отверстия вкручивают болты регулировки стоек колес диаметром 8 мм.
  5. Для изготовления рала два металлических прямоугольника 200 на 150 мм с помощью болтов крепят к стойкам вертикально. Снизу к прямоугольникам приваривают полосу шириной 150 мм, длиной 400 мм толщиной 5 мм, которая и будет поддевать пласт земли и подавать клубни на решетку. Наружный край полосы надо чуть закруглить, чтобы при движении клубни не разрезались.
  6. Для изготовления решетки к ралу приваривают на равномерном расстоянии 10 прутьев диаметром 10 мм, длиной 400 мм.
  7. Стойки для колес делают из квадратной трубы 25*25 мм, к которым с нижнего конца привариваются шпильки, на которые одеваются колеса. Колеса подбирают от садовой техники диаметром 150мм. Стойки между собой соединяются снизу квадратной трубой 30*30мм, на которую приварены 10 прутьев диаметром 10 мм, длиной 40 мм. Сверху в стойках сверлят через 50 мм отверстия диаметром 8.5 мм для вкручивания стопорного регулировочного болта.
  8. Эксцентриковый механизм, приводы и ремень применяют от промышленных копалок. Узел ставят сверху на направляющие, регулируя натяжение ремня перемещением механизма по направляющим. К приводам на болтах прикручивают рало. При необходимости приводы болтовыми соединениями удлиняют полосой металла шириной 50 мм и толщиной 4 мм.
  9. Всю конструкцию красят от ржавчины нитрокраской.
  10. При применении эксцентрикового механизма не со шкивом (под ремень), а с шлицами под вал отбора мощности данный механизм можно использовать за минитрктором.

Самодельная транспортерная картофелекопалка для мотоблока

Транспортерная модель вполне пригодна для работы в экстремальных условиях, сильной запыленности. Это высокоточное, скоростное устройство, если правильно выполнить сборку и надежно смонтировать узлы. Копалка позволяет механизировать практически весь процесс сборки, если дополнительно к мини-трактору или мотоблоку установить приемный бункер, что позволит сэкономить деньги и ручной труд при уборке картофеля. К тому же подручный материал всегда можно подобрать на свалке либо дома в гараже у умельцев. В работе сгодятся любые старые механизмы. Транспортерная картофелекопалка для мотоблока

Этапы работ для создания конвейерного агрегата:

  1. взять стальной профиль с квадратным сечением, сварить из него каркас;
  2. изготовить лемех-нож из листовой стали;
  3. установить валик в каркас для монтажа транспортерной ленты;
  4. собрать конвейерную ленту из цепи, прутков;
  5. прикрепить к редуктору кронштейны;
  6. установить транспортерную ленту и механизмы в каркас;
  7. монтировать колёса и нож-лемех к каркасу.

Сегодня копка картофеля на участке лопатой практически ушла в историю. Современные картофелекопалки для мотоблока позволяют собирать урожай гораздо быстрее. При этом для изготовления необязательно покупать дорогое оборудование. Достаточно изготовить его из подручных материалов быстро, упростив себе процесс сборки урожая.

Обратите внимание! Чтобы знать, как правильно сделать картофелекопалку своими руками к мотоблоку, важно заранее изучить виды и строение различных моделей, определиться с оптимальными размерами, сделать чертежи, схему и поинтересоваться о плотности земли на участке. Только так можно подобрать оптимальный вариант для изготовления механизированного прибора и без потери урожая

Владельцы земельных наделов охотно пользуются механизированными помощниками при обработке почвы и сборе выращенных овощей

Еще совсем недавно механизированный сбор картофеля и других корнеплодов применяли только крупные частные и государственные сельскохозяйственные предприятия. Сегодня снизить долю ручного труда стремятся даже мелкие фермеры

Владельцы земельных наделов охотно пользуются механизированными помощниками при обработке почвы и сборе выращенных овощей. Еще совсем недавно механизированный сбор картофеля и других корнеплодов применяли только крупные частные и государственные сельскохозяйственные предприятия. Сегодня снизить долю ручного труда стремятся даже мелкие фермеры.

Если участок земли небольшой, то необходимости в тракторе или комбайне нет, поможет собирать урожай мотоблок, оснащенный навесным оборудованием. Особым спросом у небольших хозяйственников пользуется картофелекопалка для мотоблока.

Производители сельхозтехники учитывают все пожелания потребителей и выпускают разные модели картофелекопалок, но покупка для небольшого частного подворья и мотоблока, и навесного оборудования к нему не всегда оправдана (об этом свидетельствуют ежегодные обзоры средних цен). Поэтому частники решаются на изготовление прицепного устройства самостоятельно, используя при этом подручные и недорогие материалы, запчасти от старых механизмов.

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Чертеж веерной картофелекопалки для мотоблока

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

  • аппарат для сварки;
  • угловая шлифовальная машина (болгарка);
  • электродрель и сверла по металлу;
  • набор ключей;
  • кувалда (тяжелый молоток);
  • уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

  • металлический профиль П-образный (швеллер №8);
  • сталь листовая толщиной около 8 мм;
  • стальные или железные прутья 10 мм в сечении;
  • железный уголок (металлопрокат);
  • металлическая труба для стоек;
  • крепежные элементы – пластины и стальные болты с гайками №10;
  • роликовая цепь;
  • колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

  • рама-основа;
  • лемех для вскапывания;
  • подвесная система;
  • тяга регулировки;
  • грунтозацепы или колеса.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

  1. Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.

  1. Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.

  1. К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.

  1. К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.

  1. Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.
  1. Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.

  1. Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
  2. Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.

  1. При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.

  1. Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.

  1. Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
  2. Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
