О картофелекопалке двухрядной: навесная 2 рядная, самодельная, польская

Особенности конструкции двухрядной картофелекопалки

Данное устройство применяется на почвах, имеющих высокую и среднюю степень рыхлость, с небольшой примесью камней.

Все картофелекопатели различаются по:

• габаритам;
• конструкционным особенностям;
• шириной обрабатываемого поля;
• возможностям работы с сорняками;
• вариантами очистки от частиц почвы.

Картофелекопалка двухрядная

Классические копатели состоят из лемеха и вытряхивателя. При их применении часть картофеля непременно остается в поле. Этого недостатка лишен картофелекопатель, имеющий вибрационный грохотный  механизм стопы, куда поступает земля, срезаемая лемехом. Стоп с помощью вибрации очищает клубни от почвы. Плугообразные копатели картофеля напоминают плуг с железными зубцами, которые взрыхливают почву и достают  клубни на поверхность.

Все картофелекопатели подразделяются на однорядные и двухрядные, последние используются для сбора урожая картофеля сразу с двух и более рядов за один проход транспорта. Картофелекопалка двухрядная состоит из попарных четырех элеваторов, которые установлены каскадным способом. В каждый из них смонтировано приспособление для потряхивания, снабженное эллиптической шестерней. Такая конструктивная деталь дает возможность перемещать клубни по ленточному транспортеру в обеих плоскостях: горизонтально и вертикально по ступенькам, это позволяет лучше очистить картофель от комков земли. Для того чтобы на выходе клубни не вылетали, устанавливаются фартуки из каучуковой резины.

Основными узлами картофелекопательного механизма являются следующие:

• рама повышенной прочности;
• вращающиеся валы;
• фильтрационная вибрирующая решетка;
• транспортный узел из колес, цепей, дисков и звездчатых подшипников;
• резательный механизм в виде лемеха.

Картофелекопалка навесная двухрядная имеет габариты в ширину, превышающие такие же показатели для однорядки, вес конструкции (как и цена такого агрегата) будут соответственно выше, работает с тракторами большой мощности (тогда как однорядную можно соединять и с мини-тракторами, и с мотоблоками). Устройство можно соединять с базовым шасси тягловой техники различными сцепными устройствами, это характерно для картофелекопалки двухрядной прицепной. Другой вариант – монтаж непосредственно на заднюю тракторную навеску, применим для картофелекопалки 2 рядной навесной.

Обзор лучших моделей картофелесажалок

КС 1А — это отечественная модель, помогающая упростить посадку клубней и сократить время. Агрегат весит 33 кг. Ширина колес равна 60 см. На 1 м машина высаживает пять клубней. Клубни опускаются в землю по одной штуке, а специальные диски их зарывают и выравнивают почву. Данная модель подходит к мотоблокам: Нева, Ока, Кадви, Салют и Фаворит. Стоимость КС-1А варьируется между 14500 и 15500 руб. Агрегат можно приобрести в любом специализированном магазине сельхозтехники.

КС 1 — российская модель, которая подходит как к отечественным мотоблокам, так и к импортным. За час засеивает 0,2 га земли. Расстояние между колесами — 70 см. Высаживает по 5-6 картофелин на 1 м. Цена этой модели от 12000 руб до 14000 руб.

При выборе картофелесажалки обращают внимание на объем бункера, габариты, возможность работать с другой техникой. Для небольшого участка подойдет устройство с малым объемом чаши, и обойдется оно дешевле. Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями

Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями.

Для совмещения с другими мотоблоками есть всевозможные переходники, которые в случае надобности подстраиваются под любую имеющуюся технику. Легкие модели подходят для участков с небольшой площадью. Для обработки больших земель подходит тяжелая техника.

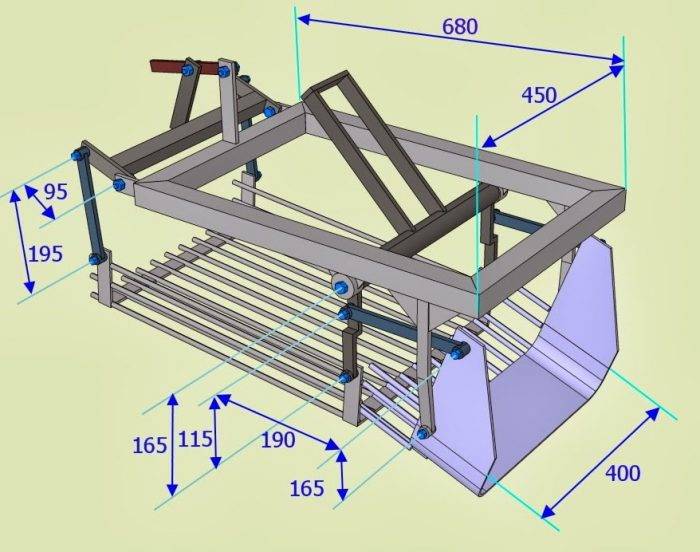

Как сделать картофелекопалку для минитрактора своими руками

Рассмотрим изготовление картофелекопалки для минитрактора своими руками. Картофелекопалка транспортерная может быть собрана собственноручно. Для этого необходимо иметь под рукой чертежи, на которых детально будут расчерчены все части агрегата.

Насколько целесообразнее изготовлять такое оборудование самому, решать каждому, но следует учесть, что самодельная картофелекопалка подходит для вспахивания небольшого участка. Большие площади лучше обрабатывать промышленным оборудованием, приобретенным у производителя. При уборке картофеля копалка, своими руками для трактора изготовленная, проходит по участку, выкапывает и собирает клубни.

Для того чтобы собрать орудие пассивного типа, понадобятся материалы. В первую очередь, лист железа из прочной стали, который будет выполнять функцию лопаты. Желательно, чтобы его ширина была не меньше 3-5 мм, в противном случае железо будет быстро затупляться. Многие используют диски циркулярки, из которых вырезают два сектора и сваривают между собой. Такая сталь намного выносливее и служит дольше.

Для отсеивания земли подойдут прутья из арматуры. Их приваривают с тыльной стороны лопаты.

В качестве подвеса можно использовать металлический швеллер, предварительно рассчитав глубину погружения в землю.

Лопаточная часть должна иметь форму треугольника для лучшего погружения в почву. Устройство с помощью крепежей прикрепляется к мотоблоку и требует обычного передвижения по посаженным картофелем рядам.

Может быть изготовлена грохотная картофелекопалка на трактор своими руками. Сборка этой конструкции сложнее предыдущей, поэтому понадобится заранее продуманная схема. Во избежание быстрой поломки самодельная картофелекопалка должна быть изготовлена из добротных материалов. Чтобы создать эффективное сооружение, есть смысл потратить на него чуть больше времени, и оно окупится экономией затраченного времени на вспашку и сбор урожая.

Самодельная картофелекопалка для трактора изготовляется из таких материалов:

• металлическая профильная труба для рамы;
• железный пласт (3-4 мм) для ковша;
• железная арматура;
• металлический швеллер для вертикальной тяги;
• ступица из передней части любой легковушки;
• редуктор;
• может пригодиться карданный вал;
• шлицевое соединение от КПП;
• одно или два колеса (зависит от типа устройства);
• элементы крепежа;
• инструменты: дрель, болгарка, сварочный аппарат.

От размера колеса будет зависеть высота устройства над почвой. Рама держится на двух точках опоры. Редуктор срабатывает или от колес, или от вала отбора мощности культиватора. Шлицевое соединение нужно для подвижности лемеха и колебательных движений решетки.

От угла наклона решетчатой части будет зависеть способ сбора урожая. Если грохотную часть сильно наклонить вниз, то картофель будет сыпаться на землю. При изменении угла наклона и поднятии решетчатой части вверх клубни будут задерживаться на сетке, и тогда их можно будет собрать сразу в мешок, но для этого нужно будет машину постоянно останавливать.

Картофелекопалка своими руками может иметь любую форму и размеры, все зависит выбора конструктора

Важно сохранить принцип работы, предполагающий загребание земли с клубнями картофеля в решетку, в которой будет происходить их отсеивание. Самодельные картофелекопалки к минитрактору можно изготовить из старых деталей машин и любых подручных средств. Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации

Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации.

Как сделать самому

Если вы не можете приобрести картофелесажалку для минитрактора или мотоблока, то его стоит сделать собственноручно. Тем более изучив специальную литературу и пообщавшись с людьми, которые имеют опыт в таком сооружении, сделать это не составит труда даже тем, кто не имеет определенных навыков и технических знаний. Прочитайте и нашу статью на эту тему.

Самодельная

Основа для любой техники является рама. На нее и должны быть прикреплены все части агрегата. Варится такая рама из восьмого швеллера. Основа для конструкции – это пара лонжеронов, что должны быть соединены благодаря трем поперечинам.

К лонжеронам должны привариваться специальные арки, с крепительными вилками.

Бункер

• Объем его должен быть 190 литров. Изготавливают его из фанерных листов толщиной 0.12 см. Все детали крепятся благодаря стальным уголкам.
• Бункер должен быть обработан олифой или водостойкой краской.
• Внутрь устанавливается прокладка из резины, чтобы картофель во время посадки не повреждался.
• Затем к раме будущего агрегата при помощи болтов крепят держатель рыхлителя и колесную ось, что имеет характерные сборные особенности.
• За основу оси можно взять стальную или чугунную трубу, что имеет толстые стены.
• В конец трубы вставляют шипы или цапфы, которые продаются в магазине или вытачиваются на станке.
• Потом в трубе делается отверстие, через которые после установки вставляют штифт, что удерживает шипы.
• Когда полная сборка уже проделана, штифт заваривается. Колеса крепятся прижимами из стали и четырьмя болтами М16.

Бункер

Колеса

• Чтобы сделать колеса для агрегата, необходимо взять стальные листы. На изготовление колес вы потратите больше всего времени, но это оправдает себя во время работы, так они будут сделаны в виде широкого цилиндра, неспособного сильно уплотнить грунт.
• По краям рамы привариваются опоры семяпроводов, а также стойки, к которым будут прикреплены заделывающие диски.
• Металлические диски должны стать основой для будущего колеса. На них должны быть изогнутые наружу зубчики, чтобы колеса лучше сцеплялись с грунтом во время посадки. В свободном пространстве между дисками монтируется еще один диск, который изготавливается из доски, толщиной 0.55 см.
• Колеса оборудуют ступицами, на которые крепятся пара подшипников. Затем они монтируются на шипы, а чтобы на них не попадала грязь, необходимо использовать прокладки из войлока и специальные колпачки.
• Если у вас нет особого желания, можно не изготавливать колеса для самодельного агрегата, а взять резину от оборудования сельскохозяйственного типа.
• Держатель рыхлителей должен быть сварен из двух штанг в виде квадрата.

• Концы штанги оборудуются двумя стальными обоймами, внутри которых устанавливаются стойки лап культиваторного типа. При этом параметры обойм, при их изготовлении, должны быть подобран таким образом, чтобы зазор обоймы и установленной стойки культиваторной лапы не был больше 0,1 см.

• Чтобы соорудить сеятель для агрегата необходимо взять трубу из стали или чугуна диаметром 100 мм. Толщина стенок трубы не должны превышать 30 мм, в противном случае она будет терять первоначальные характеристики под напором грунта.
• Снизу трубы монтируется бороздорез, что может изготовиться из стального листа.

Самодельная картофелесажалка 2 х рядная после установки и сваривания всех деталей должна быть окрашена водоэмульсионной краской.

Если вы планируете посадку картофеля на склонной поверхности, каждый задний щиток должен быть оборудован дополнительным противовесом. Это позволит увеличить скорость посадки картофеля в несколько раз.

Подробнее о самодельной картофелекопалке смотрите на видео:

Какая картофелекопалка лучше?

Если не хочется тратить деньги на покупку картофелекопалки заводского производства, можно сделать этот агрегат самостоятельно. Для небольших участков достаточно сделать простую веерную копалку. Если картофель ежегодно выращивается на больших площадях, не только для себя, но и на продажу, лучше выбрать грохотную либо транспортерную картофелекопалку.

Механические устройства для копки картофеля позволяют быстро собрать урожай и очистить его от земли. В то же время, при механизированной уборке всегда будут потери урожая, так как стальной лемех не извлекает клубни из разросшихся в стороны картофельных кустов. Картофелекопалки не выкапывают клубни, сидящие глубоко в грунте. Такое случается, если земля слишком рыхлая и плодородная.

Что представляет собой картофелекопалка на минитрактор

На рынке можно встретить многочисленное количество моделей данного сельскохозяйственного инструмента, но на самом деле существует всего два типа картофелекопалок: простая и вибрационная.

Простая картофелекопалка (пассивное приспособление) работает по принципу лопаты или плуга, к которому приварены стержни или зубья.

Лопаточная часть, углубляясь в почву на глубину 10 см, разрыхляет ее и поднимает на стержни. На них земля отсеивается от картофеля, оставляя клубни на поверхности. Качество работы, выполненной подобным образом, оставляет желать лучшего, так как для полноценного сбора урожая приходится затрачивать дополнительные физические усилия. Можно сказать, что данное приспособление во много раз лучше обычной ручной лопаты, но существующие неудобства компенсируются недорогой ценой (в случае покупки).

Картофелекопалка вибрационная представляет собой небольшое сооружение, установленное на два колеса. В передней части основной рамы располагается лемех или лопата, выполняющая функцию вскапывателя почвы. Земля, попадая на решеточную часть (она также называется грохотная), из-за постоянной тряски отсеивает плоды картофеля от почвы и оставляет их на поверхности участка.

Благодаря такому приспособлению картофельный сбор происходит намного легче, но оборудование при покупке обходится дороже.

Технология посадки картофелесажалкой

Минитрактор или трактор ставят на ровную поверхность, к нему прикрепляют устройство.

Важно! Крепеж должен соответствовать инструкции производителя к конкретной модели. При работе доступна регулировка таких параметров:

При работе доступна регулировка таких параметров:

• глубина погружения;
• угол атаки окучника.

Часто перед началом работ поле размечают специальным приспособлением из любой рукояти и поперечины длиной 1,5–2 м. В поперечину ввинчивают колья на расстоянии 60–70 см. Полученным устройством проводят по грунту, создавая полосы, которые будут служить маяками при нарезке борозд.

После этого картофель засыпают в бункер и начинают высадку. Расстояние между отдельными клубнями — 30–40 см.

Это интересно:

Грохотная картофелекопалка

Этот агрегат для копки картофеля также называют вибрационной картофелекопалкой, копалкой-трясучкой. Грохотная картофелекопалка состоит из трех частей — ножа, движущейся решетки с механизмами, обеспечивающими ее вибрацию, и металлического каркаса (рамы).

Картофелекопалка изготавливается в течение нескольких часов, работа требует опыта и навыка работы с сельхозтехникой. Для изготовления агрегата понадобятся:

• болгарка;
• сварочный аппарат;
• дрель, сверла по металлу;
• металлический профиль со стороной квадрата 2,5 см;
• стальной лист толщиной 3-5 мм;
• проволока стальная диаметром 8 мм (или арматура не рифленая того же диаметра);
• колеса;
• болты, шарниры, рычаги, эксцентрик, мерная лента, расходные материалы.

Также понадобится линейка и карандаш для разметки. Порядок работы при изготовлении грохотной картофелекопалки:

• отмеряют и нарезают металлический профиль для рамы (каркаса);
• сваривают каркас;
• в нижней части каркаса приваривают стойки для колес;
• внутри каркаса приваривают держатели для шарниров, на которые будет подвешиваться грохот;
• приваривают к каркасу кронштейны для установки редуктора и механизмов, которые будут создавать в агрегате возвратно-поступательные движения (вибрацию);
• из металлических прутьев сваривают короб-просеиватель (грохот);
• грохот на шарнирах подвешивают внутри каркаса;
• на кронштейны крепят редуктор, другое оборудование для создания вибрации, соединяют их с грохотом. При работе вращение вала мотоблока передается через механизмы (рычаг и шатун) на грохот, колебания создают вращение эксцентрика;
• из стального листа вырезается и изгибается до нужной формы нож картофелекопалки;
• нож-лемех на шарнирах крепится к нижней части рамы и грохоту;
• на агрегат надевают и закрепляют колеса.

Лемех-нож для гравитационной картофелекопалки делают разной формы. Он может быть согнутым и заостренным, выпуклым и вогнутым. Копка картофеля происходит следующим образом:

• Лемех заглубляется в грунт и срезает его вместе с клубнями.
• Нож постоянно колеблется в соответствии с колебаниями грохота, срезает грунт с картофелем и немного подкидывает клубни вверх, в грохот. Грохот совершает вибрационные, возвратно-поступательные движения в раме.
• Очищенные клубни скатываются с решетки и падают на пашню за картофелекопалкой (или сбоку от полосы, в зависимости от конструкции агрегата).

Вибрационная картофелекопалка используется для уборки картофеля на больших площадях. Этот агрегат имеет ряд достоинств:

• Захват полосы составляет 38-40 см.
• Глубина проникновения ножа в почву — 20-25 см.
• Потеря урожая составляет, в зависимости от сорта картофеля и сыпучести грунта, от 2 до 10%.
• Вибрационная картофелекопалка имеет и ряд недостатков. Они обусловлены особенностями конструкции.
• Вибрации грохота-просеивателя передаются на рычаги управления мотоблоком, что делает длительную работу утомительной.

При копке участок нужно полностью очищать от сорняков и картофельной ботвы. В противном случае трава и ботва будут набиваться под решетку грохота и в крепления колес.

В улучшенных картофелекопалках грохотного типа вибрацию гасят, устанавливая два эксцентрика вместо одного.

Изготовление сажалки своими руками

Создание агрегата начинается со сбора всех необходимых материалов, запчастей и инструментов. А также подготовки площадки, где будут проводить сварочные и другие работы.

Материалы и инструменты для изготовления

Сооружение картофелесажалки — дело непростое. Но домашним мастерам не составит труда сделать подобную технику. Для этого придётся собрать следующие детали:

• металлический уголок или профильная квадратная труба для рамы;
• ось с подшипниками для грунтозацепов;
• две шестерни и цепь для транспортёра;
• стальная проволока на 5—6 мм;
• любой конусный бункер или смастерить самому из жести;
• грунтозацепы (их делают из маленького газового баллона).

Кроме этого, должна быть обустроена площадка, где расположены тиски и сварочный стол для сборки и регулировки самоделки.

И также понадобятся инструменты:

• болгарка с набором отрезных дисков;
• сварочный аппарат постоянного тока с электродами;
• дрель, свёрла по металлу;
• прочий набор слесарного инструмента.

Теперь можно приступать к сборке, следуя инструкции и советам умелых мастеров.

Пошаговая инструкция по сборке

Чтобы сделать картофелесажалку своими руками, чертежи, необходимые схемы и подробные размеры должны быть заранее подготовлены

Важно знать порядок работ:

• Конструируют раму. Её сваривают габаритом 60 x 30 см из профильной трубы. Затем на неё монтируют ось со звёздочкой. Это будет основной привод сажалки.
• Изготавливают грунтозацепы. Их часто делают из газового баллона. Его разрезают по кругу и получают два кольца шириной по 8—10 см. Затем на них наваривают ступицы и крепят к оси посредством шпилек. Колёса должны быть съёмными.
• Мастерят бункер. Его изготавливают из листовой жести толщиной 1 мм или берут готовый от старой стиральной машины. Ёмкость должна вмещать примерно 30—40 кг картошки.
• Делают транспортёр. Он представляет собой цепь с наваренными ячейками диаметром 5—6 см.

Их делают из стальной проволоки и приваривают через каждые 8—9 звеньев, что позволяет укладывать клубни на расстоянии 30—40 см друг от друга в одном ряду. Затем крепят выгрузную трубу диаметром примерно 100—120 мм. По ней корнеплоды поступают непосредственно в борозду, поэтому нижний край трубы должен соприкасаться с бороздоделом. Теперь действуют так:

• Устанавливают крепление к мотоблоку. Его мастерят из швеллера или уголков. Этот узел должен регулироваться по вертикали для удобства сцепки с мотоблоком.
• Крепление окучника для засыпки лунок. Позади рамы устанавливают два диска, с помощью которых осуществляется укрывание картофелин почвой. Это приспособление напоминает обыкновенный окучник с регулируемыми углами поворотов.
• Устанавливают плуг для создания борозды. Его крепят к трубе транспортёра. Он работает по принципу рала, то есть рыхлителя почвы. Его мастерят сами или применяют плужок от сельскохозяйственных культиваторов. Задача плуга — делать борозду для укладывания картофелин.

Точно так же изготовляют картофелесажалку для минитрактора своими руками. Чертежи её широко представлены на сайтах самодельщиков. Как правило, она двухрядная, и поэтому имеет два бункера и два транспортёра. Принцип работы абсолютно аналогичен однорядной сажалки. Её мастерят как навесную, так и прицепную. Для среднего мотоблока она тяжеловата, так как в ёмкости загружают свыше центнера картошки. Её производительность позволяет сделать посадку клубней на 30 сотках за 1—1,5 часа работы.

https://youtube.com/watch?v=hSGLQiedgsM

Выбор вида картофелекопалки

Агрегат применяют как на рыхлых, так и плотных грунтах. В зависимости от этого и других факторов можно выделить следующие особенности:

• Различные размеры.
• Разные конструктивные методики.
• Размер рабочей полосы.
• Необходимость прополки.
• Возможность очищать картофелины от налипшей земли.

Смотрите ролик о том, как сделать картофелекопалку на генераторе своими руками:

Встречаются такие виды копалок:

• Веерная (другое название — стрельчатая).
• Грохотная (вибрационная).
• Транспортерная (ленточная или конвеерная).
• Барабанная.

Рассмотрим их подробнее.

Веерная (стрельчатая) картофелекопалка для мотоблока

Это устройство давно уже верой и правдой служит огородникам. Они знают копалку под названием «Дельфин», стрельчатая или лапа. Конструкция отличается простотой, удобством использования, совместимостью с любой моделью мотоблока, в т.ч. с водяным охлаждением.

Для начала работы агрегат присоединяют к мини-трактору. Острый плуг взрыхляет грунт, затем извлеченные из почвы клубни по краю лемеха (представляет собой горизонтальный нож) подаются на металлические прутья. В зазоры между ними осыпается грунт, отделившийся от картофелин. Клубни продолжают двигаться и падают на грунт, где их уже можно собирать в тару.

Перед тем, как приступить к работе, необходимо скосить ботву. Допустимо небольшое количество сорных растений. Такой агрегат наилучшим образом покажет себя на мягкой и сыпучей почве. Необходимо, чтобы она была сухой, так как тяжелая влажная земля не отделится от клубней.

Грохотная (вибрационная) картофелекопалка

Этот агрегат также называют копалкой-трясучкой. Он отличается более сложным устройством, которое включает в себя три основные части — нож, специальную решетку, которую заставляют вибрировать механизмы, металлическую раму.

Действует копалка следующим образом: лемех взрыхляет грунт вместе с клубнями. Они подаются на вибрирующую поверхность, сделанную из металлических прутьев. Земля высыпается обратно на межу, а с противоположной стороны падают картофелины. Такое устройство позволяет собирать урожай даже на твердой и достаточно влажной почве. Оно отлично подойдет для применения на обширном участке.

Главные преимущества копалки:

• Агрегат захватывает довольно обширную полосу — примерно 40 см.
• Лемех заглубляется в почву на 25 см.
• Потеря урожая невелика. Она зависит от сорта картофеля и рыхлости почвы. Минимальное значение — 2%, максимальное — 10%.

Но в ее работе есть и недостатки. Основным можно назвать постоянную вибрацию, из-за которой труднее управлять мотоблоком, и огородник быстро устает. От этой проблемы можно избавиться, если поставить два эксцентрика, которые хорошо гасят вибрацию. Перед началом работы надо полностью удалить сорные растения и ботву, иначе зеленая масса забьет колесные крепежи и решетку.

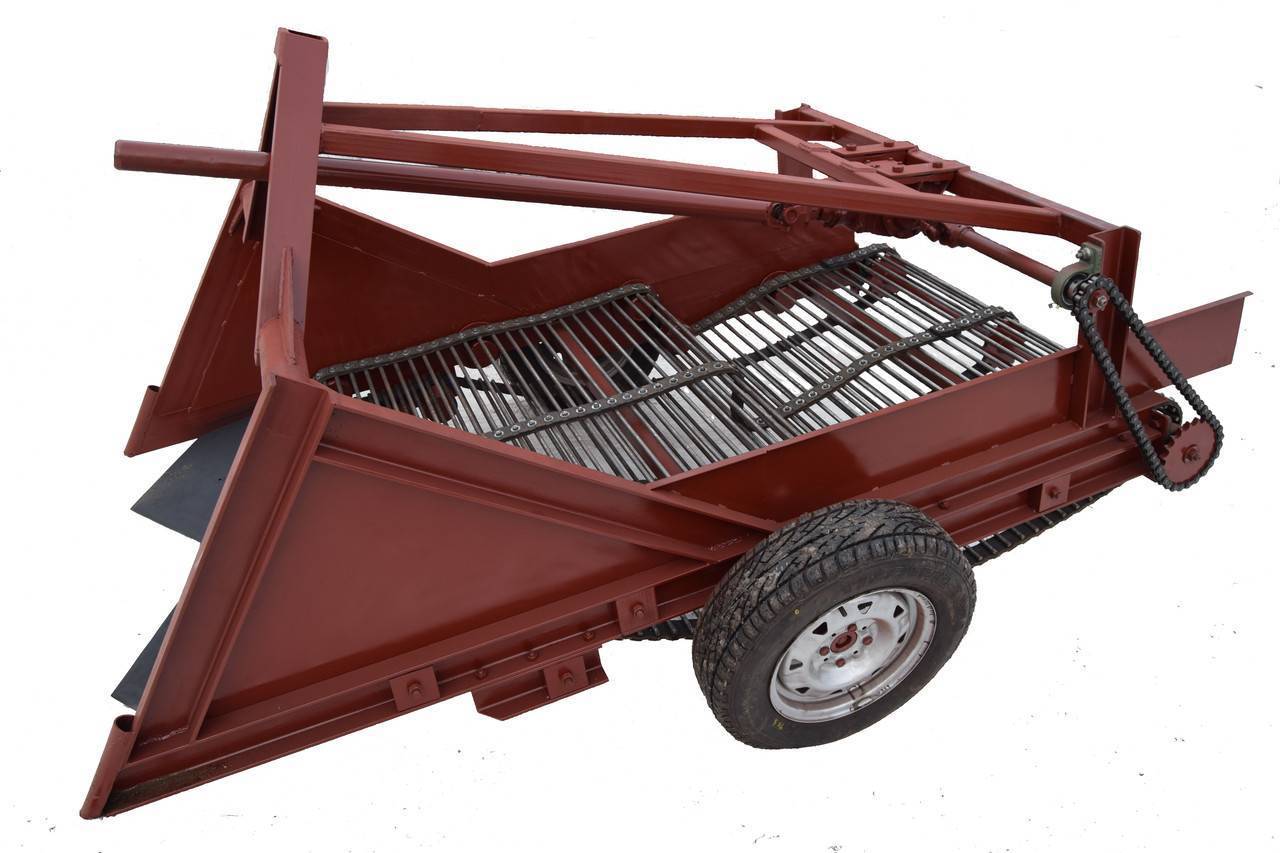

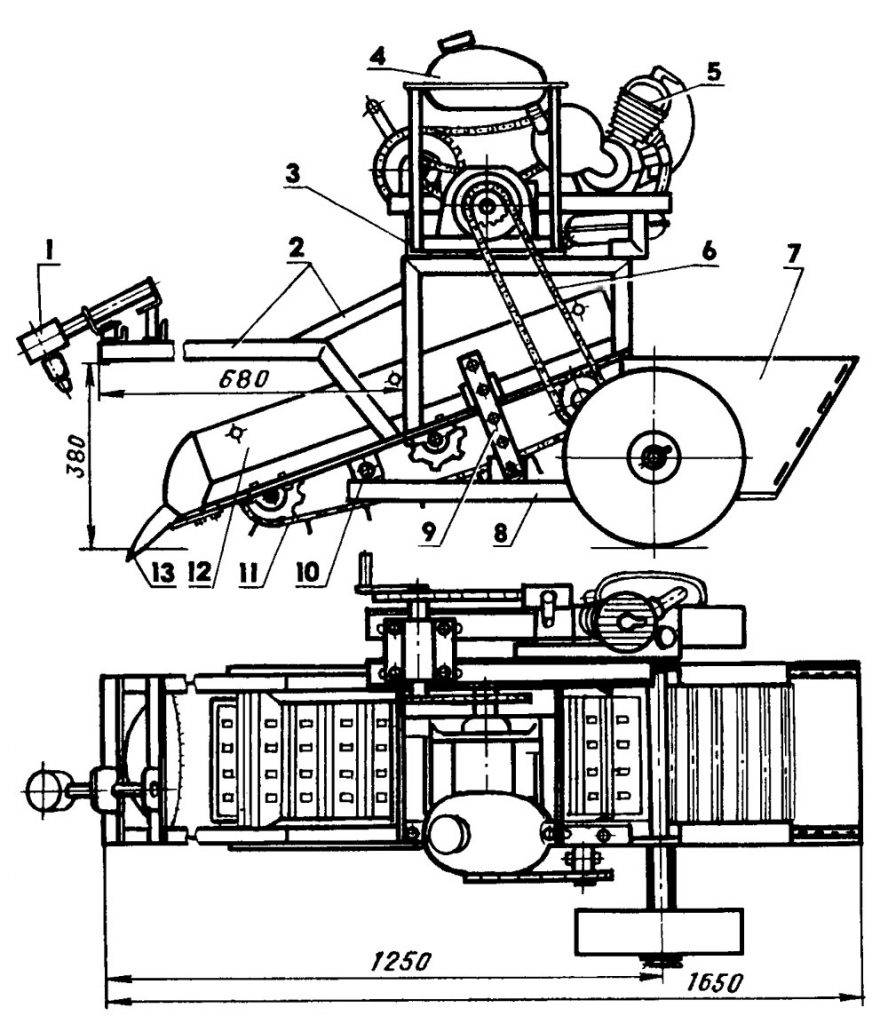

Транспортерная картофелекопалка

Это удобное приспособление может быть и большим, и довольно скромных размеров. Принцип действия — клубни извлекаются из взрыхленной ножом почвы, попадают на движущуюся ленту и далее проходят сепарацию.

Лента делается из небольших металлических прутьев, которые располагаются параллельно и закрепляются с помощью цепи. Во время передвижения по ней лишняя земля просыпается сквозь зазоры в решетке, а клубни либо падают обратно на землю, либо попадают в специальный бункер.

Конвейер приводится в движение благодаря валу мотоблока и цепной (или зубчатой) передаче.

Лемех заглубляется в грунт на 15-18 см, это дает возможность терять не более 5% урожая.

Картофелекопалка барабанного типа

Устройство максимально эффективно действует на больших участках, облегчая сбор урожая. Такие элементы конструкции, как колесная рама и лемех не отличаются от других видов копалок. Третья часть — это барабан из металлических прутьев, который вращается во время работы.

После того, как лемех взрезает почву, комья грунта вместе с картофелем помещаются в барабан. Во время вращения крупные комки разбиваются и высыпаются, а клубни передвигаются к торцу и падают на межу.

Вращение барабана обеспечивается по тому же принципу, что и в транспортерных моделях — за счет крутящего момента, передаваемого от вала мотоблока. Достоинство этого типа копалок — бережное отношение к урожаю. Картофелины не повреждаются в барабане, а грунт подрезается на достаточную глубину, чтобы уменьшить потери до минимума.

Смотрите видео, как работает копалка с гидроприводом:

Как сделать картофелесажалку своими руками

Рассмотрим, что представляет собой самодельная картофелесажалка для минитрактора.

С наступлением весны клубни картофеля подготавливают к посадке в грунт. Для облегчения процесса пользуются специальной сажалкой. Картофелесажалка на минитрактор может быть однорядной или двухрядной. Кроме того, они бывают простые, без опорных колес и с колесами. Однорядная техника приспособлена для посадки клубней в один ряд. В случае с двухрядной одновременно обрабатываются и засеиваются два ряда. Ширину междурядий можно регулировать.

Можно сделать модели с грунтозацепами. В таком агрегате функцию колес выполняют грунтозацепы. Они же, благодаря цепному механизму, приводят в движение конвейерную ленту подачи клубней. Для создания ровных рядов устройство имеет дисковый окучник и плуг для формирования борозды.

Картофелесажалка для минитрактора двухрядная хорошо совмещается с минитракторами и имеет гидравлический привод. В отличие от однорядной сажалки, в этой модели два бункера для засыпки посадочных клубней. Величина емкости зависит от модели агрегата.

Посадка картофеля минитрактором полностью автоматизирует выполнение работы. Это очень удобное приспособление, но многим, к сожалению, приходится не по карману. Изготовить подобное устройство можно самому, сохраняя принцип конвейерной работы.

Для изготовления картофелесажалки своими руками для трактора понадобятся:

• емкость или бункер для засыпки посадочных клубней;
• рама с колесами;
• приспособление для рытья канав;
• лента с прикрепленными чашами для захвата картофелин;
• диски для засыпки посаженных клубней.

Вначале собирается рама с колесами, к которой будут прикреплены все остальные детали. После этого приваривается крепление для сцепления агрегата с трактором и устанавливается продольная ось, на которой будет держаться бункер. Его можно смастерить из дерева, а можно использовать любую подходящую тару, например, бак от старой стиральной машинки. В качестве сеялки может быть использована металлическая труба с просторным отверстием.

Перед началом сборки подобного агрегата обязательно нужно почитать соответствующую литературу или посмотреть видео. Без предварительного чертежа браться за конструкцию не стоит. Для посадки картофеля копалка, сделанная своими руками, может быть предназначена для трактора, а может для совмещения с иным устройством. Часто после сборки затраты на изготовление агрегата обходятся дороже, чем предполагалось, и разница в цене с готовой техникой настолько незначительна, что лучше приобрести готовое оборудование.

Картофелесажалка, изготовленная своими руками, должна быть собрана без ошибок, иначе процесс посева будет трудозатратным и долгим. В расчет должно входить абсолютно все: ширина междурядий, расстояние между посаженными картофелинами, глубина посадки и т.д.

Общие требования к картофелекопалке

Принцип действия устройства довольно прост — извлечение земляного кома вместе с корнеплодами. Картофель либо остается на поверхности, либо собирается в специальную емкость.

Оптимальная толщина металла

Этот параметр напрямую зависит от той нагрузки, которую предположительно будет испытывать агрегат. Конструкция создается из листовой стали. Чрезвычайно важна ее толщина, минимально допустимое значение — 8 мм.

Колеса для копалки

Для более комфортного перемещения конструкция предусматривает колеса. Если делать копалку дома, то пригодятся колеса от старой тачки. Идеально, если они будут крепиться на оси и иметь толстые шины. Если предполагается использовать копалку на твердом грунте, лучше поставить металлические колеса.

Способы соединения

Здесь есть два варианта. Первый — использовать сварку. Его несомненное достоинство — прочность конструкции. Второй — соединить детали с помощью болтов и гаек. Преимущество этого метода — в удобной сборке и разборке устройства.

Для мотоблока или минитрактора используются однорядные картофелекопалки. Также существуют двухрядные, но они подходят для работы на тяговом тракторе с большой мощностью. Разница таких картофелекопалок представлена на фото ниже.

Описание готовых моделей

Bomet

Навесная сажалка для картофеля двухрядного типа работает с самоходной машиной для тяги благодаря заднему навесному устройству. Агрегат работает с трактором, что оснащен задним навесным устройством категории № 2. Картофелесажалка исполнит все задания в одном рабочем цикле, что связаны с посадкой клубней.

Другими словами:

• Сделает борозды.
• Автоматически высадит посевной материал.

Окучит землю, создаст грядки.

Посадочный материал может быть посажен в междурядьях на расстоянии 620 мм или 675 мм. Есть возможность изменить расстояния клубней в ряде 290 мм, 320 мм или 350 мм. При этом глубина высаживания от 100 мм до 150 мм. Расстояние клубней в ряде, может изменяться благодаря диаметру ходовых колёс.

Цена модели 480 долларов.

Картофелесажалки Bomet рассчитаны на длительную эксплуатацию, спроектированы и изготовлены по современным технологиям из высококачественных материалов.

 AGROMECH

Агрегат для минитракторов у которых ширина колес от 950 до 100 мм.
Картофелесажалка двухрядная польская работает с трактором благодаря заднему навесному устройству, при этом категория ЗНУ должна быть не меньше № 2.

Agromech

Агрегат выполняет все поставленные перед ним задачи: создает ямки, кидает туда посадочный материал и засыпает ямки грунтом. Может делать грядки.

Картофель садится в междурядье с расстоянием 625 мм или 675 мм, клубни в ряде могут меняться (290 мм, 320 мм или 350 мм) при этом посевной материал высаживается на глубину от 100 мм до 150 мм. Расстояние клубней может меняться если изменить диаметр ходовой части.

Цена модели 380 долларов.

Хранение

Техническое обслуживание не будет рациональным, если агрегат после эксплуатации неправильно хранить. Картофелесажалка должна храниться в помещение, где уровень влажности не превышает 70 процентов.
При хранении временного типа:

• очистить машину от грязи;
• протереть насухо все детали;
• смазать их маслом или консистентной смазкой;
• поставить агрегат устойчиво.

Во время продолжительного хранения после окончания посадочных работ стоит немедленно:

• очистить картофелесажалку от следов работы и вытереть насухо;
• демонтировать колеса и консистентной смазкой обработать посадочную часть;
• проверить все детали и при необходимости смазать и их;
• внимательно посмотрите на поверхность соединения, есть ли на ней вмятины, если вы их нашли — зачистите и смажьте маслом.

Инструкция по эксплуатации

Для того чтобы картофелесажалка работала исправно необходимо не только соблюдать правила эксплуатации, но и правильно хранить ее после использования:

Оборудование должно использоваться исключительно в тех целях, для которых оно было сконструировано.
Во время работы обязательно используйте средства индивидуальной защиты. Не стоит надевать одежду свободного кроя, которая может попасть в двигающую часть агрегата. Если во время работы поднялась пыль, надевайте специальную маску.

При необходимости используйте беруши, наушники или другие защитные средства от шума, так как трактор в совокупности с других оборудованием сельскохозяйственного типа производит сильный шум, что негативно влияет на слух.

Оборудование подключается к трактору соответствующей производительности и правильного размера. Вес трактора должен соответствовать техническим возможностям картофелесажалки.
Перед тем как приступить к работе, проверьте исправность всех деталей (предохранители, кожухи и тд.). Двигатель трактора при этом должен быть заглушен, ключ вынут

Смазка деталей, технический осмотр или ремонт должен проводится также при заглушенном моторе.
Перед тем как прицепить машину позади трактора, обратите внимание на то, чтобы никто не был рядом с этой зоной.
Соединение закрепляется штифтами стопорного типа.
После соединения стоит посмотреть на наличие крепежей защитного типа.
Во время работы, если трактор или мотоблок поворачивается, поднимайте балку с желобами, чтобы избежать изгиба деталей.
Диски во время посадки должны быть размещены горизонтально.
Чтобы регулировать желоба, на руки стоит надеть защитные перчатки.
Детали самодельной картофелесажалки должны быть сварены, не используйте для этого клей.
Для чистки картофелесажалки не используйте чистящие средства, что работают под давлением. Промойте лучше агрегат простой водой и хорошенько просушите, чтобы избежать коррозии.
Агрегат должен полностью стоять на колесах, он не должен скатываться.
Чтобы демонтировать колеса или детали используйте правильные инструменты.
Перед эксплуатацией проверьте давление в шинах, они должны быть всегда накаченными.
После окончания посадочных работ оборудование обязательно очищайте. На нем не должна остаться пыль, грязь, остатки растений или другие инородные тела

Если это необходимо смажьте области, что проводили трение.
Ежедневно, особенно во время сезонных работ, проверяйте все детали агрегата на исправность.

На нем не должна остаться пыль, грязь, остатки растений или другие инородные тела. Если это необходимо смажьте области, что проводили трение.
Ежедневно, особенно во время сезонных работ, проверяйте все детали агрегата на исправность.

Соблюдение инструкции
