Картофелекопалки тракторные, как сделать своими руками, советы

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Чертеж веерной картофелекопалки для мотоблока

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

• аппарат для сварки;
• угловая шлифовальная машина (болгарка);
• электродрель и сверла по металлу;
• набор ключей;
• кувалда (тяжелый молоток);
• уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

• металлический профиль П-образный (швеллер №8);
• сталь листовая толщиной около 8 мм;
• стальные или железные прутья 10 мм в сечении;
• железный уголок (металлопрокат);
• металлическая труба для стоек;
• крепежные элементы – пластины и стальные болты с гайками №10;
• роликовая цепь;
• колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

• рама-основа;
• лемех для вскапывания;
• подвесная система;
• тяга регулировки;
• грунтозацепы или колеса.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

1. Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.

1. Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.

1. К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.

1. К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.

1. Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.

1. Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.

1. Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
2. Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.

1. При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.

1. Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.

1. Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
2. Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Навесное оборудование для разных видов техники стоит внушительной суммы денег.

Именно поэтому один из вариантов сэкономить – изготовить его самостоятельно, из подручных и купленных материалов.

Одно из самых популярных дополнительных устройств для мини-трактора или мотоблока – самодельная картофелекопалка.

Она позволяет полностью автоматизировать процесс сбора картофеля, который является чрезвычайно трудоемким, если выполнять его вручную.

Изготовление копалки грохотного типа

Сконструировать подобный аппарат не так трудно, но иногда, сделанная самостоятельно картофелекопалка для трактора своими руками, оставляет желать лучшего. Необходимы расчеты, точная схема, чертежи деталей и знания порядка сборки, без которых не обойтись.

Для начала необходимо приобрести следующие материалы и инструменты:

• профильные (квадратные) трубы 40х40 и 30х30 для рамы;
• трубы калибром 30 мм;
• металлические листы 100х100 см толщиной 3 и 4 мм;
• 10 мм прутья;
• болты, саморезы, гайки;
• болгарка (УШМ);
• дрель;
• аппарат сварочный;
• гравер.

Чтобы самодельная картофелекопалка грохотного типа работала надежно, надо выполнять все работы последовательно:

1. Рама — основной элемент. Для ее выполнения надо разделить квадратную 40х40 трубу на 4 куска. 2 части -120 см, а 2 другие по 80 см. Из всех отпиленных кусков необходимо сварить большой прямоугольник.
2. Перемычки необходимы, чтобы установить на них тяги вертикальные для управления. Их укрепляют примерно на расстоянии 20 см от одного конца рамы. С другой стороны приваривают 15 см трубы калибра 30 мм для укрепления на них оси и колес.
3. Вертикальные стойки. От края вашей новой рамы (со стороны крепления перемычек) отмеряется 5 см. В этом месте приваривают или привинчивают два 50 см квадрата, сваренных из труб 30х30. Отступив от них на 40 см, необходимо установить вторые стойки по 30 см из этого же материала. Обязательно соединить их полосой из металла 4 мм.
4. Рало изготавливают из 3 мм листов. Берут две заготовки 40х40 см и укрепляют их на стойках внизу (сварка или винты) по одной с каждой стороны. Затем подготавливают 70 см квадрат из 4 мм листа, приваривают встык с первым и выгибают кувалдой или молотком.
5. Решетка выполняется из 10 мм прутьев. Они привариваются одним концом снизу рала так, чтобы вторые концы выступали немного (примерно на 10-15 см) за основание рамы в направлении мотоагрегата.

На сделанный аппарат устанавливают колеса, тяги и другие элементы. Грохотная картофелекопалка к мотоблоку готова.

Картофелекопалка барабанного типа

Картофелекопалки с барабаном хорошо показали себя при сборе урожая на больших площадях. Этот агрегат состоит из трех частей:

• рамы с колесами;
• ножа (лемеха);
• вращающегося барабана, сделанного из стальных прутьев.

Нож крепится к раме на шарнирах. Он подрезает грунт, который вместе с клубнями поступает в барабан. При вращении барабана комки почвы разбиваются и земля через решетку просыпается вниз. Картофель перемещается к торцу барабана и выпадает на пашню.

Барабан через зубчатые передачи, цепи и редуктор соединен с валом трактора, откуда на него передается крутящий момент. Широкий нож глубоко подсекает грунт, что снижает потери урожая до минимума, а прохождение клубней по полости барабана не наносит им повреждений. Этот агрегат оправдывает затраты и время на его изготовление высокой производительностью.

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

• болгарка;
• дрель;
• сварочный аппарат;
• уровень,
• рулетка.

Используемые материалы и элементы:

• металлический профиль;
• листовой металл;
• металлические уголки;
• металлические прутья;
• тяги;
• рулевые наконечники;
• стойки стабилизатора;
• шкивы картофелекопалки и мотоблока разного размера;
• приводной ремень;
• болты;
• колеса;
• валы;
• материалы для шарниров.

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Самостоятельное изготовление картофелекопалки

Наиболее удобной качественной моделью будет вибрационная картофелекопалка для минитрактора. В этом разделе приводится инструкция по её изготовлению. В процессе самостоятельного создания этого агрегата нужно учитывать, что долговечность механизма обеспечивается качеством используемой стали и прочностью соединений. Последнее может достигаться болтовыми соединениями или сварочными.

Рама

Основой, на которой нужно будет закрепить всю конструкцию в этом устройстве, является прямоугольная рама. Её делают из трубы квадратного сечения 4 на 4 см. Её сваривают таким образом, чтобы получился прямоугольник размером 80 на 100 см.

На этой раме нужно установить крепления, идущие вниз. На них будут прикреплены лемех, вибрационная решётка и держатели для колёс. Сверху на ней будет установлен механизм, который будет обеспечивать вибрацию корзины.

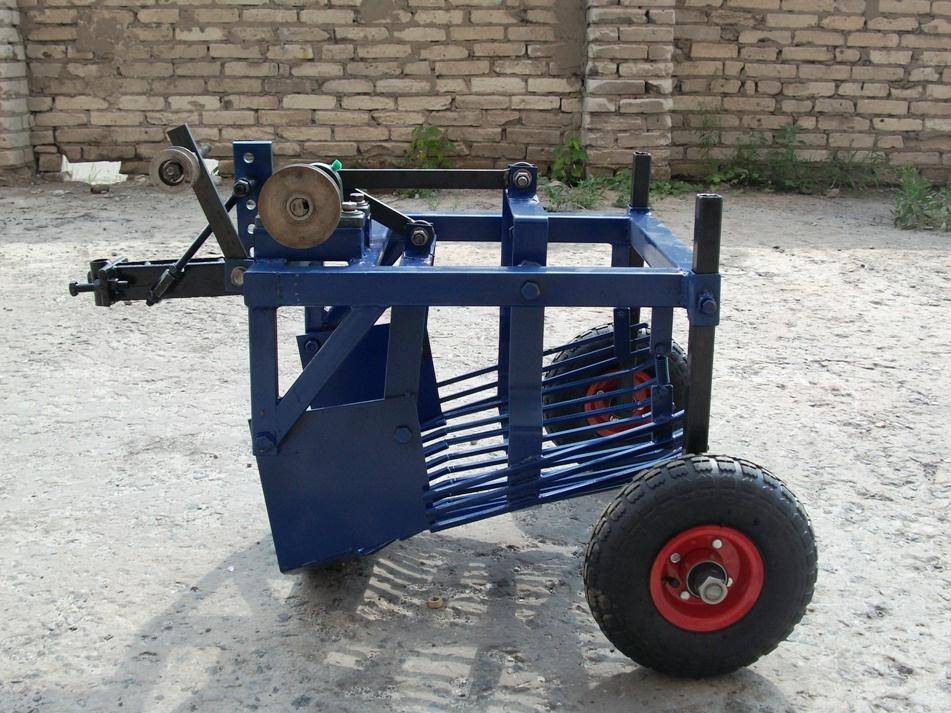

Самодельная картофелекопалка

Лемех

Этот нож будет поднимать в корзину картошку, перемешанную с землёй, предназначенную для обработки. Крепления для него находятся по бокам в передней части рамы. Лемех обычно представляет собой полосу крепкой стали, которую необходимо согнуть соответствующим образом. При этом середина должна быть расположена горизонтально, края – смотреть вверх. Передний край лемеха должен быть хорошо подточен.

Колёса

Здесь они являются не только средством передвижения, но и позволяют настроить глубину погружения лемеха. Ступицы присоединены к вертикальным металлическим трубам сечением 3 на 3 см.

К задней части рамы с боков приваривается два квадратных отрезка трубы, расположенных вертикально. Сечение у них должно быть 4 на 4 см. Вертикальные стойки от колёс продеваются в эти трубы и фиксируются с помощью болтов. Колёса находятся на оси, которая, кроме них, больше ни к чему не присоединена.

Если у владельца есть желание увеличить глубину, на которой работает лемех, то для этого достаточно сдвинуть вертикальные стойки колёс немного вверх. Если потребуется уменьшить такую глубину, то высоту колёс нужно будет откорректировать в противоположном направлении.

Обратите внимание! Желательно приготовить для работы хотя бы две пары колёс. Первая из них должна быть на резиновом ходу

Она подойдёт в том случае, если придётся работать на мягкой или влажной почве. Вторая – это колёса, имеющие стальной обод. Они будут удобны в том случае, если почва жёсткая.

Сетка

Она состоит из металлических прутьев, расположенных параллельно друг другу. Расстояние между ними таково, чтобы между ними не могли выпасть картофелины. В сетке прутья расположены параллельно направлению движения. В поперечном направлении они скрепляются узкими стальными полосками, к которым прутья должны быть приварены. Их края изогнуты вверх и крепятся к специальным держателям, которые присоединены к механизму, обеспечивающему вибрацию корзины.

Сетка для картофелекопалки

Сцепление с минитрактором

Спереди к раме при помощи сварки прикрепляется механизм, предназначенный для присоединения к минитрактору в качестве подвески.

Плюсы и минусы транспортерных моделей

Многим кажется привлекательным простота модели и возможность эксплуатации одновременно двух эксцентриков. Но в них есть специфически узлы – сайлент-блоки, которые не выдерживают регулярных нагрузок, изнашиваются и требуют ремонта или замены. В этом плане транспортерные модели более надежны. Они имеют специальные редукторы, позволяющие им оптимизировать их работу. Благодаря конструкции можно легко изменить скорость движения ленты в зависимости от состояния грунта. Вместо сайлент-блоков они оснащены подшипниками, что также повышает надежность техники.

Если сравнить по эффективности, то между моделями нет принципиальной разницы. Транспортерная модель может превосходить тем, что после нее урожай остается на поверхности земли. А грохотные оставляют урожай в немного смешанном виде с грунтом.

Популярные модели: Ярило, КМ-4.

Характеристика грохотных моделей

Их известные представители: ККМ-1, КВМ-3, «Полтавчанка», КМ-1 для мотоблока МТЗ.

Картофелекопалка КВМ-3

Конструкция состоит из активного лемеха и грохот решетки. Территория для маневрирования техники должна быть не менее 60-70 см. в ширину. Лемех подрезает пласт земли, куда внедряется решетка. За счет вибрирующих движения просеивается грунт и отделяется урожай. Сила вибрации такая, чтобы просеять большие, слипшиеся куски грунта. После просеивания урожай остается на поверхности грунта.

Преимущества моделей:

• широкий охват почвы – исключает остатки урожая в почве;
• хорошо отделяет грунт от картофели;
• можно использовать для выкапывания других видов урожая: чеснок, свекла, морковь и т.д.;
• удобство в эксплуатации;
• экономичный расход топлива;
• оптимально для работы на больших участках земли.

Недостатки:

• высокая стоимость;
• не рационально использовать на больших участках.

Плюсы и минусы веерных картофелекопалок

Веерные модели представляют собой механизм, сооруженный по типу лопаты с вогнутыми во внутрь краями. К краям привариваются металлические прутья. Копание происходит с помощью острых концов. Обладает следующими недостатками и преимуществами.

Веерная картофелекопалка

Преимущества:

• легко устанавливается на мотоблок;
• совместимость с мотоблоками, у которых минимальная мощность мотора. Например, это НЕВА МБ;
• надежность конструкции;
• высокая производительность;
• простота конструкции позволяет изготовить на заказ в любом регионе;
• доступная стоимость.

Недостатки:

• веерные модели могут работать с небольшим участком грунта. Это обычно до 20 см. в ширину и до 15 см. в глубину;
• часто повреждает картофелины;
• около 15% урожая остается под грунтом;
• мотоблок с веерной картофелекопалкой расходует много топлива;
• урожай необходимо собрать вручную;
• способна работать только с легким, рыхлым грунтом.

Модель для сбора картофеля

К счастью, умельцы выдумали много разных приспособлений, которые в свою очередь облегчили им работу. Ярким примером таких приспособлений является картофелекопалка. Принцип ее роботы прост – эта техника собирает клубни картофеля. Данное изобретение прикрепляют к минитрактору, обладающему средней мощностью. На фото показана классическая грохотная модель.

Самым распространенным вариантом является транспортерная картофелекопалка для минитрактора. Данное оборудование выделяется высокой производительностью. Она по своему строению почти ничем не отличается от остальных. Только в ней присутствует транспортерная лента, которая способствует вытопке картофеля.

Самодельная картофелекопалка

Как сделать картофелекопалку своими руками

Это домашнее устройство способно сэкономить много времени и труда при выкапывании картошки. При этом нужно учесть, что грохотную картофелекопалку возможно изготовить своими руками. Далее будет рассказано, как это можно сделать.

Для работы на дачном участке нет нужды делать большой агрегат. В этой ситуации более выгодно, если он будет иметь небольшие размеры.

Картофелекопалка для минитрактора своими руками грохотного типа делается следующим образом.

Для того чтобы заняться изготовлением механизма, нужно заранее приготовить:

• швеллер металлический;
• лемех (его также называют сошником), с помощью которого непосредственно происходит выкапывание корнеплодов;
• потребуется металлическая пластина, с помощью которой надо будет соединить сошник с решёткой;
• железные уголки, имеющие размер 63 x 40 мм;
• нужно несколько железных прутьев (обычно для этой цели используют 8 штук)

Для домашнего пользования больше подойдет небольшая картофелекопалка

Основой для конструкции является рама самоделка. Она состоит из следующих частей:

1. Основание, которое служит основой для картофелекопалки.
2. Колёса.
3. Вертикальные тяги, на которых есть крепления. Они нужны для того, чтобы регулировать глубину погружения лемеха.
4. Подвеска – она включает в себя узлы, расположенные ниже рамы.

Для изготовления нужны инструменты:

• сварочный аппарат;
• дрель;
• болгарка.

Ход работ

Раму надо изготовить из трубы, которая имеет квадратное сечение. Её размеры составляют: длина – 4 м, сечение – 40 x 40 мм.

Чертёж картофелекопалки

Из данного отрезка трубы, распилив его болгаркой, нужно получить четыре части:

• две длиной по 120 см;
• ещё две, имеющих длину 80 см.

После этого нужно сварить эти куски таким образом, чтобы получился прямоугольник 120 x 80 см.

К раме привариваются поперечные детали:

1. Первая пара из них на расстоянии четверти длины от заднего края – планки направлены вниз. К ним будет приварена металлическая полоса, которая станет основой, на которой должны держаться прутья.
2. В средней части рамы приваривается горизонтальный участок трубы. К нему будет присоединена конструкция, которая будет использована для создания вибрации. Также к ним прикрепляется узкая металлическая полоса, на которую будут монтироваться металлические прутья.
3. В задней части самого края с внешней стороны нужно вертикально установить отрезки квадратной трубы сечением 40 x 40 мм. Здесь требуется сделать сварочным аппаратом отверстия, чтобы фиксировать с помощью болта вертикальные стойки для колёс.

Теперь нужно установить колёса. Они должны иметь ось, которая снабжена вертикальными стойками квадратного сечения (30 x 30 мм), которые к ней приварены. Их можно установить на нужную высоту, что позволит регулировать глубину погружения лемеха.

Колёса:

1. Могут быть металлическими. Они будут утяжелять конструкцию и улучшать качество её работы.
2. Иногда устанавливают простые резиновые колёса. Они подходят не для всякой почвы.
3. Если взять резиновые тракторные колёса, они будут тяжёлые и могут быть использованы для работы на рыхлой или влажной почве.

Колеса для картофелекопалки могут быть разными

Лемех делают из широкой металлической полосы, согнутой в виде буквы «П». В его крыльях просверливают отверстия, такие же необходимо сделать в планках. В них ставятся винты и затем наглухо закручиваются. Для обеспечения прочности можно использовать не одну вертикальную планку, а две, сделанные треугольником.

Прутья приваривают к железной полосе, которая является для них основой, и к краю лемеха.

Вибрационный механизм основан на работе мотора мотоблока, который соединён шкивом с колесом на картофелекопалке, расположенным над рамой. При его работе передаточный шкив вращает небольшое колесо, с краю которого, перпендикулярно ему, приварен горизонтальный металлический штырь. Он жёстко присоединён к поперечной планке, которая находится в средней части рамы. Вращение создает небольшие частые движения то вверх, то вниз. Вибрацией можно управлять, регулируя скорость мотора.

Для крепления к мотоблоку спереди приваривается соответствующий адаптер.

Грохотная картофелекопалка в связи с дешевизной изготовления и простотой использования позволяет собрать урожай картошки с существенно меньшими затратами времени и труда, по сравнению с обычным способом, когда для этой цели используется лопата.

Изготовление копалки грохотного типа

Грамотно и детально составленные чертежи картофелекопалки позволят самоделке легко агрегатироваться с мотоблоками Нева, МТЗ и др.

Поэтапно грохотная картофелекопалка собирается следующим образом:

1. Изготовление рамы. Профильная труба 40х40 распиливается на отрезки 1200 (2 шт.) и 800 мм (2 шт.). Части сваривают предельно аккуратно. Должен получиться прямоугольник.
2. Перемычки для установки вертикальных регулировочных тяг. Крепят на четверть длины рамы.
3. Элементы (длиной 150 мм) для крепления колес крепят с другого конца.
4. Вертикальные стойки. Отступив 5 см от края, крепят 2 квадратных элемента (50х50 и 30х30 см) со стороны перемычек. Затем, отмерив 40 см, приваривают профиль. Стойки соединяют.
5. Изготовление рала. Лопасти выкраивают по чертежу и вырезают из металла толщиной 0,3 мм. Из 2 полученных деталей сваривают плуг.
6. Конструирование решетки. Из прутьев 10-миллиметровой арматуры нарезают отрезки длиной 1,2 м, приваривают с шагом 5 см.
7. Готовую конструкцию оснащают колесами.

В качестве образца перед изготовлением механизма в домашней мастерской можно ознакомиться с моделями, выпускаемыми на заводах сельхозмашин. Например, модульная картофелекопалка грохотного типа КВМ-3 оснащена статическим ножом и столом-вытряхивателем, двигающимся по эллипсной траектории.

Грохотная копалка Полтавчанка имеет небольшие размеры и может работать с любыми мотоблоками, в комплектации есть штифт и ремень. Роликовый переходник позволяет монтировать агрегат на мотоблоки с задним валом отбора мощности. Шкив устанавливают с левой и правой сторон, перемещаются и все рабочие элементы.
