О медогонке своими руками из стиральной машины, как сделать подставку, чертежи

Инструкция: изготовление медогонки из стиральной машины своими руками

Изготавливается оборудование достаточно быстро, главное правильно подобрать все комплектующие, чтобы потом не пришлось переделывать. Рассмотрим, как сделать медогонку своими руками.

Кассеты

В кассеты устанавливается корпусная рама, стандартные размеры: 435х300 мм. Если вы будете использовать покупную раму, то она идет еще меньшего диаметра.

  1. Сложите прямоугольник из уголков длиной 550 и 520 мм, толщиной 1 мм. Для надежности конструкцию лучше закрепить сваркой, но можно стянуть и болтами.
  2. Для того, чтобы натянуть сетку из проволоки в подрамник, проделайте мелкие отверстия по периметру. Используя нержавеющую проволоку, натяните ее через отверстия, чтобы получилась сетка. Всего нужно изготовить две таких сетки.
  3. Изготовьте два швеллера из нержавеющих уголков шириной 40 мм и толщиной 1 мм.
  4. Прикрепите самодельные сетки между швеллерами. К одному из торцов кассеты приварите полоску из стали.
  5. Прикрепите две металлические скобы с ребра кассеты к швеллеру – сверху и снизу. Позже конструкция подсоединится к ротору.

Кассеты готовы. Далее рассмотрим, как подготовить бак стиральной машинки.

Перестройка стирального бака

Все отверстия на дне бака нужно изолировать. Для этого вырежьте из металлического листа заплатки по размеру отверстий и закрепите их с помощью сварочного аппарата. Чтобы проверить герметичность, налейте в конструкцию воды.

Поскольку все отверстия перекрыты, нужно самому проделывать дополнительное отверстие для откачки меда. С помощью дрели просверлите его в стене, прямо около днища бака от стиральной машины. Можно закрыть края резиновым кольцом, а можно приварить краник, который удобно перекрывается в случае необходимости.

Если вы решили оставить простое отверстие, тогда для его перекрытия придется приделать металлическую пластину. Она крепится на болт. Когда понадобится закрыть, поверните пластину, перекрывая поток.

Подготовка перекладины

Для перекладины возьмите металлическую полосу толщиной 4 мм. Длина зависит от диаметра бака. Проделайте с помощью дрели отверстия по краям, чтобы можно было установить болт М10. Дополнительно проделайте два отверстия ближе к середине перекладины, как указано на рисунке.

При помощи паяльника нагрейте пластину и загните ее края под прямым углом.

Теперь пометьте место установки на баке. Для этого установите перекладину строго по центру, маркером отметьте места для отверстий на баке. Дрелью проделайте отверстия в отмеченных местах, закрепите перекладину болтами.

Изготовление планки ротора

Возьмите полоску стали шириной 15-20 мм и толщиной 4 мм. По краям планки нужно проделать по отверстию.

Теперь нужно закрепить планку. Для этого изготовьте вал. Возьмите шпильку и нарежьте на ней резьбу. В центре закрепленной на баке перекладины просверлите отверстие и установите шпильку. Сверху на шпильку установите коническую шестерню и прихватите гайкой. Снизу закрепите перекладину ротора и зафиксируйте контргайкой.

Осталось подготовить еще одну планку. Понадобится металлическая полоса 600х15 мм. По краям проделайте отверстия и загните их. Теперь шпильками скрепите отверстия роторных планок вместе со скобами рамы. Подвижная конструкция готова.

Благодаря устройству ротора рамы можно переворачивать то одной, то другой стороной. Это позволяет извлечь мед из сот и полностью осушить рамы.

Подставка

Обязательно под бак нужно изготовить устойчивую подставку, чтобы потом можно было подставить емкость для сбора меда. Изготовить ее можно из металлического прута. Скрутите кольцо из прута, чтобы оно было немного больше нижнего диаметра бака. Концы закрепляются сваркой.

Из того же прута сделайте насколько ножек и установите конструкцию. Для устойчивости можно приварить к ножкам металлические полоски.

По какому принципу работает медогонка

Для начала рамки, в которых содержатся соты, распечатываются специальной вилкой и помещаются в кассеты. После этого приступают к вращательным движениям рукояткой медогонки

Очень важно начинать вращательные движения неторопливо. Постепенно нужно скорость увеличивать. Используя центробежную силу, мед из сотовых ячеек выплескивается на стены бака

И уже стекая по стенкам, мед опускается на дно. В дне оборудовано отверстие с краном. Если кран открыт, то мед вытекает из медогонки

Используя центробежную силу, мед из сотовых ячеек выплескивается на стены бака. И уже стекая по стенкам, мед опускается на дно. В дне оборудовано отверстие с краном. Если кран открыт, то мед вытекает из медогонки.

Читайте Сотовый мед, полезные свойства и польза меда из сот

Какие бывают медогонки

Медогонки можно различить по нескольким критериям. Одно из важных различий — это количество размещаемых рамок. Пасечниками приобретаются медогонки в зависимости от масштабности своего хозяйства. Бывают медогонки, рассчитанные на две, три или четыре рамки кассетного барабана.

Если же пасеки являются очень крупными, и они достигли промышленных масштабов, то используемые ими медогонки могут быть рассчитаны даже на двадцать или пятьдесят рамок. К тому же промышленные медогонки оснащены таким образом, что их кассеты могут поворачиваться на 180 градусов.

Если выполнить разделение медогонок по принципу размещения в них рамок, то получим радиальный и хордиальный вид.

Какие медогонки называют радиальными

Радиальное размещение рамок с сотами подразумевает установку по круговому радиусу по стене бака с помощью брусков. Мед из ячеек в этом случае вылетает сразу из обеих сторон рамки. А это означает, что повторной установки рамок с переменой стороны не требуется. Для того чтобы откачался мед из рамки радиального вида, потребуется примерно 15 минут.

Хордиальные медогонки

Хордиальный вид рамок подразумевает использование хорды. Так как рамки располагаются в плоскости, то мед из рамок откачивается только с одной стороны. И для того чтобы извлечь мед из второй стороны, нужно рамку переставить. Для того чтобы соты не слишком повредились, выкачку меда из них производят не полностью. И только после того, как мед полностью откачала со второй стороны, рамку нужно снова перевернуть и извлечь мед до конца. Таким образом, на откачку меда с одной стороны рамки нужно примерно три минуты.

Также медогонки различают по используемой двигательной силе. Они могут быть ручными, механическими и работающими на электричестве.

Откачка меда в медогонке без бака

Нужно признать, что наличие специального металлического бака в устройстве медогонки не обязательно. Откачивать мед можно и без него.

Шаг 1: А выполнить это можно с помощью сложной конструкции из четырех или пяти вогнанных в землю столбов. Их следует фигурно изогнуть и скрепить между собой и закрепить с помощью металлических штырей.

Шаг 2: За основание самодельной медогонки нужно взять две трубы, которые согнуты в виде полукруга и прикрепленные к щиту домика. Гнезда этой медогонки делают из фанеры или дерева. Полосы в количестве 4 штук выполняют из металла.

Шаг 3: Гнезда прикрепляют болтами с гайками на ротор медогонки, полосы соединяют внизу с теми полосами, которые держат кассеты.

Шаг 4: Ось устанавливается в трубу основания, воспользовавшись упорными подшипниками и штифтами. Для соединения шкивов используют ремень.

Шаг 5: Для того чтобы начать откачку меда, нужно вставить распечатанные соты в кассеты и закрыть крышкой. После этого нужно только рукояткой приводного шкива постепенно разогнать ротор. Извлеченный мед нужно периодически выливать в емкость.

Устройство электрической медогонки своими руками

Не все пасечники могут позволить себе потратить немалую сумму на приобретение электрической медогонки. Но, чтобы не пользоваться ручной моделью, можно ее слегка модернизировать.

К примеру, чтобы выполнить модернизацию медогонки на четыре рамки, потребуется 12 Вт мотор, питающийся от аккумулятора. Подобные моторчики входят в комплектацию очистителя автомобильных стекол.

Валик привода делает немного длинней, и крепят к нему подшипник. Приводной редуктор замещают колесом, со сделанным из резины ободком. На шкиве делают насечки для обеспечения лучшей сцепки колесика с мотором.

Устройство нужно сделать так, чтобы оно могло поворачиваться вокруг своей оси.

Дальнейшие действия такие: установив в медогонку медовые вскрытые соты, нужно покрутить немного колесо рукой. Это запустит мотор, который, набирая обороты, начнет сам вращать медогонку.

А теперь посмотрите видео:

Медогонка своими руками из пластиковой бочки

Наиболее бюджетным вариантом считается прибор с ручным приводом из подручных материалов. Проще всего сделать бак для аппарата из пластиковой бочки. Пластик не ржавеет и не поглощает запахи. Кроме того, он отлично отмывается от меда. Чтобы сделать ручную медогонку своими руками, вам нужно приготовить:

  • вращательный элемент;
  • полки от холодильника;
  • бочку;
  • доски;
  • металлические прутки.

Для изготовления медогонки вам необходимо по центру бочки разместить вращательный элемент. Это может быть дрель или педальный механизм от велосипеда. Часто используют вращательные части от электроприборов. К этой основе крепятся полки от холодильника. Это будет кассета для рамок. В процессе вам поможет видео.

При вращении педалей приводится в действие кассеты. При вращении мед из сот попадает на стенки бочки и стекает вниз. Доски и металлические прутки необходимы для закрепления бака.

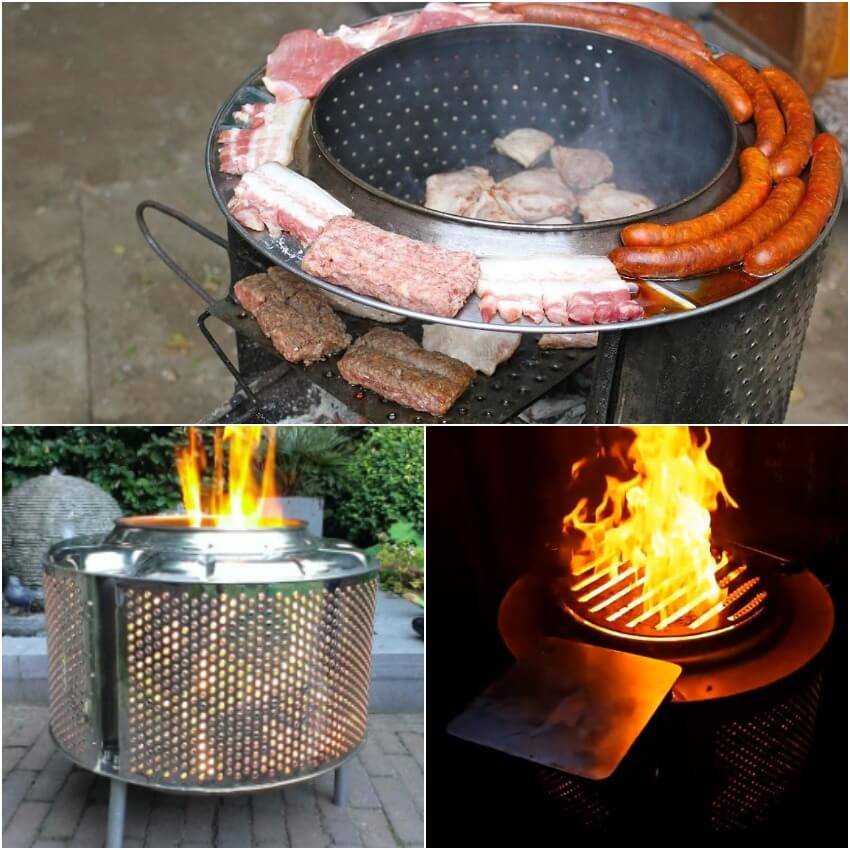

Преимущества мангала из барабана стиральной машинки

Главный недостаток недорогих мангалов, массово продающихся в супермаркетах, — их недолговечность. Они сделаны из тонкого металла, который быстро прогорает или ржавеет. Самодельные изделия из металла толщиной свыше 3 мм служат долго, однако обходятся существенно дороже.

Мангал из бака стиральной машины лишен этих недостатков, обладая существенными плюсами:

  • бак изначально, даже без дополнительных доработок, представляет собой жаровню — металлическую емкость, в которую можно загружать угли;
  • емкость, которая превратится в шашлычницу, сделана из качественного материала. Это нержавеющая сталь толщиной 2-3 мм, устойчива к ржавлению, термостойкая;
  • мангал получается легким, его просто переносить или перевозить;
  • скругленные кромки дают большой плюс к безопасности использования;
  • изделие хорошо выглядит;
  • корпус не нуждается в окраске;
  • срок службы значительный — порядка 10 лет.

А главное – можно сделать шашлычницу своими руками за пару часов почти без затрат.

Виды медогонок

По принципу действия медогонки подразделяются на два вида:

  • Хордиальная – рамки вставляются в кассеты, расположенные по хордам окружности главного бака. Понятно, что больше 4 рамок в такую конструкцию не вставишь. Поэтому этот вид аппаратов распространен на частных небольших пасеках;
  • Радиальная – кассеты расположены по кругу на радиусах окружности главного бака. Чем больше окружность, тем больше кассет может вместить конструкция. Такое расположение, помимо количественного преимущества, обладает целым рядом достоинств. Именно поэтому радиальная медогонка постепенно вытесняет хордиальную и даже запущена в промышленное производство. Электрический привод позволяет производить откачку меда из огромного количества рамок в короткие сроки и без физических усилий.

Изготовления кассет для медогонки своими руками

Важным элементом медогонки являются кассеты, с помощью их удерживаются рамки, когда откачивается мед. Чтобы изготовить кассеты, необходимо приобрести такие материалы:

  1. Оцинкованную сетку с ячейками.
  2. Заклепки с алюминия и ключ к ним.
  3. Чтобы обеспечить боковое крепление сбоку потребуются специальные уголки.
  4. Болгарка.
  5. Сварка.
  6. Плоскогубцы, молоток.

Касеты для медогонки

Для кассет лучше всего использовать высококачественную нержавеющую сталь, некоторые пчеловоды применяют деревянные бруски, фанеру, обычное железо.

Сетка изготовляется с оцинковки. Для каркаса кассеты потребуются прутья с металла, если нет их, сделать можно с проволоки. Предварительно аккуратно сформировать сетку, затем закрепить ее сваркой.

Обратите внимание, если вам нужно сделать кассеты на большую рамку, они должны быть широкими. Для этого нужно прикрепить жестяные уголки наверх и вниз кассет, так они станут надежными и жесткими

В таблице можно ознакомиться с параметрами.

Таблица «Размеры кассет для медогонки»

ПараметрыРазмер
Длина50 см
Ширина30 см
ВысотаНе больше 6 см
ВесДо 1 кг.

Конструкция может быть разной, но важно, чтобы кассеты без проблем могли вставляться в медогонку, соты должны плотно прилегать к сетке, если это правило не соблюдать, при откачке меда может произойти деформация сот. Для пропитки внутренней части кассет понадобится использовать специальную олифу, она должна быть стойкой к влаге, сверху покрываются с помощью воска или лака

Важно тщательно отполировать устройство, так оно будет экологически чистым и защищено от гниения. Обязательно нужно предварительно обрабатывать, так можно не дать меду воздействовать на материал. Можно будет долгое время эксплуатировать устройство

Для пропитки внутренней части кассет понадобится использовать специальную олифу, она должна быть стойкой к влаге, сверху покрываются с помощью воска или лака

Важно тщательно отполировать устройство, так оно будет экологически чистым и защищено от гниения. Обязательно нужно предварительно обрабатывать, так можно не дать меду воздействовать на материал

Можно будет долгое время эксплуатировать устройство.

Важно правильно хранить кассеты для медогонок

  • После использования вымывать.
  • Хранятся в надежном месте, которое должно быть сухим и защищенным от влаги, солнца.
  • Эксплуатировать только для медогонки.

Чтобы правильно сделать кассеты, нужно использовать специальные чертежи. Ниже представлен чертеж, который дает возможность, ознакомится с последовательностью поворотов кассет.

Чертеж «Повороты кассет»

Выбор материала

Помимо конструкции, виды медогонок могут быть выполнены из самых разнообразных материалов. Годится для самодельных изделий – дерево, нержавейка, алюминий, фанера.

Естественно, что с учетом цилиндричности конструкции, многие мастеровые люди, обладающие фантазией, приспосабливают для этих целей уже готовые изделия – стиральные машины, деревянные или пластиковые бочки. Но, на этом этапе необходимо учесть, что каждый материал имеет свои преимущества и недостатки.

Так метал и пластик легче очищаются от попадания капель меда. Тогда как дерево является более экологическим, если оно не пропитывалось какими-либо смолами или химическими составами.

Дерево

Дерево стоит выбирать в том случае, когда есть деревянная бочка, предназначенная для высаивания алкоголя. В этом случае можно быть уверенным в ее экологичности и отсутствии различных обработок. Медогонка из дерева способна прослужить достаточно долго при хранении в соответствующих условиях, которые не допускают рассыхания или, наоборот, разбухания дерева.

Деревянная

Для изготовления медогонки подходит древесина различных пород, но не содержащая смолу. Важным условием является сухость материала.

Последовательность действий такова:

  1. Барабан удобнее сделать в форме восьмигранника. Внутрь надо будет установить ротор, организовать крепления для рам.
  2. Боковые стенки конструкции лучше выполнить из одной цельной доски. Весь материал надо выровнять, чтобы его толщина была не более 20 мм. Оптимальная ширина досок для обшивки – 190 мм.
  3. В нижней части передней стенки выполнить отверстие-слив. Достаточно диаметра в 20 мм. Для отверстия следует подготовить деревянную пробку-затычку с резиновым уплотнителем или же сделать краник. Во втором случае следует воспользоваться герметиком.
  4. Для подставки использовать деревянные бруски минимум 30х50 мм. Ножки крепить к нижней части под углом, а для надежности соединить перекладинами и промазать места соединения клеем. Высота ножек должна быть ориентирована на высоту емкости, в которую будет стекаться мед.

Преимущества

Использование деревянной медогонки полностью оправдывает себя с точки зрения тех преимуществ, которыми подобные конструкции обладают. Прежде всего, несомненным её достоинством будет лёгкий вес, такую медогонку проще переносить с места на место, если возникает такая необходимость. Далее, её очень легко разобрать, помыть после использования и снова собрать. Вся эта процедура проходит быстро и не вызывает никаких осложнений. Наконец, сам процесс откачивания мёда в таком устройстве происходит тоже с высокой скоростью, плюс, соты обрабатываются с каждой стороны.

Алюминий

Данный вид металла достаточно часто используется производителями медогонок. Встречаются, как просто алюминиевые конструкции, так и с наружной оцинковкой. При изготовлении самостоятельно медогонки из такого металла, необходимо выбирать листовой алюминий достаточной толщины. В противном случае, под воздействием нагрузок, с течением времени медогонка потеряет свою форму.

Алюминиевая

В качестве корпуса можно использовать бак, большую кастрюлю или другую емкость из алюминия. В нижней части корпуса сделать отверстие-слив и установить краник.

Такая установка привлекательна простотой изготовления – корпус уже готов, поэтому остается только установить привод и сделать крепления для рамок.

Фанера

Фанера достаточно бюджетный вариант, но имеющий массу недостатков:

  • Не устойчив к механическим нагрузкам.
  • Может выделять вредные компоненты.
  • Достаточно крошлив и подвержен впитыванию влаги.

Фанерная

Фанера обеспечивает легкость конструкции. Материал следует брать средней толщины – оптимально 10 мм. Изготавливается фанерная медогонка аналогично деревянной конструкции.

Корпус можно скреплять с помощью небольших гвоздей или клея по дереву. После склеивания боковых панелей следует использовать металлический обруч для их затягивания – это повысит прочность и надежность конструкции.

Фанерную медогонку надо обработать изнутри воском. Наносится он в несколько слоев.

Из пластмассы

Пластмасса является одним из простейших и дешевых вариантов. Оптимально найти пластиковую бочку. Если емкость треснута или имеются другие повреждения, то устранить их можно с помощью паяльника. Для этого достаточно полоски или куска пластмассы подходящего размера. Паяльником материал расплавляется, а после остывания надежно фиксируется.

В нижней части корпуса по стандартному алгоритму выполняется сливное отверстие, фиксируется краник с обработкой герметиком.

Идеальный вариант. Но доступен только в том случае, если изделие приобретается от производителя

Необходимо обращать внимание, чтобы нержавейка была пищевая

Изготовление

Для уравновешивания аппарата

При самостоятельном изготовлении бака из нержавеющей стали, предпочтение следует отдать «белому», а не «черному» материалу. Ни в коем случае нельзя использовать оцинкованное железо, в местах непосредственного контакта с мёдом. Для уменьшения трения, подпятник рамкодержателя и втулки фиксаторы, необходимо изготавливать из бронзы. В некоторых конструкциях, для этих целей используют обычную сталь и при этом аппарат хорошо работает.

Для избежания дисбаланса, при работе рамкодержателя и ротора, нельзя устанавливать в устройство только один пакет. Но также нужно внимательно следить за уровнем мёда на дне, чтобы его не было слишком много. Для этого достаточно регулярно открывать заслонку для слива. Чтобы удобно было работать с медогонкой, её необходимо устанавливать на подставку, рядом с которой расположить стол, где распечатывают соты. Заблаговременно позаботьтесь о горячей воде, для нагревания ножей и ситечке, которым процеживают мёд.

Соты в рамках вращаются в медогонке до 80 оборотов в минуту. Для того, чтобы не поломать хрупкую конструкцию, сначала выкачиваю одну сторону и только потом другую.

Медогонка очень нужное устройство, для человека, занимающегося пчеловодством. В зависимости от потребностей, можно найти много самодельных чертежей. Вполне реально сделать радиальную медогонку с электроприводом своими руками.

Преимущества радиальной медогонки

Если сравнивать два вида конструкций, то становится очевидно, что хордиальное устройство не может тягаться с радиальным ни по каким параметрам:

  • Производительность радиальной медогонки даже с ручным приводом как минимум в 2 раза больше, чем у хордиальной;
  • На радиальной медогонке рамки выкачиваются почти досуха, чего невозможно достигнуть на аппарате с хордиальной конструкцией;
  • Главное усилие во время работы аппарата направлено вдоль плоскости сотов, а не поперек, как в устройствах хордиального типа. Это повышает сохранность сотов во время работы, поломок почти нет;
  • На аппаратах, рассчитанных на 45 сотов, возможна откачка меда из забруса – крышечек сотов, накопившихся во время рабочего процесса. Это намного повышает эффективность, поскольку вручную делать такую работу хлопотно и затратно по времени;
  • В хордиальных конструкциях происходит контакт сотов с элементами медогонки, что может служить причиной развития гнилостных процессов, в радиальных устройствах эта возможность исключается;
  • Рамки во время процесса откачки не приклеиваются к барабану, а значит, их легко вытаскивать из аппарата.

Устройство и принцип работы самодельной медогонки

Установку выполняют из различных материалов, но работает она по одному принципу – за счет центробежной силы, которая обеспечивается барабаном. Соты распечатываются ножом и помещаются в кассеты. При включении устройства барабан начинает вращаться, возникает центробежная сила, под действием которой мед летит на стенки устройства, стекая по ним. Внизу выполняется отверстие, через которое конечный продукт и попадает в специальную емкость.

Независимо от варианта исполнения конструкции, все они устроены одинаково и состоят из внутренней части и внешней емкости для сбора конечного продукта. Внутри медогонки размещается привод, обеспечивающий ее работу, вращающий ротор и рамки, куда устанавливаются кассеты. Привод может быть ручным, ножным, электрическим.

Медогонка может быть выполнена в двух вариантах. Отличием является расстановка рамок. По такому принципу различают хордиальную и радиальную конструкцию. В первом случае кассеты закреплены вдоль внутренних стен бака на хордах окружности. Во втором случае рамки являются радиусами окружности и отходят от центра лучами.

Количество рамок в медогонке может быть различным. Ориентироваться следует на масштабность процесса. Можно сделать конструкцию как на 1-2 рамки, так и на несколько десятков (обычно до 48).

Изготовление аппарата

Прелесть медогонки заключается в простоте ее сборки. Для этого подойдут буквально любые подручные материалы. Раньше были распространены деревянные конструкции, теперь же чаще можно встретить аппараты из стали и алюминия. Конечно, такое устройство обойдется дороже, но и прослужит оно намного дольше.

Самодельная медогонка может быть собрана из разных материалов, среди которых:

  1. Дерево. Для начала понадобится бочка подходящего размера. Если таковой не обнаружится либо она окажется слишком тяжелой, можно собрать корпус из фанеры средней толщины. Части аппарата соединяют между собой с помощью клея или небольших гвоздей.
  2. Алюминий. Наверное, это один из самых простых в сборке вариантов. Достаточно найти алюминиевую цистерну или кастрюлю приличного размера, также идеально подойдет корпус старой стиральной машины. Стиральные баки в них обычно делают из материалов, которые не окисляются и не гниют, что имеет большое значение при работе с пищевыми продуктами. Сделанный из алюминия агрегат будет легким и практичным.
  3. Нержавеющая сталь. Еще один невероятно популярный материал для медогонки. В качестве корпуса можно использовать корпус стиральной машины из стали. Если нужно собрать конструкцию определенного размера, листы стали можно приобрести на любом строительном рынке.
  4. Пластмасса. Дешевый и легкий в сборке вариант. Для корпуса подойдет любая пластиковая бочка. Главное требование к ней — быть достаточно прочной, чтобы выдержать скорость вращение и нагрузки при рабочих циклах.

Пошаговая инструкция: как сделать мангал из барабана стиральной машины – автомат

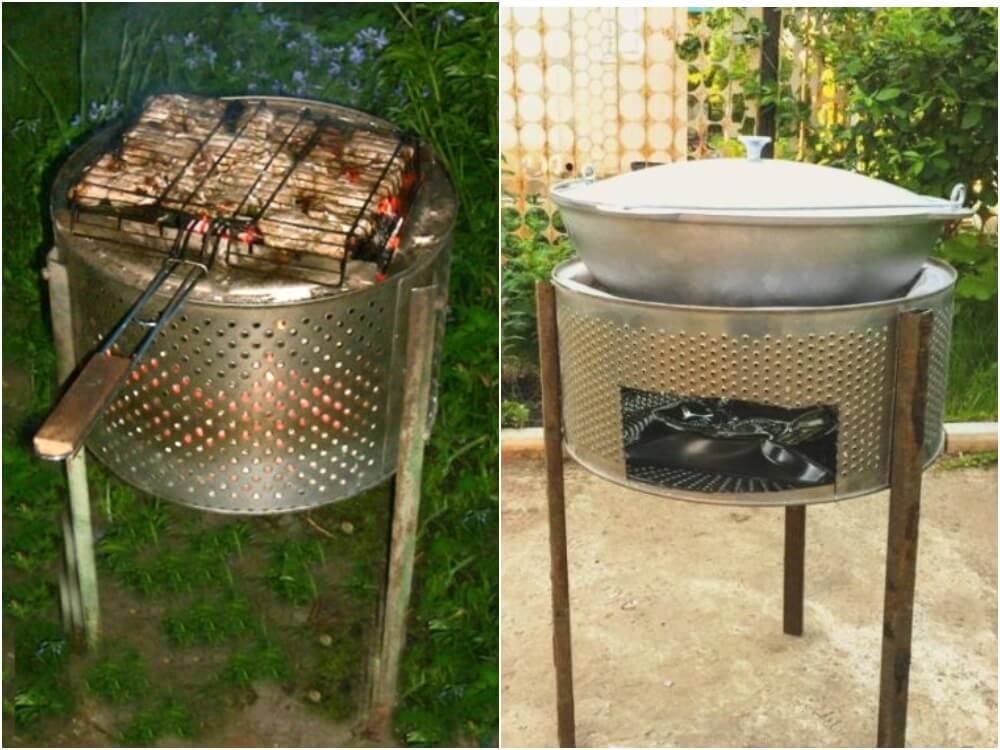

Вариант 1 — минималистический

Самый простой вариант — не обрезать барабан, чтобы получился казан-мангал или очаг. В этом случае основная работа — позаботится о надежной устойчивой подставке.

Минимум работы — и мангал на ножках готов

Чтобы увеличить рабочую зону зауженную часть срезают — так за один раз можно пожарить больше мяса. Изготавливают или подбирают круглую решетку.

Увеличение рабочей зоны — обрезка зауженной части

Вариант 2 — специализированный для шашлыка и барбекю

Это изделие прослужило 10 лет

Последовательность работ:

  1. Разметить, вырезать прямоугольное отверстие на плоской стороне, обработать проем.
  2. Отрезать 2 уголка необходимой длины по 40-50 см.
  3. Просверлить в каждом по 2 отверстия по краям, сделать болгаркой пропилы под шампуры.
  4. Приложить уголки по краям проема параллельно друг другу. Через отверстия просверлить 4 отверстия в бачке.
  5. Приварить ручки (при необходимисти).
  6. Установить уголки, закрепив болтами.
  7. Изготовить подставку, приварив ко дну кусок трубы. Конструкцию вставляют в стойку, сверлят насквозь, фиксируют болтом.

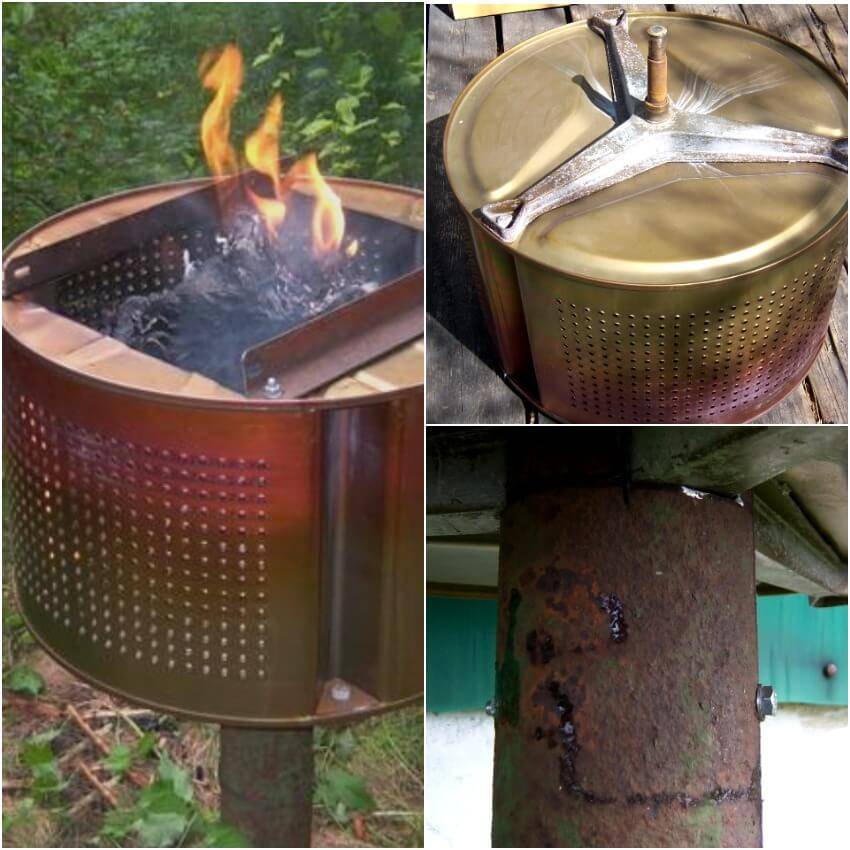

Изготовление подставки или ножек

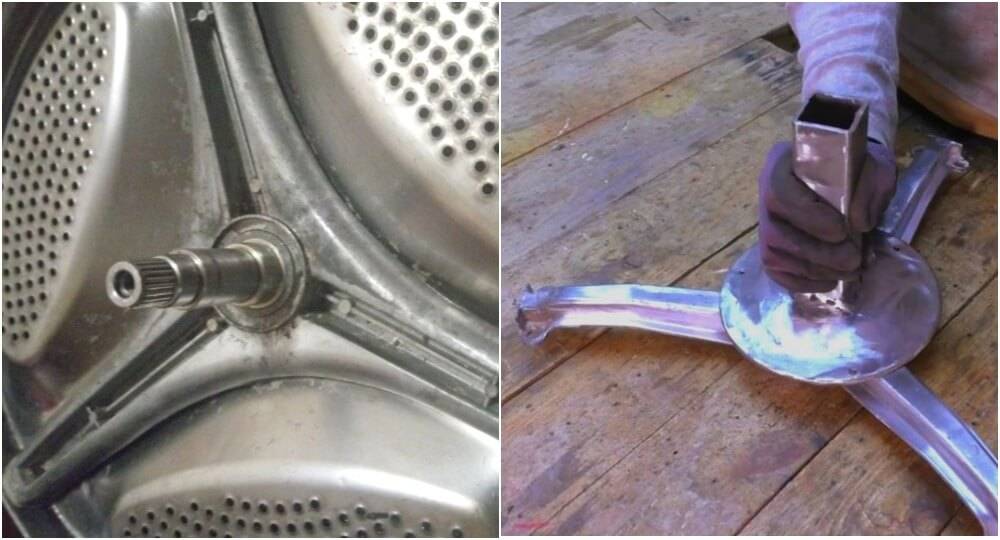

Крестовина с валом очень напоминает готовую подставку.

Привариваем к ней кусок профильной трубы, получаем простую подставку.

Еще несложные варианты ножек из уголка и трубы:

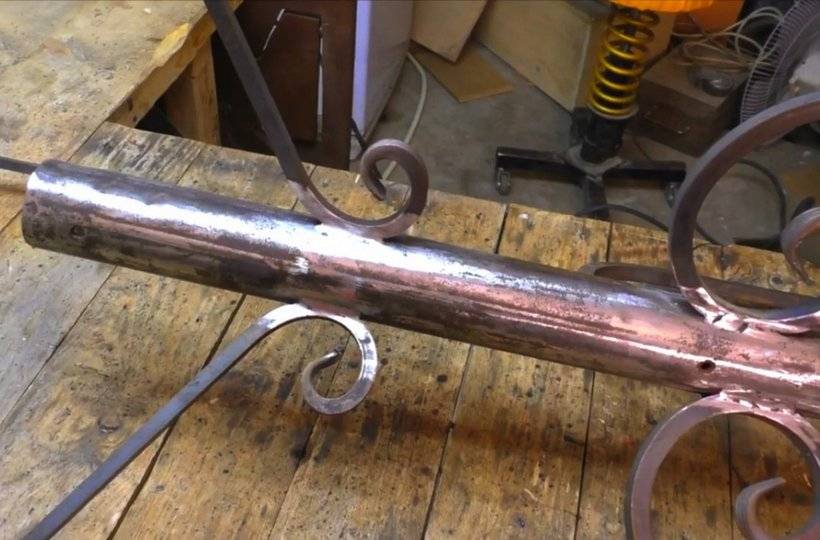

С использованием кованых элементов:

Подставка из трубы и кованых элементов

Вариант 3 — два из одного

Третий вариант существенно оличается от предыдущих.

Порядок работ:

  1. Барабан разрезают на две одинаковые части.
  2. Срезают выступающий бортик горловины.
  3. Из стального листа вырезают два полукруга по диаметру горловины. На них, по желанию, делают прорези под шампуры.
  4. Проемы заваривают двумя полукругами .
  5. Половинки по одной стороне соединяют петлями.
  6. Крепят скобы для удержания двух частей в закрытом виде.
  7. Делают ножки, подставку.

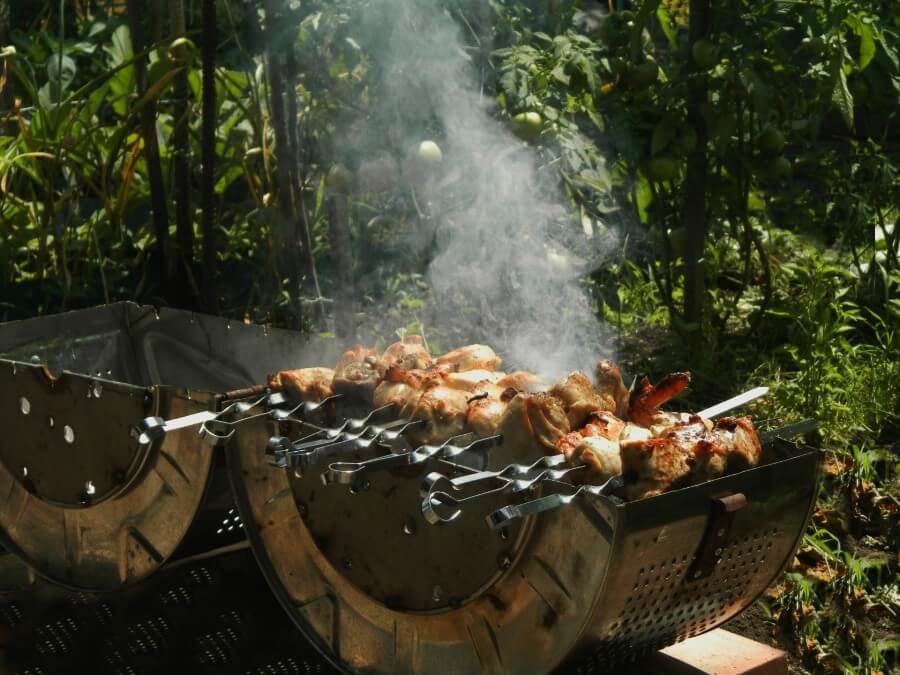

Мангал-гриль из двух половинок барабана

Вторую часть можно использовать как второй мангал или в качестве крышки. При закрытой крышке продукты в получившемся гриле запекаются или коптятся.

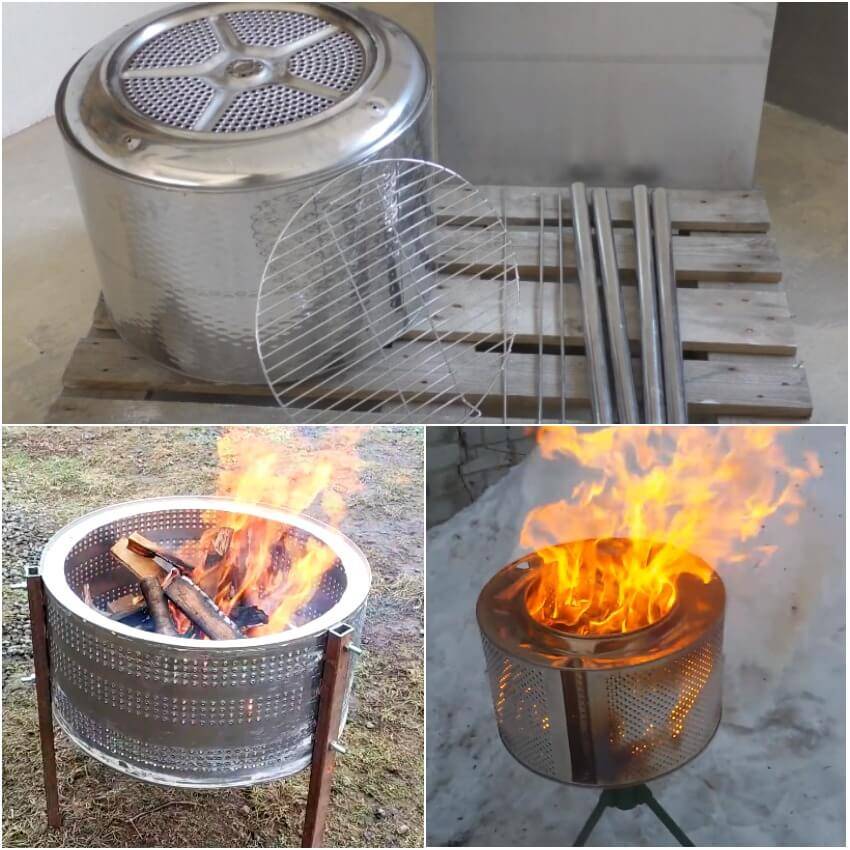

Вариант из бачка с вертикальной загрузкой

Из двух половинок можно сделать пару отдельных шашлычниц-близнецов, одну из которых презентовать соседу.

Полезное видео

Как сделать барбекюшницу из бачка электросушилки

Из этой статьи вы узнали как сделать мангал из барабана стиральной машины своими руками не только для приготовления любимого блюда. В ночной темноте он навеет романтику, принесет эстетическое наслаждение от загадочно светящихся огненных точек.

Мясо, огонь, романтика

Деревянная

Как и следует из названия, такая медогонка изготавливается полностью из дерева, исключая подшипники, ось и шкивы. Медогнка выглядит как барабан из дерева о восьми гранях. Ротор с рамами вращается внутри этой конструкции. Размещается устройство на ножках, что позволяет подставить под кран ведро для меда. Изготавливать такую медогонку можно из любой древесины, главное, чтоб она была сухая и не содержала смолы. Как она выглядит, можно посмотреть на фото.

Преимущества

Медогонка получается очень легкой, просто разбирается и моется. Процесс откачки меда происходит быстро, сот обрабатывается сразу с двух сторон.

Особенности использования

Если у вас на участке только один улей, то вам достаточно отломать соты из рамки. Но когда пчеловодство не просто хобби, то без медогонки не обойтись. Особенно популярны конструкции, которые используют центробежную силу для работы. В середину центрифуги помещается кассетный барабан, размер которого должен соответствовать рамкам. При вращении конструкции мёд вытекает из сот, его потом легко собирать.

Начинающие пчеловоды не считают покупку такого устройства верным решением, стоимость слишком высока. И тогда они задаются вопросом, как сделать медогонку своими руками? Что же касается предприятий, которые занимаются продажей мёда в больших масштабах, то они отдают предпочтение профессиональным решениям.

Чтобы понять какого размера должна быть медогонка, нужно исходить из рамок в улье. Оптимальный диаметр — 65 см.

Материалы

Самое важное решение, перед созданием аппарата, это выбрать материал. Построить медогонку своими руками из стиральной машинки или пластиковой бочки? Подбор материала очень важен, ведь он должен спокойно переносить воздействие кислот и быть пригодным для использования в пищевой промышленности

Исходя из этого, есть несколько вариантов самодельного аппарата:

  • Дерево — повсеместно применялось для изготовления медогонок. Достаточно было подобрать бочку нужного размера, специально сколачивать её не нужно. Для того, чтобы значительно облегчить аппарат, можно использовать фанеру. Конструкция собирается при помощи гвоздей или клея. Сейчас деревянные медогонки используются довольно редко.
  • Алюминий — довольно хороший вариант. Аппарат получается прочным и лёгким. Для его изготовления берут большую кастрюлю или бочку, старая стиральная машинна тоже подойдёт.
  • Нержавейка — самый практичный вариант и очень популярный среди пчеловодов. Конструкция, изготовленная из этого материала, прослужить долгое время. Мёд легко соскальзывает с нержавейки, что значительно облегчит его сбор. Встречаются стиральные машинки, изготовленные из этого материала. В магазине без проблем можно приобрести лист нержавейки нужного размера и сделать барабан самому.
  • Пластик — один из самых дешёвых вариантов. Достаточно использовать пищевые бочки. Они изготавливаются из очень прочного и качественного материала. Стоимость таких бочек довольно низкая, что позволяет значительно удешевить конструкцию. Самодельный аппарат из пластика, это хороший выбор для человека, только начавшего заниматься пчеловодством.

Особенности эксплуатации

Перед использованием все детали медогонки нужно промыть и посушить. Далее в кассеты вставляют рамы с распечатанными сотами и запускают их движение, предварительно подставив под сливное отверстие ёмкость для сбора продукции. Основное требование при эксплуатации медогонки — качественное закрепление бака. Это позволяет не только облегчить процесс откачки мёда, но и сохранить целостность деталей оборудования.

При установке прибора можно использовать лапки крестовины подходящего размера. Правильность установки можно проверить при помощи уровня. Для противоположно расположенных кассет нужно подбирать рамки одинакового веса. По окончании всех манипуляций оборудование следует промыть под струёй тёплой воды (+40°С), затем просушить.

Металлические детали следует смазать машинным маслом после просушки, чтобы не допускать появления ржавчины. Медогонка — чрезвычайно важный предмет на пасеке. Прибор используется для откачки мёда. Его можно приобрести в магазине или же соорудить из подручных средств, затратив минимум финансовых вложений.

Изготовление

Медогонку электрическую, своими руками сделать довольно легко. При небольшой доработке, хорошо для этого подойдёт ненужная стиральная машина из нержавеющей стали. Она будет служит основой. Сверху корпус должен закрываться крышкой, а снизу необходимо отверстие, по которому будет стекать мёд. Для уравновешивания аппарата, на противоположную сторону крепится груз. Такая конструкция хорошо подойдёт начинающим пчеловодом, когда мёда ещё не слишком много. Используя различные кастрюли и ящики, можно подобрать необходимую ёмкость устройства. При самостоятельном изготовлении бака из нержавеющей стали, предпочтение следует отдать «белому», а не «черному» материалу. Ни в коем случае нельзя использовать оцинкованное железо, в местах непосредственного контакта с мёдом. Для уменьшения трения, подпятник рамкодержателя и втулки фиксаторы, необходимо изготавливать из бронзы. В некоторых конструкциях, для этих целей используют обычную сталь и при этом аппарат хорошо работает.

Для избежания дисбаланса, при работе рамкодержателя и ротора, нельзя устанавливать в устройство только один пакет. Но также нужно внимательно следить за уровнем мёда на дне, чтобы его не было слишком много. Для этого достаточно регулярно открывать заслонку для слива. Чтобы удобно было работать с медогонкой, её необходимо устанавливать на подставку, рядом с которой расположить стол, где распечатывают соты. Заблаговременно позаботьтесь о горячей воде, для нагревания ножей и ситечке, которым процеживают мёд.

Соты в рамках вращаются в медогонке до 80 оборотов в минуту. Для того, чтобы не поломать хрупкую конструкцию, сначала выкачиваю одну сторону и только потом другую.

Медогонка очень нужное устройство, для человека, занимающегося пчеловодством. В зависимости от потребностей, можно найти много самодельных чертежей. Вполне реально сделать радиальную медогонку с электроприводом своими руками.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
