Об автополиве своими руками: проектирование системы автоматического полива

Введение

В настоящее время системы автоматики всё больше мигрируют из промышленности в бытовую среду. Сейчас вряд ли можно кого-то удивить, рассказав про систему автоматического полива, увиденную на соседском участке, — такие системы появились на рынке уже не один год назад. Однако, в процентном соотношении еще не так много людей пользуются данным чудом техники. Причин много: возможно, это скептическое отношение ко всему новому или трудности с выбором конкретной системы. В любом случае, надеюсь, что данная статья поможет развеять все сомнения и  разобраться в таких системах.

Еще одним важным препятствием перед установкой автоматического полива, для тех кто живет в городе, является невозможность следить за процессом удалённо и при необходимости управлять им прямо из своей городской квартиры.

Конечно, для того чтобы сделать систему полностью автоматической, необходимо подвести силовое питание, оборудовать систему насосом,  управлять им для поддержания необходимого уровня воды в поливочном резервуаре и т.д. Из-за наличия опасных факторов (силовое питание, угроза протечки воды), пользователи просто боятся оставить систему без присмотра.  Но можно отбросить все переживания , если иметь возможность постоянного мониторинга состояния системы, оповещения при неисправностях и наличия защитной автоматики — всё это реализуемо, если подключить систему к Интернет. Кроме мониторинга состояния, подключение к сети позволит управлять системой

Это бывает важно когда, например, пошёл дождь и нужно отменить запланированный по расписанию полив, или менять длительность полива в зависимости от погоды

Конечно же, далеко не на каждой даче стоит роутер для доступа в сеть. В рассматриваемом ниже примере для подключения к Интернету используется GPRS модем, позволяющий «автополивалке» выходить в сеть точно так же, как это делает обычный мобильный телефон. При этом объём передаваемых данных достаточно мал — поэтому система будет работоспособна в даже местах с очень слабым сигналом.

Думаю вступительных слов уже достаточно, перейдём непосредственно к примеру.

Дождевальные системы

Устройства этого типа разбрызгивают воду над растениями, образуя искусственный дождик или мелкую водяную пыль — отсюда и название. Чаще всего такие «поливалки» устанавливают на участках с газонной травой.

Дождевальные установки разбрызгивают воду крупными каплями или образуют туман из микрокапель

Система состоит из подводящих труб (под землей) и устройств разбрызгивания воды, которые бывают выдвижными и невыдвижными.

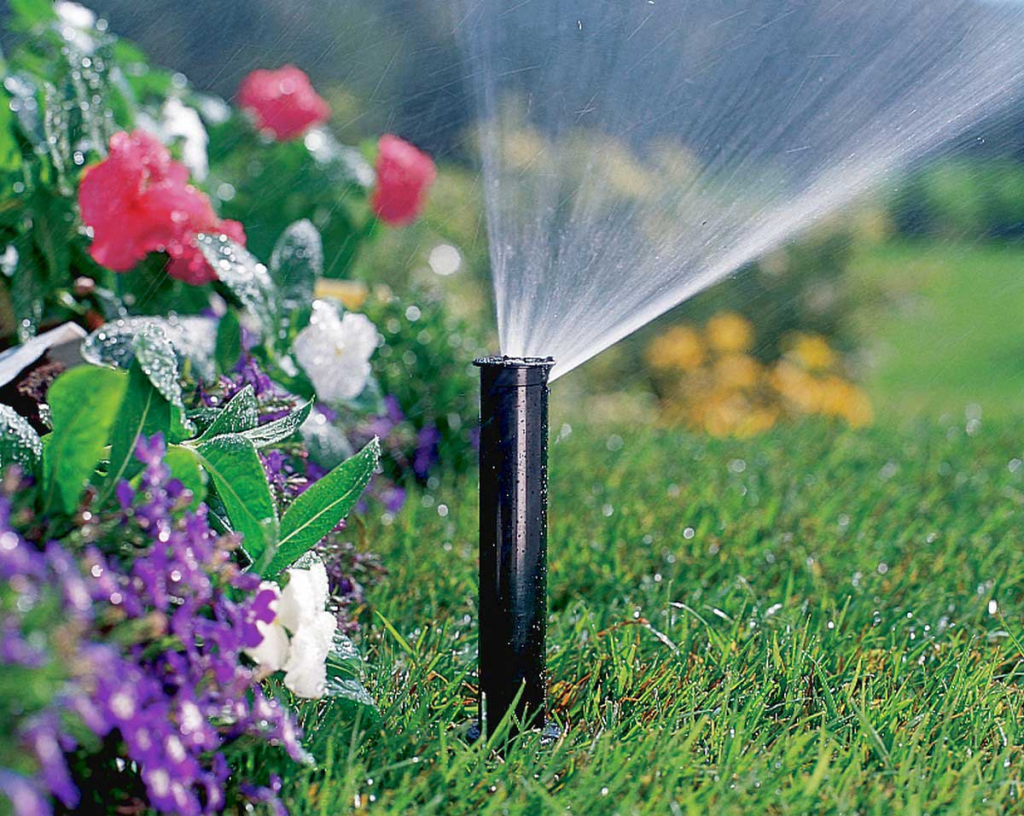

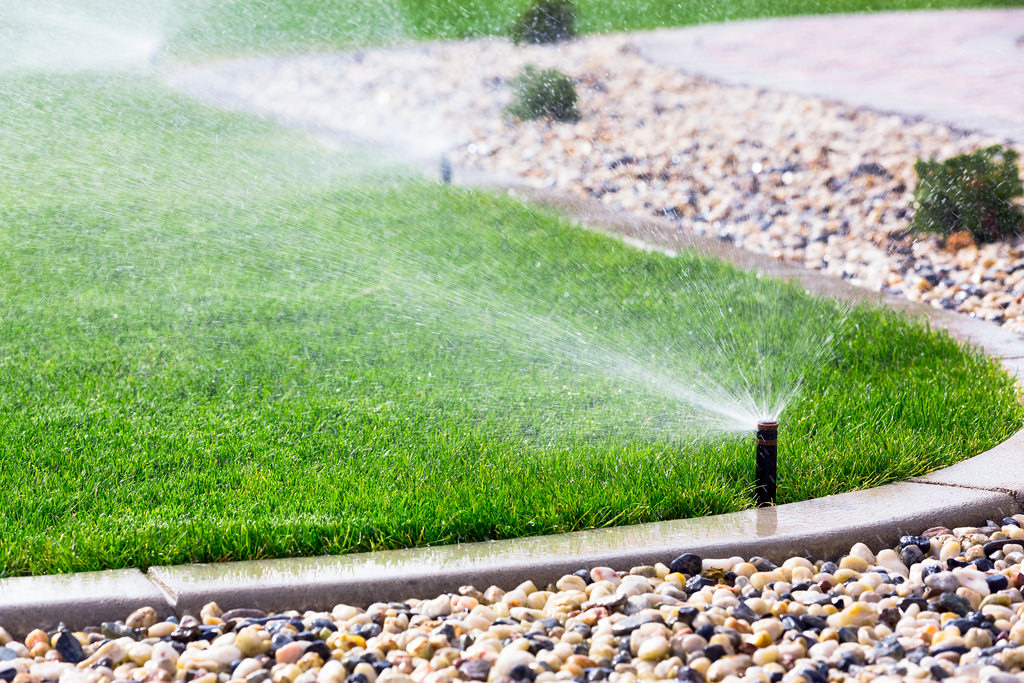

Выдвижные дождеватели, соответственно, выдвигаются из-под земли только во время работы и практически незаметны. Дальность полива у них небольшая – от 4 до 7 метров, но это можно компенсировать, увеличив количество устройств и грамотно распределив их по участку.

Среди выдвижных дождевателей есть веерные и роторные модели. Первые неподвижны и разбрызгивают воду в определенном секторе. Они просты в установке и долговечны, но дальность разбрызгивания воды у них невелика – от 3 до 6 метров.

Веерный дождеватель Hunter Pro Spray-04 выдвигается на 10 см

У роторных дождевателей головка с лопастями вращается и разбрызгивает воду под заданным углом. У нерегулируемых роторов струя воды описывает полный круг, у регулируемых сектор полива задается в диапазоне от 40° до 360°.

Регулируемый роторный дождеватель Rain Bird 5004 Plus-PC с функциией Rain Curtain формирует крупные капли воды и может работать при сильном ветре

У невыдвижных дождевальных установок мощность и дальность полива больше. Но тут надо определиться, импульсная, круговая, осциллирующая или контурная модель вам нужна. Например, в импульсных приборах вода порционно подается в форсунку, которая вращается по кругу или в пределах заданного сектора, а дальность полива составляет уже до 12 метров.

Секторно-круговой импульсный дождеватель Gardena 8136-20 настраивается на сектор в диапазоне от 25° до 360° и поливает до 490 м²

Круговые дождеватели аналогичны описанным выше роторным: у них вращается головка с соплами, что позволяет равномерно полить участок.

Круговой дождеватель Gardena 2062-20 разбрызгивает воду на 20 м

Осциллирующие или маятниковые дождеватели служат для полива прямоугольных участков. В их основе – трубка с отверстиями, которая качается вокруг своей оси под углом до 180°. Дальность такого дождевателя составляет от 6 до 20 метров. Еще его ставят на штатив для полива высоких растений.

Осциллирующий дождеватель Karcher OS 5.320 S при давлении 4 атм поливает участок площадью до 320 м²

Если у участка сложная форма, то решением будет контурный дождеватель, у которого можно запрограммировать контур полива. Хорошо, если не один: например, с его помощью и цветник перед домом, и газон сложной формы позади дома можно полить, просто переместив дождеватель и включив заданный контур.

У контурного дождевателя Gardena 8133-20 программируются два разных контура

Однако дождевальные установки не подходят для растений, которые любят корневой полив, и редко используются на грядках и в теплицах, так как сильная струя воды «выбивает» грунт (исключение – микрокапельные разбрызгиватели). В этих случаях лучше использовать системы капельного полива, подающие воду под корень растений.

Капельный полив своими руками

В настоящее время существует множество способов орошения- это всевозможные разбрызгиватели, дождеватели и т.д. Для реализации данного проекта был выбран капельный способ полива. Этот вид орошения отличается существенной экономией воды и не требует высокого давления жидкости в подающей магистрали. Можно установить поливочный резервуар на высоте 2-3 метра, и этого будет достаточно для создания необходимого давления в системе, даже если вода будет вытекать «самотёком».

Существует два основных вида капельного полива: капельная лента и точечные капельницы.

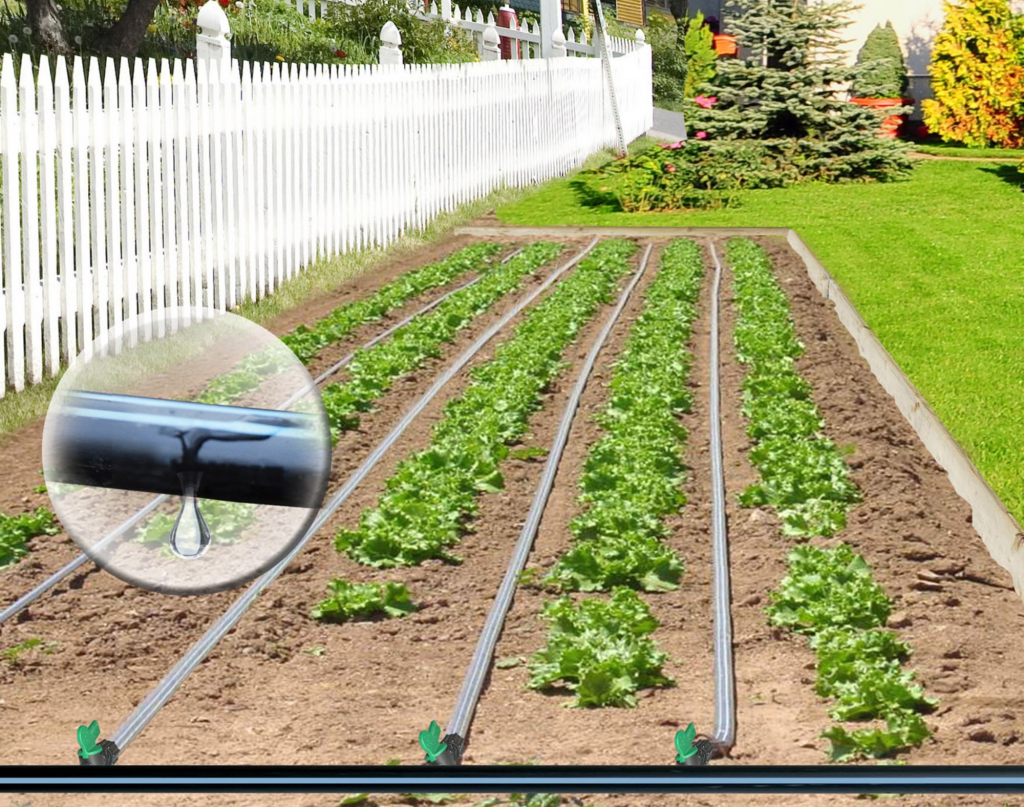

Капельная лента

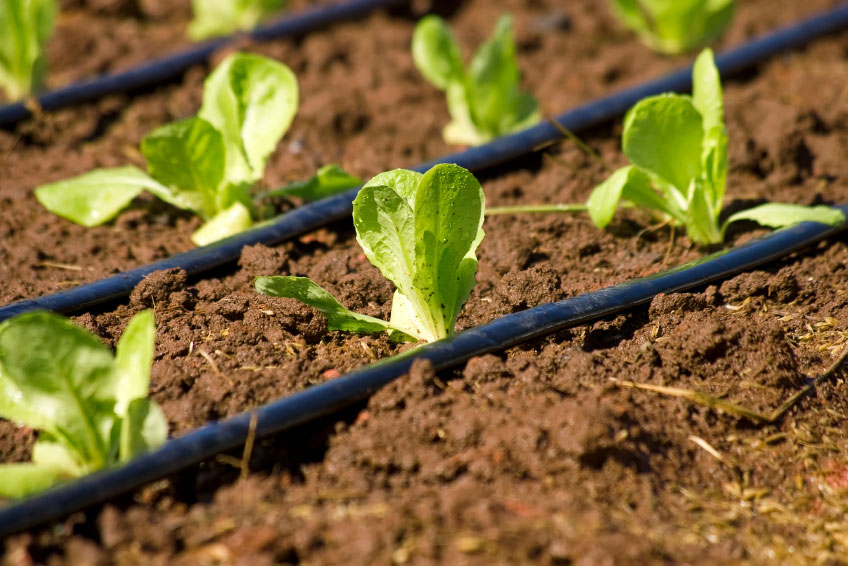

Представляет собой тонкостенную трубку со специальными устройствами — капельницами. Капельницы обеспечивают постепенное вытекание воды с определённым постоянным расходом (например 1,6 л/час).  Использовать капельную ленту удобно тогда, когда необходимо увлажнить определённую площадь почвы, растения на которой расположены достаточно кучно, рядами.

Присоединение капельной ленты к магистральной трубе

Такой способ хорошо подойдёт для полива грядок с луком, морковью, зеленью, рядов картошки и т.п.

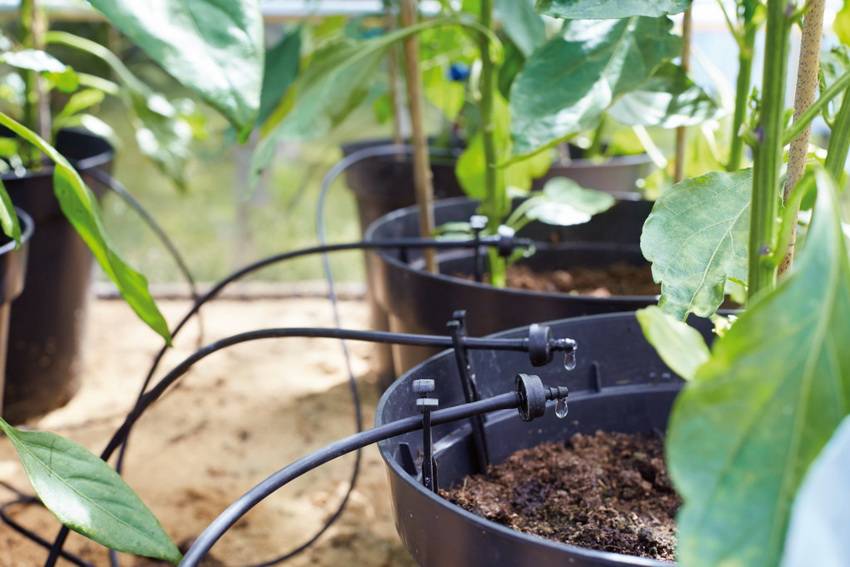

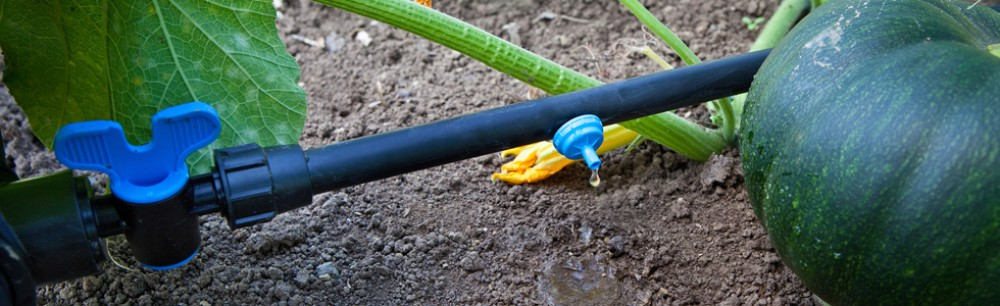

Точечные капельницы

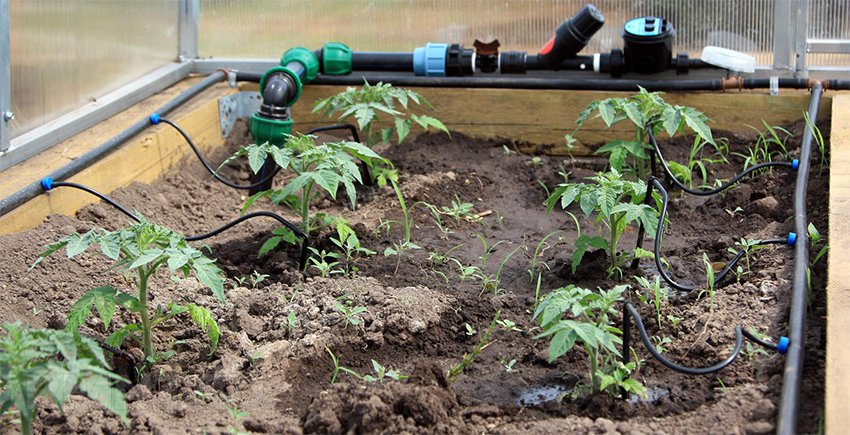

Система полива с точечными капельницами представляет собой магистральный шланг с отходящими от него «усиками» — тонкими трубочками, имеющими капельницы на конце. По своему принципу действия точечные капельницы похожи на капельницы, из которых состоит капельная лента — они так же дозируют воду, поступающую к корням растений.

Такой способ капельного полива хорош тогда, когда растения крупные, посажены на сравнительно большом расстоянии друг от друга и не обязательно рядами (например, томаты, клубника и т.п.).

В данном проекте мы использовали наборы капельного полива «Жук».

Принципиальная схема оросительной установки

Установить систему орошения огорода или дачного участка можно по схеме. Такой механизм имеет контур дождевого или капельного полива.

ФОТО: moezerno.ru Схема подключения автополива

Система функционирует очень просто – к источнику воды подключается забирающее устройство — шланг или насос. Рекомендуется выбирать магистральные трубопроводы с диаметром от 1 до 1,5 дюйма. Трубка, которая проводится к зоне полива растений на грядке должна быть небольшого диаметра.

ФОТО: items.s1.citilink.ru Специалисты рекомендуют устанавливать полную систему для качественной работы. Подразумевается дополнительное использование накопительного бака вместе с оросительным механизмом

Для орошения можно использовать обычную пластиковую или металлическую ёмкость тёмного цвета с большим объёмом жидкости. Чтобы не перелить растения, к ёмкости присоединяют поплавок, являющийся своего рода датчиком заполнения

Лучше всего ставить такой механизм в хорошо освещённом месте, под солнечными лучами, тогда вода будет ещё и нагретой, что важно для некоторых растений

ФОТО: ae01.alicdn.com Вариант создания капельного полива для рассады

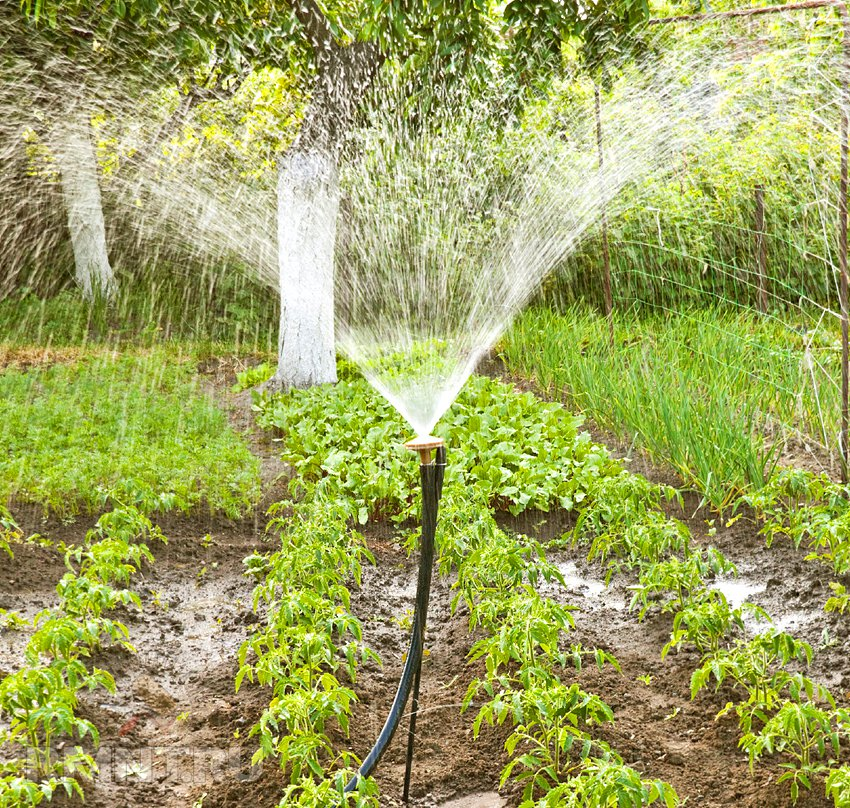

Для полива, имитирующего дождь, в огороде устанавливают динамические и статические распылители в форме роторов и вееров. Если необходимо обеспечить капельную подачу жидкости, используют специальные ленты.

Дополнительно в каждой системе полива устанавливаются специальные компьютеризованные датчики, которые отслеживают процесс открытия и закрытия клапанов для подачи воды. Владелец участка настраивает определённое расписание, и тогда, при наступлении заданного времени, клапаны открываются. Устанавливать программатор нужно в том месте, где уже стоит блок распределения жидкости. Происходит автоматическое нагнетание воды с помощью наноса. Когда давление падает, клапан сам открывается.

ФОТО: sam-stroitel.com Для предотвращения сбоев и неполадок устанавливают фильтры, что особенно важно для магистральных систем

Общие сведения об автоматическом поливе дачного участка

Преимущества системы

Перед тем, как начать изготавливать систему, не будет лишним узнать о том, какие именно есть преимущества автоматического полива, а также какая польза будет от этого садоводу.

  1. Самый большой плюс заключается в том, что у вас будет больше времени на свои дела. Теперь вам не нужно будет постоянно стоять со шлангом, или носить ведра туда-сюда. Растения можно будет поливать в автоматическом режиме и при этом все будет происходить без вашего участия.
  2. Вторым очевидным плюсом является экономия воды. Дело в том, что далеко не на каждом дачном участке есть в изобилии вода, так что для многих садоводов капельный полив станет настоящей находкой, решением извечной проблемы.
  3. Так как вода будет поступать постоянно, урожайность фруктов и овощей станет выше, да и сами растения станут намного лучше выглядеть.
  4. Вы можете сами выбирать время для полива, к примеру, по утрам и вечерам, или же наоборот, раз в день.

Недостатки системы полива (орошения)  участка

Естественно, что вам потребуется купить некоторые материалы и оборудование, а это повлечет за собой расходы. Но все дело в том, что когда система автоматического полива на даче делается своими руками, вы уже существенно сэкономите, чем если бы купили готовую систему. Есть три главных типа – капельный, дождевой и прикорневой полив. Каждый из них будет рассмотрен ниже более подробно.

Управление автоматическим поливом дачного участка

Наверняка вы согласитесь, что когда система полива полностью автоматизирована, ею в разы проще управлять. В отличие от ручного метода, компьютерный намного дороже, но он в разы быстрее окупится многолетним и удобным использованием, а также красивым видом участка и прекрасным урожаем. Чтобы установить управление автоматическим поливом участка на ПК, не требуются особые навыки и знания. На участках следует разместить датчики влажности, и как только земля будет становиться сухой, датчик будет давать сигнал ПК о том, что пришло время полива.

Вы можете обойтись без датчиков, тогда будет достаточно лишь выполнить настройку автоматической подачи воды через определенные временные промежутки, и огород будет полит с нужной для вас частотой.

Интересно, что некоторые современные модели и установки уже поддерживают управление через телефон и Интернет, т.е. вы можете находиться за десятки и сотни км от дачи, но взяв в руки телефон, запустить приложение и полить газон!

Проектирование автополива

На первом этапе работы определяются ключевые параметры, требования к функциональности. При разработке проекта необходимо учесть постройки, дорожки, места отдыха и другие объекты в зоне орошения. Для оптимизации стоимости и производительности нужно правильно подобрать диаметр трубы.

Для подбора трубы используйте таблицу:

Диаметр подающей трубы, мм Расход воды, л/мин. Расход воды, м3/час
20 15 0,9
25 30 1,8
32 50 3,0
40 80 4,8
50 120 7,2
63 190 11,4

При подборе трубы необходимо соблюдать правило: диаметр основной трубы не должен быть больше диаметра подающей трубы. Диаметр магистральной трубы должен быть больше остальных труб.

Автополив на даче: основные правила и принципы полива

Для эффективной работы системы полива нужно соблюдать некоторые базовые правила:

  • Независимо от степени автоматизации поливной системы, не стоит полностью дистанцироваться от данного процесса. Отсутствие в поливе рыхления делает данный процесс минимально эффективным, и на почвенной поверхности образуется корка, препятствующая проникновению влаги внутрь. Она обязательно должна быть разрыхлена, поскольку происходит насыщение почвы нужными веществами.
  • Для работы системы нежелательно использовать холодную воду. Лучше всего отдавать предпочтение отстоявшейся, нагретой на солнце воде. Это связано с тем, что холодное воздействие оказывает негативное влияние на корневую систему в целом.
  • Необходимо распределять растительные культуры по участку, чтобы появилась возможность разделения его на зоны в соответствии со степенью влажности: растения, любящие воду, помещаются с одной стороны, а те, которые склонны к росту в засушливом климате, – с другой. Это способствует простой организации системы полива.

1
7

  • Если поливные работы проводятся непосредственно из шланга, струя воды не должна направляться строго под корень, поскольку это может привести к серьезным повреждениям корневой системы и спровоцировать загнивание. Немаловажная роль достается и равномерности поливных работ, то есть вода должна впитываться в почву повсюду.
  • Когда есть необходимость задержания влаги в почве, можно покрывать ее в лунках соломой. В данном случае земля останется более влажной, поскольку будет создан барьер, предотвращающий моментальное испарение влажной среды.

Если принято решение купить автополив на дачу, необходимо грамотно подойти к его выбору и установке!

1
7

Фильтры и водяная емкость для организации автоматического полива

Любая система полива начинается с источника водоснабжения. В большинстве случаев при организации автоматизированной системы полива на даче своими руками используется металлическая или пластиковая емкость для воды разного объема. Напрямую подключение системы к централизованному водопроводу нежелательно, поскольку в нем может находиться слишком холодная вода, которая может нанести вред растениям. Наличие промежуточной емкости позволит воде прогреться до температуры воздуха. Кроме того, бак выступает как резервная емкость, которая пригодится в случае отключения воды.

Системы автоматического капельного полива удобны для рассады и цветов в горшках

Подача воды в бак должна осуществляться сверху, что даст возможность наполнить емкость доверху. Забор воды размешают в нижней ее точке, но не на самом дне, так как это будет способствовать попаданию в систему накопившегося мусора. А вот для возможной очистки емкости расположить кран, предназначенный для слива воды, следует именно в днище изделия.

Чтобы система прослужила долгие годы без существенных поломок, в ее начале следует смонтировать фильтр. Он защитит автополив от различного мелкого мусора, который зачастую находится в воде, что является губительным для системы. Фильтры могут быть сетчатыми, дисковыми и насыпными. Первый вариант предпочтителен для систем, у которых источник воды – водомерная емкость, располагающаяся на определенной высоте.

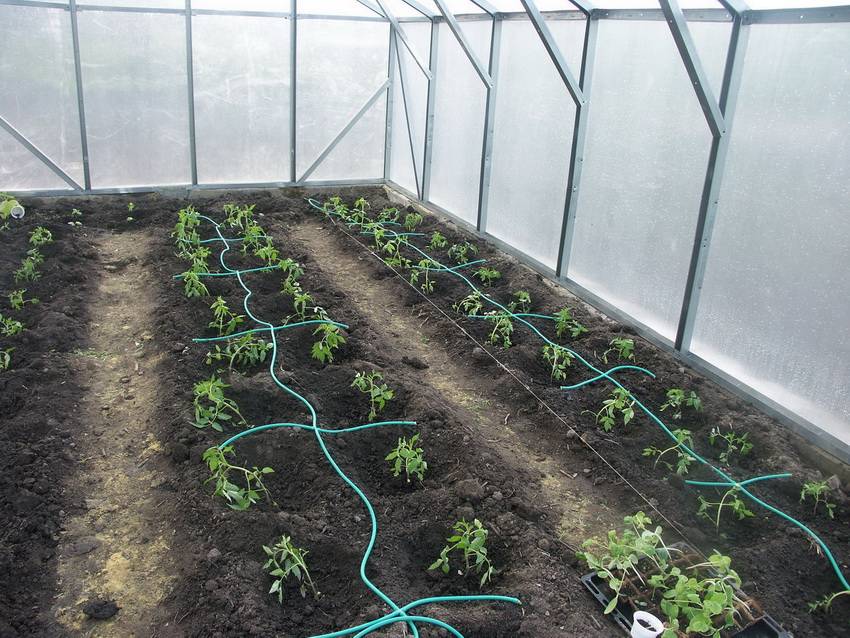

Использовать автоматический полив в теплицах — весьма эффективное решение

Последний тип используется для организации поливных систем для полей и больших по площади теплиц и огородов. Самыми лучшими эксплуатационными характеристиками обладает дисковый фильтр, однако он имеет наиболее высокую стоимость. Независимо от выбранного варианта, элемент необходимо сразу установить на магистраль, выходящую из накопительной водомерной емкости.

Выбор насосного агрегата для автополива

Если подача воды осуществляется не из централизованного водопровода, а из скважины или резервуара, систему следует укомплектовать насосом для автополива, рассчитанным на определенный расход. Устройство будет обеспечивать требуемое давление в трубах, что приведет в действие форсунки спринклеров.

Выбирая насосный агрегат, следует обращать внимание на такие параметры:

  • мощность, которая подбирается исходя из площади территории для орошения;
  • расход воды, необходимый для полива всех зеленых насаждений, с резервным запасом по мощности;
  • вероятность автоматического управления;
  • стойкость механических элементов агрегата к воздействию химических соединений в виде удобрений, что будут вводиться в воду по мере необходимости;
  • уровень создаваемой вибрации и шума;
  • наличие системы «плавного пуска»;
  • легкость установки и демонтажа.

Если забор воды осуществляется из водоема или емкости, то для обустройства системы автополива целесообразно купить насосный агрегат.

Для организации капельного полива самый подходящий вариант – центробежный насосный агрегат. Более надежным и дорогостоящим является лопастный тип, который может иметь вертикальное или горизонтальное расположение колеса. Такой насос используется при дождевании. В случае превышения расхода воды 2 л/с лучше установить поршневой центробежный агрегат.

Для больших территорий при создании автоматического дождевания рекомендуется отдать предпочтение осевому насосу. Для капельного полива большой площади целесообразно установить вихревой агрегат.

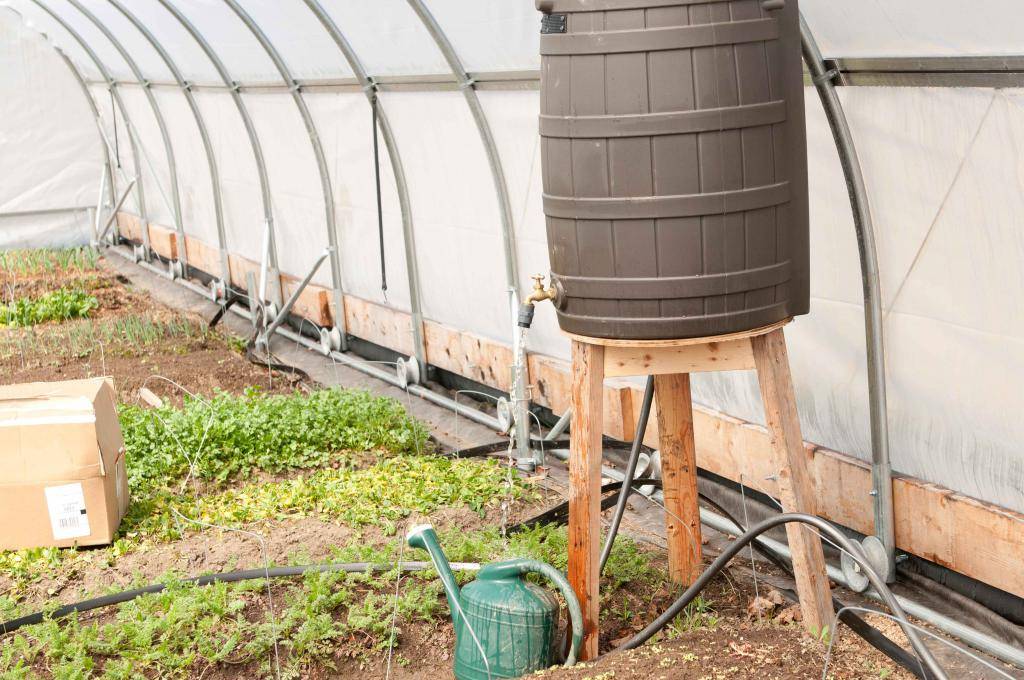

Бочка – экономвариант

Если дачный участок очень маленький, то устанавливать систему автополива своими руками нет необходимости. Это займет слишком много времени и сил, поэтому лучше найти более бюджетный вариант. Для автополива на даче можно использовать обычную бочку на 200-300 литров. Такая автоматизированная система будет гораздо дешевле и проще.

Первое, что нужно сделать – установить надежную подставку для резервуара. Опора должна быть на высоте 2 метров и выполнена из швеллера или профилированной трубы. Вертикальные стойки закрепляются в верхней, нижней и центральной частях. Столбы должны быть наклонены друг к другу, что позволит более надежно закрепить бочку на верхнем основании.

Опоры конструкции необходимо зарыть в землю на глубину 50-60 сантиметров. На дно можно установить подушки в виде щебня и песка и залить ее бетонным раствором. Подставка для бочки должна быть выставлена с помощью уровня и отвесов.

В качестве резервуара можно использовать любую бочку объемом от 200 литров и больше. Дно и стенки должны быть очищены от ржавчины и других загрязнений. В верхней части необходимо сделать отверстие для шланги, которая будет заполнять емкость водой. Еще одно отверстие можно сделать в нижней части для установки поливочного шланга. После чего бочка устанавливается на подставку и закрепляется при помощи болтов и хомутов.

Система полива для дачи своими руками

Когда план автополива на даче своими руками готов, вам необходимо перенести его на участок. Для реализации задачи понадобятся такие материалы и инструменты:

  • емкость большого объема (минимум 200 л) ‒ нужна, если нет водопровода;

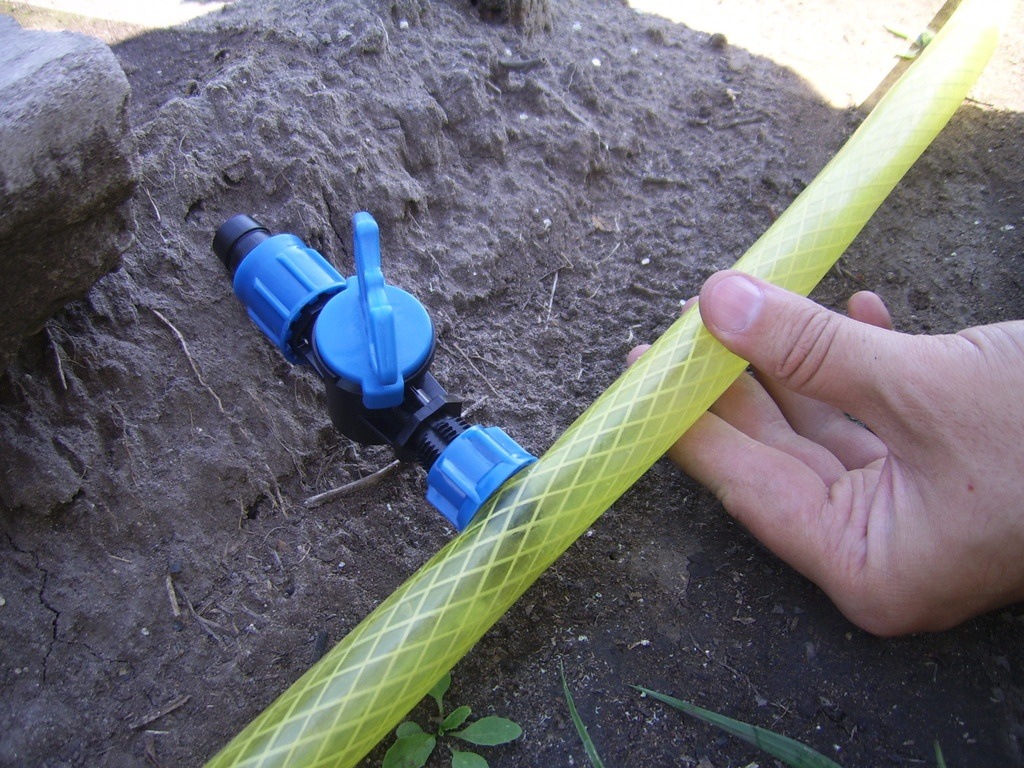

  • запорная арматура (краны, минимум 2 шт.), фильтры;
  • трубы – жесткие (для магистральных трубопроводов) и мягкие (для капельного орошения);
  • тройники;
  • капельные форсунки или капельный рукав;
  • дождеватели;
  • контроллер;
  • насос;
  • шланги, клапаны, датчики осадков;
  • инструменты: лопата (совковая и штыковая), рулетка, угольник, разводной ключ, отвертка, плоскогубцы, шуруповерт, разводной ключ.

Эти приспособления нужны для сложных инженерных работ. Основные этапы выглядят так (в зависимости от типа поливочной системы они видоизменяются):

  1. Выкапывание траншей под магистрали. Глубина – 40-60 см.
  2. Укладка труб, соединение их фитингами.
  3. Установка дождевателей (для дождевой поливочной системы);
  4. Подведение периферийных магистралей к основной.
  5. Крепление основной магистрали к патрубку наноса накопительного бака.
  6. Закапывание труб.

Система капельного полива своими руками

Вашему вниманию представлена простая схема из пластиковых бутылок. Капельный автополив на даче можно обустроить так:

  1. Возьмите много пластиковых бутылок емкостью 1,5-2 л. Для влаголюбивых растений потребуется тара большего объема.
  2. Гвоздем проделайте в стенках несколько отверстий на расстоянии 3 см от дна.
  3. Закопайте бутылки дном вниз между зелеными насаждениями на глубине 10-15 см.
  4. По мере необходимости доливайте воду через горлышко.

Как сделать капельный полив своими руками более высокого уровня? Вам, как минимум, будут нужны минимальные инженерные знания и навыки работы с инструментами. Если вы можете рассчитать рабочее давление, выкопать траншеи, проложить трубы под правильным углом наклона, соединить их, установить таймер, фильтры и т.д., то есть смысл браться за работу. В обратном случае лучше пригласить мастеров.

Дождевая система автополива на даче

Монтаж такой поливалки не особо сложный в реализации. Этапы работы:

  1. Поливной шланг замените разветвленной сетью трубопроводов, которая будет охватывать весь огород, приусадебный участок или теплицу.
  2. В конце каждого тупикового трубопровода установите распылители. Разные модели можно отыскать в хозяйственных отделах.
  3. Замените стандартный кран, который вам необходим для включения воды, автоматическим клапаном. Оборудуйте устройство таймером включения.

Внутрипочвенная система полива для дачи

  1. Выкопайте траншеи глубиной 20-30 см. Расстояние между ними – 40-90 см.
  2. В траншеи укладывайте пористые полиэтиленовые трубы, через которые будет сочиться вода.
  3. Под трубы укладывайте ленты. Они не дают воде уходить вглубь.
  4. Чтобы поливочная система работала автоматически, установите электромагнитный клапан/дренажный клапан/датчики осадков.

Выбор автополива

Автополив участка бывает трех видов: капельный, дождевальный и подземный. Отличаются они рабочим давлением и установочным оборудованием. На большой участок можно установить сразу несколько систем с учетом норм полива каждого насаждения.

Благодаря капельному поливу вода проникает глубоко под землю, доставляя необходимую влагу прямо в корневую систему. Солнечных ожогов бояться не стоит, потому как капли не попадают на листья. Такая система применима для орошения кустарников, огородных культур, посаженных в открытом грунте, и парников. Установка капельной системы подразумевает размещение водяных магистралей возле грядок.

Дождевальная система автополива своими руками создает эффект естественных осадков. Их можно использовать для полива цветников, газонов и клумб. Чтобы создать дождевой эффект, необходимо установить на участке несколько распылителей

Очень важно, чтобы радиус брызг воды перекрещивался с соседними распылителями. Таким образом, после обильного полива на участке не останется сухого места

Подземная система орошения имеет нечто общее с капельной. Перфорированные трубы проходят на глубине 25-30 сантиметров, и главная их цель – увлажнение корневой системы всех растений. Отверстия в трубках для воды должны быть с шагом в 30 сантиметров. Такая установка менее популярна, так как ее тяжело обслуживать.

Автополив на даче. Стандартные правила

Организовать систему автополива – это одно, а вот обслуживать ее – это совсем другое. Ниже представлены базовые правила, которые необходимо соблюдать при эксплуатации системы автополива своими руками:

  1. Через каждые две недели чистить водяные фильтры и при необходимости менять на новые.
  2. Поддерживать чистоту автополивочной системы.
  3. Регулярно проверять головки дождевателей. В случае загрязнений очищать отверстия с помощью тонкой иглы или мягкой кисточки.
  4. Почва, на которой располагается оборудование, должна находиться на установленном уровне. Если земля просела, необходимо подложить тонкие дощечки или присыпать щебнем.
  5. В начале зимы наземную систему автополива демонтировать и сложить на хранение в гараж или сарай.
  6. Перед демонтажом слить всю воду с труб и насосной станции.
  7. Датчики влажности хранить в теплом помещении.

Если соблюдать все вышеперечисленные правила, то система автополива своими руками прослужит долгое время.

Описание технологии

Первоначально системы автоматического полива использовались лишь на крупных фермерских хозяйствах, однако сегодня с совершенствованием технологии появились бытовые установки, которые отличаются простотой конструкции и предлагаются покупателям по доступным ценам. Под системами полива принято понимать технологический комплекс, обеспечивающий регулярное и равномерное орошение грядок водой. Это могут быть как относительно простые конструкции, которые оснащены лишь одним мощным насосом и электротаймером, так и полностью автоматизированные установки, за работу которых отвечают современные компьютеры.

Стандартная конструкция автополива будет включать следующие элементы:

  • Водяной насос.
  • Контроллер, управляющий работой оборудования.
  • Систему шлангов.
  • Краны и капельницы.

Даже простейшую систему, которая состоит из подающей помпы и управляющей автоматики, можно будет настроить таким образом, чтобы полив включался в строго определенное время, а зная производительность насосов, можно будет до литра рассчитать объем воды, которым орошаются грядки. Какого-либо последующего обслуживания такая система не потребует, а при необходимости садовод может внести соответствующие корректировки, в зависимости от погоды на дворе и состоянии растений на грядках.

Монтаж трубопровода — способы и особенности

В первую очередь следует определиться с прокладкой труб. Возможны два варианта:

  1. Поверхностная укладка. Подходит для сезонного использования. Систему полива можно полностью демонтировать и убрать на зимнее хранение, что даст возможность уберечь ее от лишних повреждений и перепадов температур.
  2. Подземный трубопровод. Используют на участках с постоянным проживанием. Трубы размещают на глубине не менее 30 см, чтобы обезопасить от повреждения лопатой или другой сельскохозяйственной техникой.

Заранее разрабатывается схема рытья траншей, по которой проводятся дальнейшие земляные работы. Если котлован приходится на газон, то рядом с ним расстилают пленку, на которую кладут выкопанную почву. Аккуратно с трех сторон на штык лопаты протыкают грунт и вынимают кусок земли вместе с травой на полиэтилен. После прокладки труб вынутый травяной кубик возвращают на место. Через неделю после полива газон восстанавливается.

Для разводки используют полимерные трубы, так как они легко монтируются, в них отсутствует высокое внутреннее сопротивление, не поддаются коррозии, имеют низкую теплопроводность, устойчивы к гидравлическим ударам и температурным перепадам.

Оптимальный вариант – полиэтиленовые трубы низкого давления. Они устойчивы к воздействию ультрафиолетовых лучей, гибкие, долговечные. Благодаря эластичности при замерзании жидкости они не лопаются. Монтируются с помощью компрессионных фитингов с резьбой, что повышает ремонтоспособность системы. Работоспособность установки с полипропиленовыми трубами восстановить сложно.

В основном протечки возникают в местах сочленения. Поэтому рекомендуется все соединения, разветвления трубопровода помещать в специальные приямки, образованные лючками. Это дает возможность знать их местонахождение и облегчает доступ.

Когда подземная часть скомпонована и уложена в землю на свои места, систему следует промыть. Это необходимо для того, чтобы удалить возможный мусор или другие ненужные частицы, которые помешают ее нормальной работе.

Следующий шаг – установка поливочных элементов: дождевателей и капельниц. Можно использовать готовые устройства, которые продаются в специализированных магазинах. Вместо капельных лент часто задействуют шланги, в которые монтируют капельницы на одинаковом расстоянии.

Контроллер, распределительный блок и насосная станция устанавливаются в места, которые определены для них на схеме. К ним нужно подвести воду и электричество.

Для консервирования системы автополива на зиму организовывают слив жидкости из нее в нижней точке. Для этого используют клапаны, предназначенные для сброса. Они срабатывают, когда давление опускается ниже положенных показателей. После этого вода уходит самотеком. При наличии нескольких контуров клапаны рекомендуется устанавливать на подающих магистралях. Если участок ровный и нижняя точка отсутствуют, уклон для слива делают искусственно, а в конце выкапывают колодец-приямок, куда будет сливаться вся жидкость.

Удалить влагу из поливочной установки можно с помощью сжатого воздуха, не снимая капельниц и оросителей. Накопительный бак также опорожняют, очищают фильтры, демонтируют насос и убирают в теплое помещение на зимнее хранение.

Оросительную систему порой целесообразно дополнительно оборудовать водяными розетками. Подключившись к ним, можно мыть автомобиль, поливать вручную участок и использовать для других нужд. Установка датчиков температуры и дождя позволяет сэкономить на расходе воды, так как они отключаются, если полив не нужен.

Выбор автополива

Автополив участка бывает трех видов: капельный, дождевальный и подземный. Отличаются они рабочим давлением и установочным оборудованием. На большой участок можно установить сразу несколько систем с учетом норм полива каждого насаждения.

Благодаря капельному поливу вода проникает глубоко под землю, доставляя необходимую влагу прямо в корневую систему. Солнечных ожогов бояться не стоит, потому как капли не попадают на листья. Такая система применима для орошения кустарников, огородных культур, посаженных в открытом грунте, и парников. Установка капельной системы подразумевает размещение водяных магистралей возле грядок.

Дождевальная система автополива своими руками создает эффект естественных осадков. Их можно использовать для полива цветников, газонов и клумб. Чтобы создать дождевой эффект, необходимо установить на участке несколько распылителей

Очень важно, чтобы радиус брызг воды перекрещивался с соседними распылителями. Таким образом, после обильного полива на участке не останется сухого места

Подземная система орошения имеет нечто общее с капельной. Перфорированные трубы проходят на глубине 25-30 сантиметров, и главная их цель – увлажнение корневой системы всех растений. Отверстия в трубках для воды должны быть с шагом в 30 сантиметров. Такая установка менее популярна, так как ее тяжело обслуживать.

Особенности

При организации системы управления поливом необходимо учитывать возможности источника воды и насоса. Для создания магистрали используют разводящий трубопровод, обеспечивающий равномерный полив, насос, позволяющий транспортировать воду, регулирующий котроллер. Общую конструкцию дополняют оросители, датчики, электромагнитные клапаны.

С помощью пульта управления в виде миниатюрного компьютера происходит автоматическое включение, выключение орошения, по заранее заданной программе. Перед установкой необходимо создать грамотный проект, который поможет исключить неоправданные финансовые траты и позволит сделать корректные расчеты.

Планировка и проектирование системы автоматического полива

До того как будет построена система автополива на даче необходимо продумать места для рекультивации растительно-плодородного слоя.

Вся работа будет состоять из нескольких этапов:

  1. Подготовительный.
  2. Выбор контроллера.
  3. Выбор насосного агрегата.
  4. Выбор трубопроводов.
  5. Прокладка магистральных и отводящих труб.

Подготовительная стадия

Перед тем как сделать автополив, надлежит набросать предварительный проект с детальным планом участка.

Особо важно для мест полива подробно указать зоны перекрытия соседних поливочных устройств. Непролитых участков быть не должно

  • сначала отмечаются места установки дождевателей с наибольшим радиусом действия. Так будет задействована основная часть сада;
  • в наиболее узких местах намечаются места для форсунок с меньшим радиусом орошения;
  • в местах, где провести систему нет возможности, можно разместить капельную поливную линию.

План участка делается в масштабе. Размечаются зоны полива.

Если планируется монтаж систем автоматического полива, на плане отмечаются:

  1. Места дождевателей и радиус их действия.
  2. Трассы магистральных трубопроводов.
  3. Границы капельного полива.
  4. Зоны полива дождевальных установок.
  5. Места установки накопительной емкости.
  6. Точка размещения контроллера управления поливом.
  7. Места постоянных и временных строений.
  8. Расположение садовых дорожек.
  9. Места грядок, зеленых насаждений.
  10. Расположение источника воды.
  11. Место установки насоса.

Для капельных систем расстояние между рядами не должно превышать 40 см. Если расстояние больше, организовывается еще одна капельная линия.

Отталкиваясь от плана территории, можно составить предварительный расчет потребности материалов и их стоимости. Но для этого необходимо выбрать схему полива участка.

Плюсы и минусы

Каждый, кто установил на своем дачном участке автополив своими руками, по достоинству оценил все положительные моменты такой системы. А именно:

  1. Возможность установить таймер полива для орошения участка в определенное время.
  2. Автономный режим работы.
  3. Минимальный расход воды.
  4. Удобность в использовании.
  5. Индивидуальный подход для каждого растения.

Помимо этого, капельная и подземная являются лучшими оросительными системами: листья не сгорают, когда на них попадают капли воды, корневая система находится в постоянной влаге и не образуется корка на верхних слоях почвы, которая препятствует кислороду добраться до корней растения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
