О дровоколах: самодельных, бензиновых, ручных, электрических и редукторных

Надежные производители дровоколов

Определяющим критерием для выбора инструмента является репутация и надежность изготовителя. Рассмотрим несколько известных производителей, заслуживших доверие на российском рынке.

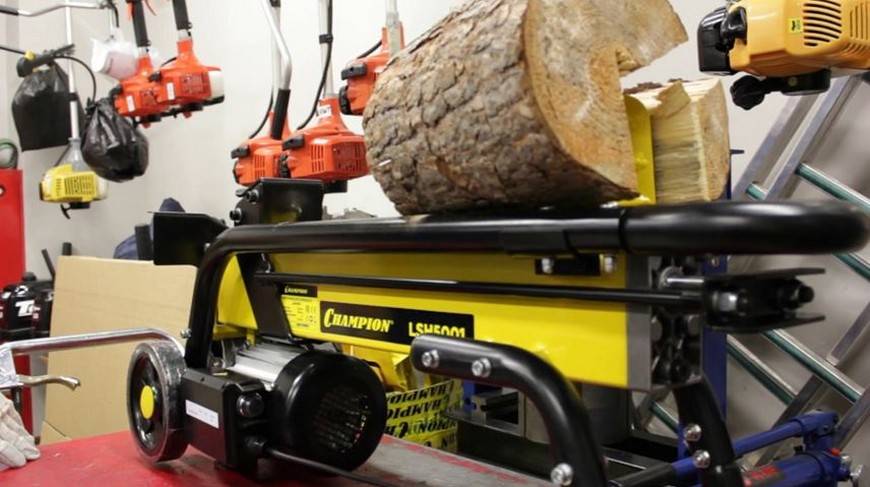

Champion — один из самых популярных брендов переносного садового и силового оборудования. Фирма предлагает широкое разнообразие, регулярное обновление моделей, выгодное соотношение цена — качество. Благодаря этому, инструменты компании пользуются большим спросом. А для России разработано оборудование, соответствующее климату страны.

Patriot — бренд, который выпускает электроинструменты, силовую и садовую технику. Права на бренд для продажи оборудования в России были выкуплены в 1999 году. К преимуществам Patriot можно отнести надежные двигатели техники, экономичное потребление топлива и энергии. Patriot — это производитель, который заботится о том, чтобы у клиента были только качественные комплектующие на замену.

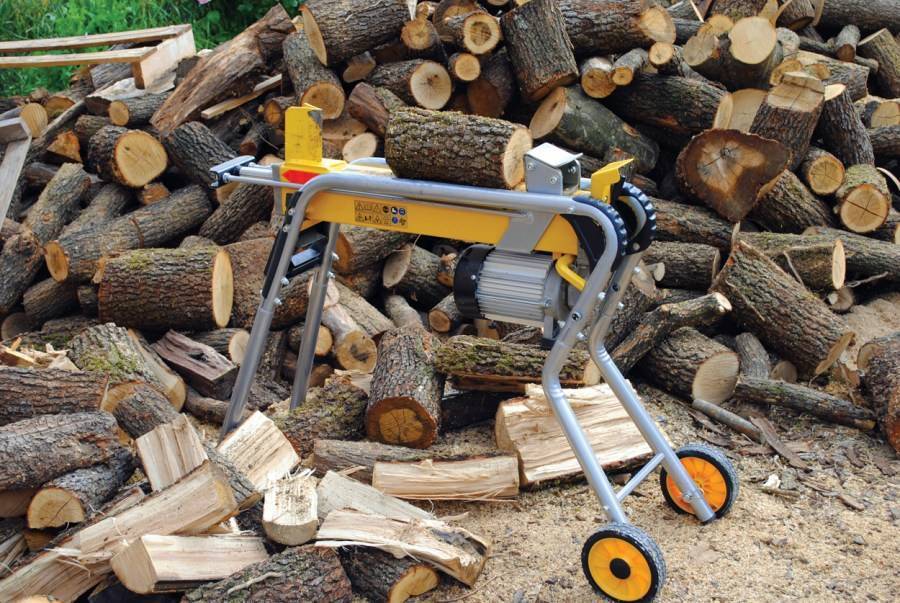

Al-Ko — немецкая торговая марка техники и оборудования для дачи и сада. Компания была основана в 1931 году Алоисом Кобером как небольшая мастерская. Сегодня это крупная компания, которая насчитывает в общей сложности 45 представительств по всему миру, 4000 сотрудников и является одним из ведущих производителей в разных областях. Предприятие постоянно повышает качество и дополняет функциональность в сочетании с современным дизайном, удобством и надежностью.

Kolundrov — отечественная компания, специализирующаяся на производстве дровоколов, печей и аксессуаров для разведения очага. Компания появилась на рынке в 2016 году и выпустила более 15 000 изделий.

Greenween — молодая российская фирма, основанная в 2015 году. Производитель товаров для дачи и сада.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

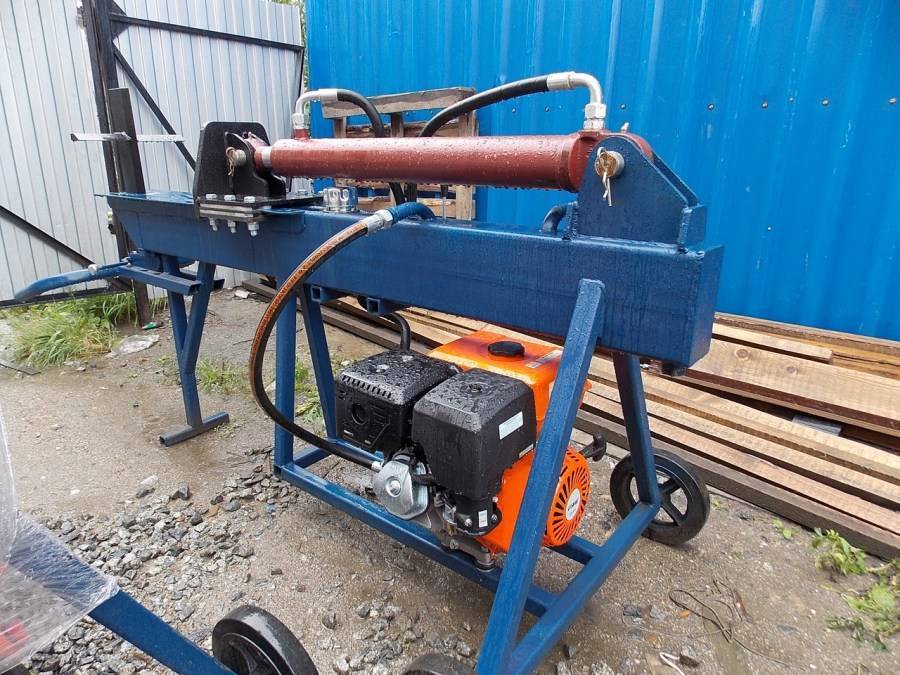

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.


Винтовой конус дровокола


Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.


Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.


Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.


Схема демонстрирует почему поленья нельзя подавать горизонтально.

Как пользоваться дровоколом

Бытовым дровоколом достаточно просто пользоваться, в особенности это касается небольших мобильных конструкций, которые так необходимы на дачах и частных домах. Для того, чтобы расколоть полено и получить дрова, нужно поместить расколки в желоб. Гидравлический поршень нажимает на полено и подталкивает его к ножу благодаря этому нож раскалывает полено на дрова. При этом дрова остаются на специальном лотке, их необходимо убрать, или же они сталкиваются следующими расколотыми дровами. В случае непредвиденной ситуации, имеется аварийная кнопка и агрегат легко можно остановить.

Ознакомившись с данной информацией, вывод один — лучшего помощника на даче, в частном доме, а также на производстве и т. д., чем дровокол для распилки дров не найти. Это очень удобный и выгодный вариант, практичная и долговечная конструкция, которая значительно экономить затраты и силы, и за быстрое время принесет ожидаемый результат.

Основные разновидности

Рассмотрим, чем отличаются одни виды дровоколов от других.

В зависимости от предназначения и объемов работы дровоколы подразделяются на 2 основных категории:

  • профессиональные — крупногабаритные и сложные по конструкции и использованию, способные раскалывать древесину различных, в том числе и твердых сортов деревьев; стоят они достаточно дорого — от 150 тыс. руб. и выше.
  • бытовые — несложные по конструкции, имеют небольшую мощность и низкую производительность, имеющие возможность обрабатывать, преимущественно, мягкие сорта древесины; цена на них значительно ниже и колеблется от 5 (механические) до 40 тыс. руб. и более (зависит от модели и комплектации).

По способу установки и возможности перемещения дровоколы подразделяются на:

  • стационарные — массивные, которые трудно передвигать, используются главным образом на крупномасштабном производстве;
  • мобильные — можно перемещать с одного участка на другой, в место для его хранения, предназначены, преимущественно, для бытовых нужд с небольшим объемом производства.

По способу расположения/закладки бревна выделяют следующие модели дровоколов:

  • вертикальные — где бревно/чурка вставляется неподвижно вертикально и на него сверху опускается нож/колун;
  • горизонтальные — в которых бревно/полено укладывается в специальный желоб и толкается в направлении стационарно расположенного ножа или, наоборот, бревно толкается к ножу (с упором);
  • смешанного типа — в таких моделях бревно или чурбак можно закладывать и сверху и сбоку.

В зависимости от используемого механизма и формы раскалывающего инструмента различают станок-дровокол:

  • механический — агрегат преимущественно вертикальной модели, рычагового типа (напоминает «колодезный журавль») или с пружинным механизмом, в котором раскалывающий резец/колун вручную опускается на полено;
  • реечный — имеют рейку со специальным наконечником, «ударяющую» в полено;
  • винтовой — в качестве раскалывающего древесину/полено инструмента выступает нож конусообразной формы — гладкий или винтовой, напоминающий штопор («морковка»), который «вкручивается» в отрезок бревна по принципу «самореза» и приводит к его расщеплению на отдельные чурки;
  • гидравлический — в основе конструкции лежит гидравлический цилиндр, который с помощью сжатой энергии обеспечивает движение или ножа/колуна к бревну, или бревна к колуну (в зависимости от модели).

В зависимости от типа энергии, приводящей механизм дровокола в движение, различают такие дровокольные станки, как:

  • бензиновые — работают на бензине или другом горючем топливе (могут использоваться на неэлектрофицированных площадях);
  • с электродвигателем — для их работы используется электрический ток;
  • с тракторной тягой — они подключаются к двигателю трактора (оптимальны для использования в сельской местности).

Полезно знать! В отличие от механических, такие дровоколы являются более мощными и позволяют без особых усилий в короткий промежуток времени наколоть большое количество кубометров дров. Причем сила удара колуна в бытовых дровоколах составляет минимум 5−10 тонн, а применяемых на производстве — от 10 до 30 тонн. Это приводит к тому, что промышленные станки могут «справиться» с отрезками бревен диаметром до 70 см и длиной около 120 см любых видов и сортов древесины, в то время как предназначенные для бытового использования способны расколоть бревна только около 30 см в диаметре и 50 см в длину.

Техническое оснащение и особенности бензопил AL-KO

Бензопилы AL-KO являются сбалансированными и достаточно надежными. Они обладают хорошей производительностью и рабочим ресурсом. Качество производства отвечает всем требованиям к бензомоторной технике. Проходят обязательную сертификацию и тестирование.

Их оснащение можно назвать стандартным для современного бензинового цепного инструмента. В качестве силовой установки применяются 2-хтактные двигатели, которые хорошо показывают себя при работе на оптимальных нагрузках, обладают достаточными функциональными показателями в любых условиях пиления. В зависимости от назначения, двигатели обладают различными показателями мощности.

Для работы в условиях низких температур применяется система автоматического подогрева карбюратора. Также отличительными особенностями бензопил AL-KO является применение быстросъемных фильтров. Таким образом, облегчен уход за пилой и соответственно поддерживается необходимая защита от пыли и мусора, что положительно сказывается на сроке эксплуатации.

Бензопилы оборудованы оригинальной шиной известного производителя Oregon. Ориентируясь на отзывы покупателей серьезных замечаний к их работе нет. В качестве пильной цепи также используется продукция компании Oregon.

Основываясь на отзывах, и на проведенных тестах производитель позаботился о комфорте пользователя. Бензопилы AL-KO грамотно сбалансированы и обладают достаточными эргономичными свойствами.

Конусные дровоколы: устройство и изготовление своими руками

Помахав топором над огромной кучей дров, невольно задумаешься над тем, как облегчить этот каторжный труд.

Бензопила здесь не помощница, поскольку она предназначена для поперечной распиловки древесины. Только в безвыходной ситуации с ее помощью можно распустить доску или брус. Толстый клин и тяжелый молот помогут расколоть особо твердое и толстое полено, но работу эту нельзя назвать производительной.

Совместить высокую скорость колки дров с минимальными физическими усилиями поможет винтовой колун для дров – простое и надежное приспособление. Его принцип работы основан на гениально простом совмещении шурупа и клина.

Обычный шуруп легко вкручивается в древесину, но при этом способен лишь незначительно раздвинуть ее волокна. А вот когда на стальной конус нанесена двухзаходная упорная резьба, то достигается нужный результат.

Совет специалиста! Важно обратить внимание именно на тип резьбы : необходима именно упорная двухзаходная, если применить однозаходную,то придется с силой насаживать чурбак на конус-морковку. Спрашивайте у продавцов двухзаходную упорную резьбу. Иначе при использовании однозаходной резьбы придется с большим усилием насаживать чурбаки на винтовой конус!

Иначе при использовании однозаходной резьбы придется с большим усилием насаживать чурбаки на винтовой конус!

Только двухзаходный конус легко вкручивается в полено, за счет своей клинообразной формы и упорной резьбы раскалывает его на две части.

Существует две основные конструктивные схемы конусных дровоколов. В первой винтовой конус устанавливается непосредственно на вал тихоходного электродвигателя мощностью 3-5 кВт (число оборотов не более 500).

Собираем винтовой и гидравлический аппарат

Сильно упростить конструкцию колуна поможет подходящий двигатель с числом оборотов 500 об/мин мощностью 1.5—2 кВт. Такой электромотор стыкуется с конусом напрямую, ставить ременную передачу не придется. Если агрегат с данными характеристиками найти не удалось, готовьте следующий комплект материалов:

  • 2 одноручьевых шкива расчетного диаметра, уменьшающие частоту вращения вала до 500 об/мин;
  • ремень клиновидный;
  • подшипниковые блоки и ведомый вал;
  • винтовой раскалывающий конус, сделанный согласно чертежу;
  • профильные трубы или другой прокат для изготовления стола;
  • плита крепления электромотора из листа толщиной 8—10 мм;
  • металл 2—3 мм на столешницу;
  • крепежные болты с гайками.

Из металлических профилей надобно сварить стол, сверху закрепить лист металла. Мотор крепится на плите под столешницей, вторичный вал с конусом – наверху. Шкивы ставятся на шпонки либо фиксируются стопорными винтами. При подключении кабеля электропитания побеспокойтесь о заземлении агрегата.

Важный момент. При колке дров винтовым устройством надо правильно придвигать колодку к инструменту – строго в вертикальном положении. Если уложить ее набок, одно полено застрянет между конусом и столешницей.


На стационарной версии масляная станция располагается отдельно

Сборка гидравлического колуна отличается монтажом оборудования. Вместо электродвигателя и «морковки» нужно установить лезвие, пластину–толкатель и рабочий цилиндр. Заметьте, остальные комплектующие можно разместить отдельно, подведя к цилиндру рукава высокого давления от насоса гидростанции.

Очень подробно и доходчиво процесс изготовления гидравлического агрегата показан в видеосюжете:

Пошаговая инструкция по сборке

После составления чертежа будущей конструкции и подготовки необходимых узлов и материалов, можно приступать к сборке механического колуна. Лучше всего воспользоваться готовой инструкцией и выполнять работу в чётком соответствии с планом.

  1. При помощи угловой шлифмашины раскраивают металлические уголки и профильные трубы на отрезки, необходимые для изготовления станины.
  2. Из металлического листа толщиной 4 – 5 мм вырезают прямоугольное перекрытие крышки стола и нижнюю полку.
  3. Используя сварочный аппарат, соединяют детали верхней и нижней рамы, после чего к ним приваривают ножки.
  4. В мобильной версии к станине приваривают оси, на которые устанавливают колёса.
  5. Монтируют столешницу и полку.
  6. Собирают опорную раму электродвигателя и крепят её к станине.
  7. Монтируют электродвигатель, устанавливают на его валу ведущий шкив.
  8. Собирают узел рабочего вала конуса, для чего подшипники запрессовывают в корпуса. После этого монтируют вал и устанавливают шкивы. Узел в сборе крепят к станине болтами с гайками, предварительно просверлив отверстия в столешнице. После сборки главный вал должен легко вращаться. Шкивы можно устанавливать на шпоночное соединение или крепить боковыми винтами, предварительно сделав на валу углубления.
  9. Устанавливают ремни и проверяют прямолинейность их траектории. При необходимости вал с опорами сдвигают, просверлив по паре дополнительных отверстий. При вращении не должно быть радиальных и осевых биений, иначе ремни будут постоянно слетать и быстро изнашиваться.
  10. Посредством шпоночного соединения на ведущий вал устанавливают винтовой конус, после чего крепят его винтами. Во время работы конус может застрять в древесине так, что извлечь его можно будет только обратным вращением. Поскольку реверс в данной конструкции организовать проблематично, то придётся проворачивать клин при помощи газового ключа. Избежать его проскальзывания можно, сделав лыски на выступающей части вала.
  11. Устанавливают рассекатель.
  12. Выполняют электрические подключения — монтируют магнитный пускатель, УЗО, проводку.
  13. Запускают станок и проверяют его в действии.

После проведения испытаний все части дровокола очищают от ржавчины, обрабатывают преобразователем ржавчины, грунтуют и красят.

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Механический дровокол на пружине.

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный механизм немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у него большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого механизма основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола. Важные моменты.

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила
удара данного колуна зависит от массы его подвижной части. Чем больше масса
колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых
металлических частей, например приварить два куска рельсы. Главное, чтобы груз
был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина должна быть достаточно мощной, чтобы удерживать плечо механизма в горизонтальном положении. То есть здесь должен быть баланс между массой колуна с грузом и силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм. В сжатом состоянии, когда консоль находиться горизонтально, пружина будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Общий вид колуна.
Чертеж дровокола.
Общий вид каркаса.
Чертеж каркаса.
Чертеж колуна.
Консоль.
Кронштейн.

Дровоколы самодельные

Чаще всего используются для бытовых нужд при подготовке к отопительному сезону. Причем уровень инженерной мысли сельского работника может подвигнуть на создание бытового и профессионального оборудования.

В этом случае, с бытовым все ясно, но профессиональный станок может работать в линию. Проще говоря, еще иметь функцию подачи, торцовки, выгрузки.

Все желающие самостоятельно создавать аналогичные установки для облегчения труда могут ознакомиться в сети с чертежами, схемами и видео-инструкциями. Примером хорошего гидравлического дровокола, собранного своими руками, послужит данное видео:

Виды ручных дровоколов

Самыми популярными являются ручные дровоколы (их также называют кинетическими), работающие за счет простых физических принципов и не требующие специальных физических возможностей. Вот основные типы приспособлений:

лом-колун (полено, на которое устанавливается колун, колется при резком поступательном движении при помощи специального стержня-лома);

Дровокол-лом

пружинный (имеется рычаг силы, применяется способ утяжеленного рабочего элемента);

Пружинный ручной дровокол, сделанный своими руками

  • с ручным приводом (есть специальная тумба, на ней находится лезвие, ориентированное вверх. Полено ставится на лезвие и легко раскалывается надвое с помощью, например, кувалды);
  • реечный (присутствует специальная рейка с зазубринами, являющаяся толкающим элементом).

Самодельный реечный дровокол
Инструмент для колки дров с ножной педалью

Если вы часто топите дровами, то уже неоднократно сталкивались с проблемой их заготовки. Чтобы максимально упростить процесс, можете использовать ручные мини-дровоколы – такие как Greenween, «Стрела», Kolundrov. Подобные приспособления помогут быстро и качественно расколоть самые «сложные» поленья, а орудовать ими могут даже женщины (в том числе пожилые).

Удобно пользоваться такими вот мини-дровоколами
Пользоваться таким дровоколом смогут даже женщины

Greenween

Приспособление имеет базовую и многофункциональную модификации. Но устройство в обоих случаях идентично: на раме закреплено широкое лезвие, выполненное из высокопрочной стали. На краях лезвия наплавлены ребра – специальные жесткие пластины, разделяющие на части треснувшее полено.

Фото дровокола Greenween
Дровокол GreenWeen

Базовая модель отличается от многофункциональной диаметром чурок, которые можно колоть. С помощью второй версии приспособления можно справиться даже с самыми толстыми чурбанами. У нее есть специальная полукруглая пластина, в которую упирается свободный конец полена.

Основным преимуществом дровокола Greenween является его безопасность

Базовая же модификация оснащена сплошным металлическим кольцом, выступающим в роли боковой опоры. Внутренний диаметр кольца указывает, какова максимальная толщина чурок. Дровокол Greenween тщательно проработан и эргономичен, а потому работать с ним легко и не утомительно. Весит он 5,7 кг, его высота – всего 35 см. Многофункциональный вариант инструмента весит еще меньше – 4,8 кг.

У базовой модификации дровокола имеется сплошное металлическое кольцо

«Стрела»

Это ручной инструмент, что-то среднее между строительным ломом и топором-колуном. Вследствие этого может применяться для многих целей, а не только для колки дров. Например, для сбивания льда или наледи, для взрыхления замерзшей или плотной почвы во время строительства.

Ручной дровокол «Стрела»

Конструкция инструмента телескопическая, есть рабочий элемент (длинный стержень с ручкой) и ударный (остроконечный конус в нижней части). Ручки резиновые, поэтому инструмент не соскальзывает во время эксплуатации. Сам принцип работ прост: стержень поднимается и падает на полено, в результате чего то раскалывается.

Этот инструмент многофункциональный

С помощью «Стрелы» можно раскалывать очень тяжелые и толстые поленья. Работать с инструментом легко, он отлично справляется с деревом мягких пород. Что касается других преимуществ, то к таковым можно отнести:

  • небольшие размеры;
  • уменьшение прикладываемой физической силы во время работы;
  • универсальность (об этом мы рассказали выше).

«Стрела» может раскалывать самые тяжелые и толстые поленья
Дровокол имеет небольшие размеры

Но есть минусы, среди которых:

  • непривлекательный внешний вид;
  • нагрузка на поясницу (это никуда не девается);
  • высокий риск получить травму (клин может соскользнуть с чурки – как правило, малого диаметра, еще щепки или само полено могут отскочить);
  • появление мозолей (даже невзирая на то, что рукоятки резиновые).

При работе с дровоколом есть риск получить травму

Kolundrov

Это альтернатива «Стреле», но более безопасная в применении. Kolundrov имеет высокую производительность, выглядит вполне симпатично и безопасен в эксплуатации. Нижняя часть стабильна, она имеет отверстия для крепления, благодаря металлическому кольцу сверху щепки и раскалываемые поленья не отлетают в стороны, а значит, не могут поранить человека.

Ручной дровокол Kolundrov

С помощью заостренных ножей легко разбиваются даже сучковатые и влажные чурбаны.

Таблица. Среднерыночные цены на популярные ручные дровоколы в 2019-2020 гг.

Наименование дровоколаСредняя стоимость, руб.
Greenween5 650
«Стрела»1 690
Kolundrov5 800

Бить или давить?

Расщепление чураков считается опасным производственным процессом: вывернувшаяся из станка болванка способна расплющить человека, а отлетевшая щепа пронзить его насквозь. Совершенно исключить нештатные ситуации при колке дикой древесины невозможно – она в этом отношении материал далеко не полностью предсказуемый. Как следствие, кое-какие виды технической классификации устройств для расщепления сырой древесины нужно иметь в виду, чтобы сделать дровокол, достаточно безопасный в быту. А именно – ударного он действия или нажимного:

  • Механизированные расщепители ударного действия с промежуточным накопителем энергии – высокоэффективны, экономичны, почти полностью избавляют оператора от мускульных усилий, но конструктивно сложны и в работе наиболее опасны. Справляются с любыми чураками, в т.ч. с комлевыми кряжами вяза и лиственницы.

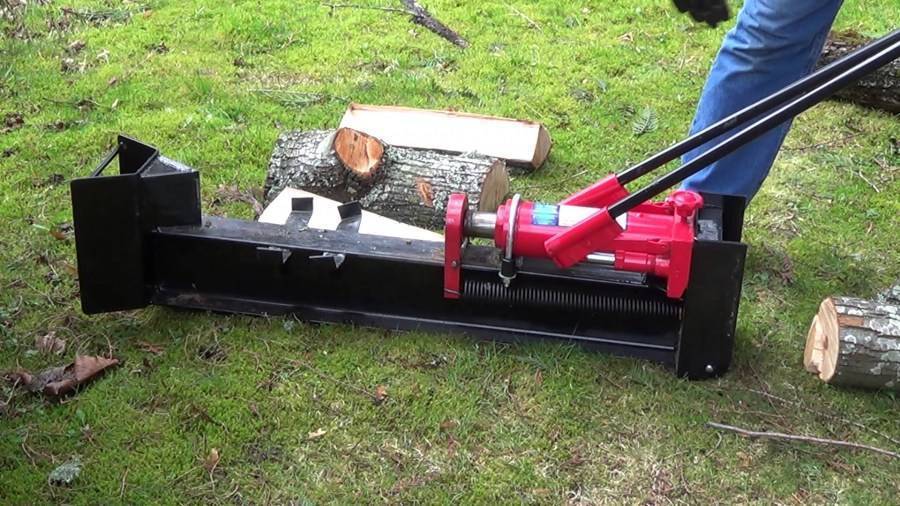

  • То же, ручные без механического энергоаккумулятора – энергонезависимы, дешевы, конструктивно просты. Могут использоваться в нажимном режиме и таким образом раскалывать свилеватые и суковатые чураки до 25-30 см длиной. Мускульных усилий требуют меньше, а безопасность работы выше, чем при ручной колке колуном на плахе. Малопроизводительны; пригодны для нерегулярной и эпизодической подготовки дров.
  • Нажимные расщепители с приводом от ДВС или электромотора – достаточно дороги (см. далее). Также почти полностью исключают мускульные усилия оператора. Производительность достаточна регулярного снабжения дровами дома до 200-300 кв. м зимой с морозами до –40 и ниже. Безопасность достижима максимально возможная для данного класса устройств. Недостатки – сложность конструкции и довольно большое энергопотребление в виде электричества или жидкого топлива.

Почему – не бить

В механических ударных дровоколах относительно слабый движок через гидромуфту раскручивает маховик. Таким образом, мотор работает практически все время на оптимальных оборотах и потребляет минимум топлива/электричества. Затем с маховиком вводится в зацепление (гидравлическое или фрикционное) кривошип с толкателем, подающий чурак на нож-колун. Сила удара колоссальна: в маховик диаметром 60-80 см может быть «накачано» энергии больше, чем ее в 100 кг авиабомбе. Чурак фактически не колется, а режется ножом несмотря ни на какие дефекты дерева.

За рубежом, где энергоносители и качественная прямослойная древесина дороги, бытовые механоударные дровоколы выпускаются и пользуются спросом, см. фото в начале. Импорта таких устройств в РФ нет, а промышленные дорабатывают свой ресурс и аналоги на замену им не разрабатываются. Причина – крайне опасны. Современные композитные супермаховики не разрываются, но остановить толчок от маховика и тем самым предотвратить развитие нештатной ситуации в угрожающую и опасную невозможно. Поэтому далее в статье механоударные дровоколы с накоплением энергии не рассматриваются.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
