Культиватор для трактора

Разновидности

Культиваторы для МТЗ классифицируются по четырём критериям. Это специализация оборудования, конструкция рабочих элементов, принцип действия и способ агрегатирования.

По первому признаку выделяют три вида орудий: паровые, пропашные и специализированные. Первые используются при сплошном уничтожении травостоя и выравнивании почвы при подготовке к посевной. Вторые предназначаются для обработки междурядий сельскохозяйственных культур с одновременной прополкой и окучиванием.

Вторым критерием классификации является тип конструкции рабочих элементов. По данному признаку выделяют несколько подвидов.

Дисковый культиватор является самым распространённым видом орудий, позволяющим нарезать почву равномерными пластами. Это способствует удержанию значительных объёмов влаги внутри земли. Данная процедура является частью обязательных агротехнических мероприятий, проводимых в регионах с засушливым климатом. Размер дисков и дальность их расположения друг от друга выбираются в зависимости от конкретно поставленных задач и внешних условий.
Модель со стрельчатыми лапами агрегатируется со всеми видами тракторов МТЗ. Она позволяет быстро и эффективно отделить верхний дерновый пласт от основного почвенного слоя. Такая технология не оставляет ни единого шанса сорнякам и способствует задержанию большого количества влаги в грунте. Объектом обработки стрельчатых орудий являются тяжёлые суглинистые почвы, а также илистые чёрные супесчаные грунты.

Стерневой культиватор сочетает в себе сразу две функции: удаление сорняков и глубокое рыхление. Почва, обработанная таким орудием, приобретает аморфную аэрированную структуру и становится полностью готовой к посевной.
Лемешная модель внешне напоминает плуг, но оснащена лемехами гораздо меньшего размера и не переворачивает почвенные пласты. В результате удаётся достичь щадящего воздействия на грунт с одновременной разбивкой крупных фрагментов. Орудие характеризуется большой шириной захвата, что позволяет выполнять обработку крупных площадей в короткий срок.
Фрезерный культиватор используется для обработки полей перед высадкой на них рассады при помощи кассетного комбайна. Орудие способно углубляться в почву на 30-35 сантиметров и тщательно перемешивать верхний почвенный слой с сорняками и мелким мусором. Обработанная таким способом почва приобретает способность быстро напитываться водой и вентилироваться.

Чизель-культиватор предназначается для глубинной протяжки грунта при помощи тонких лемехов, не нарушающих естественной структуры почв. В результате такого воздействия земля приобретает пористую структуру, необходимую для нормализации воздухообмена и внесения удобрений. Стоит отметить, что данный вид культиваторов не так часто используется в нашей стране. Одними из немногих орудий, сочетаемых с тракторами МТЗ, являются чизель-модели компании Argo.
Лесной культиватор предназначен для рекультивации почвы после вырубки деревьев. Он способен агрегатироваться исключительно с лесной модификацией МТЗ-80. Двигаясь за тягачом с допустимой скоростью 2-3 км/ч, орудие поднимает пласты земли и сдвигает их в сторону. Это помогает почве обновляться и быстрее восстанавливать нарушенный плодородный слой.

По третьему критерию (принципу действия) выделяют два вида оборудования: пассивное и активное. Первый вид представлен прицепными устройствами, работающими за счёт тяговой силы трактора. Вращающиеся элементы активных образцов приводятся в действие валом отбора мощности. Они отличаются высокой эффективностью обработки грунта и более широким спектром действия.

По способу агрегатирования с тягачом орудия подразделяются на навесные и прицепные. Навесное крепление культиватора к трактору производится при помощи двух- и трёхточечной навески, что позволяет машинисту регулировать глубину обработки грунта и работать практически с любым типом почв, включая супесчаные, илистые и каменистые.

Наиболее распространённым считается трёхточечный навес. В этом случае орудие может опираться на тракторный остов в трёх точках, обретая при этом максимальную устойчивость. Кроме того, такой тип крепления даёт возможность удерживать культиватор при помощи гидравлики в вертикальном положении. Это значительно упрощает его транспортировку к месту выполнения работ.

При двухточечном креплении орудие может разворачиваться относительно тягача в поперечном направлении, что приводит к неравномерному распределению тяговой нагрузки и снижает управляемость агрегатом. Это, в свою очередь, влечёт за собой падение производительности и отрицательно сказывается на качестве обработки тяжёлых грунтов.

Агротехнические преимущества

Мазитов Назиб Каюмович

Член-корреспондент Российской Академии наук,

научный консультант “ПК “Ярославич”, почетный член АН РТ, академик МАИ,

Лауреат трех Государственных и Правительственной премии по науке и технике,

заслуженный деятель науки РФ, заслуженный работник сельского хозяйства РТ.

За 1 проход готовит почву к посеву точных культур (свекла, рапс, лен, кукуруза, подсолнечник, соя и др.) на глубину до 2 см, выполняя несколько технологических операций: подрезание и вычесывание сорной растительности, рыхление, выравнивание, мульчирование поверхности поля, создание подповерхностного уплотненного ложа для семян, предпосевное прикатывание
Создание благоприятных условий для быстрых всходов, появления вторичных корней и кущения
Способствует сохранению и накоплению влаги, без чего не эффективны даже минеральные удобрения и сортовые качества семян
Сплошное перекрытие поверхности поля при подрезании сорной растительности благодаря правильно подобранной расстановке рабочих органов (устанавливается стрельчатая лапа шириной 150 мм собственного производства)
Качественное мелкое рыхление на заданную глубину, создание мульчированного слоя на поверхности
Эффективное выравнивание, полное отсутствие глыб и гребней
Копирование рельефа поля
Создание ложа для семян с уплотнением почвы на глубине посева
Создание мелкокомковатого мульчированного поверхностного слоя обеспечивает оптимальный тепло-влаго-воздушный режим для семян
Возможность окончания весенне-полевых работ на 1-2 недели раньше
Возможность работы на почвах с влажностью от 14 до 16 %

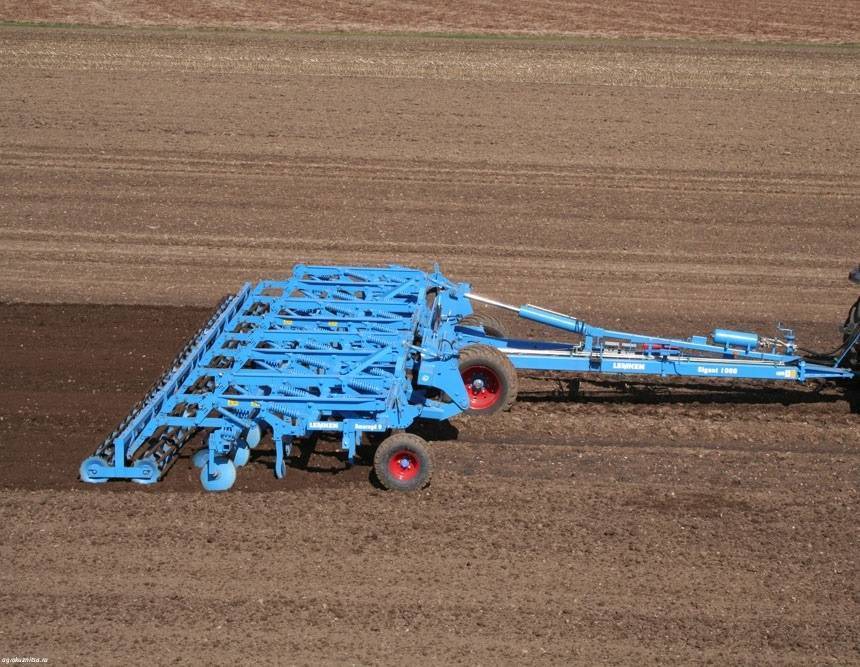

Удобная система складывания позволяет быстро перевести культиватор из рабочего в транспортное состояние в любых условиях, в т.ч. в полевых. Габариты в транспортном состоянии позволяют легко перевозить культиватор между полями и по дорогам общего пользования.

Двойная система защиты рамы

В гидросистеме культиватора предусмотрены следующие предохранительные элементы:

Предохранительный клапан

Устанавливается на гидросистему культиватора. Контролирует процесс перевода рамы из транспортного положения в рабочее. Исключает вероятность деформации центральной рамы.

Дроссели с обратным клапаном

Устанавливаются в гидросистеме культиватора для контроля за переводом рамы из рабочего положения в транспортное. Обеспечивают более плавное складывание.

Система отрегулирована на заводе, дополнительная их настройка не требуется.

Устанавливается на все модели КБМ-14,4.

Экономика

Энергосбережение: экономия расхода топлива на предпосевной обработке (по сравнению с аналогами) — в 3 раза
Окупаемость — за 1 год

Устройство культиватора — конструкция и принцип действия

Большинство культиваторов собираются на базе сварной прямоугольной рамы. Завод “Галмаш” при изготовлении основы использует стальную трубу с толщиной стенки 8 мм, чтобы обеспечить максимальную прочность. На раме устанавливается стойка культиватора, к которой и крепятся лапы различной конструкции. Ширина захвата и глубина обработки варьируется от модели к модели и подбирается в соответствии с требованиями заказчика.

Принцип действия культиватора предусматривает рыхление грунта при помощи стреловидных лап с последующим его дроблением и выравниванием. При этом лапы вспахивают верхний слой, не переворачивая его, благодаря чему сохраняется общая структура почвы и влага.

Как работать культиватором: базовые рекомендации

Конкретная техника обработки почвы культиватором зависит от вида работ и используемых рабочих органов. Культиватор может выполнять боронование, фрезерование, прополку, культивацию и вспахивание грунта. При проведении данных работ следует придерживаться нескольких правил:

Нельзя обрабатывать слишком сухой или слишком влажный грунт – это не способствует сохранению влаги;
Глубина рыхления должна быть не меньше глубины заделки семян;
Для работы на твердой почве лучше использовать усиленные лапы.

Также следует учитывать, что установка на одну раму нескольких рабочих органов позволяет проводить комплексную обработку, но увеличивает нагрузку на трактор. Так же различные инструменты не всегда эффективно взаимодействуют.

Описание

Тракторный культиватор обработает землю без нарушения плодородного слоя. Устройство справится и с сорняками. Навеска для трактора предотвратит эрозию почвы. Она одинаково востребована как на масштабных посевных площадях, так и на небольших домашних участках. Основное достоинство мини-трактора заключается в пассивном режиме управления.

Благодаря простоте управления на оборудование в настоящее время наблюдается большой спрос. Выбор мини-устройств осложняется разнообразием эксплуатационных качеств машин – модели способны выполнять самые разные функции. С функциональностью тесно связана стоимость изделий.

Простые культиваторы для огорода состоят из двигателя с механическим управлением и деталей, которые обрабатывают почву. Культивация огорода возможна с электрическим или бензиновым силовым агрегатом, требующего оператора, роль которого может играть любой человек. Размеры обрабатываемого участка варьируются согласно ширине захвата устройства от 30 до 80 см.

В отличие от них обычные классические машины с прицепным культиватором, обрабатывающие полосы шириной до 3 м, оборудованы активными действующими системами. Они приводятся в движение благодаря действию гидравлики. Конструкции дополняются режущими элементами с приводом. Обычные прицепные культиваторы работают за счет тяговой силы трактора. Они относятся к простым конструкциям, соединяющимся с устройством сцепными механизмами.

Кроме прицепных культиваторов, с тракторной техникой соединяются навески. Для них достаточно и базового шасси, которое компилируется с тягой. Каркас оборудован элементами различной формы. Рабочие механизмы навески приводятся в действие за счет отбора мощности трактора. Опорные колеса позволяют устанавливать глубину культивации.

Разные формы рабочих механизмов позволяют производить рыхление, делать борозды, окучивать или работать с удобрениями. Чтобы транспортировать культиватор к месту работы, нужен гидравлический привод, работающий от системы базового шасси. Трактором с культиватором управляет механизатор, который должен получить соответствующие знания и иметь допуск к работе.

Устройство и предназначение

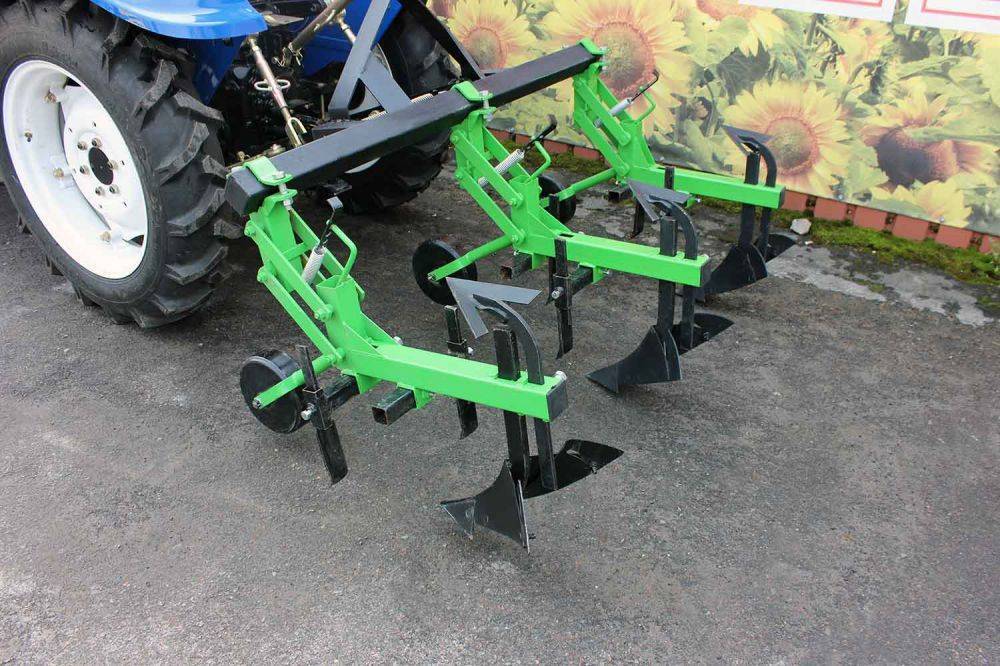

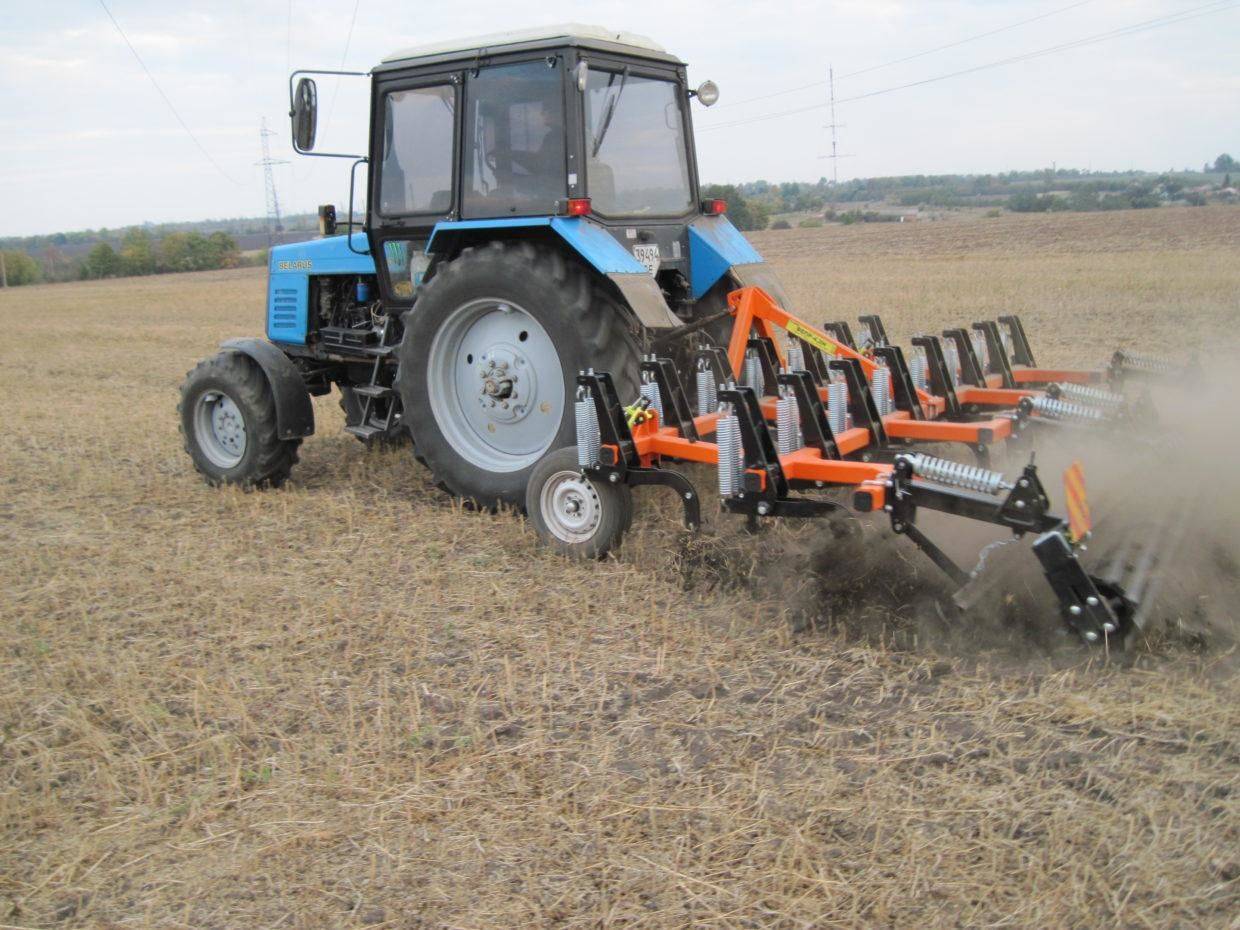

Культиваторы для тракторов МТЗ представляют собой специальные сельскохозяйственные орудия. С их помощью осуществляют рыхление верхнего слоя земли, окучивание картофеля, уничтожение сорных трав и мелкого кустарника, обработку междурядий, уход за парами, рекультивацию отработанных лесных делянок, заделывание в почву минеральных и органических удобрений. Культиваторы при этом быть самостоятельным сельхозорудием или частью механизированного комплекса наряду с такими устройствами, как борона, фреза или каток.

Культиватор для трактора МТЗ выполняется в виде одно- либо многорамного каркаса из металлопрофиля, оснащённого рабочими элементами. Орудие закрепляется на базовом шасси агрегата и двигается благодаря его тяговому усилию. Агрегатирование культиватора может выполняться при помощи как передней, так и задней навески, а также посредством сцепных устройств. Передача крутящего момента на режущие элементы культиватора выполняется через вал отбора мощности тягача.

Двигаясь вслед за трактором, культиватор, благодаря острым ножам, подрезает корни сорняков, взрыхляет землю либо производит нарезку борозд. Рабочие элементы имеют различную форму, в зависимости от специализации модели. Они представлены режущими пластинами, изготовленными из высокопрочных сортов стали.

Классификация

В основе классификации сельхозагрегатов лежит несколько принципов:

способ обработки земли;
тип двигателя;
вес.

Способ обработки почвы

Для обработки грунта фрезами используют мототехнику. Ее применяют во время предпосадочных работ. Основное отличие таких установок от мотоблока – небольшой вес и отсутствие вала отбора мощности. Они незаменимы в небольших фермерских хозяйствах при обработке теплиц.

В дачном хозяйстве применяют ручные инструменты. С их помощью обрабатывают узкие грядки, клумбы, землю в труднодоступных местах, не боясь при этом повредить соседние растения. Для рыхления мягких почв используют ротационные механизмы. Для удаления корней – фрезы со спиралевидными лезвиями. Для рыхления плотного грунта – устройства с остроконечными зубьями, которые врезаются даже в утрамбованную землю. Есть также ручной картофелекопатель.

Тип двигателя

Механическими бывают только ручные инструменты, и используют их только для обработки небольших грядок. В фермерских хозяйствах и на огородах применяют механизированную технику, работающую от бензинового или электродвигателя.

Для обработки земли на дачном участке выбирают мобильные и недорогие электроустройства. Они работают от электросети и не наносят вред окружающей среде. При этом такая техника не подходит для крупных хозяйств: площадь обрабатываемого участка зависит от длины шнура, а небольшая мощность двигателя не позволяет возделывать землю на глубине более 25 см.

Бензинный культиватор

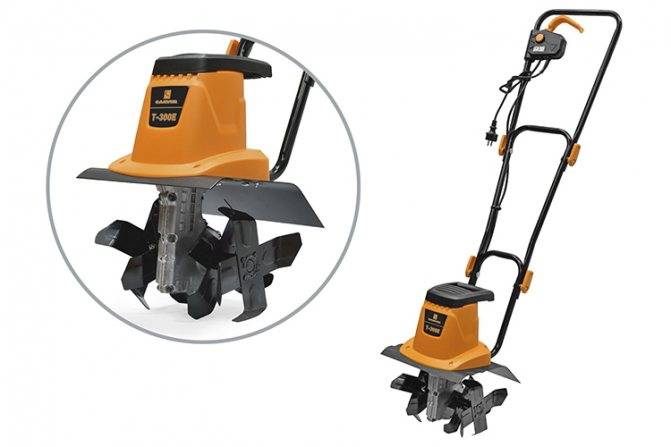

Электрический культиватор

Агрегаты, работающие на бензине, более производительны, поэтому их используют для ведения хозяйства как дачники, так и фермеры.

Вес

Для дачи обычно покупают легкие культиваторы. Масса такого устройства – не более 30 кг, а мощность – до 3 л.с. Его применение – обработка грядок. Ножи вспахивают землю на глубину 15-18 см. На легкие культиваторы ставят электрические двигатели, и лишь некоторые модели работают на бензине.

Средние и тяжелые механизмы востребованы при возделывании более 50 соток. У них более широкие и мощные фрезы, поэтому глубина вспашки достигает 30 см. Чем тяжелее устройство, тем более производительный у него двигатель, поэтому чаще всего такие устройства работают на бензине.

Рабочие органы собственного производства

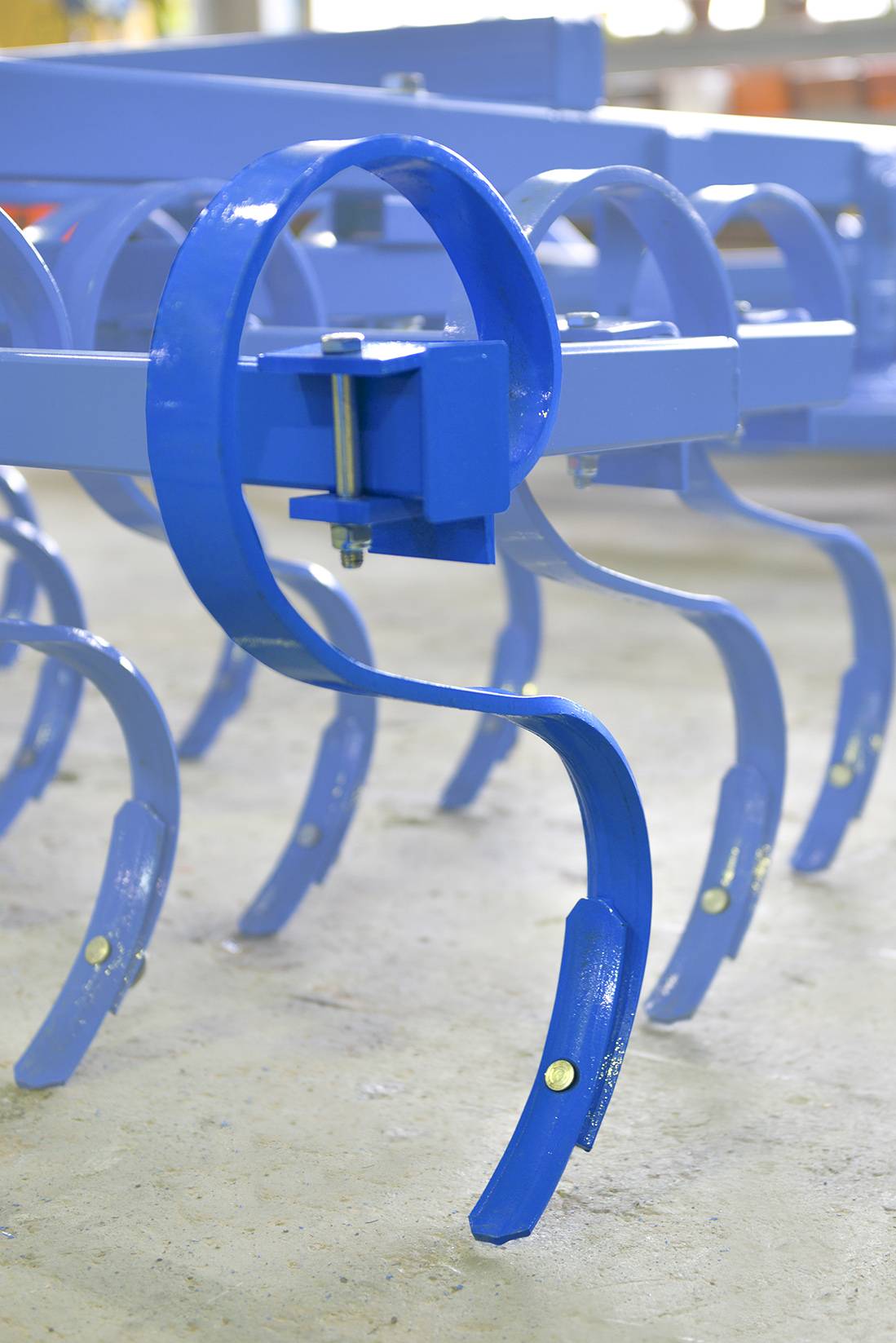

S-образная пружинная стойка высотой 400 мм сечением 45х10 мм для оборотной лапы

Изготавливается из специальной пружинной стали, проходит термическую обработку и закалку, что гарантирует прочность и надежность в работе.

Устанавливается на культиватор в 3 ряда.

В сочетании с оборотной лапой гарантирует оптимальное и очень качественное мелкое рыхление на глубину от 4 до 8 см.

Не забивается и стабильно держит глубину обработки на полях не засоренных растительными и пожнивными остатками.

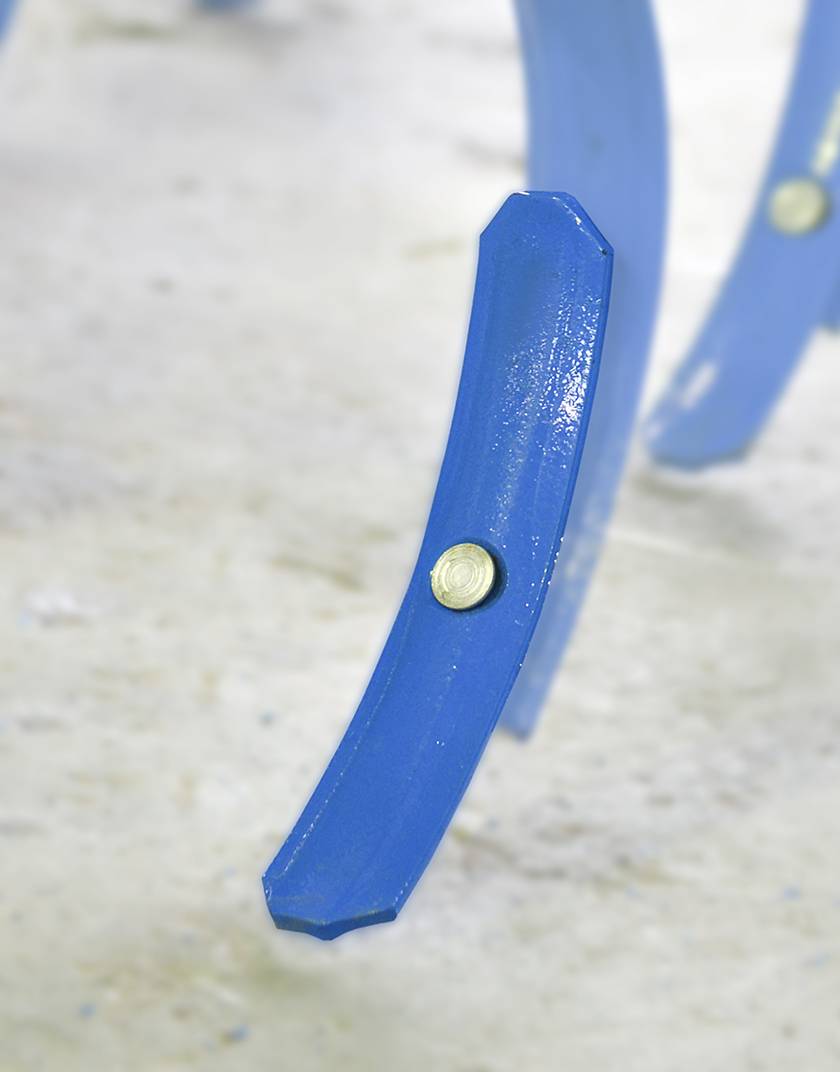

Оборотная лапа шириной 40 мм

Изготавливается из специальной закаленной стали.

Предназначена для установки на стойку КБМ под оборотную лапу.

Обеспечивает качественное рыхление и создание шероховатого дна обрабатываемого слоя, что препятствует водной эрозии почвы.

Может применяться для весенней обработки почвы.

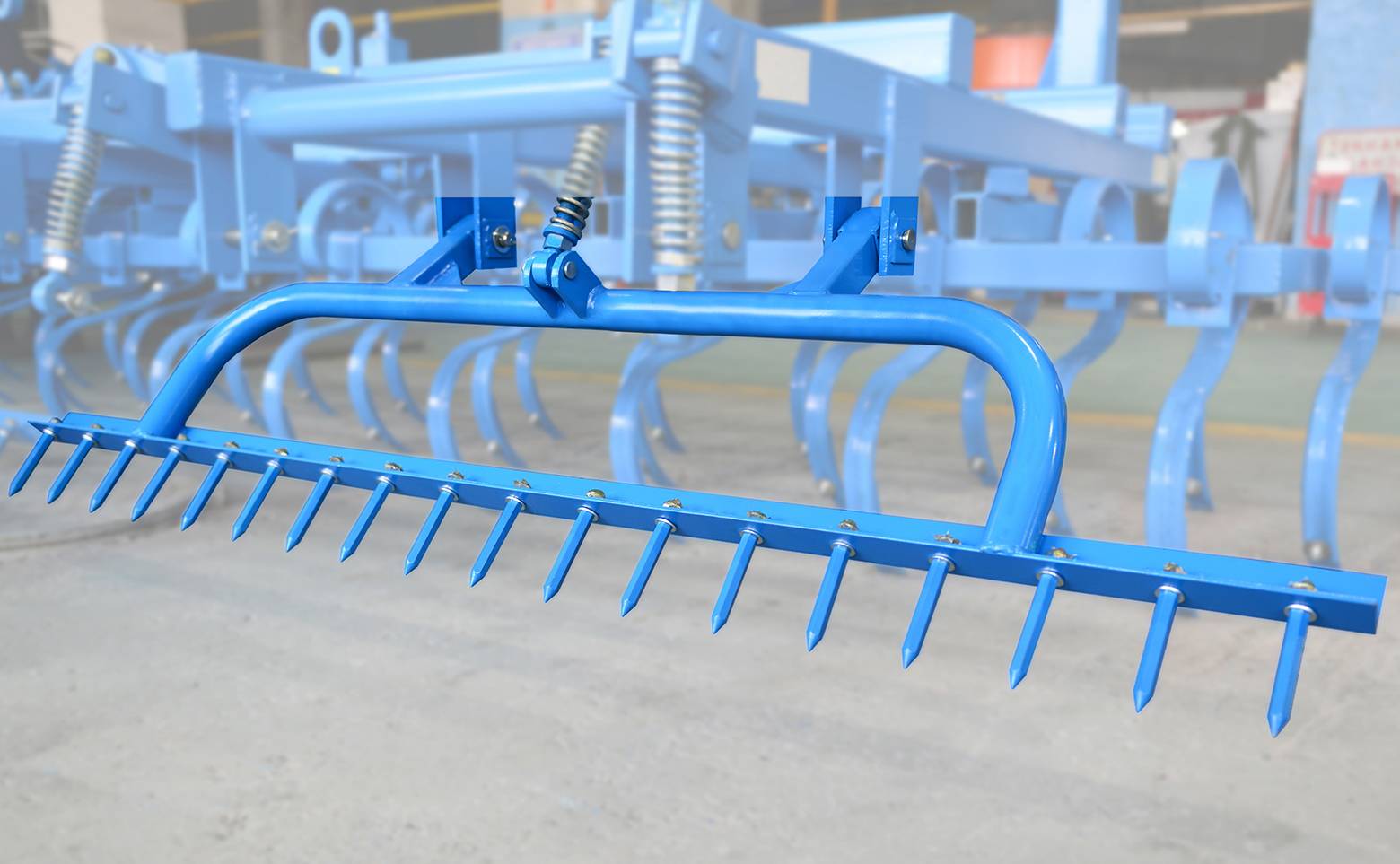

Планочно-зубовый выравниватель

Выравнивает поверхность поля, устраняет комковатость и вычесывает сорную растительность в стадии белых ниток.

Применяется при небольшом количестве сорной растительности.

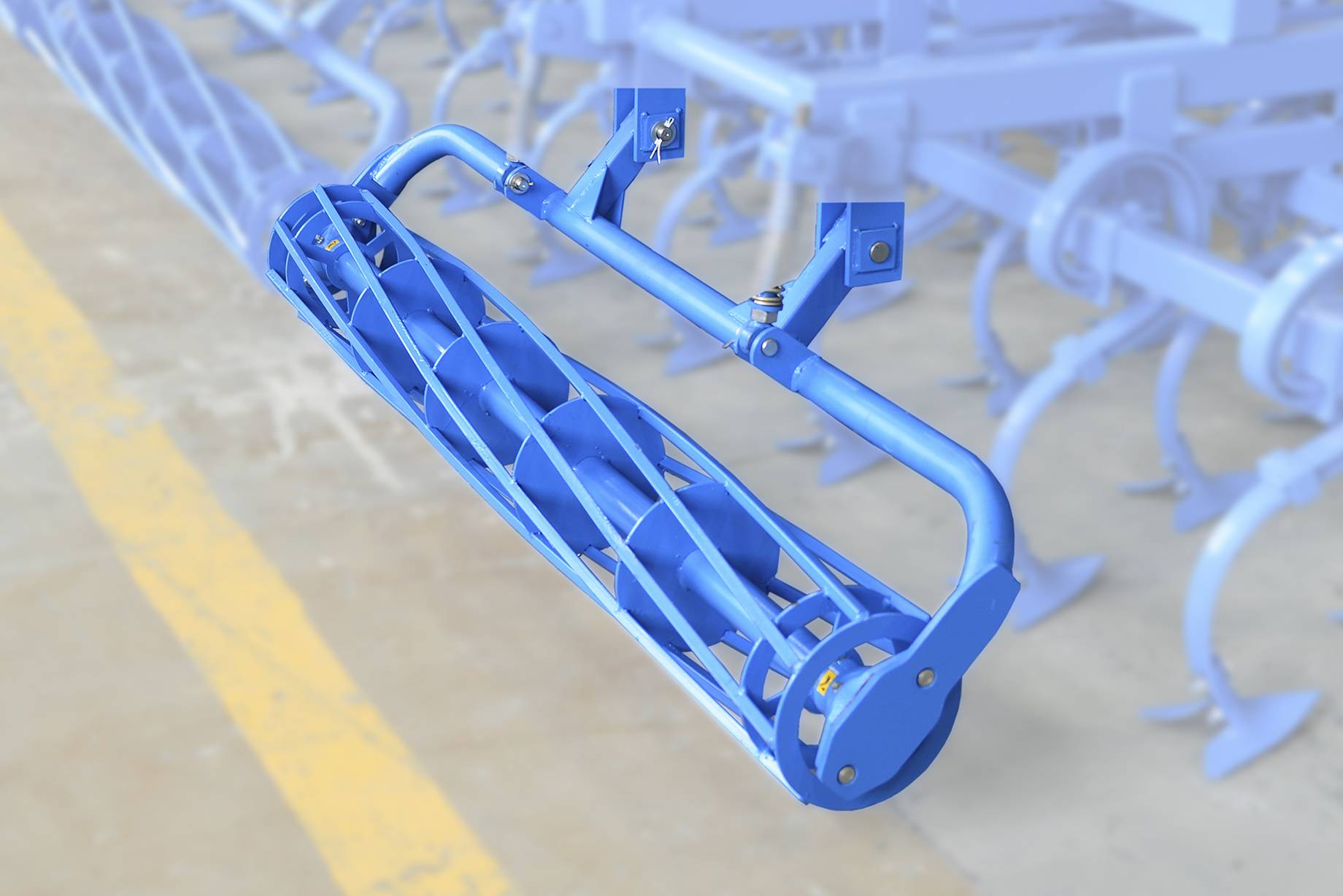

Одинарный роторный каток

Каток вращается на саморегулирующихся подшипниках, расположенных в пылезащищенном корпусе.

Роторный прутковый каток служит для выравнивания поверхности поля после рыхлящих рабочих органов, разрушения почвенных комков и подповерхностного прикатывания на глубине посева, что позволяет сохранить влагу. Комки почвы раздавливаются прутками катка или дробятся, попадая внутрь катка. Диаметр катка подобран путем сложных математических расчетов и проверен на практике. Он исключает проскальзывание прутков катка по комкам почвы и образование почвенного вала перед собой. Прикатывает поверхность поля, покрывая его мульчирующим слоем, который обеспечивает оптимальный тепло-влаго-воздушный режим. Все это способствует более ранним всходам и образованию вторичных корней.

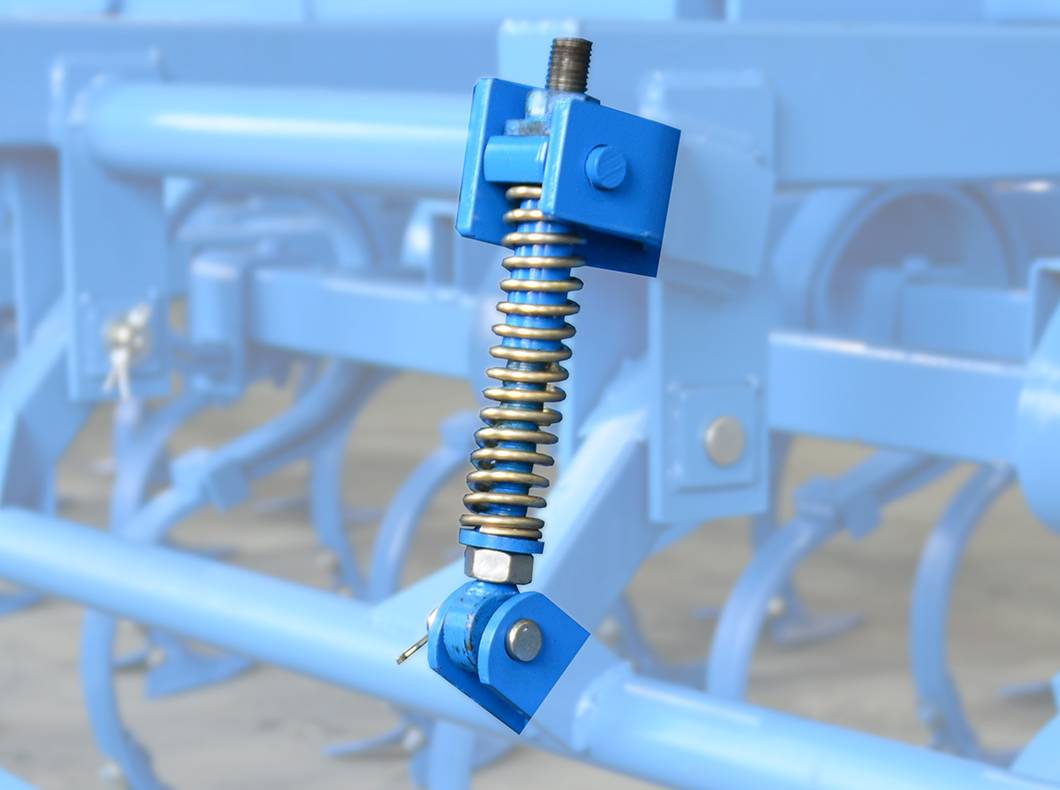

Пружинный амортизатор

Устанавливается на планочно-зубовый выравниватель и на одинарный роторный каток.

Предназначен для регулировки глубины обработки и глубины подповерхностного прикатывания.

Опорные колеса из 10-слойной резины

Предназначены для точной регулировки глубины обработки и поддержания ее в процессе работы культиватора. На данной модели устанавливаются одинарные и сдвоенные опорные колеса.

установлены на крайних модулях культиватора.

Сдвоенные колеса

устанавливаются на все модуля культиватора, кроме крайних, для снижения давления на почву и поддержания заданной глубины обработки на рыхлых почвах, позволяют работать осенью по зяблевой вспашке.

Регулируемая сцепная петля (*опция, устанавливается за отдельную плату)

Позволяет агрегатировать технику с тракторами различных производителей, с разными по высоте прицепными устройствами.

Устанавливаются на культиваторы КБМ шириной захвата от 7,2 до 15 метров для фиксации боковых крыльев
