О дровоколах винтовых: (конусных), чертежи и размеры самодельного колуна

Изготовление дровокола самостоятельно

Стоимость винтового колуна заводского изготовления в зависимости от комплектации от 16 и до сотни тысяч рублей. Основным рабочим органом является конус для дровокола, который можно заказать в токарной мастерской. Чтобы винтовой дровокол своими руками работал, предлагаются чертежи для умельцев.

Изготовить резьбу болгаркой не удастся, так как упорная резьба на «морковке» должна быть выдержана точно. Кроме того при изготовлении конуса токарь должен знать соотношение длины и сечения основания – 2:1, резьба двухзаходная с шагом 5-6 мм, профиль зуба, как у стамески.

В зависимости от размеров детали, она обойдётся до 5000 рублей. Полностью готовый рабочий узел:

• винтовой конус;
• вал с подшипниковым узлом;
• передаточный шкив для ременной передачи.

Весь комплект обойдётся не дороже 6 тысяч, но изготовленный на расчётную нагрузку, узел безопаснее.

По теме:

НАЗАД

ВПЕРЕД

1 из 40

Изготовленный станок должен отвечать следующим требованиям:

• мощность двигателя не меньше 2 кВт;
• при больших оборотах шаг резьбы необходимо выдерживать меньше для снижения нагрузки на привод;
• посадка на вал редуктора должна быть плотной, исключить прокручивание;
• конус изготавливается из инструментальной стали;
• остриё винта остро заточено, должно входить в древесину мягко, без усилий;
• высота рабочей платформы — 80 см.

Принципиальная схема устройства выглядит, как показано на схеме.

В помощь умельцу имеется видео, как сделать дровокол конусный своими руками:

Существует и другая схема, не требующая ременной передачи и редуктора. Вал двигателя с низким числом оборотов можно напрямую соединять с винтовым клином. Скорость вала меньше 500 об/мин не опасна для привода винтового дровокола.

Нелишним будет напомнить, что двигатель должен иметь влагозащитный корпус и быть заземлённым. Ремённая передача закрывается защитным кожухом. При подаче чурок на разделочный стол нельзя работать в верхонках. При неловком движении её может намотать на конус вместе с рукой. Станок должен быть оборудован стопором для экстренного торможения.

Как пример народной смекалки можно привести устройство для раскалывания небольшого количества коротких чурок. Конусная насадка сечением 30 мм на тихоходной дрели перфораторе позволит расколоть сухие чурочки. Но здесь есть свои сложности. Дрель стремится сделать разворот за винтом, её следует крепко держать, сопротивляясь, или укрепить инструмент в держаке.

Сборка конструкции

Из двух разобранных выше видов самый легкий в исполнении — винтовой дровокольный агрегат. Это обычная конструкция без усложненных узлов. В его состав входят электрический двигатель, винтовой конус, несколько подшипников, вал и редуктор. Кстати, последний может быть в форме цепной ременной передачи, может применяться, как заводской агрегат с зубчатой передачей.

Что касается мотора, то лучший вариант — это электрический, хотя можно поставить и бензиновый, если собирается огромная дровокольная установка. Помните, что для маленького станка можно взять двигатель от ненужной стиральной машинки, который работает от напряжения двести двадцать вольт. Он хоть и со слабой мощностью, но, установив качественный редуктор, можно увеличить его мощность в пару раз

Здесь важно правильно выбрать все элементы. Например, можно поставить на валу двигателя маленький по размерам шкив, а на вал, на который поставлен конус, установить огромного диаметра шкив. И чем больше разница между диаметрами будет расти, тем мощнее будет устройство

И чем больше разница между диаметрами будет расти, тем мощнее будет устройство.

Не забывайте! Очень серьезный показатель — скорость вращения рабочего инструмента. Она не должна быть выше 500 оборотов/мин. Поэтому нужно правильно выбрать редуктор к электрическому двигателю.

Выбор подшипников

Теперь о подборе подшипников. В принципе, могут подойти любые, главное, чтобы создаваемый под них вал подходил действующим на него нагрузкам.

Для маленьких дровоколов можно поставить вал диаметром 25 мм. Соответственно, под него покупаются подшипники с внутренним диаметром, который подойдет внешнему диаметру определенного вала.

Сами подшипники устанавливают на устройство в специальном чугуном корпусе.

Корпус может быть раздельным для каждого подшипника или одним для двух сразу. Можно купить корпус у мастера, но лучше приобрести старые конструкции, которые всегда можно найти на любой свалке для металлолома.

Закрепляются подшипники на станине при помощи болтов. Сама станина в месте установки должна быть довольно крепкой, поэтому именно в частях крепления под корпуса подшипников ставится металлический профиль (угол, швеллер), который к станине дровокола приваривают электросваркой. Само основание станка делается из труб или углов.

Конус

И самый важный элемент винтового устройства с двигателем двести двадцать вольт — это конус. Начнем с того, что создают его из очень крепкой инструментальной стали. Поэтому самому его создать — даже мастеру — в домашних условиях очень сложно. Но этого делать и не стоит, потому что винтовые конусы сейчас продаются свободно. Помните, что нужно правильно его выбрать по размеру, потому что от этого зависит то, какие чурки можно будет резать. Вот соотношение размеров конуса с размерами разрезаемых материалов при одной длине инструмента:

• диаметр — семьдесят мм, размер скоса — 1,1. При указанных характеристиках глубина раскола будет примерно 450 мм;
• диаметр — восемьдесят мм, скос — 1,2, глубина расколов — 550 мм;
• диаметр — сто мм, скос — 1,5, глубина раскола — 750 мм.

Огромное внимание стоит уделить направлению нарезания резьбы. Она должна быть левой. То есть, при установке конус должен упираться в бревно и еще тянуть его на себя

По сути, при помощи резьбы производится вспомогательное движение детали — поступательное. Получается, что сам рабочий элемент будет вращаться

То есть, при установке конус должен упираться в бревно и еще тянуть его на себя. По сути, при помощи резьбы производится вспомогательное движение детали — поступательное. Получается, что сам рабочий элемент будет вращаться.

Это довольно важно для конусных дровоколов бытового вида, потому что у них будет отсутствовать специальный узел для подачи. Все будет выполняться вручную. Именно такой вариант обеспечит условия, при которых не надо будет применять огромное давление на разрезаемую чурку из дерева

Именно такой вариант обеспечит условия, при которых не надо будет применять огромное давление на разрезаемую чурку из дерева.

Выбор конуса будет зависеть от его конструкции. Их всего два вида:

• с хвостовиком;
• с внутренним специальным отверстием.

В первом варианте в валу, на который конус будет ставиться, сверлится с торца дырка под габариты и диаметр хвостовика. Конечный вставляется в дырку вала и закрепляется в нем с помощью стопорного винта, который устанавливают с одной боковой стороны. Во втором варианте сам вал вносится в посадочную дыру конуса, где закрепляется двумя стопорными винтами.

Винтовой дровокол

Электрический винтовой дровокол

Данный механизм является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

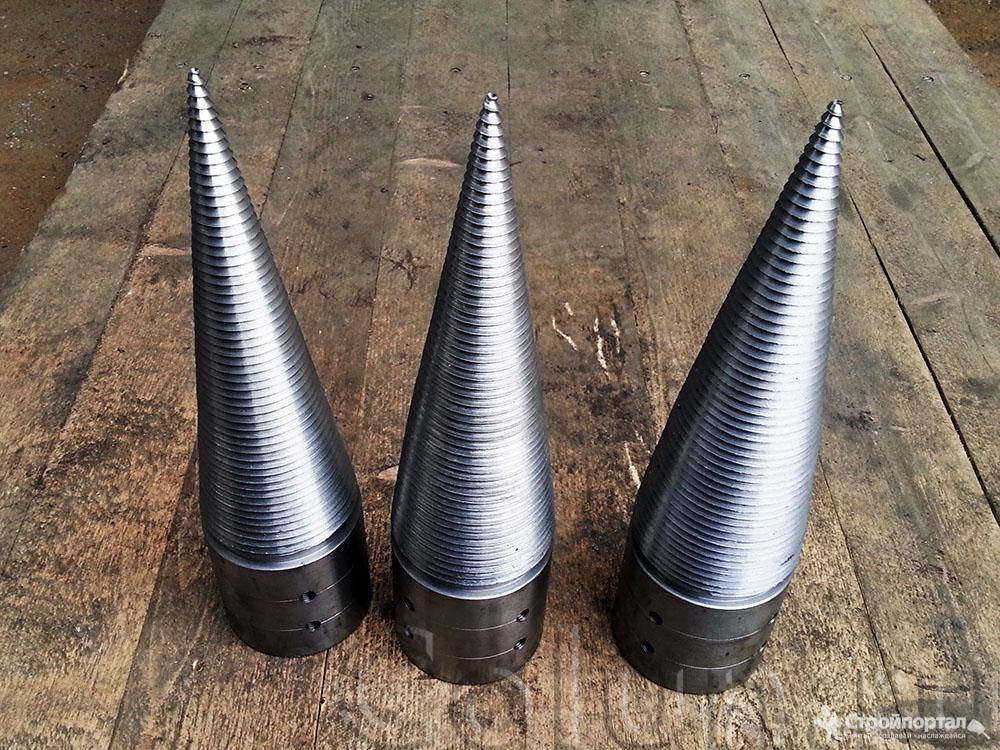

Винтовой конус дровокола
Чертеж конусного винта.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и механизмом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную
или ременную передачу нужно подобрать таким образом, чтобы число оборотов на
конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено
может вырвать из рук.

Высота
от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то
поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

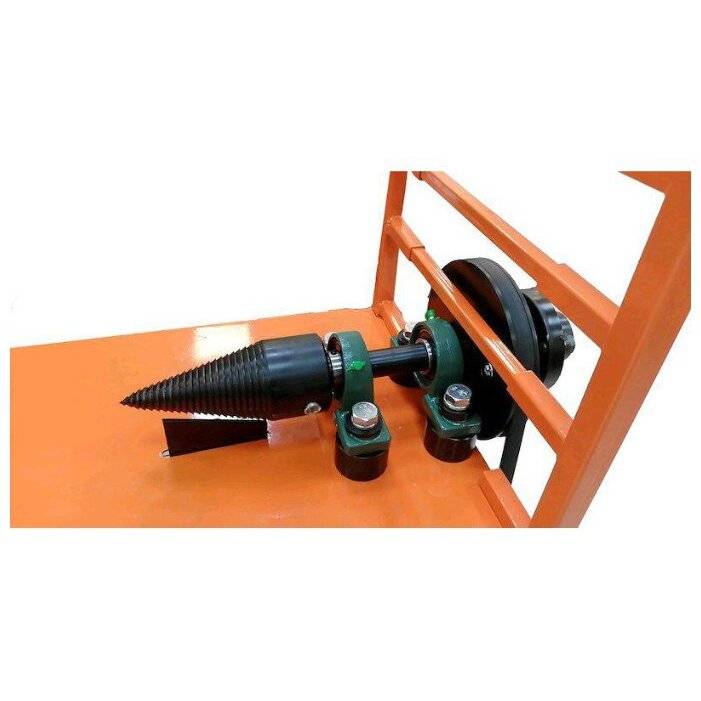

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать
с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как
винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких
ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Основные виды дровоколов

Дровоколы, в зависимости от наличия или отсутствия привода, могут быть механическими или ручными.

Их устройство между собой отличается кардинально.

Кроме того, эти станки различаются по способу передвижения:

• Стационарные. Часто представляют собой промышленные станки, которые обладают большой массой и размерами. Использование таких дровоколов в бытовых условиях нецелесообразно.
• Передвижные – аппараты, оснащенные колесами для транспортировки, либо же имеют небольшой вес, что позволяет их перемещать. По способу закладки бревен дровоколы делятся на горизонтальные и вертикальные.

Ручные

Принцип работы ручных дровоколов основан на простейших физических законах, без использования каких-либо дополнительных специальных устройств.

В качестве источника энергии выступает сам человек.

Ручные дровоколы предпочтительны в быту, так как они не подходят для заготовки действительно больших объемов топочного материала.

В свою очередь их можно разделить на несколько видов:

Ручной

Подставка – основа, на которой закреплены лезвия по направлению вверх.

Заготовка ставится на лезвия, а сверху производится удар кувалдой.

Лом-колун

Представляется собой трубу с колуном на конце, внутри которой свободно двигается тяжелый стержень (лом).

Колун ставится на заготовку, после чего стержень резко опускается (бьет по колуну внутри трубы).

Пружинный

Представляет собой рычаг, с одной стороны которого расположено лезвие, а противоположная сторона подвижно закреплена на станине.

При этом место соединения подпружинено.

Принцип работы заключается в большом плече силы.

Реечный

Механизм подачи бревен в лезвия выполнен в виде рейки, имеющей насечки.

Механические

Разновидностей механических дровоколов намного больше, чем ручных, так как для подачи заготовок к лезвиям могут быть использованы различные типы двигателей, как и сам способ подачи.

Кроме того, хорошо расщеплять древесину способны не только лезвия.

Механические дровоколы представляют собой станину с двигателем, на валу которого расположен конусный шуруп.

Принцип работы заключается в ввинчивании в древесину этого шурупа, за счет чего волокна материала легко расслаиваются.

Чурка насаживается на конус посредством приводимого в движение усилием руки упора.

Конусные дровоколы – конструктивно схожи с обыкновенными механическими вариантами, однако, чурбаки насаживаются на конус вручную.

Другое название этих устройств – винтовые дровоколы. Сам же конус закреплен прямо на оси электродвигателя.

Редукторные дровоколы – в своей конструкции для снижения оборотов на конусе используют понижающий редуктор.

Позволяет использовать высокооборотистый двигатель.

Часто редукторными дровоколами называют станки, представляющие собой станину, с одной стороны которой закреплены лезвия.

С обратной стороны находится двигатель со специальным редуктором, преобразующим вращательные движения вала в возвратно-поступательные движения поршня, подающего заготовки на лезвия.

В зависимости от используемого типа двигателя дровоколы делятся на:

Электрические — наиболее распространенный вариант.

Электрический двигатель, который питается от бытовой сети, не требователен в работе и обслуживании, обладает достаточной мощностью для бытового использования.

Кроме того, электрические дровоколы являются еще и экологически чистыми устройствами.

Среди недостатков можно отметить только низкую мобильность таких станков.

Бензиновые – варианты с бензиновым двигателем.

Они гораздо мощнее электрических, не привязаны к источнику питания (топлива).

Подходят как для работы в быту, так и для заготовки дров в промышленных масштабах.

На тракторной тяге – в качестве источника энергии выступает либо гидросистема трактора, либо его вал отбора мощности.

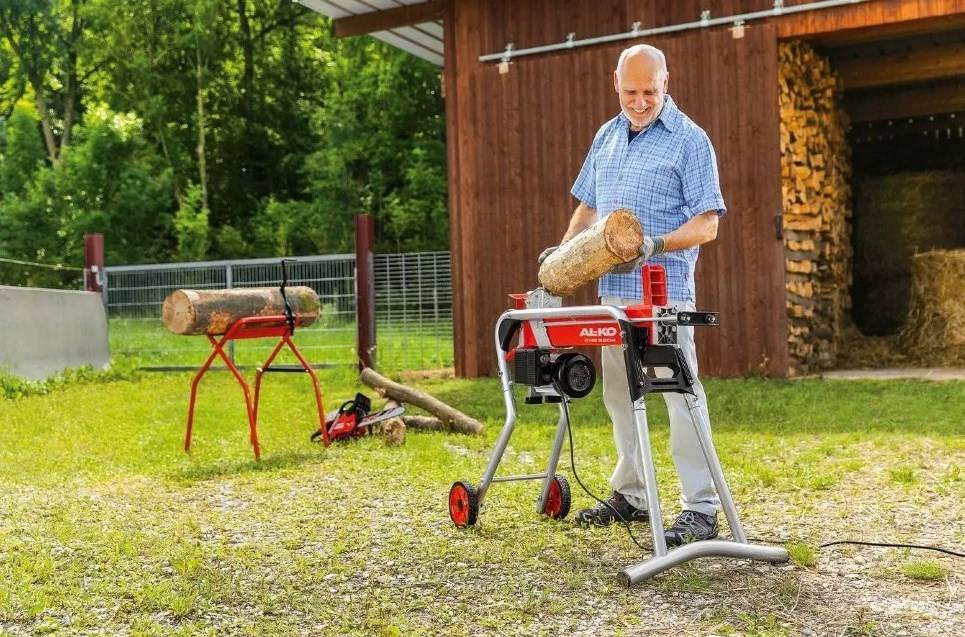

Еще одна разновидность – гидравлические дровоколы.

За счет своей мощности они способны расколоть древесину любой породы, как сухую, так и влажную.

Такие производственные аппараты за счет своей продуктивности часто используются в лесозаготовке.

Самый простой гидравлический вариант представляет собой станину, на которой с одной стороны закреплены лезвия (могут находится под разными углами друг относительно друга, чтобы за один проход полностью переработать целый чурбак) а с другой толкающий поршень.

Этот поршень может быть подключен к гидравлической системе трактора, либо к собственной системе мотор-гидронасос.

Такие аппараты способны выдавать давление на толкателе до 12 тонн.

Установка мотора

Специалистами давно отмечено, что мотор должен быть установлен под столом для резки поленьев. Почему? Благодаря такому конструктивному решению мотор будет лучше защищен от попадания стружки, чем в случае с его установкой на столе. Также так можно значительно сэкономить на свободной поверхности стола, куда будут класться бревна, ведь сам дровокол будет значительно короче. При наличии открытых вращающихся ремней, цепей и других уязвимых элементов их лучше всего закрыть кожухом

Это важно по технике безопасности

Стол для распила лучше всего изготавливать из металлических уголков 4х4 см, а что касается самой рабочей поверхности, идеально подойдет листовая сталь толщиной минимум 0,1 см. При имеющейся конструкции можно использовать дровокол как на электродвигателе, так и на бензиновом моторе. Конечно, можно и не использовать мотор вообще. Вместо него, прикрепляется рукоять к редуктору, а затем вал прокручивается вручную. Конструкция такого ручного дровокола выглядит еще проще, но эксплуатировать его не совсем удобно, особенно одному. Нужно минимум двое: один будет находиться за рукоятью, а второй будет подавать поленья. Это всего лишь один из вариантов, а в целом лучше использовать мотор, тем более что его можно взять от старой стиральной машины.

Основные виды винтовых дровоколов

Бытовой конусный дровокол производители изготавливают как в стационарном, так и в мобильном исполнении. В последнем случае каркас снабжается осью с двумя колесами, благодаря которым станок можно свободно перемещать к месту колки дров.

По типу привода винтовые колуны делятся на электрические и бензиновые. Кроме этого, выпускаются модели промышленного типа, приводимые во вращение тракторным валом отбора мощности (ВОМ).

Электрические дровоколы могут работать как от однофазной сети, так и от трехфазной. Однако завести три фазы на свой участок – довольно дорогое мероприятие, поэтому владельцы дачных домов выбирают менее мощные, но зато более практичные однофазные модели.

Выбирая дровокол шуруп, обращайте внимание на тип резьбы конуса. Метрическая резьба стирается быстрее и при работе такого конуса высока вероятность соскакивания полена

Лучший вариант – упорная резьба, которая лучше входит в чурку и служит дольше.

Ориентировочные цены на дровокольные станки винтового типа составляют от 16 000 до 38 000 рублей. Существенное влияние на цену оказывает тип двигателя (220 В, 380 В, бензиновый). Полностью автономный станок, оснащенный двигателем внутреннего сгорания, стоит в среднем на 10-15% дороже электрического.

Подготовительные работы: примерные размеры и чертежи

Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика

Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.

Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

• конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
• вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
• шкивы или звёздочки;
• приводной ремень или цепь от автомобильной либо мотоциклетной техники;
• подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
• стальные профильные трубы или уголки для станины;
• металлический лист толщиной не менее 4 мм для рабочего стола;
• электродвигатель;
• проводка;
• выключатель или магнитный пускатель;
• УЗО;
• болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

Если предполагается использовать дровокол в качестве передвижной установки, то стоит заранее позаботиться о прочных металлических колёсах. По-настоящему мобильная конструкция получается с использованием в качестве силовой установки бензинового или дизельного двигателя.

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

• сварочный аппарат;
• электрическая дрель с набором свёрл;
• болгарка;
• молоток;
• набор гаечных ключей;
• рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ

Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины

Винтовые дровоколы, созданные по упрощенной конструкции

Итак, изготовление качественного дровокола собственными силами является вполне реализуемой задачей, темь более найти все составляющие дровокола – не проблема. Однако еще более простыми по своей конструкции являются дровоколы без редуктора, вала, которые могут обойтись без подшипников и станины. Разве что нужно будет обзавестись мотором и рабочим элементом – конусом. Данный упрощенный тип дровокола представлен на фотографии ниже.

Конус с левой резьбой прикреплен непосредственно к валу электродвигателя или мотора, работающего на бензине. Крепеж осуществляется с помощью двух стопорных болтов. Данный тип крепления является весьма надежным

Остается только уделить должное внимание подбору электродвигателя. В этом случае он должен быть достаточно мощным, но до 3,5-4 кВт. Вал должен обладать скоростью не более 750-ти оборотов в минуту

Вал должен обладать скоростью не более 750-ти оборотов в минуту

При этом неважно, каких размеров имеется двигатель. Это никак не влияет на его месторасположение. Двигатель легко приподнять и смонтировать на дополнительной станине

Бывает, что мотор лучше всего слегка опустить, как это изображено на фотографии сверху. Таким образом, можно уменьшить высоту вала для удобства в распиле дров, да и двигатель станет более устойчив

Двигатель легко приподнять и смонтировать на дополнительной станине. Бывает, что мотор лучше всего слегка опустить, как это изображено на фотографии сверху. Таким образом, можно уменьшить высоту вала для удобства в распиле дров, да и двигатель станет более устойчив.

Конструкция винтовых дровоколов

На сегодняшний день по конструктивным особенностям различают два основных типа дровоколов в зависимости от рабочего элемента. Первый тип располагает острой, вертикально установленной пластиной, которую называют колуном. Он также оборудован толкателем, который, соответственно, направляет дрова на этот колун. Данный тип инструмента называется реечным дровоколом. Второй тип инструмента оснащен винтообразным конусом. Оба инструмента можно смонтировать самому без особых усилий. Главное – строго следовать чертежам и располагать всеми необходимыми деталями, а особенно двигателем и рабочей частью, которая непосредственно будет колоть дрова.

Из перечисленных инструментов для колки дров легче всего смонтировать дровокол винтового типа. Не стоит бояться сборки, ведь она происходит поэтапно, а сам процесс несложен. По конструкции такой прибор довольно прост, что можно увидеть на схеме ниже.

Ручной колун для дров своими руками

Рассмотрим одну из наиболее популярных и наименее проблемных моделей – пружинный дровокол.

На схеме показана только часть устройства, без рычага.

Расположив над колуном груз и прикрепив к нему ручку, можно с заметно меньшим, чем при ручной рубке, усилием, колоть массивные колоды. При этом ручку (рычаг) не обязательно располагать со стороны колуна – более эффективной является конструкция по принципу колодезного журавля, причем чем длиннее рычаг, тем меньше силы необходимо прикладывать.

Вот так устройство может выглядеть в сборке. Это мобильная модель, которую можно перевозить, опрокидывая назад – на колеса.

Это стационарная модель, на А-образных опорах. Ручка впереди, возле колуна.

Такой дровокол можно собрать из любых достаточно прочных материалов – например, профилированной трубы – с помощью сварки. Основная деталь конструкции – это пружина, например, от подвески автомобиля. Величина груза подбирается опытным путем, в зависимости от жесткости пружины. Этот элемент должен иметь такую массу, чтобы пружина амортизировала колун после развала полена, и при этом обеспечивать достаточную силу воздействия на дерево.

Пошаговая инструкция по созданию самодельного механического дровокола:

• определиться с размерами устройства. Станина должна находиться на такой высоте, чтобы наклоняться пришлось только, ставя новое полено;
• изготавливаем станину. В данном варианте использована профильная труба для стойки и горизонтальных опор, швеллер для раскосов (распорок);
• закрепляем площадку для пружины, укрепляя ее распорками – на эту деталь будет приходится значительное механическое воздействие, поэтому сварные швы необходимо делать сплошными и максимально надежными. Диметр трубы должен быть на 3…5% меньше внутреннего диаметра пружины;
• закрепить выше площадки для пружины балку, на которую будет опираться колун. Расстояние между этой балкой и площадкой для пружины равно высоте самой пружины. Балка крепится к стойке шарниром;
• далее крепится колун на длинном рычаге. Напоминаем – чем больше рычаг, тем меньше усилие придется прикладывать для раскалывания дров;
• привариваем ручку и утяжелитель. В данном случае использован кусок рельсы. После окончания работ желательно покрасить конструкцию, чтобы она не ржавела.

Обратите внимание – «ноги» устройства, то есть горизонтальные опоры, расположены под углом. Такая конструкция обеспечивает повышенную устойчивость

Длина этих опор должна составлять не менее половины длины балки с колуном.

Еще одно достаточно простое ручное устройство – так называемый лом-колун, иногда его называют древокол Бэйли.

Это модель инерционного типа, то есть поднятый вверх по направляющей и отпущенный колун обрушивается вниз под действием силы тяжести. И стойка, и направляющая колуна делаются из двух труб такого диаметра, чтобы большая свободно скользила по меньшей. Устройству регулярно требуется смазка.

В упрощенном виде это обычный колун (топор), металлическая часть которого, снятая с рукояти, закреплена на двух направляющих. Поднятый вверх вручную по круглой стойке, он затем отпускается и идет вниз, раскалывая полено. Никакой амортизации в данной модели не предусмотрено, поэтому под поленом нежелательно делать твердую подставку, которая может повредить лезвие.

Пульверизатор с водой

Четвертым рисунком, которым хочу поделиться, были осенние листья, нарисованные с помощью акварели. Собрав несколько листьев клена, дуба и каких-то еще несколько на улице, раскидала их красиво на ватмане и обвела карандашом

После этого обильно смочила лист водой из пульверизатора, дала впитаться 5 минут и осторожно промокнула вафельным полотенцем линии карандаша. Акварель, не разбавляя водой, наносила на ватман и посыпала солью

Выбрала тона от белого до фиолетового, все листики пока обошла стороной

Осторожно, не нарушая границы. Первым делала только фон

Оставила его сохнуть, посыпав солью

Выбрала тона от белого до фиолетового, все листики пока обошла стороной

Осторожно, не нарушая границы. Первым делала только фон. Оставила его сохнуть, посыпав солью

Оставила его сохнуть, посыпав солью.

Потом сухой кисточкой стряхнула соль. Листья делала аналогично фону, но без соли. После высыхания прорисовала все прожилки, затемнила края. Обмакнула кисть в белую гуашь и постучала по ней над рисунком, добавила белые мушки, признаки поздней осень и зимы.

Конструкция и характеристики конусного дровокола

Главной его положительной стороной является простота в использовании и минимальные затраты сил. Справиться с устройством может каждый. Достаточно только положить на станину полено и нажать кнопку «Пуск».

Чаще всего такие станки имеют компактные размеры и поэтому их можно легко транспортировать с одного места на другое.

Оснащенные износостойкими и надежными деталями колуны, могут использоваться при любых температурах, выдерживать различные нагрузки, бесперебойно работать на протяжении продолжительного времени. Кроме этого, они не требуют регулярного сервисного обслуживания.

Конструкционное строение дровоколов

Конструкция станков для заготовки дров достаточно проста. Их комплектация состоит из следующих механизмов:

1. Станина или неподвижная часть дровокола выполняется из устойчивого к механическим воздействиям прочного металла. На нее устанавливается рабочий конус, редуктор, двигатель и торцовки полена.
2. Электрический или бензиновый двигатель приводит в движение конус. Какой тип двигателя в заданных эксплуатационных условиях выбрать определяет пользователь.
3. Рабочий конус с резьбовой насадкой должен быть выполнен из надежного и прочного металла.
4. Редуктор понижает обороты, повышает крутящий момент и перед каждым ударом обеспечивает стабильное давление воздуха. Он характеризуется износостойкостью, выносливостью и надежностью.
5. Подшипники поддерживают закрепленный на валу рабочий конус.

Каждый элемент устройства может быть подобран индивидуально. Все зависит от запросов и потребностей пользователя.

Общие требования к дровоколу:

• мощность двигателя от 2 кВт;
• шаг резьбы для больших оборотов уменьшить, тогда мотору будет легче вкручивать;
• плотная посадка на вал редуктора;
• конус должен быть изготовлен из твердой стали;
• бур должен иметь острый нос для того, чтобы сразу вкручиваться в дерево;
• высота от пола до конуса – 80 см.
